Счетчик Энергомера СЕ 101 наряду с Меркурий 201 чаще всего используются для учета электроэнергии в быту. Так сказать флагманы среди счетчиков, только жаль что по количеству, а не по качеству. Гарантия на счетчик Энергомера СЕ 101 больше, чем у Меркурия и составляет 5 лет. Цена счетчика Энергомера СЕ 101 примерно 600-800 рублей.

Счетчик Энергомера СЕ 101 имеет три вида исполнения: под отверстия крепежа от индукционных счетчиков СЕ101-S10, просто крепеж на стенку щитка CE101-S6 и монтажа на дин-рейку СЕ101 R5, который мы подробно и рассмотрим в этой статье.

Счетчик Энергомера СЕ 101 R5

Этот счетчик применяется для учета электроэнергии в квартирах и частных домах. В однофазной электросети на 230 В и рассчитан на максимальной ток 60 А.

Счетчик Энергомера СЕ 101 внесен в Госреестр средств измерений РФ и его можно на законных основаниях применять для учета электроэнергии.

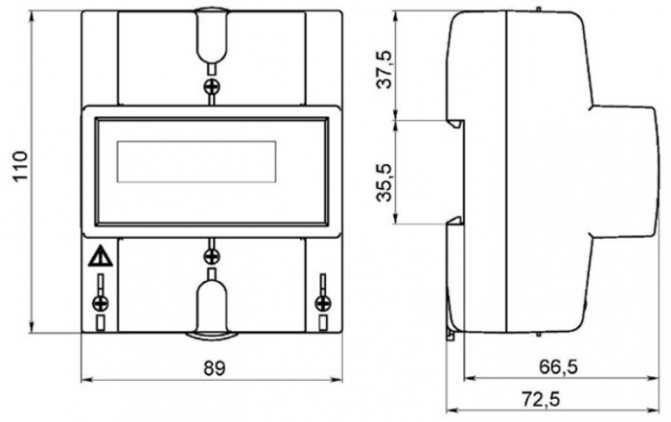

Имеет сравнительно небольшие размеры и занимает 5 модулей на дин-рейке в электрощите .

В стандартную комплектацию входят счетчик, руководство эксплуатации и формуляр на счетчик Энергомера СЕ 101. Чек на покупку счетчика сохраняйте обязательно, именно по нему в случае неисправности счетчика сможете сдать обратно в магазин по гарантии.

У счетчика Энергомера СЕ 101 нет паспорта, а только формуляр, в котором указаны сведения о счетчике. Проверяйте, чтобы совпадал серийный номер в формуляре и на панели счетчика, также указана дата поверки счетчика, на которую также следует обратить внимание, чтобы вам не впарили счетчик более двухлетней давности, иначе придется его перед установкой заново поверять.

В руководстве эсплуатации счетчика СЕ 101 указываются типы исполнения (монтажа) счетчика, параметры, схемы подключения счетчика в зависимости от исполнения.

Но схему подключения счетчика, именно того, который вы устанавливаете, всегда можно увидеть на клеммной крышке счетчика

Руководство по эксплуатации счетчика Энергомера СЕ 101 можно скачать здесь .

В части комплектации мне больше понравился счетчик Меркурий 201 , у которого есть переходная пластина под крепеж вместо индукционных счетчиков, т.е. они более универсальные и при необходимости Меркурий можно установить, как на дин-рейку, так и на пластину.

Но надо отдать должное и Энергомере, они стали недавно тоже выпускать универсальные счетчики, с монтажом, как на дин-рейку, так и на место индукционных СЕ 101 R5.1 , но правда цена более высокая.

Класс точности счетчика Энергомера СЕ 101 равняется 1. Напоминаю, что это максимальная погрешность счетчика, выраженная в процентах, т.е. погрешность Энергомеры СЕ 101 в пределах от -1% до +1%, что соответствует требованиям законодательства РФ в части учета электроэнергии.

При наличии напряжения на клеммах счетчика, загорается красный индикатор, сигнализируя о том, что счетчик под напряжением.

Счетный механизм счетчика Энергомера СЕ 101 имеет 6 барабанов с цифрами, правый крайний барабан — это десятые доли кВт*час, поэтому при снятии показаний счетчика их учитывать не нужно.

От подделки и от вскрытия корпуса счетчика защищает голограмма.

Пломба на винте корпуса счетчика, также указывает на целостность корпуса счетчика, и что более важное — на ней указан срок поверки счетчика. У нашего счетчика — это III квартал 2014г.

На этом пожалуй закончу обзор счетчика Энергомера СЕ 101.

бЛог инженера

Свежие записи

Свежие комментарии

Метки

Архивы

Рубрики

• автомобильное
• Администрирование
• Геодезия
• Города
• Домашняя автоматизация
• Концерты
• Новости
• Осторожно, говно!
• Природа
• Программирование
• Рабочее
• Свадьба
• Транспорт
• Уроки msp430
• Фотография
• Электрика
• Электроника
• Юмор

Полезные ссылки

• Инженерные изыскания
• Лига инженеров-геодезистов
• Фотостудия в Санкт-Петербурге

• Регистрация
• Войти
• Лента записей
• Лента комментариев
• WordPress.org

Замена электросчетчика с перепломбировкой. В Санкт-Петербурге

Пришлось мне заменить старый счётчик, смонтированный на монтажной пластине в страшном облезлом электрощите. Причина банальна,-я решил сменить этот электроSHIT на более симпатичный и вписывающийся в интерьер. На самом деле не только. В мои планы входило минимум-полностью переделать щит, добавить защиту от перенапряжения (УЗМ-51М), вольтамперметр, добавить линий в квартире. Один только ввод с защитой и показометрами занял бы около 12модулей. В старом щите это размещать точно не вариант. Беглый расчёт выдал необходимость в наличии места на 50 модулей…
Новый счётчик долго выбирал и остановился в итоге на модели Энергомера СЕ102м с внешним интерфейсом RS-485. По этому интерфейсу счётчик можно программировать, а так же считывать показания (только где-то писали, что не чаще 1 раза в секунду, иначе его можно обнулить и снести заводские калибровки).
Перед тем, как поменять старый на новый, я прошерстил все эти ваши интернеты, однако толковой инструкции взаимодействия с электрокомпанией (у нас это петроэлектросбыт) не нашёл и сделал то, что обычно делают в последнюю очередь. Нашёл инструкцию, ага. В виде звонка на горячую линию оператору.
На удивление, девочка всё чётко рассказала, я ещё раз ей проговорил свои действия пошагово, и приступил к замене. Главный волнующий меня вопрос был в том, что надо ли для такой простой процедуры вызывать специально обученного сыщика с дипломом, который выдаст потом ВАЖНУЮ БУМАЖКУ, интересующую Петроэлектросбыт или нет. Оказалось, что если это умение юному падавану доступно, то специально обученный человек с хитрыми бумажками не требуется, хотя процедуру можно заказать и у них. Если всё сделать самому, то просто придёт техник, который будет ставить новую пломбу, заценит своим заточенным взором монтаж, похвалит и поставит новую.

Итак, правильный алгоритм замены электросчетчика в Санкт-Петербурге (сначала всё прочитать, потом делать!):

1. Звоним в Петроэлектросбыт и убеждаемся вместе с оператором, что с последнего визита контроллера, проверяющего показания счётчика, прошло не более одного года. Если это так, сразу к пункту 3. Если контроллер был давно, то продолжаем с пункта 2.
2. Оставляем заявку на визит контроллера и ждём, как правило до 10 дней. Приходит контроллер, проверяет целостность старой пломбы, снимает показания старого счётчика, составляет об этом акт и уходит.
3. Сообщаем оператору петроэлектросбыта, что хотим поменять свой электросчетчик прямо сейчас, сил нет терпеть и сейчас сорвём пломбу. Оператор не в силах нас остановить, так как он далеко и может только пытаться уговорить что-то делать или нет, по телефону. В отчаянии оператор принимает ситуацию как есть и со вздохом фиксирует где-то у себя в базе, что скорее всего мы меняем счётчик, отговорить от этого она никак не смогла.
4. Срываем наконец-то эту ненавистную пломбу и в ярости откручиваем старый счётчик со своих креплений (вы ведь уже обесточили ему ввод на этаже, ведь правда? И с клемм наверное провода уже открутили, да? Если нет, то скорая помощь может не успеть). Зачем-то старый электросчетчик надо сохранить до визита мастера, но это не точно. С этим моментом какая-то муть, никто не может точно объяснить. Вроде как если это не ваш личный электросчетчик, а петроэлектросбыта, то придётся его вернуть или заплатить штраф порядка 350 рублей за утерю.
5. Ставим новый счётчик, меняем электрощит, делаем всё что вздумается, можно ещё попить чаю. А нет, нельзя. Мы ж ещё не включили электричество. Хотя можно в пункт 3 включить действие ‘заварить термос чаю’.
6. Внимательно проверяем весь электромонтаж.
7. Проверяем ещё более внимательно, тыкаем в нужные места цэшкой.
8. Открываем инструкцию на новый электросчетчик, читаем как правильно его монтировать, хлопаем себя по лбу, крепко ругаемся.
9. Переделываем монтаж, всё проверяем и включаем вводной рубильник на этаже. Если что-то бахнуло, рубануло или загудело, возвращаемся к пункту 5. Чай всё ещё не попить, если заранее не заварили термос.
10. Если всё хорошо и чайник закипает, идём в ближайший офис петроэлектросбыта ножками, обязательно взяв с собой паспорт на новый счётчик и попив чаю. Говорим, что так и так, поменяли прибор учёта на новый и хотим его ввести в эксплуатацию. Заполняем заявку на вызов мастера. Всё.
11. Ждём от 0 до 21 дня. Звонит мастер, с ним договариваемся о встрече в нужное время.
12. Приходит мастер, пломбирует новый электросчетчик, заполняет кипу своих бумаг, ворчит себе что-то под нос, жалуется на жизнь (или нет).
13. Мастер уходит, у вас новый электросчетчик с пломбой, введённый в эксплуатацию.

В моём случае правда не обошлось без забавных вещей. Как я писал ранее, новый электросчетчик я купил с интерфейсом rs-485.

Соответственно, я планировал его использовать, постоянно ведя мониторинг параметров электросети, потребления мощности и сохранения этого всего куда-нибудь в базу сервера. К сожалению, в процессе опломбировки присутствовать мне не довелось, а по телефону я пытался честно склонить мастера петроэлектросбыта на сторону добра и прочесть эту чёртову инструкцию на счётчик, в которой чётко написано (п. 7.5) что нужно пломбировать. Мастер был непреклонен, по его мнению должно опечатываться всё, что может. И она всё-таки это сделала. Поставила пломбу на контакты интерфейса. Однако почему-то не опломбировала КНОПКУ доступа. А надо было в точности наоборот! АГРХ!

Сильно печалиться я об этом не стал, проблема эта была мной решена, и не установкой второго счётчика для описанных целей, как предлагают на этих ваших форумах, но об этом позднее. Теперь нужно заказать преобразователь интерфейса, расковырять протокол обмена, долгая история, дела, заботы!

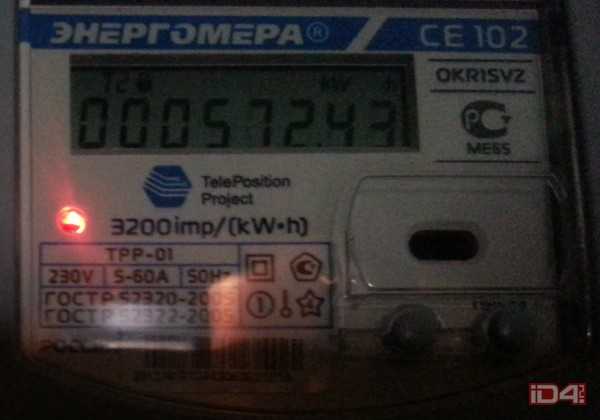

Снимаем показания со счетчика энергомера се-102

Модификации и технические характеристик

В этой части статьи мы рассмотрим модификации и технические характеристики счетчиков «Энергомера СЕ 101». Как мы говорили выше, устройство имеет шесть вариантов исполнения, но основных всего лишь три, о которых следует рассказать подробней.

1. Модификация электросчетчика СЕ 101-R5. Однофазный прибор учета электрической энергии, работающий по однотарифному принципу. Устройство монтируется на стандартную DIN-рейку. Прибор используется для постоянного измерения и отображения на табло активной составляющей мощности потребленной электроэнергии. Подключается счетчик к двухпроводным линиям подачи переменного напряжения. В качестве измерительного элемента в устройстве используется датчик тока в виде специального шунта. На следующем рисунке представлена модификация электросчетчика СЕ 101-R5 с жидкокристаллическим дисплеем.
2. Модификация электросчетчика СЕ 101-R5.1. по техническим характеристикам практически ничем не отличается от модели с кодом R5. Только корпус прибора совершенно другой. Это также однофазный электросчетчик, выполняющий измерения по одному тарифу. Монтаж устройства можно выполнить как на DIN-рейку, так и непосредственно в электрощиток. Прибор используется для замера и отображения на табло активной мощности потребленной электроэнергии. Подключается электросчетчик к двухпроводным сетям переменного напряжения. Измерительным элементом в устройстве является шунт, который используется как датчик тока. На следующей картинке представлено фото модификации счетчика СЕ 101-R5.1 с дисплеем на жидких кристаллах.
3. Модификация электросчетчика СЕ 101-S6. имеет практически идентичные технические характеристики с предыдущими моделями. Это также однофазный и однотарифный прибор учета, предназначенный для монтажа в двухпроводных линиях обеспечения электричеством. Только пластиковый корпус устройства имеет совершенно другую форму. Прибор можно устанавливать в электрический щиток или непосредственно на стену. В качестве элемента, выполняющего функции датчика тока, используется шунт. На следующем рисунке представлена модификация электрического счетчика СЕ 101-S6 с жидкокристаллическим табло.

Преимущества прибора

Данная модель отличается следующими достоинствами:

• электронным пломбированием;
• сообщением владельца о превышении установленного объёма энергии;
• защищённостью от несанкционированного вмешательства и воздействия различных физических факторов (излучения, повышенной или пониженной температуры, механических ударов и пр.);
• наличием индикации о режиме работы;
• экономным расходованием энергии для собственного функционирования;
• возможностью подключаться к внешнему устройству с выводом расширенной информации;
• функцией настройки допустимых параметров и необходимых расценок.

На аппарате настраивается отображение текущей даты, тарификации, отдельных дней, учитываемых в индивидуальном режиме, и других параметров.

Описание счетчика и его модификаций

Некоторые из моделей Энергомера СЕ101:

Прежде, чем подключать электросчетчик, стоит ознакомиться с характеристиками прибора учета для выбора места его размещения.

Итак, заявлено заводом-производителем:

• рабочая температура воздуха: от −40 до +70 °С;
• допустимая влажность, не нарушающая работу счетчика: 30–98 %;
• атмосферное давление: 537–800 мм ртутного столба, или 70–106.7 кПа;
• частота сети переменного тока 50 Гц (с разбегом ±2.5 %), при синусоидальной форме с нарушениями не более 12 %;
• однофазовый;
• напряжение не более 230 В;
• рассчитан на учет электроэнергии в пределах единого тарифа;
• стартовый ток учета: 10 мА 2 Вт;
• номинальная нагрузка: 5 А, максимумы для модели с номером 148 — 10 А, 145 — 60 А;
• индикатор отображения расхода: 6 или 7 сегментный механический или жидкокристаллический.

Первые три характеристики как раз показывают обычные уличные условия, вплоть до дождя, снега или шторма. Конечно, совсем топить счетчик СЕ 101 в воде не рекомендуется (второй пункт). Что касается характеристик электрической сети, всё в пределах российских условий, и даже устойчивее реально существующих проблем нашего энергоснабжения.

Зеленым указаны правильные параметры тока в розетке, красным — нарушения:

Единственное, что смущает в настоящем приборе учета — его простота. Одна фаза и единый тариф. Другими словами, на него нельзя ставить нагрузку больше 10 киловатт и если есть у поставщика электроэнергии льготные условия снабжения током (к примеру, по ночам), то учитываться счетчиком они не будут. В последнем случае рекомендуется присмотреться к другим моделям приборов учета, позволяющим вести множественную тарификацию.

Сам счетчик поставляется в нескольких вариантах корпуса и типах индикатора. Что касается последнего, он может быть жидкокристаллическим или механическим. Первый вариант не стоит рассматривать для тех случаев, когда планируется установка аппарата вне помещения — ЖК не любит холод и влагу, вне зависимости от обещаний производителя.

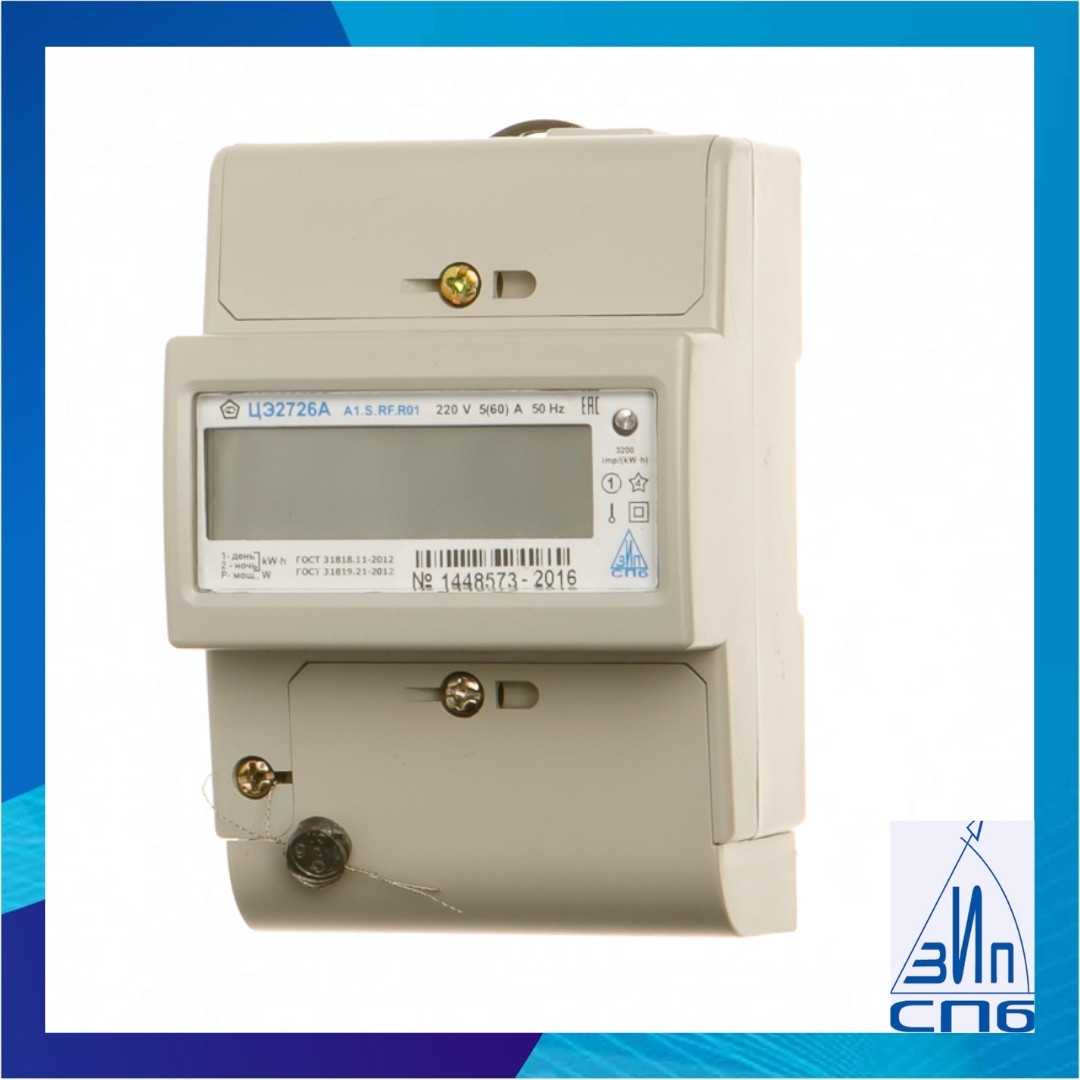

Счетчик закрепленный на DIN-рейку:

Что касается сегментации (указывается в маркировке) — это количество цифр индикатора. Причем в механическом седьмая, — последняя — не учитывается при фиксации показаний, она измеряет «тики», а не киловатт-часы. Так вот, даже 6 сегментов это 999`999 кВт/ч. Чего вполне хватит на весь период жизни аппарата, даже учитывая достаточно длинный у электросчетчика «Энергомера СЕ101» — 160000 часов или более 18 лет.

Индикация

Импульсы преобразуются электромеханическим способом. Соответствующие управляющие сигналы вращают барабаны. В современных модификациях после обработки микроконтроллером результаты измерений отображаются на цифровом дисплее. Как правило, применяют экономичный индикатор на жидких кристаллах с встроенной подсветкой. Модели с встроенной электроникой оснащают блоком памяти с автономным источником питания, выводами для подключения внешних (удаленных) телеметрических устройств.

Световые индикаторы

Какие бывают счетчики электроэнергии Нева?

В типовом исполнении электросчетчик Энергомера сигнализирует о подключении:

• источника питания (сети 220 В);
• нагрузки.

В некоторых модификациях применяют один индикаторный светодиод. Отмеченные выше режимы отображаются непрерывным (мигающим) сигналом, соответственно. По частоте вспышек можно судить о потребляемой мощности.

К сведению. При отсутствии постоянного свечения «Сеть» следует убедиться в качестве соединительных контактов. Не исключено, что испорчен светодиод. Если не индицируется потребление электроэнергии при работающей нагрузке, также необходим ремонт.

Особенности индикационного табло

По стандартной маркировке после буквы «М» в названии можно уточнить особенности индикатора результатов измерений:

• 6 или 7 – соответствующее количество барабанов;
• отсутствие цифр – комплектация ЖКИ (7 регистров).

Последний символ на барабанном индикаторе означает дробную часть числа. Его отделяют красной точкой или рамкой на лицевой части табло.

Механизм привода оснащен стопором, который препятствует вращению в обратном направлении (предотвращается мошенническое «отматывание» показаний). Во всех современных модификациях устанавливают защиту от блокирования функциональности приборов контроля с применением сильных магнитов.

Барабанный индикатор показаний

К сведению. Если предполагается применение при низких температурах, специалисты рекомендуют выбирать счетчик электроэнергии се 101 с барабанным механизмом. Такие изделия сохраняют работоспособность в сильный мороз до -40°C. Жидкокристаллические дисплеи приспособлены для применения в диапазоне от -30°C до +70°C. Однако для продления срока службы такие приборы устанавливают в отапливаемых помещениях.

Устройство счетчика

Конструкционно счетчик состоит из двух катушек: катушки напряжения и катушки электрического тока. Магниты этих катушек располагаются под прямым углом друг от друга на некотором расстоянии. Между ними находится диск из алюминия, закрепленный с обеих сторон на подшипниках и подпятниках. Ось диска содержит специальный червяк, который передает вращательные движения счетному механизму, демонстрирующему показания.

К сведению! Если прибор цифровой, то показания сначала обрабатываются микроконтроллером, который преобразует их из аналогового вида в цифровой, затем выводит данные учета энергии активного типа на экран.

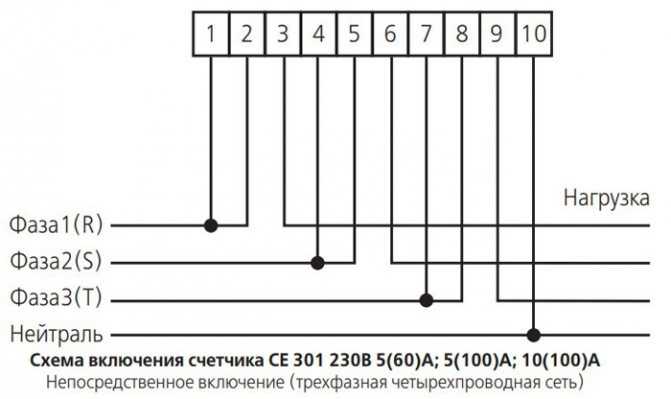

Вариант того, как «Энергомера» может подключаться к сети

Выбор места и установка

Вообще, выбор места установки проводят до момента покупки прибора учета. И уже под выбранное берут конкретную модель. Хотя бы потому, что крепления у них бывают разные и будет сложно приспособить одни к другим. Как уже говорилось, в отношении «Энергомера СЕ101», важным становится и вид индикатора — для уличного монтажа лучше использовать механический его вариант.

Счетчик смонтированный на улице в короб:

Теперь что касается мест последующей эксплуатации. В идеале счетчик должен быть расположен максимально близко к точке ввода электроэнергии в жилье. Для этого в уличном варианте, рядом с вводным кабелем монтируют дополнительную коробку, защищающую прибор учета и блокирующие автоматы. Заводить ввод в дом, а уж потом ставить счетчик, можно, но крайне не рекомендуется. Обычно все проблемы со снабжением случаются именно на аппаратах защиты. Далее выбирается метод крепежа. Если планируется устанавливать счетчик в классический распределительный щиток, как на улице, так и внутри помещения или общего коридора, то тут хорошим вариантом будет монтаж всей электротехники на обычных DIN-рейках. Соответственно, и модель «Энергомера СЕ101», выбирается в варианте с маркировкой R5 или R5.1. Первая конкретно предназначена для установки по стандарту, вторая оснащается универсальным креплением. В том случае, если счетчик будет установлен на поверхность стены, предположительно внутри квартиры или дома, то здесь подойдут приборы учета с маркировкой S6 или S10, которая означает трехвинтовую фиксацию.

С креплениями S6 и S10 — на три болта:

Далее, после покупки выбранного счетчика производится монтаж прибора туда, где он будет постоянно находиться в процессе эксплуатации.

Электросчетчик энергомера се102м инструкция

Войти

Авторизуясь в LiveJournal с помощью стороннего сервиса вы принимаете условия Пользовательского соглашения LiveJournal

• Recent Entries
• Archive
• Friends
• Profile
• Memories

Энергомера СЕ102 и модифицированный автомат

Выпускает наша промышленость одно замечательное устройство. Электросчётчик «Энергомера СЕ102».

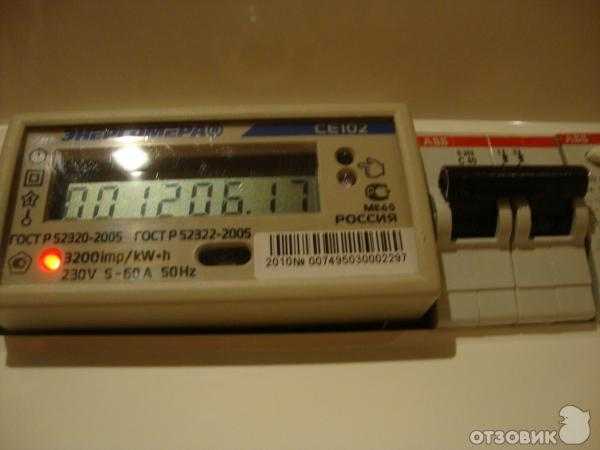

Выглядит, в варианте на «дин рейку», так:

Обычный, такой, электронный двухтарифный счётчик. Но, есть у него пара особенностей, что делает его поистине уникальным, народным продуктом 🙂

Во первых, у него есть IR порт, при помощи которого можно смотреть статистику и менять тарифы 🙂 Например сделать круглосуточно ночной тариф 🙂 Правда это пишется в логи, которые стереть можно по RS232, но для этого нужно вскрывать пломбы гос поверки. Так что злоупотреблять не советую, тем более что в скором времени электросбыт может начать интересоваться этими логами. А пока что им глубоко пофиг, на то, кто там что меняет. Увлекаться конечно не следует, а то будет подозрительно выглядеть квитанция на оплату 500 кв*ч ночного тарифа и 10кв*ч дневного 🙂

А вот вторая особенность счётка куда более интересная. В отличии от других новомодных электронных двухтарифников, он совершенно не реагирует на шунтирование фазы 🙂 Что даёт обширное поле для творчества по установке скрытых шунтов 🙂 Чем я, собственно не применул воспользоваться 🙂

Для тех кто живёт в пятиэтажках (хрущёвках), этот счётчик просто находка. А всё потому, что в большинстве хрущёвок, входной пакетник или автоматы, вместе со счётчиком, стоят в квартирах абонентов, а значит мы имеем полную свободу своей фантазии.
Самый простой способ, который сразу приходит на ум, соединить выходную клемму входного автомата, с входными клеммами квартирных автоматов:

Вот как-то так. От входного автомата, фаза и ноль идут на электросчётчик, а с него на квартирные автоматы. Если поставить перемычку между входным и квартирными автоматами, то получится как раз то, что нам нужно. 90% нагрузки будет питаться через перемычку, а не через счётчик, соответственно счётчик будет считать гораздо меньше 🙂

А теперь сделаем тоже самое, только красиво 🙂
Возмём, автомат, разберём и немножко модифицируем:

1 — остатки проводника, который шёл к магнитному расцепителю
2 — на контакт одета термотрубка, чтобы винтовая клемма его не касалась
3 — место пайки одного из контактов микропереключателя (от второго контакта идёт жёлтый проводок к винтовой клемме)
4 — место пайки гибкого проводника подвижного контакта. В качестве гибкого проводника можно использовать ленту для выпайки радиодеталей (продаётся в радиодетальных магазинах). Для увеличения площади сечения, лучше взять 2-4 слоя.
5 — место пайки второго гибкого проводника
6 — хвосты второго гибкого проводника, которые в последствии будут выходить наружу корпуса

Идея всей этой модификации следующая. Сделать из такого выключателя:

такой:

Наружный вывод мы соединим с выводом входного автомата, и, вуаля, шунт готов.
При замыкании такого автомата, он будет:
1- коммутировать фазу с входного автомата на квартирные автоматы
2- на втором своём контакте эмулировать фазу (посредством микропереключателя, который устанавливается на место выкинутого магнитного расцепителя), которая будет прозваниваться пробником, тем самым показывая фактически нормальную работу, с включением и выключением фазы при движении рычажком автомата 🙂

Поясняю:

Если просто соединить верхний контакт квартирного автомата с фазой входного автомата (путь даже и скрытно), то такая афёра выявится на раз простым пробником. Т.к. фаза на верхней клемме будет постоянно, независимо от того включен автомат или выключен.

Получается что-то такое:

Далее, разбираем сдвоенный входной автомат, и продеваем в него наш вывод:

Припаиваем вывод к пластине контакта:

Закрываем корпуса, ставим в щиток и получаем красивую картинку со скрытым внутри автоматов шунтом, который ко всему прочему можно включать и выключать по желанию 🙂
Понятное дело, что нагрузку к такому автомату лучше не подключать, т.к. максимальный ток коммутации микропереключателя составляет 5А.

Правда не обошлось без ложки дёгтя. Эффективность такого шунта получилась порядка 30%, вместо рассчётных 90%. Виной всему большое сопротивление контакта автомата. Контакт имеет выпуклую форму и касается неподвижной своей части небольшой площадью. Следующим шагом будет попытка увеличить площадь контакта, чтобы снизить сопротивление такого шунта 🙂
