Обзор и устройство современных счётчиков электроэнергии

За последнее время на смену индукционным счётчикам электроэнергии пришли электронные. В данных счётчиках счётный механизм приводится во вращение не с помощью катушек напряжения и тока, а с помощью специализированной электроники. Кроме того, средством счёта и отображения показаний может являться микроконтроллер и цифровой дисплей соответственно. Всё это позволило сократить габаритные размеры приборов, а также, снизить их стоимость.

В состав практически любого электронного счётчика входит одна или несколько специализированных вычислительных микросхем, выполняющие основные функции по преобразованию и измерению. На вход такой микросхемы поступает информация о напряжении и силе тока с соответствующих датчиков в аналоговом виде. Внутри микросхемы данная информация оцифровывается и преобразуется определённым образом. В результате, на выходе микросхемы формируются импульсные сигналы, частота которых пропорциональна текущей потребляемой мощности нагрузки, подключенной к счётчику. Импульсы поступают на счётный механизм, который представляет собой электромагнит, согласованный с зубчатыми передачами на колёсики с цифрами. В случае с более дорогостоящими счётчиками с цифровым дисплеем применяется дополнительный микроконтроллер. Он подключается к вышесказанной микросхеме и к цифровому дисплею по определённому интерфейсу, ведёт накопление результата измерения электроэнергии в энергонезависимую память, а также, обеспечивает дополнительный функционал прибора.

Рассмотрим несколько подобных микросхем и моделей счётчиков, которые мне попадались под руку.

Ниже на рисунке в разобранном виде изображён один из наиболее дешёвых и популярных однофазных счётчиков «НЕВА 103». Как видно из рисунка, устройство счётчика довольно простое. Основная плата состоит из специализированной микросхемы, её обвески и узла стабилизатора питания на основе балластового конденсатора. На дополнительной плате размещён светодиод, индицирующий потребляемую нагрузку. В данном случае – 3200 импульсов на 1 кВт*ч. Также есть возможность снимать импульсы с зелёного клеммника, расположенного вверху счётчика. Счётный механизм состоит из семи колёсиков с цифрами, редуктора и электромагнита. На нём отображается посчитанная электроэнергия с точностью до десятых кВт*ч. Как видно из рисунка, редуктор имеет передаточное отношение 200:1. По моим замечаниям, это означает «200 импульсов на 1 кВт*ч». То есть, 200 импульсов, поданных на электромагнит, поспособствуют прокрутке последнего красного колёсика на 1 полный оборот. Это соотношение кратно соотношению для светодиодного индикатора, что весьма не случайно. Редуктор с электромагнитом размещён в металлической коробке под двумя экранами с целью защиты от вмешательства внешним магнитным полем.

В данной модели счётчика применяется микросхема ADE7754. Рассмотрим её структуру.

На пины 5 и 6 поступает аналоговый сигнал с токового шунта, который расположен на первой и второй клеммах счётчика (на фотографии в этом месте видно повреждение). На пины 8 и 7 поступает аналоговый сигнал, пропорциональный напряжению в сети. Через пины 16 и 15 есть возможность устанавливать усиление внутреннего операционного усилителя, отвечающий за ток. Оба сигнала с помощью узлов АЦП преобразуются в цифровой вид и, проходя определённую коррекцию и фильтрацию, поступают на умножитель. Умножитель перемножает эти два сигнала, в результате чего, согласно законам физики, на его выходе получается информация о текущей потребляемой мощности. Данный сигнал поступает на специализированный преобразователь, который формирует готовые импульсы на счётное устройство (пины 23 и 24) и на контрольный светодиод и счётный выход (пин 22). Через пины 12, 13 и 14 конфигурируются частотные множители и режимы вышеперечисленных импульсов.

Стандартная схема обвески практически представляет собой схему рассматриваемого счётчика.

Общий минусовой провод соединён с нулём 220В. Фаза поступает на пин 8 через делитель на резисторах, служащий для снижения уровня измеряемого напряжения. Сигнал с шунта поступает на соответствующие входы микросхемы также через резисторы. В данной схеме, предназначенной для теста, конфигурационные пины 12-14 подключены к логической единице. В зависимости от модели счётчика, они могут иметь разную конфигурацию. В данном кратком обзоре эта информация не столь важна. Светодиодный индикатор подключен к соответствующему пину последовательно вместе с оптической развязкой, на другой стороне которой подключается клеммник для снятия счётной информации (К7 и К8).

Из этого же семейства микросхем существуют похожие аналоги для трёхфазных измерений. Вероятнее всего, они встраиваются в дешёвые трёхфазные счётчики. В качестве примера на рисунке ниже представлена структура одной из таких микросхем, а именно ADE7752.

Вместо двух узлов АЦП, здесь применено их 6: по 2 на каждую фазу. Минусовые входы ОУ напряжения объединены вместе и выводятся на пин 13 (ноль). Каждая из трёх фаз подключается к своему плюсовому входу ОУ (пины 14, 15, 16). Сигналы с токовых шунтов по каждой фазе подключаются по аналогии с предыдущим примером. По каждой из трёх фаз с помощью трёх умножителей выделяется сигнал, характеризующий текущую мощность. Эти сигналы, кроме фильтров, проходят через дополнительные узлы, которые активируются через пин 17 и служат для включения операции математического модуля. Затем эти три сигнала суммируются, получая, таким образом, суммарную потребляемую мощность по всем фазам. В зависимости от двоичной конфигурации пина 17, сумматор суммирует либо абсолютные значения трёх сигналов, либо их модули. Это необходимо для тех или иных тонкостей измерения электроэнергии, подробности которых здесь не рассматриваются. Данный сигнал поступает на преобразователь, аналогичный предыдущему примеру с однофазным измерителем. Его интерфейс также практически аналогичен.

Читайте так же:
Счетчик сэт 4тм с gsm модемом

Стоит отметить, что вышеописанные микросхемы служат для измерения активной энергии. Более дорогие счётчики способны измерять как активную, так и реактивную энергию. Рассмотрим, например, микросхему ADE7754. Как видно из рисунка ниже, её структура намного сложнее структуры микросхем из предыдущих примеров.

Микросхема измеряет активную и реактивную трёхфазную электроэнергию, имеет SPI интерфейс для подключения микроконтроллера и выход CF (пин 1) для внешней регистрации активной электроэнергии. Вся остальная информация с микросхемы считывается микроконтроллером через интерфейс. Через него же осуществляется конфигурация микросхемы, в частности, установка многочисленных констант, отражённых на структурной схеме. Как следствие, данная микросхема, в отличие от предыдущих двух примеров, не является автономной, и для построения счётчика на базе этой микросхемы требуется микроконтроллер. Можно зрительно в структурной схеме пронаблюдать узлы, отвечающие по отдельности за измерение активной и реактивной энергии. Здесь всё гораздо сложнее, чем в предыдущих двух примерах.

В качестве примера рассмотрим ещё один интересный прибор: трёхфазный счётчик «Энергомера ЦЭ6803В Р32». Как видно из фотографии ниже, данный счётчик ещё не эксплуатировался. Он мне достался в неопломбированном виде с небольшими механическими повреждениями снаружи. При всё при этом он находился полностью в рабочем состоянии.

Как можно заметить, глядя на основную плату, прибор состоит из трёх одинаковых узлов (справа), цепей питания и микроконтроллера. С нижней стороны основной платы расположены три одинаковых модуля на отдельных платах по одному на каждый узел. Данные модули представляют собой микросхемы AD71056 с минимальной необходимой обвеской. Эта микросхема является однофазным измерителем электроэнергии.

Модули запаяны вертикально на основную плату. Витыми проводами к данным модулям подключаются токовые шунты.

За пару часов удалось срисовать электрическую схему прибора. Рассмотрим её более детально.

Справа на общей схеме изображена схема однофазного модуля, о котором говорилось выше. Микросхема D1 этого модуля AD71056 по назначению похожа на микросхему ADE7755, которая рассматривалась ранее. На четвёртый контакт модуля поступает питание 5В, на третий – сигнал напряжения. Со второго контакта снимается информация в виде импульсов о потребляемой мощности через выход CF микросхемы D1. Сигнал с токовых шунтов поступает через контакты X1 и X2. Конфигурационные входы микросхемы SCF, S1 и S0 в данном случае расположены на пинах 8-10 и сконфигурированы в «0,1,1».

Каждый из трёх таких модулей обслуживает соответственно каждую фазу. Сигнал для измерения напряжения поступает на модуль через цепочку из четырёх резисторов и берётся с нулевой клеммы («N»). При этом стоит обратить внимание, что общим проводом для каждого модуля является соответствующая ему фаза. А вот, общий провод всей схемы соединён с нулевой клеммой. Данное хитрое решение по обеспечению питанием каждого узла схемы расписано ниже.

Каждая из трёх фаз поступает на стабилитроны VD4, VD5 и VD6 соответственно, затем на балластовые RC цепи R1C1, R2C2 и R3C3, затем – на стабилитроны VD1, VD2 и VD3, которые соединены своими анодами с нулём. С первых трёх стабилитронов снимается напряжение питания для каждого модуля U3, U2 и U1 соответственно, выпрямляется диодами VD10, VD11 и VD12. Микросхемы-регуляторы D1-D3 служат для получения напряжения питания 5В. Со стабилитронов VD1-VD3 снимается напряжение питания общей схемы, выпрямляется диодами VD7-VD9, собирается в одну точку и поступает на регулятор D4, откуда снимается 5В.

Общую схему составляет микроконтроллер (МК) D5 PIC16F720. Очевидно, он служит для сбора и обработки информации о текущей потребляемой мощности, поступающей с каждого модуля в виде импульсов. Эти сигналы поступают с модулей U3, U2 и U1 на пины МК RA2, RA4 и RA5 через оптические развязки V1, V2 и V3 соответственно. В результате на пинах RC1 и RC2 МК формирует импульсы для механического счётного устройства M1. Оно аналогично устройству, рассматриваемому ранее, и также имеет соотношение 200:1. Сопротивление катушки высокое и составляет порядка 500 Ом, что позволяет подключать её непосредственно к МК без дополнительных транзисторных цепей. На пине RC0 МК формирует импульсы для светодиодного индикатора HL2 и для внешнего импульсного выхода на разъёме XT1. Последний реализуется через оптическую развязку V4 и транзистор VT1. В данной модели счётчика соотношение составляет 400 импульсов на 1 кВт*ч. На практике при испытании данного счётчика (после небольшого ремонта) было замечено, что электромагнитная катушка счётного механизма срабатывает синхронно со вспышкой светодиода HL2, но через раз (в два раза реже). Это подтверждает соответствие соотношений 400:1 для индикатора и 200:1 для счётного механизма, о чём говорилось ранее.

Читайте так же:
Программа счетчик дней до даты

Слева на плате расположено место для 10-пинового разъёма XS1, который служит для перепрошивки, а также, для UART интерфейса МК.

Таким образом, трёхфазный счётчик «Энергомера ЦЭ6803В Р32» состоит из трёх однофазных измерительных микросхем и микроконтроллера, обрабатывающий информацию с них.

В заключение стоит отметить, что существует ряд моделей счётчиков куда более сложней по своей функциональности. К примеру, счётчики с удалённым контролем показаний по электролинии, или даже через модуль мобильной связи. В данной статье я рассмотрел только простейшие модели и основные принципы построения их электрических схем. Заранее приношу извинения за возможно неправильную терминологию в тексте, ибо я старался излагать простым языком.

Ик порт для счетчика нева

Счётчики

  • Меркурий 200
  • Меркурий 203.2Т
  • Меркурий 206
  • Меркурий 230 AR
  • Меркурий 230 ART
  • Меркурий 233
  • Меркурий 234 ART
  • Меркурий 234 ARTM
  • Меркурий 236
  • Энергомера СЕ102
  • Энергомера СЕ102М
  • Энергомера СЕ201
  • Энергомера СЕ301
  • Энергомера СЕ303
  • Энергомера СЕ306
  • Нева MT 113
  • Нева MT 114 AS
  • Нева MT 114 AR2S
  • Нева MT 123
  • Нева МТ 124 AS
  • Нева МТ 124 AR2S
  • Нева МТ 313
  • Нева MT 314
  • Нева МТ 323
  • Нева MT 324
  • Альфа 1140
  • ПСЧ-3ТА.07
  • ПСЧ-4ТМ.05МК
  • ПСЧ-4ТМ.05МН
  • ПСЧ-4ТМ.05МД
  • СЭТ-4ТМ.02М
  • СЭТ-4ТМ.03М
  • МАЯК-101АТД
  • EM115
  • MTX 1
  • MTX 3

Энергомера CЕ102

Счетчик для коммерческого учета активной и реактивной электроэнергии в однофазных цепях переменного тока и работает как автономно, так и в составе АСКУЭ.

На этом сайте вы можете
удалённо получать данные
со счётчика Энергомера CЕ102

Данный счётчик не поддерживает
функции отмеченные серым

  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Корректировка времени
  • Управление реле

Обозначение счетчика

Энергомера СЕ102 R8 145(8) XXXX

СЕ102 — серия счётчика

R8 — для установки на рейку ТН35

1 — Класс точности 1

4 — Номинальное напряжение 230В

5(8) — Базовый (максимальный) ток, А:

8 — 10 (100)А

XXXX — Интерфейсы и дополнительные опции:

K — Телеметрический выход

Q — Реле управления

R1 — RF433 со встроенной антенной

R2 — RF433 с внешней антенной

S — Реле сигнализации

V — Контроль вскрытия клеммной крышки

Z — С расширенным набором данных

Отсутствие символа в наименовании счётчика свидетельствует об отсутствии соответствующей функции.

Виды связи

  • RS-485
  • PLC
  • GSM/GPRS/Ethernet (через внешний модем)
  • Радиомодем

Счетчик обеспечивает учет и вывод на индикацию

  • текущего времени и даты;
  • количества потребленной активной энергии суммарно и по восьми тарифам на конец месяца и за 13 предыдущих месяцев;
  • действующего тарифа;
  • активной мощности;
  • тарифного расписания;
  • остатка лимита по энергии;
  • лимита мощности;
  • причину отключения реле управления нагрузки;
  • служебной информации (адрес устройства, версия ВПО, скорости обмена интерфейсов).

Предусмотрена возможность задания следующих параметров

  • блокировка интерфейса при вводе 3 неверных паролей;
  • изменение интервала усреднения энергии (15, 30 и 60 мин.);
  • разрешения перехода на «летнее» время (с заданием месяцев перехода на «зимнее», «летнее» время);
  • изменение скоростей обмена интерфейсов;
  • задание условия срабатывания реле управления нагрузки и реле сигнализации (для исполнений «Q» и «S» соответственно);
  • времени автоматического повторного включения реле управления нагрузки (только для исполнения «JQ»);
  • задание лимитов по энергии и мощности;
  • до 16-ти зон суточного графика тарификации;
  • до 32-х исключительных дней (дни, в которых тарификация отличается от общего правила и задается пользователем).
Читайте так же:
Как сбросить счетчики с принтера brother

Технические характеристики

Марка прибора учетаЭнергомера СЕ102
Класс точности (актив./реактив.):1
Число тарифов4
Частота измерительной сети, Гц50±2,5; 60±3
Номинальное напряжение, В230
Номинальный (максимальный) ток, А5 (60); 10 (100)
Стартовый ток, мА10; 20
Потребляемая мощность параллельной цепи, не более, В*А (Вт)9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А0,1
Диапазон рабочих температур, °Сот -40 до +70
Габаритные размеры, не более, мм143 x 124 x 72,5
Степень защиты по ГОСТ 14254-96IP51

Схема подключения

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «AKVZ», «AOKVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JАKVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «АOKSVZ», «АOKQSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JАKSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JR2KVZ», «JKR2QVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «OKR2SVZ», «OKQR2SVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JR2KSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «OKPQVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JR1KVZ», «JPKVZ», «JKR1QVZ», «JKPQVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «OKR1SVZ», «OKPSVZ», «OKQR1SVZ», «OKPQSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JR1KSVZ», «JPKSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «OKR1VZ EMB-250100PI-004»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JKR1VZ EMB-250-100PI-004», «JKR1QVZ EMB-250-100PI-004»:

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JKR2VZ EMB-250-100PI-005», «JKR2QVZ EMB-250-100PI-005»:

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «АOKSVZ», «JKR2QVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «AOKSSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «АKVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «OKR1SVZ», «OKPSVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «OKR2SVZ»:

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «OKPQZ»:

Схема включения счетчиков СЕ 102 тип корпуса S6, исполнения «OKV»:

Схема включения счетчиков СЕ 102 тип корпуса S6, исполнения «AKV»:

Схема включения счетчиков СЕ 102 тип корпуса S5, исполнения «OK»:

Схема включения счетчиков СЕ 102 тип корпуса S5, исполнения «АK»:

Интерактивная демонстрационная версия

Протестируйте удалённый опрос Энергомера СЕ102
на примере учёта электроэнергии нашего офиса.

Остались вопросы?

Мы отвечаем с понедельника по пятницу с 09:00 до 18:00 МСК

Ик порт для счетчика нева

Счетчик электрической энергии – прибор для измерения расхода электроэнергии переменного или постоянного тока.

Счетчики МЕРКУРИЙ

ООО «Научно-производственная компания «Инкотекс» разрабатывает и производит счетчики электрической энергии под торговой маркой «Меркурий»:

Однофазные однотарифные

Однофазные многотарифные

Трехфазные однотарифные

Меркурий 234 ART и Меркурий 234 ART2

Меркурий 233 ART и Меркурий 233 ART2

Меркурий 230 ART2

Меркурий 230 ART

Меркурий 231 AT

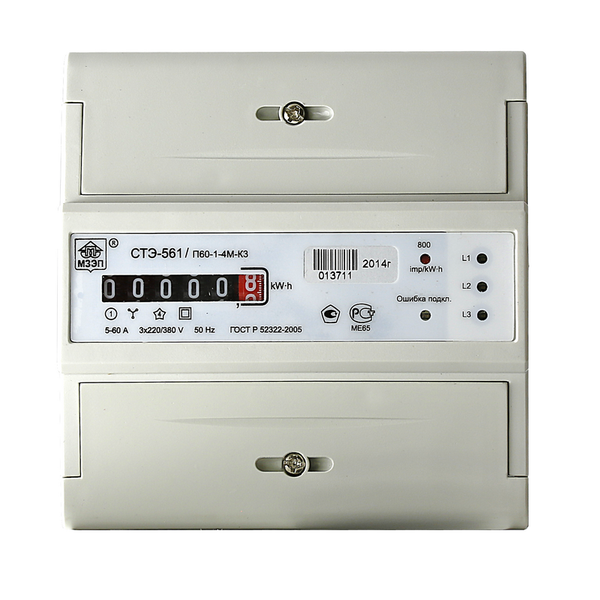

Счетчики СО-505, СОЭ-52, СТЭ-561, СТС-565

Однофазные счетчики электроэнергии

Трехфазные многотарифные счетчики

Счетчики НЕВА

Счетчики электрической энергии НЕВА предназначены для измерения активной энергии в однофазных и трехфазных цепях переменного тока с номинальной частотой 50 Гц. Приборы применяются для учета электрической энергии в бытовом и мелкомоторном секторах, а также на промышленных предприятиях и предприятиях энергетики. Счетчики имеют счетный механизм с жидкокристаллическим индикатором (ЖКИ) или с электромеханическим счетным механизмом (ЭМОУ). Все счетчики учитывают электроэнергию по модулю вне зависимости от направления тока. Все приборы с ЭМОУ имеют стопор обратного хода.

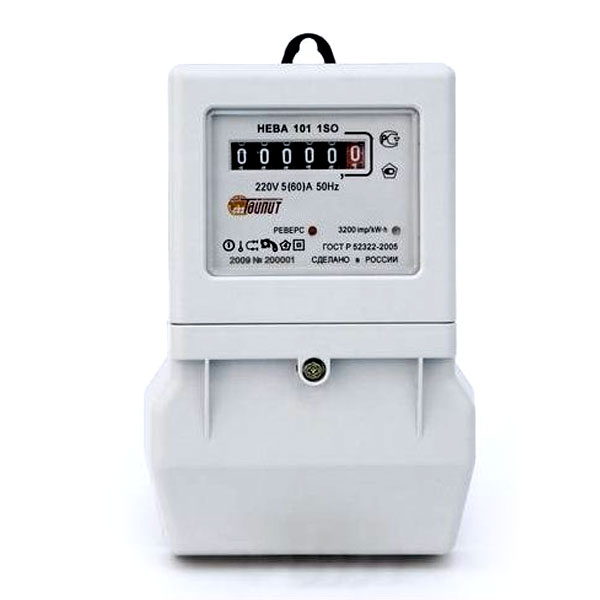

Счетчики однофазные однотарифные НЕВА 101 1SO

  • Широкий диапазон рабочих температур;
  • Установочные размеры аналогичны установочным размерам индукционных приборов;
  • Счетчики однофазные однотарифные НЕВА 103 1SO: усиленная защита от воздействия электромагнитных полей – дополнительный экран шагового двигателя отчетного устройства и отсутствие проводника от шунта и премычки к электронному модулю, что увеличивает надежность прибора.

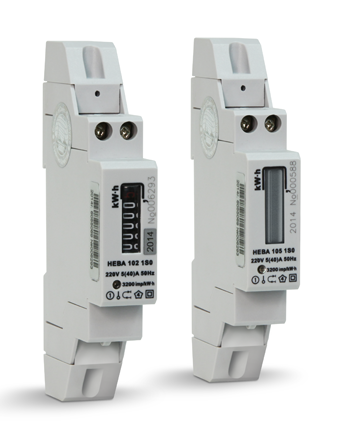

Счетчики однофазные однотарифные НЕВА 102 1SO/НЕВА 105 1SO:

  • Уникальный одномодульный корпус;
  • Габаритные размеры приборов – 117*18*63 мм;
  • Счетчики однофазные однотарифные НЕВА 106 1SO:

Отсутствие проводника от шунта и перемычки к электронному модулю, что увеличивает надежность прибора. Шунт и перемычка в счетчиках НЕВА припаиваются непосредственно к электронному модулю.

Читайте так же:
Сброс счетчика отработки чернил

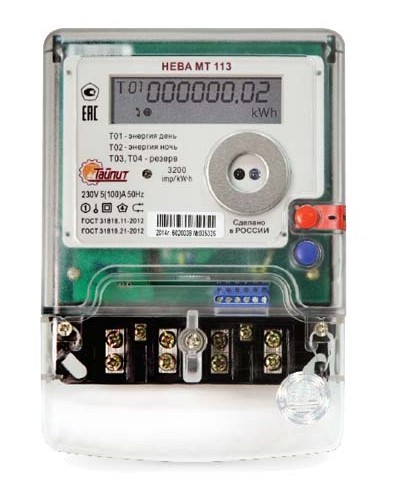

Счетчики однофазные многотарифные НЕВА МТ 113 AS OP:

  • Измеряют электроэнергию в большом диапазоне нагрузок от 0,25 А до 100 А;
  • Прозрачная крышка клеммной колодки позволяет контролировать правильность подключения.

Счетчики однофазные многотарифные НЕВА МТ 123 AS E4P:

  • Работают автономно и в составе информационно-измерительных систем;
  • Имеют исполнения с интерфейсом RS-485.

Cчетчики трехфазные однотарифные НЕВА 303 1SO/НЕВА 303 1TO:

  • Трехфазные счетчики с креплением на DIN-рейку имеют самые малые габариты на российском рынке электрооборудования;
  • Корпус защищен от возможности проникновения внутрь.

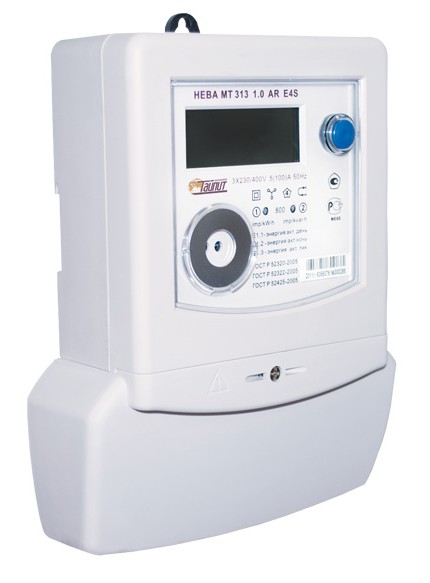

Счетчики трехфазные многотарифные НЕВА МТ 313 AR E4S:

  • Работают в составе информационно-измерительных систем;
  • Оснащены оптическим портом и интерфейсом RS-485 для удаленного обмена данными.

СЕ-101

Счетчики серии СЕ-101 предназначены для измерения и учета активной электроэнергии в однофазных двухпроводных цепях переменного тока по одному тарифу, автономно или в составе информационно-измерительных систем в качестве датчика приращения энергии.

  • Повышенная защита от хищений;
  • Наличие шунта в качестве измерителя тока;
  • Малое собственное энергопотребление;
  • Стандартный оптический телеметрический импульсных выход;
  • Световой индикатор работы;
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.

СE101-R5

Счетчик электроэнергии однофазный серии СЕ.

Устанавливается на рейку ТН-35.

Осуществляет измерение активной энергии в однофазных двухпроводных цепях переменного тока. В качестве датчика тока используется шунт.

CE101-S6

Cчетчик электроэнергии однофазной серии СЕ.

Устанавливается на щиток.

Осуществляет измерение активной энергии в однофазных двухпроводных цепях переменного тока. В качестве датчика тока используется шунт.

CE101-S10

Cчетчик электроэнергии однофазный серии СЕ.

Устанавливается на щиток.

Осуществляет измерение активной энергии в однофазных двухпроводных цепях переменного тока. В качестве датчика тока используется шунт. По установочным размерам полностью соответствует индикационным счетчикам.

CE-102

Счетчики серии СЕ-102 предназначены для измерения и учета активной электроэнергии в однофазных цепях переменного тока по четырем тарифам с предачей накопленной информации через ИК-порт или интерфейс RS-485.

  • Энергонезависимая память;
  • Устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям;
  • Оптическая кнопка для просмотра данных через ЖКИ;
  • Модификация с ИК-портом или интерфейс RS-485;
  • Сигнализация превышения всех лимитов.

СE102-S7

Cчетчик электроэнергии однофазный серии СE.

Устанавливается на щиток.

Осуществляет измерение активной энергии в однофазных цепях переменного тока. Передача накопленной информации осуществляется через ИК-порт, интерфейс RS-485, PLC модем, радиоканал.

CE102-R5

Cчетчик электроэнергии однофазный серии СE.

Устанавливается на рейку ТН-35.

Осуществляет измерение активной энергии в однофазных цепях переменного тока. Организация учета по четырем тарифам с передачей накопленной информации через ИК-порт или интерфейс RS-485.

CE102-R8

Cчетчик электроэнергии однофазный серии СE.

Устанавливается на рейку ТН-35.

Осуществляет измерение активной энергии в однофазных цепях переменного тока. Организация учета по четырем тарифам с передачей накопленной информации через ИК-порт, интерфейс RS-485, PLC модем, радиоканал.

ЦЭ6803ВШ

Счетчики серии ЦЭ6803ВШ предназначены для измерения и учета активной электроэнергии в трехфазных цепях переменного тока по одному тарифу.

  • Устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям;
  • Малое собственное энергопотребление;
  • Стандартный телеметрический импульсный выход;
  • Сетевой индикатор работы;
  • Защита от недоучета и хищений электроэнергии.

ЦЭ6803ВШ-Р32

Cчетчик электроэнергии трехфазный серии ЦЭ.

Устанавливается на щиток и рейку ТН-35.

Осуществляет измерение активной энергии в трехфазных цепях переменного тока по одному тарифу.

ЦЭ6803ВШ-Ш33

Cчетчик электроэнергии трехфазный серии ЦЭ.

Устанавливается в шкаф.

Осуществляет измерение активной энергии в трехфазных цепях переменного тока по одному тарифу.

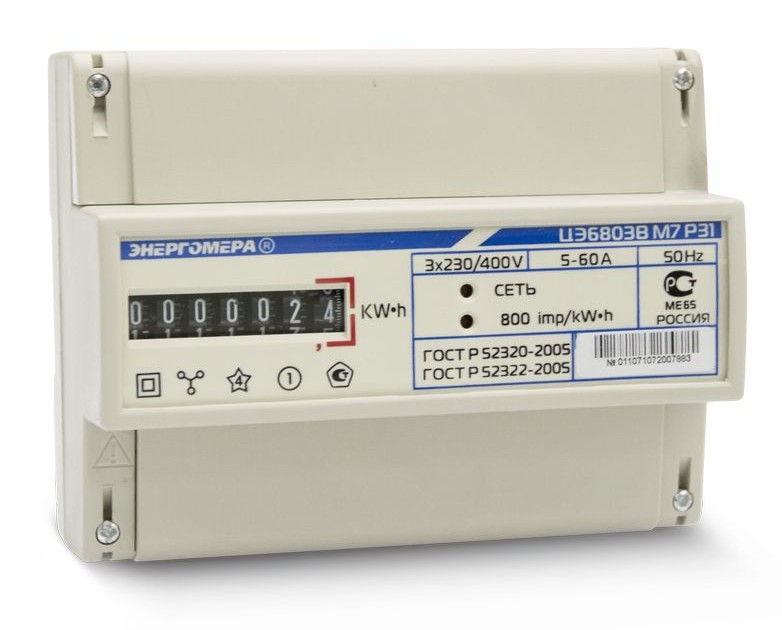

ЦЭ6803В-Р31

Cчетчик электроэнергии трехфазный серии ЦЭ.

Устанавливается на рейку ТН-35.

Осуществляет измерение активной энергии в трехфазных цепях переменного тока по одному тарифу.

СЕ-102

Счетчики серии СЕ-303 предназначены длч измерения активной и реактивной электрической энергии, активной, реактивной мощности, частоты напряжения, коэффициентов активной реактивной мощностей, углов между векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока в трехфазных четырехпроводых цепях переменного тока и организации многотарифного учета электроэнергии.

  • Электронная пломба;
  • Интерфейс EIA485;
  • Наличие ИК-порта IrDA1.0 и оптического интерфейса;
  • Реле управления нагрузкой;
  • Малое собственное энергопотребление;
  • Сигнализация об отклонении от лимитов по мощности и потреблению;
  • Защита памяти данных и памяти программ от несанкционированных изменений;
  • Устойчивость к климатическим, механическим и электромагнитным воздействиям.

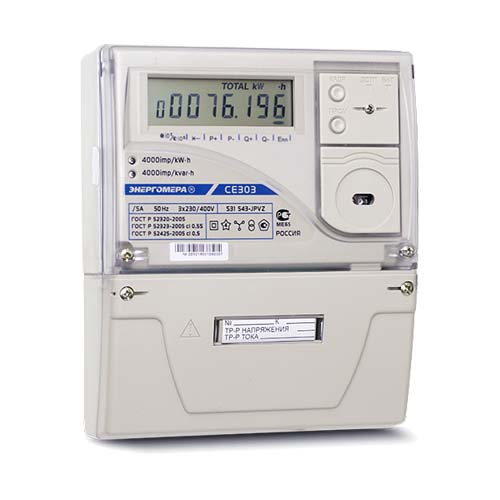

СE303-R33

Cчетчик электроэнергии трехфазный микропроцессорный многотарифный серии СE.

Устанавливается на рейку ТН-35 и в щиток.

Счетчик является трехфазным универсальным трансформаторного или непосредственного включения.

СE303-S31

Cчетчик электроэнергии трехфазный микропроцессорный многотарифный серии СЕ.

Устанавливается в щиток.

Читайте так же:
Счетчик купюр docash 3040 инструкция

Счетчик является трехфазным универсальным трансформаторного или непосредственного включения.

СE303-S34

Cчетчик электроэнергии трехфазный микропроцессорный многотарифный серии СЕ.

Устанавливается в щиток.

Счетчик является трехфазным универсальным трансформаторного или непосредственного включения.

Меркурий 231 АТ-01 I

Меркурий 231 АT-01 I 5(60)А/400В — 3 600 руб. (на 2 тарифа)
трёхфазный, многотарифный, прямого включения до 30 кВт, установка на DIN — рейку, межповерочный интервал 10 лет

цена от 2 шт. — 3 400р.
цена от 5 шт. — договорная
цены для электромонтажников и оптовых заказов уточняйте

цена Меркурий 231 аt 01 3 тарифа — 4 100р.

Описание модификации электросчетчика

Серия — Меркурий 231

Символы применяемые в обозначении прибора — AT-01I , где:

A – учет активной энергии
T – внутренний тарификатор (счетчик многотарифный, на 2 тарифа или на 3 тарифа)
I – IrDA (инфракрасный порт)

01 – обозначает соответствие модификации с данным цифровым индексом, следующим параметрам по току и напряжению:

Ном. (макс.) ток, [А] – 5(60)А

Номинальное напряжение, [В] – 400В (380 вольт)

Меркурий 231 ат установленный в щит учета электроэнергии 380в один из самых распространенных вариантов устройства ВРУ при выполнении технических условий сетевых организаций (МОЭСК, Мособлэнерго и др.). Проводя подключение электричества к частному дому 15 квт, многие выбирают именно этот электросчётчик. Причина популярности счетчика, выгодная цена на ат меркурий 231, для заказа звоните 8 499 922-17-70, 8 903 685-55-36.

>>> Специальные цены на Меркурий 231 АТ-01I — для СНТ (ДНП) и другим оптовым заказчикам. Доставка заказчику в Москве и Московской области (по согласованию). Транспортными компаниями во все регионы РФ. Согласовать условия +7 495 922-17-70

Электрический счётчик Меркурий 231 модификации АТ-01I является одним из самых распространенных приборов учёта электроэнергии по применению в бытовом сегменте, когда необходим самый простой вариант трёхфазного электросчётчика, без практически, каких либо, дополнительных параметров и интерфейсов связи, с возможностью ведения многотарифного тарифного расписания (двухтарифный в базе) потребления электрической энергии. Из возможностей коммуникации для связи с прибором Меркурий 231 ат 01i, предусмотрен лишь инфракрасный порт -IrDA, обозначенный литерой I в названии модификации данного электросчётчика. Для проведения коммутации, необходим прямой контакт с прибором учёта и специальный IrDA адаптeр, производитель предлагает модель ACT-IR220L, изображенную ниже (другое дополнительное оборудование Меркурий)

Данный адаптер, подключенный к компьютеру (ноутбуку), позволяет сервисным специалистам сетевых или сбытовых организаций, проводить опрос и/или настройки электросчётчиков, поддерживающих канал связи по инфракрасному соединению. Других интерфейсов связи модификация 231 AT 01I не имеет. Счётчик имеет возможность крепления на DIN — рейку и достаточно компактен (размеры — 142х157х65). Вывод информации происходит через ЖКИ дисплей. Как писали выше, счётчик Меркурий 231 трёхфазный, т.е. подходит для подключения 380В, в том числе и на подключение 15кВт, в загородном секторе. У нас на сайте можно оперативно заказать и выгодно купить Меркурий 231 АТ 01, цена на счётчик указана в начале страницы.

  • Счётчики обеспечивает измерение, учёт, хранение, вывод на ЖК-индикатор и передачу по интерфейсу IrDA следующей информации
    — количества учтённой активной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам:
    • всего от сброса показаний
    • за текущие сутки
    • за предыдущие сутки
    • за текущий месяц
    • за каждый из 11 предыдущих месяцев
    • за текущий год
    • за предыдущий год
  • Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток. Каждый день недели и месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута
  • Дополнительно счётчик обеспечивает измерение, вывод на ЖК-индикатор и передачу по по интерфейсу IrDA следующих параметров электросети:
    • мгновенных значений активной мощности по каждой фазе и по сумме фаз;
    • действующих значений фазных токов, напряжений, углов между фазными напряжениями
    • частоты сети
    • коэффициентов мощности по каждой фазе и по сумме фаз
  • Возможен контроль и управление нагрузкой через телеметрический выход внешними цепями коммутации для ограниченияотключения нагрузки потребителя при превышении установленных лимитов по энергии или мощности.
  • Наличие журнала событий (кольцевого по 10 записей на каждое событие) в котором фиксируются:
    • время включения выключения счётчика
    • время пропадания / появления фаз 1,2,3
    • время вскрытия / закрытия прибора
    • время коррекции тарифного расписания
    • время превышения установленных лимитов энергии и мощности
голоса
Рейтинг статьи
Ссылка на основную публикацию
