Импульсный стабилизатор напряжения постоянного тока

Импульсные стабилизаторы напряжения

В импульсных стабилизаторах (преобразователях) напряжения активный элемент (как правило полевой транзистор) работает в импульсном режиме: регулирующий ключ попеременно то открывается, то закрывается, подавая напряжение питания импульсами на накапливающий энергию элемент. В результате импульсы тока подаются через дроссель (или через трансформатор, в зависимости от топологии конкретного импульсного стабилизатора), который зачастую и выступают элементом, накапливающим, преобразующим, и отдающим энергию в цепь нагрузки.

Импульсы обладают определенными временными параметрами: следуют с определенной частотой и имеют определенную длительность. Данные параметры зависят от величины нагрузки, питаемой в текущий момент от стабилизатора, поскольку именно средний ток дросселя заряжает выходной конденсатор и, по сути, питает подключенную к нему нагрузку.

В структуре импульсного стабилизатора можно выделить три главных функциональных узла: ключ, накопитель энергии и цепь управления. Первые два узла образуют силовую часть, которая вместе с третьей составляет законченный контур преобразования напряжения. Иногда ключ может быть выполнен в одном корпусе с цепью управления.

Итак, работа импульсного преобразователя осуществляется благодаря замыканию и размыканию электронного ключа. Когда ключ замкнут, накопитель энергии (дроссель) подключен к источнику питания и накапливает энергию, а когда разомкнут — накопитель отключается от источника и тут же подключается к цепи нагрузки, тогда энергия отдается в конденсатор фильтра и в нагрузку.

В результате на нагрузке действует определенное среднее значение напряжения, которое зависит от длительности и частоты следования управляющих импульсов. Ток зависит от нагрузки, величина которой не должна превышать допустимый для данного преобразователя предел.

Принцип стабилизации выходного напряжения импульсного преобразователя основан на непрерывном сравнении выходного напряжения с опорным, и в зависимости от рассогласования этих напряжений, схема управления автоматически перестраивает соотношение длительностей открытого и закрытого состояний ключа (изменяет ширину управляющих импульсов посредством широтно-импульсной модуляции — ШИМ) либо изменяет частоту следования данных импульсов, сохраняя их длительность постоянной (посредством частотно-импульсной модуляции — ЧИМ). Значение выходного напряжения обычно измеряется на резистивном делителе.

Допустим, напряжение на выходе под нагрузкой в какой-то момент уменьшилось, стало меньше номинального. В этом случае ШИМ-регулятор автоматически увеличит ширину импульсов, то есть процессы накопления энергии в дросселе станут по длительности больше, и энергии к нагрузке, соответственно, будет передаваться тоже больше. Напряжение на выходе в результате вернется к номиналу.

Если стабилизация работает по принципу ЧИМ, то при уменьшении выходного напряжения под нагрузкой, увеличится частота следования импульсов. В итоге к нагрузке будет передаваться больше порций энергии и напряжение сравняется с требуемым номиналом. Здесь уместным будет сказать, что отношение длительности замкнутого состояния ключа к сумме длительностей замкнутого и разомкнутого его состояний — это так называемый коэффициент заполнения DC – duty cycle.

Вообще импульсные преобразователи бывают с гальванической развязкой и без гальванической развязки. В рамках данной статьи мы рассмотрим базовые схемы без гальванической развязки: повышающий, понижающий и инвертирующий преобразователи. В формулах Vin-входное напряжение, Vout-выходное напряжение, DC-коэффициент заполнения импульсов.

Понижающий преобразователь без гальванической развязки — buck converter или step-down converter

Ключ Т замыкается. При замыкании ключа диод Д заперт, ток через дроссель L и через нагрузку R начинает увеличиваться. Ключ размыкается. При размыкании ключа ток через дроссель и через нагрузку, хотя и уменьшается, но продолжает течь, так как он не может исчезнуть мгновенно, только теперь цепь замкнута не через ключ, а через диод, который открылся.

Ключ снова замыкается. Если за время пока ключ был разомкнут ток через дроссель не успел упасть до нуля, то теперь он опять увеличивается. Итак, через дроссель и через нагрузку все время действует пульсирующий ток (если бы не было конденсатора). Конденсатор сглаживает пульсации, благодаря чему ток нагрузки получается почти постоянным.

Выходное напряжение в преобразователе такого типа всегда меньше входного, которое здесь практически делится между дросселем и нагрузкой. Его теоретическое значение (для идеального преобразователя — без учета потерь на ключе и на диоде) можно найти по следующей формуле:

Повышающий преобразователь без гальванической развязки — boost converter

Ключ Т замкнулся. При замыкании ключа диод Д заперт, ток через дроссель L начинает увеличиваться. Ключ размыкается. Ток через дроссель продолжает течь, но теперь через открытый диод, причем напряжение на дросселе складывается с напряжением источника. Постоянное напряжение на нагрузке R поддерживается конденсатором C.

Ключ замыкается, ток дросселя снова нарастает. Выходное напряжение у преобразователя такого типа всегда больше входного, так как напряжение на дросселе прибавляется к напряжению источника. Теоретическое значение выходного напряжения (для идеального преобразователя) можно найти по формуле:

Инвертирующий преобразователь без гальванической развязки — buck-boost-converter

Ключ Т замкнулся. Дроссель L накапливает энергию, диод Д заперт. Ключ разомкнулся — дроссель отдает энергию в конденсатор С и в нагрузку R. Выходное напряжение здесь имеет отрицательную полярность. Его величина может быть найдена (для идеального случая) по формуле:

В отличие от линейных стабилизаторов, импульсные стабилизаторы обладают более высоким КПД в силу меньшего нагрева активных элементов, и потому требуют радиатор меньшей площади. Типичные недостатки импульсных стабилизаторов — наличие импульсных помех в выходных и входных цепях, а также более длительные переходные процессы.

Если Вам понравилась эта статья, поделитесь ссылкой на неё в социальных сетях. Это сильно поможет развитию нашего сайта!

Подписывайтесь на наш канал в Telegram!

Просто пройдите по ссылке и подключитесь к каналу.

Не пропустите обновления, подпишитесь на наши соцсети:

2.4.4 Импульсные стабилизаторы постоянного напряжения

Выходное напряжение линейных стабилизаторов обычно меньше U_вх на величину падения напряжения на регулирующем элементе. КПД непрерывных стабилизаторов мал (2575 %), так как на регулируемом элементе рассеивается значительная мощность. В импульсных стабилизаторах регулируемое сопротивление заменяется ключом. В качестве ключа обычно применяют транзистор, который периодически переходит из закрытого состояния в открытое и наоборот, подсоединяя или отсоединяя нагрузку, и тем самым регулируя среднюю мощность, забираемую ею от источника. Величина U_вых зависит от соотношения длительности открытого и закрытого состояний ключа. Частота переключений регулируемого элемента от единиц до сотен кГц, поэтому сглаживание пульсаций достигается малогабаритным фильтром, включенным после регулируемого элемента. Так как потери мощности в ключе малы, КПД достигает 0,850,95 при относительной нестабильности 0,1%.

Функциональная схема понижающего импульсного стабилизатора приведена на рис 2.4.18

.

В схеме управления СУ  сравнивающее устройство, ИОН  источник опорного напряжения, ИУ  импульсное устройство.

Регулируемый транзистор VT работает в режиме переключений и соединен последовательно с сопротивлением нагрузки R_н. Дроссель и конденсатор образуют сглаживающий фильтр для сглаживания пульсаций U_вых. Диод VD включен в обратном направлении.

Сигнал ошибки, возникший из-за дестабилизирующих факторов, подается со схемы сравнения, которая содержит ИОН, на вход ИУ. В ИУ происходит преобразование медленно меняющегося постоянного напряжения в последовательность импульсов. Если ИУ создает на своем выходе импульсную последовательность с постоянным периодом повторения и с меняющейся в зависимости от сигнала ошибки длительностью импульса t_и, то схему называют стабилизатором с широтно-импульсной модуляцией (ШИМ), если t_и = const, а меняется частота, то это стабилизатор с частотно-импульсной модуляцией (ЧИМ). Если же ИУ замыкает ключ при U_вых U_пор, то такую схему называют релейным или двухпозиционным стабилизатором. VT, VD, L, C образуют силовую цепь, а СУ, ИУ и ИОН  цепь управления.

Рассмотрим работу релейного стабилизатора (рис.2.4.19). При подаче U_вх VT открыт и ток через дроссель поступает в R_н. Конденсатор заряжается в течение t_и. Относительная длительность импульса и/T.U_L= U_вх—U_вых. Когда U_н U_нmax, в цепи ООС вырабатывается такой управляющий сигнал, который запирает VT и i_k=0 . В дросселе возникает противо-ЭДС, препятствующая снижению тока, что способствует отпиранию диода. Энергия, запасенная в фильтре, поступает в R_н. i_д протекает через дроссель, С, R_н, VD. При уменьшении i_д уменьшается U_н и когда U_н  U_н.мин, схема управления вырабатывает отпирающий сигнал, VT открывается, пропуская ток в нагрузку. i_L=i н=i_k+i_д. U_вых сохраняет заданный средний уровень U_н. Из равенства нулю постоянной составляющей напряжения на дросселе следует:

T( U_вх  U_вых)=(T  T) U_вых,

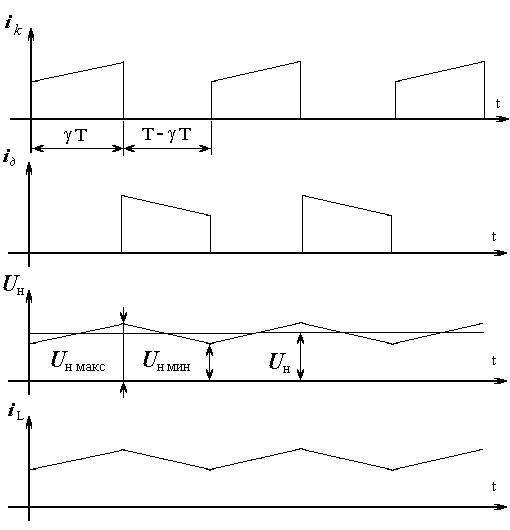

Принцип действия стабилизатора с ШИМ иллюстрирует рис.2.4.20. Частота переключения регулируемого транзистора постоянна. Изменяется соотношение между длительностями открытого и закрытого состояний регулирующего транзистора. На вход сравнивающего устройства (компаратора) подаются два сигнала, один из которых U_ГПН поступает с генератора пилообразного напряжения, а второй  с выходного делителя. Переключение транзистора будет происходить в момент равенства этих сигналов. При увеличении U_вх возрастает KU_вых, (K – коэффициент деления выходного делителя) что вызывает уменьшение длительности открытого состояния транзистора и соответствующее уменьшение U_н. По сравнению с релейным стабилизаторы с ШИМ более сложны и содержат большее число элементов.

В стабилизаторе с ЧИМ t_и =const , а частота изменяется. Недостатки такого стабилизатора: сложность схемы управления, обеспечивающей изменение частоты в широких пределах; уменьшение коэффициента сглаживания при уменьшении частоты. В стабилизаторах с ШИМ можно подобрать оптимальную частоту, при которой КПД наибольший.

В стабилизаторах с ЧИМ и ШИМ пульсации выходного напряжения меньше. В релейном стабилизаторе U_вых

принципиально не может быть равна нулю, так как периодическое переключение триггера в схеме управления возможно при изменении U_н в пределах от U _н.макс до U_н.мин.

В импульсном стабилизаторе с параллельным включением транзистора (рис.2.4.21) VT открыт в течение t_и =T, U_L U_вх, в дросселе накапливается энергия, а конденсатор разряжается на нагрузку. При запирании транзистора в дросселе наводится ЭДС самоиндукции.

U_вых = U_вх +U_L. Под действием этого напряжения открывается диод и конденсатор заряжается. Напряжение на дросселе U_L=U_вых— U_вх. Постоянная составляющая напряжение на дросселе равна нулю, поэтому

U_вх T = (U_вых х  U_вх)(T  T),

U_вых = U_вх /(1  ). (2.4.16)

Это стабилизатор повышающего типа.

В инвертирующем стабилизаторе (рис. 2.4.22) при открытом VT в течение T в дросселе запасается энергия, U_L= U_вх, конденсатор разряжается на нагрузку. При закрытом VT в дросселе индуцируется ЭДС с обратным знаком. U_L= U_вых в течение T-T. Конденсатор заряжается от дросселя через открытый диод. Так как постоянная составляющая напряжения на дросселе равна нулю,

Величина выходного напряжения может быть больше входного, если >0,5 и меньше входного, если 

Импульсный стабилизатор напряжения

Если вы желаете нормализовать подачу электроэнергии, тогда вам необходимо использовать импульсный стабилизатор напряжения. Это устройство способно надежно защитить ваши бытовые приборы от скачков напряжения.

Главным элементом этого стабилизатора считается регулирующий и интегрирующий элемент. Первый элемент способен нормализовать подачу напряжения. Интегрирующий элемент отвечает за накопление электроэнергии.

Импульсный стабилизатор напряжения и его принцип работы

Главным принципом работы считается то, что при закрытии электрической сети стабилизатор начнет накапливать электроэнергию. После размыкания сети накапливающий элемент выполнит передачу напряжения. Благодаря этому вы сможете избежать скачков и значительно понизить напряжение.

Накапливающий элемент может быть разным и все зависит от ряда факторов. Импульсные регуляторы могут работать двумя различными способами. Первый способ предполагает в себе использование ШИМ, а второй предполагает использование триггера Шмитта. Если вы не знаете, какие бывают стабилизаторы напряжения, тогда нужно прочесть соответствующую статью.

Стабилизатор с использованием ШИМ

Импульсный стабилизатор постоянного напряжения, который работает на основе ШИМ, имеет в своем составе:

1. Генератор.
2. Операционный усилитель.
3. Модулятор.

Работа ключа будет напрямую зависеть от напряжения. Влияние на скважность импульсов происходит с помощью частоты генератора и емкости интегратора. Когда ключ размыкается, начинается процесс передачи электричества. Также в устройстве присутствует операционный усилитель, который сравнить показатели входного и выходного напряжения и передаст их на модулятор.

Конечные импульсы могут характеризоваться отклонением скважности. Именно эти импульсы могут определять поведение ключа.

Стабилизатор с триггером Шмитта

Стабилизаторы, которые используют для своей работы триггер Шмитта, не содержат в себе большое количество элементов. Здесь главным элементом является именно триггер Шмитта, в который входит компаратор. Задачей этого устройства является сравнение напряжения.

Также следует отметить, что импульсные стабилизационные устройства могут работать только в отдельных направлениях. Они могут быть как понижающими, так и повышающими. Также можно встретить устройство, которое может изменять подачу напряжения. Если вы не знаете, зачем нужен стабилизатор напряжения, тогда нужно прочесть эту статью.

Схема понижающего импульсного стабилизационного устройства

Если разобраться детально, тогда можно понять, что схема импульсного стабилизатора состоит из:

1. Транзистора.
2. Катушки индуктивности.
3. Конденсатора.
4. Диода.
5. Нагрузки.
6. Устройства управления.

Если изучить схему этого устройства, тогда можно понять, что они могут иметь, как преимущества, так и недостатки.

Преимущества

Преимуществами импульсным стабилизаторов считаются:

1. Достаточно легкое достижение стабилизации.
2. Высокое КПД. Этого показателя удалось добиться благодаря использованию транзистора.
3. Значительного отсутствия чувствительности к частоте напряжения.
4. Включение импульсного стабилизатора всегда происходит мягко.
5. Устройство имеет небольшие размеры.

Недостатки

Кроме, преимуществ импульсные стабилизаторы также могут иметь и определенные недостатки. К основным из них можно отнести:

1. Устройство имеет высокую сложность. Здесь совмещено большое количество элементов и поэтому они могут выйти из строя.
2. Во время работы у стабилизатора могут возникать проблемы с перегрузкой. Это переходит из-за частого переключения.
3. Если возникнет поломка, тогда ликвидировать ее должен только профессионал.
4. Проводить настройку устройства должен только профессионал.
5. Если из строя выйдет тиристор, тогда на выходе вы сможете встретить проблемы с напряжением.

Сфера применения

Несмотря на сложность в работе импульсные стабилизаторы применяются практически везде. Наиболее распространенной считается сфера в радионавигационном оборудовании. Также их могут применять для телевизоров, которые имеют жидкокристаллический дисплей. Также их используют для оборудования, которое требует небольшое количество вольт.

Любой низковольтный прибор требует использования этого стабилизатора. Также их можно использовать для зарядки различных аккумуляторов.

Похожие статьи по теме

Поделитесь своим мнением Отменить ответ

Популярное на сайте

Опросы

• Карта сайта
• Обратная связь
• Реклама на сайте
• О сайте
• Литература
• Термины электрика

Наш сайт Все-электричество предоставляет вашему вниманию подробную информацию об электрике. Публикация наших материалов может разрешаться только в том случае если вы укажите ссылку на источник с указанием нашего проекта. Перед использованием нашего проекта рекомендуем прочесть пользовательское соглашение. Вся информация на сайте Все-электричество предоставлена в ознакомительных и познавательных целях. За применение этой информации администрация сайта ответственности не несет.

Импульсный стабилизатор напряжения

Импульсный стабилизатор напряжения — это стабилизатор напряжения, в котором регулирующий элемент работает в ключевом режиме [1] , то есть бо́льшую часть времени он находится либо в режиме отсечки, когда его сопротивление максимально, либо в режиме насыщения — с минимальным сопротивлением, а значит может рассматриваться как ключ. Плавное изменение напряжения происходит благодаря наличию интегрирующего элемента: напряжение повышается по мере накопления им энергии и снижается по мере отдачи её в нагрузку. Такой режим работы позволяет значительно снизить потери энергии, а также улучшить массогабаритные показатели, однако имеет свои особенности.

Содержание

Разновидности

Принцип действия

Важнейшими элементами импульсного источника питания являются ключ — устройство, способное за короткое время изменить сопротивление прохождению тока с минимального на максимальное, и наоборот, и интегратор, напряжение на котором не может измениться мгновенно, а плавно растёт по мере накопления им энергии и так же плавно падает по мере отдачи её в нагрузку. Простейшим примером такого элемента может служить конденсатор, перед которым включено некоторое ненулевое сопротивление (в качестве которого может служить, к примеру, внутреннее сопротивление источника питания) [замечание 1] .

Примечание

1. ↑ Конденсатор взят для наглядности, но в реальных схемах КПД такого преобразователя мал, и не превышает КПД линейных регуляторов, т.к. много энергии рассеивается на упомянутом сопротивлении, или излучается в виде электромагнитной энергии (см. «Two Capacitors Paradox»). Схемы, позволяющие достичь более высокого КПД описаны ниже.

Ключевой с триггером Шмитта

Несколько иначе устроен ключевой стабилизатор напряжения с триггером Шмитта (называемый также релейным или стабилизатором с двухпозиционным регулированием [2] ). В нём, при замкнутом ключе (1), входное напряжение поступает через ключевой элемент на накопитель (2), а выходное напряжение сравнивается с минимально допустимым напряжением и максимально допустимым напряжением в компараторе (4), который является входной составной частью инвертирующего триггера Шмитта (4)-(3). Как только выходное напряжение превышает максимально допустимое напряжение U_max, инвертирующий триггер Шмитта переключается в «0» и закрывает ключ (1). Накопитель разряжается, пока напряжение на нём не упадёт ниже минимально допустимого напряжения U_min, после чего инвертирующий триггер Шмитта переключается в «1», ключ снова открывается и процесс повторяется.
В середине диапазона стабилизации от U_min до U_max состояние ключа не изменяется.
Напряжения сравнения U_min и U_max формируются из опорного напряжения (5), при применении простого триггера Шмитта без обратной связи простыми делителями напряжения, а при применении более сложного триггера Шмитта с обратной связью более сложными для расчёта U_min и U_max цепями.

Такой стабилизатор прост по конструкции, частота замыкания/размыкания ключа в нём определяется суммой постоянных времени заряда и разряда накопителя (объекта управления) и разницей между максимально допустимым и минимально допустимым напряжениями и, при постоянной нагрузке, постоянна.

При двухпозиционном регулировании возможно использование не всех видов преобразований: например, невозможно использование описанного ниже повышающего преобразователя.

Ключевой с широтно-импульсной модуляцией

На рисунке изображена функциональная схема ключевого стабилизатора напряжения с широтно-импульсной модуляцией (ШИМ).

Когда ключ (1) замкнут, входное напряжение U_i через ключ поступает на интегратор (2). Интегратор накапливает энергию, подаваемую с ключа и отдаёт её в нагрузку, когда ключ разомкнут. В результате на выходе имеем усреднённое значение напряжения, которое зависит от входного напряжения и скважности импульсов, зависящей от частоты генератора и ёмкости конденсатора. Вычитатель-усилитель на операционном усилителе (4) вычитает из выходного напряжения напряжение сравнения (6) и усиливает разность. Усиленная разница поступает на модулятор (3). В модуляторе компаратор преобразует импульсы генератора (5) в прямоугольные импульсы, отклонение скважности которых от среднего значения, равного 2, пропорционально разности между выходным напряжением и напряжением сравнения. Поэтому, ключевой стабилизатор напряжения с ШИМ, при малых отклонениях выходного напряжения от напряжения сравнения работает как пропорциональный регулятор (П-регулятор). Обычно генератор выдаёт треугольные или пилообразные импульсы, которые преобразуются в прямоугольные с помощью порогового элемента с регулируемым порогом срабатывания (компаратора). Прямоугольные импульсы с выхода модулятора управляют замыканием и размыканием ключа (1).

При малых отклонениях выходного напряжения от напряжения сравнения скважность близка к 2, а частота работы ключа близка к частоте генератора модулятора. Ключ (транзистор) работает в наиболее благоприятном частотном режиме.

При больших отклонениях выходного напряжения от напряжения сравнения скважность приближается к или к , эквивалентная частота работы ключа в начале периода или в конце периода приближается к , ключ (транзистор) работает в наихудшем частотном режиме, в котором чаще всего и выходит из строя, затем ключ (транзистор) переходит в благоприятные, полностью открытое или в полностью закрытое состояние.

Диапазон частот

В отличие от блоков питания с сетевым трансформатором, импульсные блоки питания могут работать при достаточно высокой частоте преобразования. Повышение частоты позволяет уменьшить габариты и массу устройства. С верхней стороны диапазон частот преобразователей ограничивается требованиями ограничения источников помех для работы радиочастотной аппаратуры.

Обычно диапазон частот преобразователей составляет 20..80 кГц. При выборе частоты работы ключевых и ШИМ-стабилизаторов необходимо учитывать высшие гармоники токов.

Преобразователи на основе дросселя

Стабилизаторы с ёмкостным накопителем не получили широкого распространения, так как они хорошо работают только при достаточно большом внутреннем сопротивлении первичного источника. Такая ситуация возникает достаточно редко, т. к. внутреннее сопротивление источников питания стараются уменьшить, для отдачи большей мощности в нагрузку и меньших потерь энергии в источнике (например, внутреннее сопротивление бытовой сети электроснабжения в жилых помещениях составляет обычно от 0,05 Ом до 1 Ом). При работе от источника с маленьким внутренним сопротивлением в качестве накопителя энергии целесообразно использовать дроссель, либо более сложные комбинации дросселей и конденсаторов. Рассмотрим некоторые простые разновидности преобразователя.

Преобразователь с понижением напряжения

Кроме ключа S и дросселя L содержит диод D и конденсатор C. Когда ключ S замыкается, ток от источника течёт через дроссель L и нагрузку. ЭДС самоиндукции дросселя приложена обратно напряжению источника тока. В результате напряжение на нагрузке равно разности напряжения источника питания и ЭДС самоиндукции дросселя, ток через дроссель растёт, как и напряжение на конденсаторе C и нагрузке. При разомкнутом ключе S ток продолжает протекать через дроссель в том же направлении через диод D и нагрузку, а также конденсатор C. ЭДС самоиндукции приложена к нагрузке R через диод D, ток через дроссель постепенно уменьшается, как и напряжение на конденсаторе C и на нагрузке [3] .

Преобразователь с повышением напряжения

В этом преобразователе ключ установлен после дросселя. Когда ключ замкнут, ток от источника протекает через дроссель L, ток через него увеличивается, в нём накапливается энергия. При размыкании ключа ток от источника течёт через дроссель L, диод D и нагрузку. Напряжение источника и ЭДС самоиндукции дросселя приложены в одном направлении и складываются на нагрузке. Ток постепенно уменьшается, дроссель отдаёт энергию в нагрузку. Пока ключ замкнут, нагрузка питается напряжением конденсатора C. Диод D не даёт ему разрядиться через ключ S [4] .

Возможно также совмещение этой схемы с предыдущей, что позволяет произвольно изменять величину выходного напряжения: как повышать, так и понижать. Для этого перед дросселем устанавливаются диод и ключ, как в предыдущей схеме.

Инвертирующий преобразователь

В нём дроссель подключен параллельно источнику и нагрузке. Когда ключ S замкнут, ток от источника течёт через дроссель и быстро растёт. Когда ключ размыкается, ток продолжает течь через нагрузку R и диод D. ЭДС самоиндукции дросселя приложена в обратную сторону, по сравнению с напряжением источника. Поэтому напряжение к нагрузке также приложено в обратном направлении. Когда ключ S замкнут — диод D закрывается, а нагрузка питается зарядом конденсатора C [5] .

Во всех трёх схемах диод D может быть заменён на ключ [6] , замыкаемый в противофазе к основному ключу. Во многих случаях, особенно в низковольтных стабилизаторах, это позволяет увеличить КПД. Такую схему называют синхронным выпрямителем см. синхронное выпрямление (англ.)

Другие разновидности

Существуют другие разновидности импульсных преобразователей напряжения, использующихся в стабилизаторах. Например, такие преобразователи, как Обратноходовый преобразователь и Двухтактный преобразователь имеют индуктивную развязку выходных цепей, что позволяет питать с их помощью устройства, для которых недопустима гальваническая связь с питающей сетью.

Резонансный преобразователь имеет наилучшие условия работы ключей, что позволяет строить на его основе преобразователи большой мощности (до десятков киловатт) с достаточно высоким КПД. [7] [8] Однако его недостатком является сложность проектирования, что мешает его широкому распространению.

Квазирезонансный преобразователь обладает значительно более высоким КПД по сравнению с широтно-импусными модуляторами, благодаря чему обеспечивается минимальное энергопотребление в дежурном режиме и низкое тепловыделение в рабочем. Выходное напряжение БП регулируется за счет изменения частоты работы преобразователя. [9]

Особенности использования

Фильтрация импульсных помех

Импульсный стабилизатор напряжения является источником высокочастотных помех в связи с тем, что содержит ключи, коммутирующие ток [10] . Сложно подобрать такой режим работы ключей, чтобы коммутация происходила в моменты, когда через ключ не протекает ток при размыкании, или на ключе нулевое напряжение при замыкании. Поэтому в моменты коммутации возникают довольно значительные броски напряжения и тока, распространяющиеся как на вход, так и на выход стабилизатора. Для поглощения помех помехоподавляющие фильтры устанавливаются как на входе, так и на выходе стабилизатора.

Использование в сетях переменного тока

Рассмотренные импульсные преобразователи напряжения преобразуют постоянный ток на входе в постоянный ток на выходе. Для питания устройств от сети переменного тока необходимо устанавливать на входе выпрямитель и сглаживающий фильтр. Стоит отметить, что импульсный стабилизатор напряжения под нагрузкой имеет отрицательное дифференциальное сопротивление: при повышении напряжения на входе для сохранения выходного напряжения уменьшается входной ток, и наоборот. Если подключить такой стабилизатор через мостовой выпрямитель в сеть переменного тока, он станет источником нечётных гармоник [11] . Поэтому, чтобы обеспечить достаточный коэффициент мощности, требуется компенсатор.

Гальваническая развязка

Стоит отметить некоторые особенности импульсных стабилизаторов с точки зрения гальванической развязки цепей:

• Существование импульсных преобразователей напряжения с гальванической развязкой позволяет отказаться от низкочастотного сетевого трансформатора — необходимую гальваническую развязку будет осуществлять высокочастотный трансформатор, который работает на частоте десятков-сотен килогерц, и следовательно его габариты значительно меньше, чем обычного силового сетевого трансформатора работающего на промышленной частоте 50 Гц.
• Озвученное выше решение предполагает наличие относительно большого количества элементов, установленных до развязывающего трансформатора, а значит гальванически связанных с входными цепями. Эта часть, гальванически связанная с электрической сетью, обычно выделяется на платах либо штриховкой, либо чертой на слое сеткографической маркировки, или даже особой окраской, которая предупреждает человека о потенциальной опасности прикосновения к частям, расположенным в ней. Импульсные блоки питания в составе других приборов (телевизоров, компьютеров) закрываются защитными крышками, снабжёнными предупреждающими надписями. Если при ремонте импульсного блока питания необходимо включить его со снятой крышкой, рекомендуется включать его через развязывающий трансформатор или УЗО.
• Обратная связь в импульсных стабилизаторах также требует развязки. Для этой цели применяют либо отдельную обмотку на трансформаторе, с которой снимается напряжение для сравнения с опорным, либо напряжение снимается с выхода блока питания, а развязка управляющих цепей осуществляется с помощью оптрона.
• Часто помехоподавляющие фильтры на входе импульсных блоков питания соединяются с корпусом прибора. Это делается в том случае, если предполагается подключение защитного заземления корпуса. Если защитным заземлением пренебрегли, то на корпусе прибора образуется потенциал относительно земли равный половине сетевого напряжения. Конденсаторы фильтров, как правило, имеют небольшую ёмкость, поэтому прикосновение к корпусу такого прибора неопасно для человека, но одновременное прикосновение чувствительными частями тела к заземленным приборам и к незаземленному корпусу ощутимо (говорят, что прибор «кусается»). Кроме того потенциал на корпусе может быть опасен для самого прибора.
