Как узнать нагрузку по счетчику

Как узнать нагрузку по счетчику

Учет электроэнергии для предприятий

Комплексные решения для малого и среднего бизнеса

Передача почасовых отчетов в энергокомпании

Сдача отчетности в форматах 80020 по регламентам энергокомпаний

Снижение стоимости электроэнергии до 35%

Перевод на выгодную ценовую категорию «Под ключ»

Контроль качества электроэнергии

Фиксация отклонений напряжения и подготовка претензий к энергокомпаниям

Оперативный контроль электропотребления объектов в любое время на своем мобильном устройстве

Электросчётчики с модемами

Комплекты оборудования для быстрого внедрения АСКУЭ

Решения на базе Ваших счётчиков

АСКУЭ с модемом или без него

Как проверить работоспособность счетчика

Счетчик как и любой другой механизм может сломаться или начать работать не правильно. Как проверить счетчик?

Для этих целей созданы специальные приборы – эталонные электросчетчики, которые подключаются последовательно с проверяемым счетчиком, и определяют погрешность работы под нагрузкой.

Вот примеры переносного оборудования для проверки трехфазных счетчиков:

Но это дорогостоящие приборы (100-350 тыс. руб), и приобретать их только для собственного использования не целесообразно, т.к. дешевле обратиться в специализированную организацию.
Если и такой возможности нет, в этой статье мы расскажем, как проверить работоспособность электросчетчика с помощью секундомера, эталонной нагрузки или токовых клещей с мультиметром.

Сразу отметим, этот способ применим только для предварительной оценки работоспособности приборов учета, и если, что-то не сойдется, это не повод составлять акты и бежать с ними в суд, а означает, что имеет смысл разбираться дальше (проверить схему подключения, вызывать специалистов с нормальным прибором).

Первым шагом с помощью токовых клещей измеряются токи по фазам и фазные напряжения для определения фактической мощности:

Pф = (Ia*Ua+Ib*Ub+Ic*Uc) * cos(fi) — это для трехфазного счетчика. Однофазный считайте по одной фазе.

Если есть эталонная нагрузка (например, мощная лампа накаливания, или обогреватель) с известной мощностью (Pф), то первый шаг можно пропустить.

Вторым шагом определяется учитываемая мощность. Если счетчик с цифровым дисплеем, мощность выводится на экран, а если счетчик с механическим табло, то учитываемая мощность вычисляется исходя из частоты вращения диска счетчика или мигания светодиода.

На табло счетчика выведена «постоянная счетчика» (А), определяющая какое кол-во импульсов (оборотов диска) счетчика соответствует потреблению в 1кВтч.

Делаем замер за какое время (Т в сек) счетчик делает N оборотов. Тогда учитываемая мощность составит:

Pу = 3600*N*Kтт / (A*T), где

Ктт — коэффициент трансформаторов тока, Ктт=1, если счетчик подключен в сеть напрямую без трансформаторов тока.

И по окончании сравниваем две мощности Pу и Pф. Отклонение больше 20-30% дает повод задуматься.

Проблемы такой проверки:

1. в определении коэффициента мощности (cos(fi)) — он «плавает» в зависимости от типа нагрузки. Но с определенной долей погрешности можно его оценить. Для поселковых электрических сетей примем cos(fi) равным 0,95.

2. в неравномерности нагрузки и напряжения. Они при проведении замеров изменяются. На напряжение в сети мы не можем повлиять, а обеспечить постоянную нагрузку на время замеров — в наших силах. Например, оставьте в работе только обогреватель.

Читайте так же:
Плагин счетчик скачиваний для wordpress

3. замеры лучше выполнять парой — один токовыми клещами делает измерения, другой — отсчитывает секундомером время и считает обороты диска.

4. не всегда удается замерять импульсы, счетчик моргает или слишком медленно или слишком быстро. Если быстро — снизьте нагрузку, медленно — увеличьте нагрузку или время замеров.

Проведите замеры и расчеты несколько раз, если результаты совпали, значит велика вероятность правды.

Как узнать нагрузку по счетчику

Все работы выполняются лично

  • > Главная
  • > Контакты
  • > Отзывы
  • > Стоимость
  • > Работы (фото)
  • > Услуги, консультация
    • > Замена (монтаж, электромонтаж) проводки (электропроводки) в квартире, доме, коттедже
    • > Замена проводки (электропроводки) в жилых помещениях
    • > Замена проводки (электропроводки) в комнате (зале, гостиной)
    • > Замена проводки (электропроводки) в комнате (спальне)
    • > Замена проводки (электропроводки) в ванной комнате и туалете
    • > Замена или реконструкция проводки (электропроводки) на кухне
    • > Замена проводки (электропроводки) в коридоре (прихожей)
    • > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) в деревянном доме
    • > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) на даче
    • > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) в подъезде
    • > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) в гараже
    • > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) в подвалах и чердаках
    • > Замена (реконструкция, монтаж, электромонтаж) проводки (электропроводки) в производственных, торговых и офисных помещениях
    • > Замена алюминиевой проводки (электропроводки) на медную
    • > Работы по реконструкции электропроводки. Перенос, замена счётчика
    • > Подключение бытовой техники. Электроплита с духовкой
    • > Сборка, ремонт и реконструкция электрощитов
  • > Акции
  • > С чего начать, как делать?
    • > Безопасная электропроводка. Проектирование и реконструкция
    • > Советы начинающим строить или делать ремонт
    • > Пример реконструкции электропроводки кухни
    • > Пример реконструкции электропроводки кухни. Вариант 2
    • > Реконструкция электропроводки кухни. Ответы на вопросы и комментарии
    • > Кухня. Вопросы, на которые надо ответить
    • > Как защитить электропроводку
    • > Как защитить электропроводку. Немного истории
    • > Что такое реле напряжения. Обзор
    • > Оснастка электрика. Тестер розеток PM6860DR
    • > Как правильно соединить провода. Соединение сваркой
    • > Как правильно соединить провода. Сварочное соединение медных и алюминиевых проводов
    • > Как заменить розетку
    • > Как перенести счётчик. Бюджетный вариант
    • > Как измерить потребляемую мощность и проверить счётчик
    • > Как рассчитать оплату за электроэнергию
    • > Возможные причины большого расхода электроэнергии
    • > Как экономить электричество. Ваттметр PC02600
    • > Как экономить электричество. Ваттметр PC02600. Продолжение
    • > Что полезно знать о счётчике электрической энергии
    • > Как измерять основные электрические величины
    • > Счётчик электрической энергии. Вопросы и ответы
    • > Работа над ошибками
    • > Будь осторожен! Развод возможен
    • > Коротко об электрических щитах
    • > Опыт применения автоматики в нестабильной сети
    • > Выбери (почему именно?) меня

permelectric.ru

Новости

спецпредложение

Скидка на работу до 10% подробно

Выбери (почему именно?) меня

Здесь вы узнаете, как найти хорошего мастера и почему лучше обратиться именно к нам. Подробно

Читайте так же:
Как сброс счетчика принтер samsung scx 4300

Как измерить потребляемую мощность и проверить счётчик

Как измерить потребляемую мощность и проверить счётчик

Знать мощность требуется во многих случаях. Например: Для расчёта требуемых сечений кабеля электропроводки.

Для определения расхода электроэнергии (потребляемая мощность). Остановимся на потребляемой мощности подробней.

Обозначение мощности – английская буква P. Единица измерения – Ватт (W, Вт). 1000 Вт = Киловатт

Единица измерения использованной электроэнергии Киловатт-час. Киловатт-час равен количеству энергии, потребляемой устройством мощностью один киловатт в течение одного часа (мощность, умноженная на время).

Сейчас много бытовой техники. В таблице (опубликована в интернете, со многими данными можно поспорить) приведены ориентировочные данные мощности, количества бытовой техники среднестатистической семьи. Указаны примерное время работы в часах и месячный расход электроэнергии.

ориентировочные данные мощности, количества бытовой техники, время работы в часах и месячный расход электроэнергии.

Конечно данные усреднённые, можно составить подобную таблицу для своей техники. Посчитать по новым данным. Если реальный расход и примерный расчёт на много отличаются, есть повод проверить счётчик.

Как можно измерить мощность в быту? Самый распространённый способ при помощи счётчика электроэнергии.

По современному счётчику электроэнергии можно узнать не только расход электроэнергии. Можно определить ещё несколько видов нужной информации.

Для примера фото шкалы одного современного счётчика:

шкала счётчика

Данный счётчик показывает показания в киловатт*часах по тарифам: 1 – дневной, 2 – ночной, 3 (4) тарифы. В Перми 3 тарифа. В других городах другое количество тарифов (выходные, праздничные дни и тд.) Существуют счётчики учитывающие большее количество тарифов.

Показывает мощность (Р) в Ваттах.

Е – kW*h показания, в случае, если счётчик используется в местности где однотарифный учёт. При многотарифном учёте это является суммой показаний тарифов. Этот показатель мы видим в данный момент на дисплее прибора.

6400 imp/(kW*h) Это передаточный коэффициент — количество импульсов (сколько раз загорается индикатор) в одном Киловатт*часе. Или число оборотов диска (импульсов индикатора) за которое счётчик насчитает один киловатт*час. Для данного счётчика – 6400 импульсов / КВт *час

Не все счётчики измеряют мощность. На всех обязательно указывается:

сколько оборотов сделает диск в одном КВт *час (для электромеханических счётчиков).

Количество импульсов (сколько раз загорается индикатор) в одном Киловатт*час (для электронных счётчиков).

При наличии этих данных и секундомера можно определить мощность.

Есть токоизмерительные клещи? Тогда можно сравнить фактическую мощность и мощность, учитываемую счётчиком. Значит, с точностью достаточной для домашних условий, проверить счётчик.

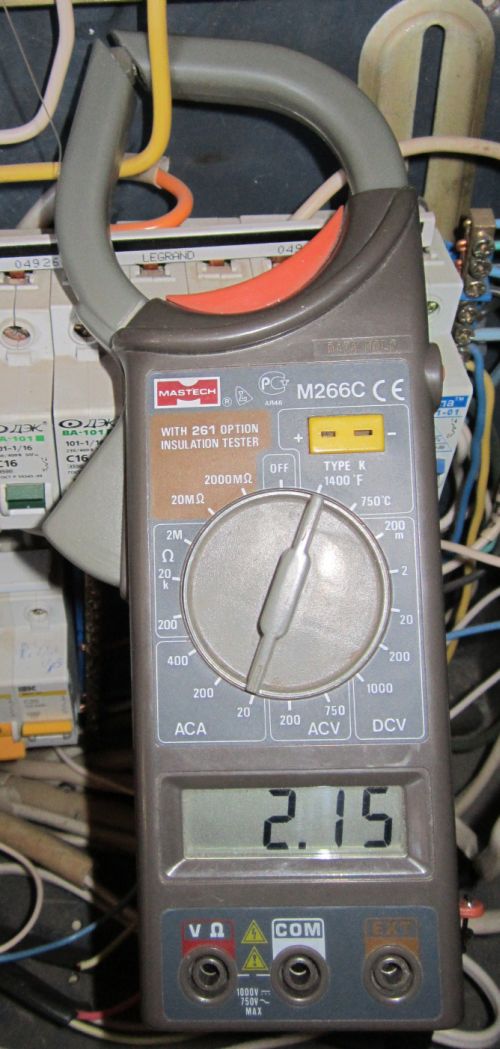

Измеряем ток

Возникли сомнения в точности счётчика электрической энергии? Уверены в своих силах и имеете навыки работы с приборами? Тогда приступаем к замерам, расчётам и проверке счётчика.

Замеры нужно проводить при включенной активной нагрузке. Например, лампы накаливания (только не энергосберегающие и светодиодные). Можно также включить утюг, бытовой нагреватель или чайник, но они могут нагреться и выключиться в самый не подходящий для нас момент. Реактивная нагрузка (техника с электродвигателями и трансформаторами — холодильник, пылесос, стабилизатор …) внесёт дополнительные погрешности.

Читайте так же:
Проверенные фирмы по поверке счетчиков

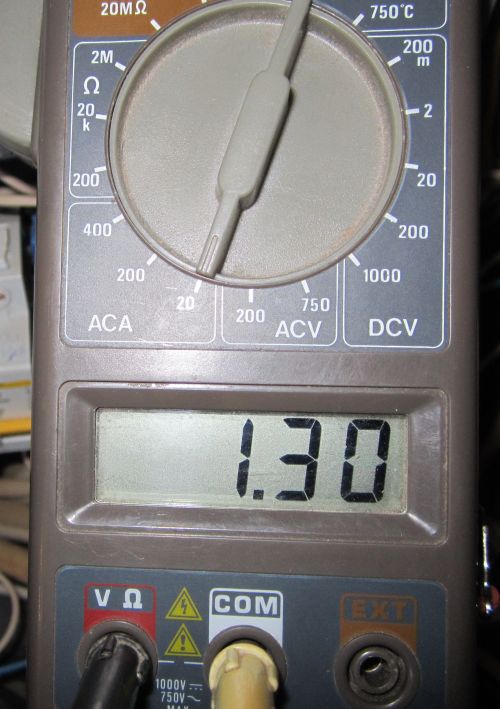

Измеряем ток для расчётов

Данные измерений 1,3 А (I = 1.3 Ампера)

Измеряем напряжение для расчётов

Данные измерений 220 В (U = 220 Вольт)

Считаем мощность фактическую: Pф = U*I / 1000 220*1.3 / 1000 = 0.286 КВт (286Вт)

Считаем мощность, учитываемую счётчиком. Воспользуемся следующей формулой:

Pу = (3600*N)/(A*T), = (3600*16) / (6400*30) = 0,3КВт (300 Вт)

где: T – время, за которое произойдёт N импульсов (оборотов), измеряется в секундах;

A – передаточное число счётчика, в нашем случае 6400; N — в нашем случае 16 импульсов за 30 секунд.

Проверим отклонения P = (Pу – Pф) / Pф = (0,3 – 0,286 / 0,286) * 100 = 1.4 %

Результат не должен превышать 10%. Нормальный результат.

Мы конечно не лаборатория. В лаборатории приборы точнее и вовремя поверяются. Наши приборы имеют погрешность, может даже недопустимую. Для «домашнего использования» можно сделать вывод — счётчик нормальный, надо проверять проводку, электроприборы.

Для проверки электроприборов и проводки лучше вызвать специалиста. Причин может быть много. Для определения и устранения основной причины требуется опыт, приборы, знания и умения.

Проверка электросчётчика в домашних условиях

К ак можно проверить точность работы электросчётчика, не прибегая к помощи специалистов.

Эта статья предназначена, прежде всего, для тех, кому по роду деятельности или по складу характера (а душевный комфорт – залог здорового сна) необходимо заботиться о максимальной экономии электрической энергии.

Итак, если вы видите, подозреваете, что ваш счётчик считает неверно, и это беспокойство усиливается, каждый раз, когда в конце месяца вы отдаёте честно заработанные деньги на оплату электроэнергии, то вам следует провести небольшое расследование в рамках своего хозяйства.

Естественно, что наиболее точный ответ по работе вашего электросчётчика дадут в метрологической лаборатории. Это стоит довольно приличных денег, да к тому же, в случае подтверждения ваших подозрений, придётся покупать новый прибор учёта. Поэтому для начала лучше проверить его своими силами. И в том случае, если вы обнаружите, что ваша переплата за электрическую энергию существенна, то со спокойной душой можете покупать новый счётчик. Но это если срок гарантии на ваш прибор уже истёк. А в период действия гарантийных обязательств вы просто идёте в магазин, продавший вам некачественный товар, и меняете его.

Ну вот вы и приняли решение о правильности учёта расхода электрической энергии. С чего же начать? Для крупных промышленных предприятий всё просто – у них есть собственные метрологические службы. Этот вариант мы и не рассматриваем. Если же вы связаны с электрохозяйством непроизводственной организации или производственной, но недостаточно большой, чтобы иметь хорошую службу электриков, то вам необходимо сделать следующее.

Приобретите токоизмерительные клещи. Очень полезный инструмент. С его помощью вы всегда можете контролировать нагрузку в ваших сетях. В нашем случае клещи понадобятся для точного определения фактической мощности тока, проходящего через счётчик (или через трансформаторы тока, к которым подключен счётчик).

Читайте так же:
Энергомера счетчик се 302 r31

Для обычных же граждан, желающих разобраться с расходом электроэнергии у себя дома, но не имеющих желания покупать для этого какие бы то ни было устройства, клещи приобретать не обязательно. Мы рассмотрим оба случая.

Итак, мы готовы начать наши опыты. Что представляет из себя проверка электросчётчика? Ответ очевиден – это сравнение реального (фактического) потребления электроэнергии с теми цифрами, которые нам показывает табло или циферблат счётчика.

Реальное потребление мы с достаточной точностью можем измерить только на довольно непродолжительном отрезке времени, потому что нагрузка постоянно меняется, в зависимости от деятельности человека. Поэтому при проверке счётчика измеряют мгновенную (то есть действующую в данный момент времени) нагрузку. Это делается двумя способами:

1. С помощью токоизмерительных клещей.

2. С помощью подключения приборов заведомо известной мощности.

В первом случае измеряется ток, проходящий в каждой фазе сети, в которую включён счётчик. Токи всех задействованных фаз суммируются, полученная сумма умножается на 220 – получили действующую нагрузку.

Если нет токоизмерительных клещей, то нужно включить только те приборы, мощность которых нам известна довольно точно. Это обычные лампы накаливания, электрочайник и т.п. Но никаких энергосберегающих ламп и электродвигателей! Они искажают реальную картину. Не электрику это трудно понять, но поверьте – это так.

В общем, включите как можно больше ламп накаливания и сложите их номинальные мощности. Всё остальное должно быть отключено. Вот мы и измерили реальную нагрузку в данный момент времени. Осталось выяснить, с чем же её сравнивать. На лицевой панели счётчика вы найдёте все необходимые для анализа его работы данные. Это:

— вращающийся диск, либо пульсирующая лампочка (индикатор);

— передаточное число счётчика – обозначается буквой r или буквой А.

Теперь нам понадобится секундомер. С помощью секундомера измеряем время полного оборота диска или время, за которое индикатор произведёт определённое количество импульсов (число импульсов выбираем в зависимости от интенсивности – чем чаще мигает, тем больше импульсов нужно взять для большей точности измерения). Так мы производим измерение нагрузки, которую учитывает счётчик. Эти замеры нужно производить, по возможности, одновременно с измерением реальной нагрузки.

Теперь поясним, как по измеренному времени определить нагрузку. Что такое передаточный коэффициент? Это число оборотов диска или импульсов индикатора, за которое счётчик насчитает один киловатт*час. Чтобы определить мгновенную нагрузку, учитываемую счётчиком, нужно воспользоваться следующей формулой:

где: T – время, за которое произойдёт N импульсов (оборотов), измеряется в секундах;

A – передаточное число счётчика.

Вот и всё. Теперь сравниваем результаты обоих измерений. Если есть заметная разница, то производим замеры ещё несколько раз, чтобы исключить все ошибки измерений. Если результат подтвердился, производим экономический расчёт и решаем, стоит ли тратиться на новый электросчётчик. Всё довольно просто, если разобраться. Нужно лишь желание. Экономьте в своё удовольствие!

Читайте так же:
Что значит трансформаторное включение счетчика

dela-v-dome.ru

Ремонт, электрика, бытовая техника, отправка вещей, продажа

Посчитать включенную нагрузку? Легко!

Любой электросчетчик имеет надпись на табло, сколько импульсов, если счетчик электронный, или оборотов, если счетчик индуктивный, приходится на один кВт*час. Следовательно, если подсчитать за какой-то промежуток времени число импульсов( или число оборотов диска) и сделать несложные вычисления, то можно узнать включенную нагрузку.

Подсчитаем, к примеру, какую нагрузку потребляют приборы в дежурном режиме. В дежурном режиме почти все электроприборы потребляют небольшую энергию. Это такой режим, когда вилка прибора включена в розетку, но сам электроприбор не работает.

Наша задача посчитать число миганий индикатора на табло электросчетчика (или число оборотов диска) за 1 минуту. Удобнее будет пользоваться таймером из меню сотового телефона, чем секундомером, т.к. наши глаза и внимание будут направлены на подсчет импульсов.

Если при включении мощной нагрузки импульсы появляются часто (одна вспышка светодиода -это один импульс), то при нахождении всех приборов в дежурном режиме импульсы появляются редко. Поэтому таймер надо поставить на 30 секунд, или даже на 1 минуту.

Выключите все лампы в квартире (если темно в месте установки счетчика, то возьмите фонарик на батарейках), дождитесь выхода холодильника из рабочего режима ( это значит, что он не должен шуметь в момент подсчета импульсов). Включайте таймер и считайте импульсы. Когда таймер отработает, он подаст звуковой сигнал, по которому подсчет надо закончить.

Пусть за 1 минуту вы насчитали 4 импульса. 1 минута — это 60 секунд. Подсчитаем сколько импульсов мы бы насчитали за час.

Составляем пропорцию:
60 секунд — 4 импульса
3600 секунд — Х импульсов.
Х=(3600 * 4)/60=240 импульсов.

Теперь обращаем внимание на данные счетчика, указанные на нем, а именно, сколько импульсов выдает счетчик при нагрузке равной 1 кВт*час. Пусть эта цифра имеет значение, как на картинке вверху, 3200.

Следовательно, при нагрузке равной 1 кВт*час, т.е. 1000 Вт*час, мы получаем 3200 импульсов, а какова будет нагрузка при 240 импульсах за час? Составляем пропорцию:

3200 импульсов — 1000 вт*час
240 импульсов — Х вт*час.

Отсюда, Х= (240 * 1000)/ 3200 = 75 вт*час.

Вот и думайте, много это или мало. Прикиньте, сколько это будет за месяц, если в сутках 24 часа, а в месяце 30 суток. Может Вы решите для экономии выключать зарядные устройства, компьютеры и другие приборы от сети, когда они не используются?

Внимание!При наличии индуктивного счетчика подсчет ведем аналогично, только подсчитываем не импульсы, а обороты диска.
