Стабилизатор тока на LM317 для светодиодов

Рассмотрим самый простой вариант изготовления светодиодного драйвера своими руками с минимальными затратами времени. Для расчёта стабилизатора тока на LM317 для светодиодов используем калькулятор, которому необходимо указать требуемую силу тока для LED диодов. Предварительно составьте схему включения светодиодов, учитывая максимальную мощность микросхемы и блока питания для светодиодов. Заранее поищите систему охлаждения для всей конструкции.

• 1. Схема подключения
• 2. Пример расчётов и сборки
• 3. Основные электрические характеристики
• 4. Импульсные драйверы

Калькулятор

Схема подключения

О различных способах питания светодиодов от 12 и 220 вольт прочитайте в статье «Как подключить светодиод«.

Для изготовления стабилизатора тока на LM317 с возможностью регулирования, вместо постоянного резистора поставить мощное переменное сопротивление. Номинал переменного сопротивления можно вычислить, указав калькулятору границы регулирования. Сопротивление может быть от 1 до 110Ом, это соответствует максимальному и минимальному. Но рекомендую отказаться от регулировки Ампер в нагрузке переменным сопротивлением. Правильно реализовать будет сложно и лишком большой будет нагрев.

Мощность постоянного резистора для стабилизатора тока по рассеиванию тепла должна быть с запасом, вычисляется по формуле:

• I² * R = Pвт
  сила тока в квадрате умноженное на сопротивление резистора.

В качестве блока питания можно использовать трансформаторный или импульсный источник напряжения с полярным напряжением. В качестве выпрямителя лучше использовать классический диодный мост, после которого установлен конденсатор большой емкости.

Регулятор тока на LM317 LM317T работает по линейному принципу, поэтому может достаточно сильно нагреваться из-за невысокого КПД. Наличие приличного радиатора обязательно. Если контроль нагрева показал низкую температуру нагрева, то его можно уменьшить.

Если количество Ампер требуется более 1,5А, то в стандартную схему надо добавить пару элементов. Можно получить до 10А, установив мощный транзистор KT825A и резистор на 10ом.

Этот вариант подходит для тех, у кого под рукой нет LM338 или LM350.

Вариант стабилизатора тока на 3А сделан на транзисторе КТ818, Амперы в нагрузке регулируются и рассчитывается во всех схемах одинаково на калькуляторе.

Пример расчётов и сборки

Если собрать очень хочется а подходящего блока питания нет, то есть несколько вариантов это решить. Выменять у соседа или подключить схему к батарее на 9V типа Крона. На фото видно всю схему в сборе со светодиодом.

Если для светодиодов необходим 1А, то указываем это в калькуляторе и получаем результат 1,25ом. Резистора точно такого номинала нет, поэтому устанавливаем подходящий с номиналом в сторону увеличения Ом. Второй вариант, это использовать параллельное и последовательное подключение резисторов. Правильно подключив несколько сопротивлений получим необходимое количество Ом.

Ваши стабилизаторы тока на LM317 будут похожи на ниже представленные изделия.

А если вы страдаете полным светодиодным фанатизмом, то будет выглядеть так.

Основные электрические характеристики

Настоятельно рекомендую не эксплуатировать LM317 на предельных режимах, китайские микросхемы не имеют запаса прочности. Конечно есть встроенная защита от короткого замыкания и перегрева, но не надейтесь что она будет срабатывать каждый раз.

В результате перегрузки может выгореть не только ЛМ317 но и то что к ней подключено, а это уже совсем другой ущерб.

Основные параметры LM317:

1. входное до 40В;
2. нагрузка до 1,5А;
3. нагрев до 125°;
4. регулятор КЗ.

Если нагрузки в 1А вам будет недостаточно, то можно применить более мощные модели стабилизаторов LM338 и LM350, 5А и 3А соответственно.

Внешний вид LM338

Для улучшения теплоотдачи увеличен корпус TO-3, такой часто встречается у советских транзисторов. Но выпускается и в малом корпусе TO-220, рассчитанном на меньшие нагрузки.

Параметры LM338:

1. входное до 32V;
2. нагрузка до 5А;
3. защита от перегрева и короткого замыкания.

Расположение контактов на LM338

Импульсные драйверы

Благодаря китайскому трудолюбию блоки питания, стабилизаторы тока и напряжения можно купить в зарубежных интернет-магазинах по 50-150руб. Регулировка приводится небольшим переменным сопротивлением, при 2-3 Амперах они не требуют радиатора для охлаждения контроллера драйвера. Заказать можно например на популярном базаре Aliexpress.com Основной недостаток, это ждать 2-4 недели, но цена самая низкая, можно брать сразу полкило.

Часто ищу на Авито в своём городе, способ быстрый и недорогой. Я и многие другие заказывают стабилизаторы с запасом, вдруг будут неисправные. Затем лишнее продают по объявлениям, и всегда можно поторговаться.

Здравствуйте! мне понравилась схема токового стабилизатора в паре с транзистором кт818. а можно ли Вас попросить нарисовать схему с транзистором кт 808 или 2n3055, у меня просто 10 штук дома лежит. Спасибо.

Нарисовать мало, схему надо опробовать и настроить. Лучше купить обычный KT818.

Здавствуйте, спасибо вам за ценные статьи и советы, узнал много нового. Подскажите пожалуйста, хочу подключить 3 светодиодные матрицы по 10 Вт., полный спектр от ноутбучного блока 40вт. Правильно ли я понял, потребуется три стабилизатора тока и три резистора, подключать все три матрицы(с установленными в каждой стабилизатором и резистором) параллельно? Какого сечения провод выбрать, и нет ли подводных камней с «полным спектром»?

Читайте раздел «Питание» на моём сайте.

Испытывал я ЛМ317Т в качестве регулятора напряжения (две штуки). Хочу сказать, что защиты от КЗ методом ограничения тока у нее НЕ ОБНАРУЖЕНО. Валит 1,6 А, 1,8 А, если плавно повышать проводимость микросхемы. Может, мне попались две подделки?

Наверное подделка, у меня отключается она при замыкании.

Добрый день!
Я правильно понял: для безотказной работы светодиода, в сети автомобиля с напряжением 14,5 в ,достаточно стабилизатора тока?Или необходимо ещё стабилизировать напряжение?
Вами указан готовый китайский стабилизатор тока на плате с LM317,конденсатором и 2а клемника,но он вроде как является стабилизатором напряжения(судя по описанию продавцом) ссылка на товар:
Что посоветуете использовать для подключения китайской светодиодной ленты в автомобиле?

Прочитайте статью про подключение светодиодной ленты в авто

Калькуляторы

Здесь представлено сразу несколько моих программ:

Все они написаны для упрощения тех или иных расчетов, поэтому я объединил их в одну группу. Ниже приведено подробное описание каждой программы.

LED Calc

LED Calc — это удобная программа для расчета резистора для светодиодов. В программе необходимо указать напряжение источника питания, напряжение и ток светодиода, а также указать тип соединения (параллельное / последовательное) и количество светодиодов. После нажатия на кнопку Рассчитать программа выведет точное значение сопротивления резистора, стандартное значение (из ряда E24), а также мощность резистора и общую мощность потребляемую схемой. Ниже представлен интерфейс программы. Следует помнить, что данный способ подключения подходит для маломощных (10-50 мА) светодиодов. В более мощных случаях становится заметным низкий КПД и ухудшаются стабилизационные возможности.

MC34063 Calc

MC34063 Calc — это удобная программа для расчета преобразователей напряжения на микросхеме MC34063. MC34063 – универсальная микросхема для самых простых импульсных преобразователей. Как известно, по сравнению с традиционными линейными, импульсные преобразователи являются более эффективными. На MC34063 можно построить понижающие, повышающие и инвертирующие преобразователи без применения внешних переключающих транзисторов.

Основные технические характеристики MC34063:

• Широкий диапазон значений входных напряжений: от 3 В до 40 В;
• Высокий выходной импульсный ток: до 1,5 А;
• Регулируемое выходное напряжение;
• Частота преобразователя до 100 кГц;
• Точность внутреннего источника опорного напряжения: 2%;
• Ограничение тока короткого замыкания;
• Низкое потребление в спящем режиме.

Подробную информацию по микросхеме можно получить из документации

Программа позволяет рассчитывать все три топологии преобразователей. Тип преобразователя определяется автоматически из введенных параметров (Vin > Vout — понижающий, Vin LM317 Calc — это удобная программа для расчета стабилизатора напряжения с использованием микросхемы LM317. В случае если в схеме нужен стабилизатор на какое-то не стандартное напряжение, то прекрасным и простым решением будет использование популярного интегрального стабилизатора LM317T (корпус TO-220).

Основные технические характеристики LM317:

• Широкий диапазон значений выходных напряжений от 1,2 до 37 В;
• Высокий выходной импульсный ток: до 1,5 А;
• Максимальная рассеиваемая мощность 20 Вт;
• Встроенная защита от короткого замыкания;
• Встроенная защита от перегрева.

Подробную информацию по микросхеме можно получить из документации

Программа позволяет производить расчет выходного напряжения по известным значениям сопротивлений R1 и R2, а также расчет R1 (или R2) по известным значениям Vout и R2 (или R1). Для удобства в окне программы приводится схема стабилизатора. Программа выводит точное значение сопротивлений резисторов, а также стандартное значение (из ряда E24). При работе с программой необходимо учитывать, что окно ввода рассчитываемого значения, будет недоступно для ввода (поскольку это значение и будет рассчитано). Интерфейс программы представлен ниже.

Buck Calc

Buck Calc — это удобная программа понижающего преобразователя напряжения (buck-конвертор). Расчеты производятся согласно статье «Buck-Converter Design Demystified». Также в программу добавлена возможность расчета числа витков и индукции насыщения для катушки индуктивности с торроидальным сердечником (вводится желаемое значение индуктивности).

LM317 регулируемый стабилизатор напряжения и тока. Характеристики, онлайн калькулятор, datasheet

Интегральный, регулируемый линейный стабилизатор напряжения LM317 как никогда подходит для проектирования несложных регулируемых источников и блоков питания, для электронной аппаратуры, с различными выходными характеристиками, как с регулируемым выходным напряжением, так и с заданным напряжением и током нагрузки.

Для облегчения расчета необходимых выходных параметров существует специализированный LM317 калькулятор, скачать который можно по ссылке в конце статьи вместе с datasheet LM317.

Технические характеристики стабилизатора LM317:

• Обеспечения выходного напряжения от 1,2 до 37 В.
• Ток нагрузки до 1,5 A.
• Наличие защиты от возможного короткого замыкания.
• Надежная защита микросхемы от перегрева.
• Погрешность выходного напряжения 0,1%.

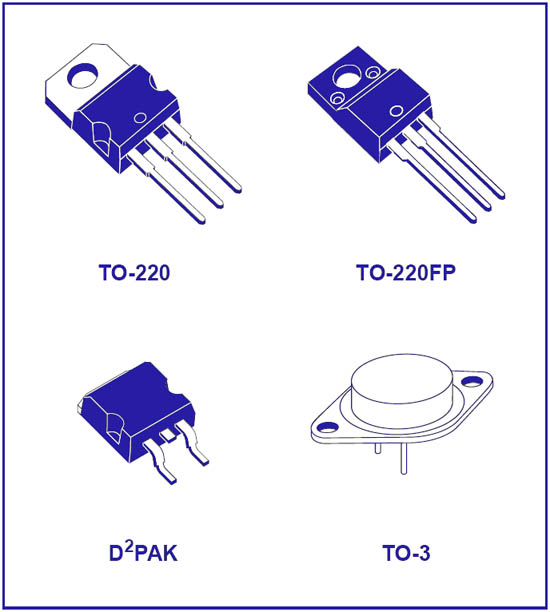

Эта не дорогая интегральная микросхема выпускается в корпусе TO-220, ISOWATT220, TO-3, а так же D2PAK.

Назначение выводов микросхемы:

Онлайн калькулятор LM317

Ниже представлен онлайн калькулятор для расчета стабилизатора напряжения на основе LM317. В первом случае, на основе необходимого выходного напряжения и сопротивления резистора R1, производится расчет резистора R2. Во втором случае, зная сопротивления обоих резисторов (R1 и R2), можно вычислить напряжение на выходе стабилизатора.

Калькулятор для расчета стабилизатора тока на LM317 смотрите здесь.

Примеры применения стабилизатора LM317 (схемы включения)

Стабилизатор тока

Данный стабилизатор тока можно применить в схемах различных зарядных устройств для аккумуляторных батарей или регулируемых источников питания. Стандартная схема зарядного устройства приведена ниже.

В данной схеме включения применяется способ заряда постоянным током. Как видно из схемы, ток заряда зависит от сопротивления резистора R1. Величина данного сопротивления находится в пределах от 0,8 Ом до 120 Ом, что соответствует зарядному току от 10 мА до 1,56 A:

Источник питания на 5 Вольт с электронным включением

Ниже приведена схема блока питания на 15 вольт с плавным запуском. Необходимая плавность включения стабилизатора задается емкостью конденсатора С2:

Регулируемый стабилизатор напряжения на LM317

Схема включения с регулируемым выходным напряжением

lm317 калькулятор

Для упрощения расчета номинала резистора можно использовать несложный калькулятор, который поможет рассчитать необходимые номиналы не только для LM317, но и для L200, стабилитрона TL431, M5237, 78xx.

Скачать datasheet и калькулятор для LM317 (319,9 KiB, скачано: 49 334)

Аналог LM317

К аналогам стабилизатора LM317 можно отнести следующие стабилизаторы:

• GL317
• SG31
• SG317
• UC317T
• ECG1900
• LM31MDT
• SP900
• КР142ЕН12 (отечественный аналог)
• КР1157ЕН1 (отечественный аналог)

ÊÐ142ÅÍ8Á, ñòàáèëèçàòîð ôèêñèðîâàííîãî íàïðÿæåíèÿ 9 âîëüò

Простой стабилизатор напряжения на 3 вольта схема. Стабилизатор на микросхеме AMS 1117. Схема выполнена в виде регулируемого стабилизатора.

1. Схема стабилизатора на 3 вольта
2. Онлайн калькулятор LM317
3. Что из себя представляют стабилизаторы напряжения КРЕН 142
4. 9
5. Работа схемы
6. Интегральный стабилизатор и стабилитрон
7. Монтаж стабилизатора
8. Основные технические характеристики
9. Запуск и испытания
10. Интегральный стабилизатор и диод
11. Пример типовой схемы подключения
12. Переключаемый стабилизатор на микросхеме
13. Аналог LM317
14. Стабилизатор на микросхеме AMS 1117

Схема стабилизатора на 3 вольта

Изображенная схема выполнена в виде регулируемого стабилизатора, и дает возможность создания напряжения на выходе от 1 до 30В. Следовательно, можно применять этот прибор для питания различных устройств для питания 1,5 В, а также для подключения устройств на 3 вольта. В нашем случае устройство применяется для плеера, напряжение на выходе настроено на 3 В.

Онлайн калькулятор LM317

Ниже представлен онлайн калькулятор для расчета стабилизатора напряжения на основе LM317. В первом случае, на основе необходимого выходного напряжения и сопротивления резистора R1, производится расчет резистора R2. Во втором случае, зная сопротивления обоих резисторов (R1 и R2), можно вычислить напряжение на выходе стабилизатора.

Калькулятор для расчета стабилизатора тока на LM317 смотрите здесь.

Что из себя представляют стабилизаторы напряжения КРЕН 142

Микросхемы серии 142 завоевали популярность из-за простоты получения стабильного напряжения – несложная обвязка, отсутствие регулировок и настроек. Достаточно подать питание на вход, и получить стабилизированное напряжение на выходе. Наибольшую известность и распространение получили нерегулируемые интегральные стабилизаторы в корпусах ТО-220 на напряжение до 15 вольт:

• КР142ЕН5А, В – 5 вольт;
• КР142ЕН5Б, Г – 6 вольт;
• КР142ЕН8А, Г – 9 вольт;
• КР142ЕН8Б, Д – 12 вольт;
• КР142 ЕН8В, Е – 15 вольт;
• КР142 ЕН8Ж, И – 12,8 вольт.

В случаях, когда надо получить более высокое стабильное напряжение, применяются приборы:

• КР142ЕН9А – 20 вольт;
• КР42ЕН9Б – 24 вольта;
• КР142ЕН9В – 27 вольт.

Эти микросхемы также выпускаются в планарном исполнении с несколько отличающимися электрическими характеристиками.

Серия 142 включает в себя и другие интегральные стабилизаторы. К микросхемам с регулируемым выходным напряжением относятся:

• КР142ЕН1А, Б – с пределами регулирования от 3 до 12 вольт;
• КР142ЕН2Б – с пределами 12…30 вольт.

Эти приборы выпускаются в корпусах с 14 выводами. Также в эту категорию входят трехвыводные стабилизаторы с одинаковым выходным диапазоном 1,2 – 37 вольт:

• КР142ЕН12 положительной полярности;
• КР142ЕН18 отрицательной полярности.

В серию входит микросхема КР142ЕН6 – двуполярный стабилизатор с возможностью регулировки выходного напряжения от 5 до 15 вольт, а также включение в качестве нерегулируемого источника ±15 вольт.

Все элементы серии имеют встроенную защиту от перегрева и короткого замыкания на выходе. А переполюсовку по входу и подачу внешнего напряжения на выход они не любят – время жизни в таких случаях исчисляется секундами.

Vin=14, Iout=500mA, 0°C Работа схемы

С помощью изменяемого сопротивления устанавливается необходимое напряжение на выходе, которое рассчитывается по формуле: U вых=1.25*(1 + R2 / R1). Вместо регулятора напряжение применяется микросхема SD1083 / 1084. Без изменений применяются отечественные подобные микросхемы 142КРЕН 22А / 142КРЕН 22, которые различаются током выхода, что является незначительным фактором.

Для нормального режима микросхемы необходимо смонтировать для нее маленький радиатор. В противном случае при малом напряжении выхода регулятор функционирует в токовом режиме, и значительно нагревается даже без нагрузки.

Интегральный стабилизатор и стабилитрон

На Трехвыводных стабилизаторах напряжения построить стабильный источник нестандартного напряжения. Схемы в студию!

Что мы в результате видим? Видим стабилизатор напряжения и стабилитрон, подключенный к среднему выводу стабилизатора. ХХ – это две последние цифры, написанные на стабилизаторе. Там могут быть цифры 05, 09, 12 , 15, 18, 24. Может уже есть даже больше 24. Не знаю, врать не буду. Эти две последние цифры говорят нам о напряжении, которое будет выдавать стабилизатор по классической схеме включения:

Здесь стабилизатор 7805 выдает нам по такой схеме 5 Вольт на выходе. 7812 будет выдавать 12 Вольт, 7815 – 15 Вольт. Более подробно про стабилизаторы можно прочитать здесь.

U стабилитрона – это напряжение стабилизации на стабилитроне. Если мы возьмем стабилитрон с напряжением стабилизации 3 Вольта и стабилизатор напряжение 7805, то на выходе получим 8 Вольт. 8 Вольт – уже нестандартный ряд напряжения ;-). Получается, что подобрав нужный стабилизатор и нужный стабилитрон, можно с легкостью получить очень стабильное напряжение из нестандартного ряда напряжений ;-).

Давайте все это рассмотрим на примере. Так как я просто замеряю напряжение на выводах стабилизатора, поэтому конденсаторы не использую. Если бы я питал нагрузку, тогда бы использовал и конденсаторы. Подопытным кроликом у нас является стабилизатор 7805. Подаем на вход этого стабилизатора 9 Вольт от балды:

Следовательно, на выходе будет 5 Вольт, все таки как-никак стабилизатор 7805.

Теперь берем стабилитрон на Uстабилизации =2,4 Вольта и вставляем его по этой схеме, можно и без конденсаторов, все-таки делаем просто замеры напряжения.

Опа-на, 7,3 Вольта! 5+2,4 Вольта. Работает! Так как у меня стабилитроны не высокоточные (прецизионные), то и напряжение стабилитрона может чуточку различаться от паспортного (напряжение, заявленное производителем). Ну, я думаю, это не беда. 0,1 Вольт для нас погоды не сделают. Как я уже сказал, таким образом можно подобрать любое значение из ряда вон.

Монтаж стабилизатора

Прибор собирается на монтажной плате с габаритами 20 на 40 мм. Схема довольно простая. Есть возможность собрать стабилизатор без использования платы, путем навесного монтажа.

Выполненная готовая плата может разместиться в отдельной коробочке, либо прямо в корпусе самого блока. Необходимо в первую очередь настроить рабочее напряжение стабилизатора на его выходе, с помощью регулятора в виде резистора, а потом подсоединять нагрузку потребителя.

Основные технические характеристики

Кроме выходного напряжения, для стабилизатора важен ток, который он может обеспечить под нагрузкой.

Этих данных достаточно для предварительного решения о возможности применения того или иного стабилизатора. Если нужны дополнительные характеристики, их можно найти в справочниках или в интернете.

Запуск и испытания

Когда плата собрана, можно переходить к испытаниям. Подключаем на выход маломощную нагрузку, например, светодиод с резистором и вольтметр для контроля напряжения. Подаём напряжение на вход и следим за показаниями вольтметра, напряжение должно меняться при вращении ручки от минимума до максимума. Светодиод при этом будет менять яркость. Если напряжение регулируется, значит схема собрана правильно, можно ставить микросхему на радиатор и тестировать с более мощной нагрузкой. Такой регулируемый стабилизатор идеально подойдёт для использовании в качестве лабораторного блока питания. Особое внимание стоит уделить выбору микросхемы, ведь её очень часто подделывают. Поддельные микросхемы стоят дёшево, но легко сгорают при токе уже 1 – 1,5 Ампера. Оригинальные стоят дороже, но зато честно обеспечивают заявленный ток до 5 Ампер. Удачной сборки.

Интегральный стабилизатор и диод

Есть также другой подобный способ, но здесь используются диоды. Может быть Вам известно, что падение напряжение на прямом переходе кремниевого диода составляет 0,6-0,7 Вольт, а германиевого диода – 0,3-0,4 Вольта? Именно этим свойством диода и воспользуемся ;-).

Итак, схему в студию!

Собираем по схеме данную конструкцию. Нестабилизированное входное постоянное напряжение также и осталось 9 Вольт. Стабилизатор 7805.

Итак, что на выходе?

Почти 5.7 Вольт ;-), что и требовалось доказать.

Если два диода соединять последовательно, то на каждом из них будет падать напряжение, следовательно, оно будет суммироваться:

На каждом кремниевом диоде падает по 0,7 Вольт, значит, 0,7+0,7=1,4 Вольта. Также и с германиевыми. Можно соединить и три, и четыре диода, тогда нужно суммировать напряжения на каждом. На практике более трех диодов не используют. Диоды можно ставить даже малой мощности, так как в этом случае ток через них все равно будет мал.

Вот такими простыми способами можно получить нестандартное напряжение.

Пример типовой схемы подключения

Для всех нерегулируемых однополярных стабилизаторов типовая схема одинакова:

С1 должен иметь ёмкость от 0,33 мкФ, С2 – от 0,1. В качестве С1 может быть использован фильтрующий конденсатор выпрямителя, если проводники от него до входа стабилизатора имеют длину не более 70 мм.

Двуполярный стабилизатор К142ЕН6 обычно включается так:

Для микросхем К142ЕН12 и ЕН18 напряжение на выходе устанавливается резисторами R1 и R2.

Для К142ЕН1(2) типовая схема включения выглядит сложнее:

Кроме типовых схем включения интегральные для стабилизаторов серии 142 существуют и другие варианты, позволяющие расширить область применения микросхем.

Переключаемый стабилизатор на микросхеме

Такая схема является наиболее легкой и простой. Ее можно смонтировать самостоятельно на обычной микросхеме LM 317 LZ. С помощью отключения и включения сопротивления в цепи обратной связи образуется два различных напряжения на выходе. в этом случае нагрузочный ток может возрасти до 100 миллиампер.

Нельзя забывать про цоколевку микросхемы, так как она имеет отличие от обычных стабилизаторов.

Аналог LM317

К аналогам стабилизатора LM317 можно отнести следующие стабилизаторы:

• GL317
• SG31
• SG317
• UC317T
• ECG1900
• LM31MDT
• SP900
• КР142ЕН12 (отечественный аналог)
• КР1157ЕН1 (отечественный аналог)

Стабилизатор на микросхеме AMS 1117

Это элементарный стабилизатор с множественными фиксированными положениями регулировки напряжения 1,5-5 В, током до 1 ампера. Его можно монтировать самостоятельно на сериях микросхем AMS 1117 — X.X (CX 1117 — X.X) (где XX — напряжение на выходе).

Есть образцы микросхем на 1,5 – 5 В, с регулируемым выходом. Они применялись раньше на старых компьютерах. Их преимуществом является малое падение напряжения и небольшие габариты. Для выполнения монтажа необходимы две емкости. Чтобы хорошо отводилось тепло, устанавливают радиатор возле выхода.
