Газовый счётчик Гранд 4 – обзор и как самостоятельно поменять батарейку

Газовый счётчик марки Гранд 4 применяется для измерения потребляемого объёма природного или сжиженного газа. Он измеряет допустимый расход до 4 кубометров. Его монтируют в стандартных системах газоснабжения без применения сварочных работ.

Устройство счётчика

Данный прибор включает стандартный набор конструктивных элементов:

• металлический корпус с вмонтированными патрубками;
• аналого-цифровой преобразователь;
• пьезоэлемент;
• жидкокристаллический индикатор;
• преобразователь объёма протекающего газового потока;
• литиевый элемент питания электроники и жидкокристаллического индикатора.

В отдельных типах таких приборах дополнительно устанавливают:

• блок температурной коррекции;
• телеметрическое устройство (для дистанционной передачи полученных показаний в службу учёта);
• встроенную сим-карту.

Электрические соединения прибора являются электро и искро безопасными. Они имеют взрывозащиту второй группы в соответствии с установленными стандартами. Подключение счётчика производится в соответствие со схемой, приведённой в паспорте.

Принцип действия

В основу работы заложен принцип измерения частоты колебаний газовой струи. Эти колебания преобразовываются пьезоэлементом, установленным в генераторе в электрический импульсный сигнал. Он пропорционален величине объёма проходящего газа. Импульсный сигнал преобразуется в аналогово- цифровым устройством в числовые значения, отображаемые на индикаторе.

Технические характеристики

Срок службы прибора

Производитель установил срок непрерывной эксплуатации счётчика – 12 лет с момента изготовления. В течение этого времени гарантируется бесперебойная работа 110 тысяч часов. Полный срок службы составляет 24 года.

Межповерочный интервал

Счётчик Гранд 4 должен проходить периодическую поверку. Для него установлена периодичность поверки 12 лет.

Стоимость счётчика

Стоимость этого устройства составляет около 4500 руб.

Преимущества прибора

Данные приборы учёта обладают следующими преимуществами:

• удобный жидкокристаллический индикатор;
• возможность установки в горизонтальном или вертикальном положении;
• высокая надёжность;
• наличие дополнительных возможностей;
• широкая цветовая палитра исполнения.

Как снять показания

При снятии показаний для отчётности с девяти разрядного ЖК индикатора учитывают только значения расположенные слева от запятой(зелёный прямоугольник). Значения расположенные справа не учитываются. Индикация расхода газа на индикаторе производится нарастающим итогом.

Для определения израсходованных кубов за месяц, нужно(« — » — это минус): всего кубов = числа на табло — числа на табло месяц назад.

Чтобы узнать сумму, которую необходимо оплатить: сумма оплаты = всего кубов * на расценку газа за куб.

Почему не показывает дисплей

Отсутствие свечения индикатора может произойти по следующим причинам:

• выход из строя элемента питания;
• неисправность электронной части прибора, в том числе самого индикатора;
• неправильная установка, стрелка не совпадает с направление потока газа.

Устранения подобных неисправностей возможно только специалистами сервисного центра.

Как поменять батарейку

Производитель устанавливает в счётчик литиевую батарейку ER26500 напряжением 3,6В, с аксиальными выводами. Для его замены необходимо разобрать корпус прибора. Для этого необходимо удалить пломбу. Затем выпаять старую батарею и установить новую.

После сбора прибора его необходимо опломбировать. Поэтому подобную замену целесообразно проводить в сервисной мастерской или в присутствии сотрудника газовой службы. Он опломбирует прибор и сделает соответствующую запись.

На видео показано как поменять батарейку на счётчике типа Гранд 1.6. Аналогично меняется на приборе Гранд 4.

Модификации

Счётчики Гранд 4 производится в следующих вариантах:

• блок обеспечения температурной коррекции(Гранд 4ТК);
• устройство обеспечения телеметрии;
• встраиваемая смарт-карта.

Установка счётчика

Последовательность установки приведена в паспорте, прилагаемом к счётчику. Для правильного монтажа должна быть соблюдена следующая последовательность операций:

• работы должны проводиться только на отключённой системе специалистами газовой службы;
• при выборе места установки необходимо размещать счётчик после запорного крана (вертикальное или горизонтальное расположение принципиальной разницы не имеет);

Нажмите на картинку для того что бы увеличить её.

Параметры счетчика гранд 4

Счетчик газа Гранд-4/4ТК предназначены для измерения объема газа (природного и паров сжиженного газа), при учете потребления газа индивидуальными потребителями.

Область применения Гранд-4ТК :

Учет объема газа, расходуемого газопотребляющим оборудованием с суммарным максимальным часовым расходом до 4 м3/час.

Варианты исполнения Гранд-4/4ТК :

• изготовление с температурной коррекцией;
• встроенный блок телеметрии;
• встроенная смарт-карта;
• широкий ассортимент цвета корпуса счетчиков.

Преимущества Гранд-4/4ТК :

• монтаж счетчика производится как в горизонтальном, так и в вертикальном положении (поворот аналогово-цифрового блока на 350 градусов);
• быстрота монтажа (не требуется газосварочных работ);
• наличие импульсного выхода;
• минимальные габаритные размеры;
• доступная цена;
• гарантия 12 лет.

Метрологические и технические характеристики счетчика счетчика газа Гранд-4/4ТК:

Характеристика

Значение

Диапазон измерения расхода газа, м3/ч

Присоединительная резьба, дюйм

Пределы допускаемой основной относительной погрешности измерения объема газа, % в диапазоне расходов:

· от Qmin до 0,2 Qmax для всех исполнений:

· от 0,2 Qmax до Qmax

o для исполнения 1:

o для исполнения 2:

Избыточное давление измеряемой среды, кПа, не более

Температура окружающего воздуха, °С

Температура измеряемой среды, °С

Межповерочный интервал, лет

Гарантийный срок службы, лет

Масса, кг, не более

Габаритные размеры (длина, ширина, высота), мм, не более

195 х 110 х 110

Степень защиты по ГОСТ 14254

Счетчик газа Гранд-4/4ТК, счетчик гранд 4, счетчик газа гранд 4, газовый счетчик гранд 4, счётчик газа гранд 4 цена, газовый счетчик гранд 4 купить, счетчик газа гранд 4 отзывы, газовый счетчик гранд 4 цена, счетчик газовый гранд g4, гранд 4, счётчик газа гранд 4 цена

Купить счетчик газа Гранд-4 узнать цену, присоеденительные размеры, характеристики, запросить схему Вы можете у наших менеджеров.

Доставка

Компания «Газмашпром» предлагает приобрести газовый счетчик Гранд-4 предприятиям России и стран СНГ

Доставка оборудования возможна по следующим городам России:

Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города.

счетчик газа Гранд-4ТК доставляется во все города Республики Казахстан .

Газовые счетчики Гранд 4

Установка газового счетчика – необходимость, позволяющая рационально планировать свой бюджет, оплачивая только реально потребленный ресурс. Газовый расходомер марки Гранд 4 предназначен для контроля за потребляемым природным или сжиженным газом. Благодаря своим конструктивным особенностям, установка газосчетчика производится без сварочных работ. Возможна вертикальная или горизонтальная установка учетного прибора. Это достигается благодаря поворотному механизму. Счетчик Гранд 4 рекомендован для установки в частных домах и квартирах.

Описание

Газовые счетчики Гранд 4

Газовый расходомер оснащен крупным цифровым жидкокристаллическим дисплеем, имеет пластиковый корпус. Расцветка прибора бывает белой, серой и оранжевой. Счетчик оборудован встроенной батарейкой, которая обеспечивает сохранность информации и необходима для полноценной работы прибора.

Кроме бытового использования, есть модели учета газопотребления, предназначенные для промышленного применения. Они разнятся по пропускной способности, размеру, диаметру присоединительных элементов, месту расположения.

Чтобы приобрести подходящую модель, следует знать, какой типоразмер подходит для монтажа. Для установки в квартире рекомендуется счетчик газа гранд 2 4, 1,6, 3,2. Для частного дома наиболее подходящими будут следующие модели расходомера: счетчик гранд g 4, 4 ТК, 6, 6 ТК. Для промышленного использования рекомендуют модели 10 ТК и 25 ТК.

Цифры описывают пропускную способность прибора учета, наличие букв ТК указывает на универсальность оборудования. Это – уличный счетчик с термокорректором. Он может монтироваться в помещении или на улице, на усмотрение собственника. При установке счетчика на улице, ему необходимо оборудовать специальный короб.

Производитель приборов турбулентность дон выпускает высококлассные устройства, что подтверждено многочисленными отзывами, сертификатами качества и соответствия.

Технические характеристики

Производить установку газового счетчика Гранд любой модели имеет право только газовая служба или специалист с разрешительной лицензией на проведение монтажных работ. После монтажа расходомера, прибор должен быть проверен на работоспособность во время розжига горелки, например. По этой причине на новом оборудовании никогда не будет нулевых показателей: на заводе счетчик также тестируется. Газосчетчик Гранд – электронный, так как в нем отсутствуют движущиеся механические части. Содержит газовый счетчик Гранд батарейку как источник питания. Она рассчитана на весь срок службы прибора и, преимущественно, не требует замены. На табло отображается информация о количестве потребленного ресурса.

Прибор стоит на учете в газовой компании и производить ремонтные работы имеют право только фирмы, имеющие соответствующую лицензию.

Так как прибор отличается высокой чувствительностью к вибрациям и различным импульсам, он не должен соприкасаться с бытовой техникой, их необходимо отделять между собой специальными вставками. Минимальное расстояние между газосчетчиком и любой работающей техникой на кухне составляет не менее четырехсот миллиметров. Шаровой кран следует устанавливать на передней панели перед прибором учета. Направление газа должно совпадать с направлением стрелки на корпусе газомера.

Счетчики газа Гранд

Счетчики газа Гранд можно приобрести в специализированных магазинах Москвы, Санкт-Петербурга и многих других городах страны.

Газовый счетчик имеет ряд преимуществ перед другими подобными моделями:

• продолжительный временной промежуток между поверками;
• широкий модельный ряд;
• привлекательный дизайн;
• срок службы до двадцати четырех лет;
• простота монтажа;
• удобный дисплей;
• недорогая установка, поскольку нет необходимости в проведении сварочных работ;
• электронный способ учета, отсутствие механических деталей;
• устойчивость к перепадам давления газа в сети;
• оптимальная стоимость.

Остановка счетчика

Большие цифры в платежках за коммунальные услуги заставляют потребителей искать варианты, как снизить расходы. В данном случае есть два варианта: начать экономить и более рационально использовать ресурс или же прислушаться к рекомендациям тех, кто пропагандирует противозаконные способы.

Продавцы магнитов предлагают влиять на расходомер магнитным полем. Якобы вариант позволяет снизить частоту вращения счетного механизма или же вовсе остановить его. Газовый счетчик Гранд любой модели останавливается с помощью неодимового магнита и затраты на покупку магнита компенсируются в течение нескольких месяцев, — утверждают продавцы. Но они не сообщают о штрафных санкциях, дополнительных расходах, которые последуют в случае поломки учетного оборудования.

Любой инспектор без труда выявит факт вмешательства в работу расходомера по различным признакам:

• механические повреждения на корпусе: царапины, потертости;
• изменение цвета пломбы: на многих современных моделях устанавливаются антимагнитные пломбы, которые при контакте с магнитным полем меняют цвет или разрушаются;
• несоответствие новых показаний, получаемым ранее: заметное изменение расхода газа в сторону снижения вызывает дополнительные вопросы.

Штраф за вмешательство в работу газового прибора учета может в несколько раз превысить размер прибыли, которую нечестный потребитель попытается извлечь. Магнит на счетчик Грант – сомнительное решение для снижения расходов на оплату потребленного ресурса.

Ремонт счетчика

Несмотря на продолжительный период работы батарейки, который гарантирует производитель, случается ее более ранний выход из строя. Самостоятельная замена батарейки счетчика Гранд не предусмотрена. Устранять неисправность или менять элементы прибора учета газа могут только уполномоченные организации, с разрешением на данный вид работ.

Иногда возникает ситуация, когда газовый расходомер не показывает показания, дисплей начинает тускнеть. В случае такой неисправности, необходимо обратиться в компанию, которая занималась установкой прибора.

Если региональные дилеры не могут помочь, следует обратиться напрямую к предприятию- изготовителю Турбулентность-Дон. Продолжительный гарантийный срок поможет восстановить нормальную работу счетчика с минимальными денежными и временными затратами.

Газовые счетчики Гранд отличаются хорошими техническими характеристиками и зарекомендовали себя как надежные приборы. Но в случае поломки, ремонтировать газовый счетчик гранд 4 имеют право только специалисты.

teplomex.ru

Отопление и водоснабжение дома

• Главная
• Карта сайта
• Документация
• Рекламодателям
• Контакты

Выбираем газовый счетчик Гранд: особенности, характеристики

Современные цифровые газовые счетчики Гранд 1,6 и 4 довольно быстро завоевали популярность многих потребителей, как в России, так и на всем постсоветском пространстве.

Компактные размеры, приемлемая цена, отзывы и интересный дизайн способствуют росту продаж бытовых газовых счетчиков марки «Гранд-1,6;-4;-6» и других, производства компании «Турбулентность-Дон» (г. Ростов-на-Дону). Они пришли на смену старым, механическим, громоздким счетчикам газа российского, украинского и белорусского производства.

Давайте и мы подробней рассмотрим виды и отличия малогабаритных счетчиков газа Гранд, принцип действия, преимущества и недостатки модели, а также технические характеристики и применение.

Особенности и принцип работы

Счетчик имеет пластиковый корпус круглой формы, который может вращаться вокруг собственной оси на 350 градусов. Имеет достаточно крупный цифровой ЖК дисплей с 9-ти символьным индикатором. Цвет корпуса может быть не только белым, но и оранжевым или серым.

Межповерочный интервал прибора составляет 12 лет, отсчет времени начинается со дня его изготовления. Это значит, что через 12 лет нужно делать поверку счетчика. В счетчик встроен элемент питания (батарейка), срок службы которого рассчитан на все 12 лет работы прибора учета газа. Замена батарейки в счетчике не предусматривается.

В комплектацию счетчика газа входит инструкция (паспорт), две паранитовые прокладки, а также резьбовой присоединительный бочонок (в некоторых моделях).

Газовые счетчики Гранд-1,6 и Гранд-4

— элемента питания или батарейки

— корпуса с резьбовыми штуцерами разного диаметра

Типы газовых счетчиков Гранд и область применения.
Счетчики газа марки Гранд выпускаются для квартиры, частного дома, а также промышленности. Применяются для учета объема природного газа, израсходованного потребителями. Отличаются также по пропускной способности, размерам, диаметром подсоединительных патрубков и местом расположения прибора (дом, квартира или улица).

В настоящее время производятся следующие модели:

— Гранд-1,6
— Гранд-2,4
— Гранд-3,2

— Гранд-4
— Гранд-4 ТК
— Гранд-6
— Гранд-6 ТК

— Гранд-10 ТК
— Гранд-25 ТК

Цифры в маркировке показывают нам — какая максимальная пропускная способность м3/час у данной модели газового расходомера. Буквы «ТК» говорят о том, что этот счетчик газа уличный (универсальный), с термокомпенсатором (термокорректором).

Он может устанавливаться как дома, так и на улице. Для таких приборов учета необходим специальный металлический шкаф или ящик для газового счетчика.

Кроме того, для удобства установки, на подсоединительных патрубках счетчика имеются накидные гайки. В зависимости от модели, эти гайки имеют разный диаметр. У квартирных счетчиков Гранд-1,6 или 2,4 этот показатель равен 15 мм или 1/2 дюйма. У моделей Гранд-4 или 6 он может составлять или 3/4, или 1 дюйм, у промышленных: 1 дюйм или 1 1/4.

Газовый счетчик Гранд-1,6 и его технические характеристики

Газовый счетчик Гранд-1,6: технические характеристики

Газовый счетчик Гранд-1,6 предназначен только для газовой плиты, модели Гранд-2,4 применяются только для газовой колонки, Гранд-3,2 — для колонки и двухконфорочной плиты, Гранд-4 подойдет для газовой колонки и 4-х конфорочной плиты (одновременно), Гранд-6 может применяться, например, для плиты, колонки и одноконтурного или двухконтурного газового котла.

Модели Гранд 10ТК и 25ТК используются для 4-х и более газовых приборов и применяются, в основном, в промышленности или на крупных жилых объектах.

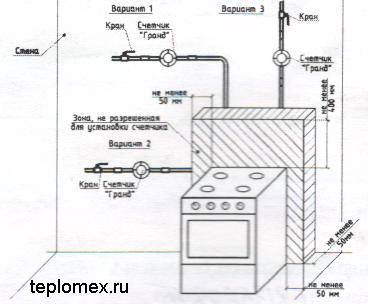

Требования к установке газового счетчика Гранд

Рассмотрим это на примере правильного монтажа самой распространенной модели квартирного счетчика Гранд-1,6.

Установка счетчика газа Гранд

2. Газовый шаровой кран должен быть установлен перед счетчиком

3. Направление потока газа должно соответствовать направлению стрелки на тыльной стороне корпуса счетчика

4. Установка должна производиться только специальными службами, имеющими допуск на проведение данного вида работ

Преимущества счетчиков газа марки Гранд

— широкий модельный ряд
— современный дизайн
— крупный цифровой дисплей
— возможность вращения корпуса прибора

Из недостатков можно отметить высокую цену, особенно по сравнению с конкурентами, таких как Бетар-1,6 (г. Чистополь), СГ-СГК-1,6 (г. Саратов), Саяны-Гелион G-1,6 (г. Москва). Стоимость этих квартирных бытовых счетчиков может быть заметно ниже.

Мы рассмотрели особенности, основные виды и технические характеристики газовых счетчиков Гранд. Выявили их отличия, преимущества и недостатки. Смотрим видео обзор.

В целом, это довольно неплохой, современный прибор, во-время пришедший на смену «советским» счетчикам, который гармонично впишется в интерьер Вашего дома или кухни. Он не потребует специального ухода и, как гарантирует производитель, должен прослужить в течение долгого срока эксплуатации.
