Счетчик для измерения оборотов

Счетчики оборотов (тахометры) ТХ01

• Сводка
• Описание типа
• new Поверители 28

Счетчики оборотов (тахометры) ТХ01 (далее — счетчик) предназначены для измерения временных параметров периодических процессов (частота входного сигнала, временные интервалы), преобразования их в частоту вращения, отображения и регулирования частоты вращения.

Скачать

Информация по Госреестру

Производитель / Заявитель

ООО «ПО «ОВЕН», г.Москва

Назначение

Счетчики оборотов (тахометры) ТХ01 (далее — счетчик) предназначены для измерения временных параметров периодических процессов (частота входного сигнала, временные интервалы), преобразования их в частоту вращения, отображения и регулирования частоты вращения.

Описание

Принцип действия основан на подсчете поступающих на вход счетчика импульсов либо с датчиков, имеющих на выходе транзистор n-p-n-типа с открытым коллекторным выходом, либо с коммутационных устройств (контакты кнопок, выключателей, герконов, реле и т.п.) и отображением результата измерений на цифровом индикаторе.

Конструктивно счетчики выполнены в пластмассовых корпусах двух типов: для щитового (Щ2) и настенного (Н) крепления. На лицевой панели размещен цифровой семисегментный индикатор на шесть знакомест, светодиодные индикаторы и кнопки управления и программирования. Клеммы для подключения к датчикам, выходным элементам и к источнику питания расположены на задней панели приборов в щитовом исполнении или внутри корпуса для настенного исполнения. Счетчик имеет 2 измерительных входных канала, 3 управляющих входа и 1 выходной канал.

В соответствии с ГОСТ 14254-96 степень защищенности счетчиков от воздействия окружающей среды IP44 для счетчиков в корпусе для настенного (Н) крепления и IP54 со стороны передней панели для счетчиков в корпусе для щитового (Щ2) крепления.

Фотографии общего вида счетчиков приведены на рисунках 1 и 2.

Программное обеспечение

Счетчики имеют встроенное программное обеспечение (ПО), идентификационные данные ПО приведены в таблице 1.

Встроенное ПО (микропрограмма) — внутренняя программа микроконтроллера для обеспечения нормального функционирования счетчика. Оно реализовано аппаратно. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО. Метрологические характеристики счетчиков нормированы с учетом влияния ПО.

Таблица 1 — Идентификационные данные ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО (не ниже)

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

идентиф икационные данные (если имеются)

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «А» в соответствии с МИ 3286-2010.

Технические характеристики

Диапазон измерения частоты входных импульсов, кГц, не более

Диапазон отображения частоты вращения, об/мин

от 12 до 150 000

Пределы допускаемой абсолютной погрешности определения частоты вращения, об/мин

Длительность входных импульсов, мкс, не более

Диапазоны измерений временных интервалов

от 1 с до 99 ч 59 мин 59 с; от 100 ч до 9999 ч 59 мин;

от 10000 ч до 9999 суток 23 ч

Пределы допускаемой абсолютной погрешности измерения временных интервалов:

— в диапазоне от 1 с до 99 ч 59 мин 59 с, с

— в диапазоне от 100 ч до 9999 ч 59 мин, мин

— в диапазоне от 10000 ч до 9999 суток 23 ч, ч

Диапазон выходного напряжения, В

Диапазон выходного тока, мА

Пределы основной приведенной погрешности преобразования входного сигнала в выходной, %

Пределы дополнительной погрешности преобразования входного сигнала в выходной, вызванной изменением температуры окружающего воздуха на 10 °С, %

Напряжение питания: в исполнении ТХ01-224 — переменного тока, В

— постоянного тока, В

в исполнении ТХ01-24 — постоянного тока, В

— диапазон рабочих температур, °С

от минус 20 до 70

Габаритные размеры (длина х высота х глубина): — корпус для настенного (Н) крепления, мм

— корпус для щитового (Щ2) крепления, мм

Масса, кг, не более

Знак утверждения типа

наносится методом фотолитографии на лицевую панель приборов и типографским способом в левом верхнем углу на титульный лист руководства по эксплуатации и паспорта.

Комплектность

Таблица 2 — Комплектность

Счетчик оборотов (тахометр) ТХ01

Руководство по эксплуатации КУВФ.402213.001РЭ

Комплект крепежных элементов

Методика поверки КУВФ. 402233.001МП

Поверка

осуществляется в соответствии с документом КУВФ. 402233.001МП «Счетчики оборотов (тахометры) ТХ01. Методика поверки», утвержденным ФГУП «ВНИИМС» в марте 2014 г. Основные средства поверки:

— частотомер электронно-счетный Ч3-63, с диапазоном измерений от 0,1 Гц до 200 МГц и относительной погрешностью ± 5 10 % (г/р № 9084-83);

— генератор импульсов Г5-54, с диапазоном изменения длительности импульсов от 0,1 до 1000 мкс (г/р № 4221-74).

— секундомер «СЧЕТ-1М», с диапазоном измерений длительности интервалов времени от

0,01 с до 99999,9 с, дискретностью от 0,001 с и относительной погрешностью не более 6*10-5 (г/р № 40929-09).

Сведения о методах измерений

приведены в документе «Счетчики оборотов (тахометров) ТХ01. Руководство по эксплуатации КУВФ.402233.001РЭ.

Нормативные и технические документы, устанавливающие требования к счетчикам оборотов (тахометрам) ТХ01

1 ГОСТ 24907-93. «Счетчики оборотов и счетчики единиц. Общие технические требования. Методы испытаний».

2 ТУ 4278-006-46526536-2010 «Счетчики оборотов (тахометры) ТХ01. Технические условия».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Поиск

• Автоматика
  • Автоматы, УЗО, предохранители
  • Переключатели, рубильники, разъединители, кнопки
  • Пускатели, контакторы, доп. контакты, МЭО, командоаппараты
  • Реле, регуляторы
• VOLTER (качественные стабилизаторы)
  • Однофазные переносные стабилизаторы Volter
  • Однофазные стабилизаторы напряжения (4 — 27 кВт) для дома и дачи
  • Сертификаты и патенты
  • Трехфазные стабилизаторы напряжения (12 — 200 кВт)
• Арматурно-изоляторный завод (АИЗ)
  • Опорные стержневые изоляторы типа ОСК
  • Опорные штыревые изоляторы типа ОНШП
  • Полимерные линейные опорные изоляторы типа ОЛК
  • Полимерные шинные опоры ШОП для ЖЕСТКОЙ ОШИНОВКИ
• Крановое электрооборудование
• Опоры ЛЭП, изоляторы и арматура
  • Изоляторы
  • Опоры ЛЭП
  • Арматура линейная
• ПОЛИГОН
  • Модульные устройства автоматики и защиты
  • Стабилизаторы
  • Фильтры сетевые
• Продукция DEKraft
  • Автоматические выключатели серии ВА
    • Автоматические выключатели на 6кА серии ВА-103 ТМ
    • Автоматические выключатели серии ВА-101
    • Автоматические выключатели серии ВА-201
  • Аксессуары для автоматических выключателей серии ВА-300
    • Контакты дополнительные ДК-300
    • Контакты сигнальные СК -300
    • Приводы моторные МП-300
    • Расцепители минимального напряжения РМ-300
    • Расцепители независимые РН-300
    • Ручки на дверь шкафа РП-300
  • Аксессуары для контакторов КМ-102
    • Катушки управления
    • Механизмы блокировки
    • Приставки выдержки времени
    • Приставки контактные (дополнительные контакты)
    • Тепловые реле для контакторов
  • Аксессуары для устройств управления и сигнализации
  • Воздушные автоматические выключатели серии ВА-700
  • Выключатели автоматические силовые (в литом корпусе)
  • Выключатели нагрузки
  • Контакторы
  • Корпуса металлические
    • Щиты распределительные навесные с монтажной панелью (ЩРНМ)
    • Щиты распределительные навесные/встраиваемые (ЩРН/ЩРВ)
    • Щиты распределительные учетные навесные/встраиваемые (ЩРУН, ЩРУВ)
    • Щиты с монтажной панелью (ЩМП)
    • Щиты этажные (ЩЭ)
  • Корпуса пластиковые
    • Корпуса модульные пластиковые (боксы) серии ЩРН-П
    • Корпуса модульные пластиковые серий ЩРН-П и ЩРВ-П
  • Предохранители
    • Предохранители ножевые серии ПН-101
  • Промежуточные реле серии ПР-102
    • Промежуточные реле ПР-102
    • Промежуточные реле серии РП-102
  • Промышленные разъемы
    • Промышленные разъемы ВП-102
    • Промышленные разъемы ВС-102
    • Промышленные разъемы РП-102
    • Промышленные разъемы РС-102
  • УЗО и дифференциальные автоматы
    • Выключатели дифференциального тока серии УЗО-01
    • Дифференциальные автоматы серии ДИФ-102
    • Дифференциальные автоматы серий ДИФ-101
  • Устройства управления и сигнализации
    • Выключатели кнопочные
    • Выключатели кнопочные двойные
    • Лампы коммутаторные
    • Переключатели
    • Посты кнопочные
  • Электрощитовые аксессуары
    • Зажимы наборные
    • Кабельные вводы
• Продукция Eliko
• Продукция GENERAL ELECTRIC
  • Вспомогательные контакторы и вставные реле
  • Главные выключатели
  • Контакторы и реле тепловой защиты
  • Концевые выключатели
  • Преобразователи частоты электродвигателей
  • Пускатели трансформаторов
  • Пускатели электродвигателей
  • Устройства защиты элетродвигателей
  • Устройства управления и сигнализации
  • Электронные реле
• Продукция ОАО «ЭЛЕКТРОАППАРАТУРА»
  • Низковольтная аппаратура
  • Плиты газовые
  • Электробытовые изделия
• Инструмент
  • Инструмент для резки и зачистки
  • Инструмент для опрессовки
  • Инструмент для сгибания и продавливания отверстий
  • Наборы электрика
  • Приборы собственного производства ЮШЕ-Электро
• Кабель, Провод
  • Кабель
  • Провод
  • Шнуры, трубки и пр.
• КИП
  • Гидростатические датчики уровня (уровнемеры)
    • Врезные датчики уровня
    • Погружные зонды
  • Измерение и регулирование давления
    • Датчики во взрывозащищенной оболочке
    • Датчики давления малогабаритные
    • Емкостные керамические сенсоры давления
    • Керамические тензорезистивные сенсоры давления
    • Кремниевые тензорезистивные сенсоры давления
    • Реле давления и датчики-реле
    • Тензорезистивные сенсоры с мембраной из нержавеющей стали
  • Принадлежности для датчиков
  • Счётчики оборотов
  • Счётчики ходов
  • Измерение и регулирование температуры
  • Измерение физических величин
  • Измерение электрических параметров
  • Индикаторы, указатели, пробники, детекторы, фазоуказатели и пр.
  • Клещи, тестеры, мультиметры
  • Сложные приборы: осциллографы, поверочное и испытательное оборуд
  • Счетчики (электроэнергии, воды, газа, пара, оборотов, времени)
• Обогрев
  • Высокотемпературные нагреватели и печи
  • Кабельные системы
  • Тепловентиляторы, тепловые пушки, завесы, печи ПЭТ
  • ТЭНы
• Прочее (Не электротехника)
  • Лестницы, стремянки
  • Охранно-пожарные системы
  • Строительный инструмент
• Светотехника
  • Лампы
  • Светильники
• Трансформаторы
  • Автотрансформаторы
  • Подстанции трансформаторные
  • Сварочное оборудование
  • Сопутствующее оборудование
  • Стабилизаторы, блоки питания
  • Трансформаторы напряжения
  • Трансформаторы тока
• Электробезопасность
  • Заземляющее оборудование
  • Знаки безопасности, плакаты, ленты и пр.
  • Изолирующая продукция
• Электродвигатели
  • Электродвигатели
• Электромонтажные
  • Аксессуары: клеммники, блоки зажимов, кабельные вводы, сальники
  • Металлический монтаж: металлорукав, кабельные лотки
  • Муфты, трубки и ленты термоусаживаемые
  • Наконечники, шина, ДИН-рейка
  • Пластиковый монтаж: кабель-канал, гофра, коробки
• Электроустановочные
  • Звонки, датчики движения, прочее
• Электрощиты
  • Корпусные изделия
  • Сборка электрощитов
  • Типовые ящики

Счётчики оборотов

Счетчик оборотов SR4 — LineSeiki SR-4 Описание, характеристики:

Миниатюрный четырёхразрядный счётчик оборотов SR 4, весит всего 60 грамм, изготовленный японским производителем LineSeiki используется для отсчёта оборотов в различных машинах, механизмах, приборах и любом другом оборудовании, где требуется надёжное и точное измерение количества оборотов вращающихся деталей.­

Это четырёхразрядный счётчик оборотов с прямым приводом (то есть один оборот — 10 чисел), кнопка сброса — рядом с дисплеем (см. фото).

Габаритные размеры устройства SR-4:­

Технические характеристики счётчика SR4:

Количество разрядов: 4

Материал: высококачественный пластик

Направление вращения: вращение по часовой стрелке

Привод: прямой привод, один оборот вала = 10 чисел

Скорость измерения обороты/минуту: 200

Назначение:

­ Фотогалерея продукции

(для увеличения — щёлкнуть по изображению):

Тахометр

Тахо́метр (греч. τάχος — скорость + μέτρον — мера) — мера скорости, измерительный прибор, предназначенный для измерения частоты вращения (количество оборотов в единицу времени) различных вращающихся деталей, таких как роторы, валы, диски и др., в различных агрегатах, машинах и механизмах.

Обычно тахометры помимо собственно датчика скорости вращения включают в себя и показывающий прибор — индикатор, таким образом они состоят из двух частей, связанных электрической или иной связью.

Наиболее часто под термином тахометр подразумевается прибор для измерения скорости вращения коленчатого вала двигателя внутреннего сгорания. Индикатор (указатель, вторичный прибор) обычно расположен на панели приборов автотранспортного средства, рядом со спидометром. Автомобильный тахометр был изобретён в 1903 году американским инженером Кёртисом Видером (англ. Curtis Hussey Veeder ).

Обычно тахометры градуируются в тысячах оборотов в минуту, (об./мин; мин −1 ; англ. revolutions per minute — RPM).

Содержание

• 1 Принцип действия
• 2 Применение тахометров
• 3 См. также
• 4 Ссылки

Принцип действия [ править | править код ]

Тахометры строятся по нескольким различным принципам:

• основанные на преобразовании «частота вращения — угол отклонения стрелки» (механические и электромеханические тахометры, их работа основана на увлечении неферромагнитного металлического диска, связанного со стрелкой и удерживаемого упругим моментом подвески — пружиной, вращающимся постоянным магнитом за счёт взаимодействия токов Фуко в диске с вращающимся магнитным полем);
• использующие в качестве датчика тахогенераторы различных принципов действия;
• основанные на подсчёте количества оборотов в течение заданного временного интервала, часто в таких тахометрах на каждом обороте вала формируется несколько импульсов;
• основанные на измерении длительности одного оборота, либо временного интервала между смежными импульсами, формируемыми в течение одного оборота и вычисления обратной функцииF = 1/T, F — частота вращения; T — длительность одного оборота.

Применение тахометров [ править | править код ]

Тахометры широко применяются для измерения частоты вращения вала двигателей практически всех типов транспортных средств (автомобилей, тракторов, тепловозов, судов, самолётов, вертолётов). Также применяются для контроля частоты вращения рабочих органов технологических машин, станков, агрегатов (например, валков прокатных станов, турбин).

Кроме того, тахометр может быть использован в других целях, например, при подсчёте расхода сырья на конвейере, материалов, расхода жидких и газообразных сред в трубопроводах ротационными расходомерами, времени наработки оборудования, машин и механизмов при испытаниях и обкатке. Результат измерения может быть масштабирован в реальные единицы измерения (часы, минуты, метры, скорость, штуки, количество упаковок, кг/с и т. д.). Например, спидометр автомобиля построен по принципу тахометра — измеряет скорость вращения неведущего колеса, вторичный прибор спидометра проградуирован в единицах скорости перемещения, например, км/ч.

Приборы часто снабжаются дополнительными сервисными функциями, например, аварийной или предупредительной сигнализацией ухода значения параметра за допустимые пределы, накопления результатов измерений, сброса и обнуления накопленных значений, защита доступа к данным или настройкам паролем, интерфейсами передачи результатов измерения удалённым устройствам, например, через интерфейсы CAN, RS-485, Ethernet, через протокол, например, Modbus и др. при работе в сети или связи с компьютерами [ источник не указан 4239 дней ] .

Счетчики числа оборотов

Компания Bourns выпускает различные модели счетчиков количества оборотов, как цифровые, так и аналоговые (концентрические циферблаты). Индикаторы разработаны для совместного использования с прецизионными потенциометрами или другими элементами панелей управления. Устройства предоставляет визуальную информацию о количестве оборотов вала потенциометра и позволяют, таким образом, точно установить требуемый параметр, а также надежно зафиксировать его.

Область применения:

• панели автоматизированного контроля
• лабораторные источники электропитания
• магнитометры
• осциллографы
• контрольно-измерительная аппаратура
• медицинское оборудование
• системы измерения параметров окружающей среды
• тахометры

Счетчики с цифровым табло

Наименование	CT-23	CT-26
Внешний вид
Количество оборотов	0-10	0-10
Количество делений на один оборот	500	500
Фиксатор положения	есть
Диаметр	27 мм	28 мм
Длина	31,5 мм	31,5 мм
Вес	34 г	34 г
Диаметр вала	CT-23-6A: 1/4″ CT-23-6M: 6 мм	CT-26-6A: 1/4″ CT-26-6M: 6 мм
Документация
Купить

Счетчики с концентрическим циферблатом

Характеристики	H-22/ H-23	H-46
Общий вид
Количество оборотов	0-15	0-20

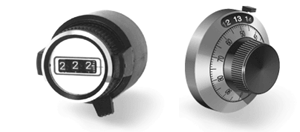

Количество делений на один оборот	50	100
Фиксатор положения	Да
Диаметр	22 мм	46 мм
Длина	24 мм	25 мм
Вес	15 г	73 г
Диаметр вала	H-22-6A: 1/4″ H-22-6M: 6 мм H-22-3A: 1/8″ H22-6A-B: 1/4″ H-23-6A: 1/4″ H-23-6M: 6 мм H-23-3A: 1/8″	H-46-6A: 1/4″ H-46-6M: 6 мм
Документация
Купить	H-22-6A H-23-6A	H-46-6A H-46-6M

Возможные замены

Конвертор единиц измерения
( скачать, 548 кБ)

Электронный тахометр/счетчик моточасов для измерения оборотов двухтактного и четырехтактного двигателя с межсервисным таймером (без подсветки, IP68, встроенная батарейка)

Многофункциональный тахометр/счетчик моточасов предназначен для измерения оборотов 2-х или 4-х тактных бензиновых двигателей, времени их работы и отсчета времени до технического обслуживания (ТО).

Диапазон измерений 0 — 60.000 об/мин

Работает от встроенной батарейки CR2430. Срок службы батарейки около 5 лет!

Счетчик моточасов отсчитывает время с точностью до 1 минуты.

Длина проводов 1,5м.

Степень пыле- и влагозащищенности IP68.

Обновление данных экрана каждые 0,5 секунды.

Настройка двух межсервисных интервалов.

Специальные отверстия справа/слева позволяют крепко закрепить тахометр.

Совместим с 7 типами двигателей.

Инструкция/руководство электронного тахометра/счетчика моточасов для измерения оборотов двухтактного и четырехтактного двигателя

Для работы тахометра необходимо вокруг высоковольтного свечного провода намотать 5-6 витков/оборотов сигнальным проводом красного цвета, а второй провод от тахометра подключить на массу или «минус».
Переключение между режимами работы осуществляется кратковременным нажатием кнопки MENU.
Для захода внутрь каждого режима и изменения его настроек необходимо нажать кнопку MENU и удерживать её нажатой более 2 секунд до тех пор, пока показания выбранного режима не начнут мигать или не обнулятся.
Для изменения показаний кратковременно нажимайте кнопки SET или MENU.

Режимы работы электронного тахометра/счетчика моточасов для измерения оборотов двухтактного и четырехтактного двигателя

1.Счетчик моточасов.

TOT: накопительный счетчик моточасов. Всегда включен при выключенном двигателе, на дисплее отображается количество отработанных моточасов со времени установки прибора на двигатель
JOB: счетчик моточасов с установленного момента. В этом режиме отображается количество отработанных моточасов со времени сброса. Режим необходим для измерения времени работы мотора за день, за неделю, за совершенную работу, за пробег в 100км и т.д. Для обнуления данных и начала нового измерения находясь в выбранном режиме нажмите и удерживайте кнопку MENU пока показатели не обнулятся.
SVC и SVC2: счетчик обратного отсчета. Применяется для отсчета времени до технического обслуживания (ТО). Два интервала установки 5-50 часов и 10-250 часов. По умолчанию установлено 5 часов и 10 часов.
Удерживайте кнопку MENU для ввода показателей пока экран не начнет мигать. Выберите необходимые Вам параметры. Короткое нажатие кнопки SET – прибавить значение, короткое нажатие кнопки MENU — убавить значение. После установки дисплей автоматически перейдет в режим TOT. Это означает, что время до ближайшего ТО успешно установлено.
Когда установленные Вами параметры будут достигнуты, экран начнет мигать. Чтобы выключить предупреждающий сигнал нажмите SET или MENU. После выключения предупреждения, счетчик автоматически запустится на то же самое время, которое уже было установлено ранее.
Если время SVC установлено на 0 часов – это обозначает, что режим SVC отключен.

2.Тахометр.

RPM: режим тахометра. Во время работы двигателя прибор автоматически переключается в режим работы тахометра и отображает текущее количество оборотов в минуту, производимых двигателем. При остановке двигателя прибор автоматически переключается в режим отображения накопительного счетчика моточасов TOT.
MAX RPM: максимальные обороты двигателя в текущий момент. В этом режиме отображаются максимальные обороты двигателя со времени сброса. Для обнуления данных и начала нового измерения находясь в выбранном режиме нажмите и удерживайте кнопку MENU пока показатели не обнулятся.
RPM ALERT SETTING: максимально допустимые (критические) обороты двигателя. Применяется для сигнализации о превышении заданных Вами максимальных оборотов. По умолчанию установлено 8500.
Перейдите в режим RPM. Удерживайте кнопку MENU пока экран не начнет мигать. Выберите необходимые Вам параметры. Короткое нажатие кнопки SET – прибавить значение, короткое нажатие кнопки MENU — убавить значение.
Когда текущее значение оборотов превысит установленные показатели, значок RPM ALERT начнет мигать, одновременно отображая и текущие обороты двигателя.

3.Другие режимы.

Режим выбора типа двигателя: Нажмите кнопку MENU несколько раз для перехода в режим выбора типа двигателя. По умолчанию установлен тип 1P1R — 1 искра на 1 оборот. Удерживайте кнопку MENU пока значение параметров, заданных по умолчанию, не начнут мигать. Выберите тип Вашего двигателя нажимая кнопку SET.
Возможные варианты установки:
1P1r = 1 искра на 1 оборот (4-х тактный 2 цилиндровый двигатель или 2-х тактный 1 цилиндровый двигатель)
2P1r = 2 искры на 1 оборот (4-х тактный 4 цилиндровый двигатель или 2-х тактный 2 цилиндровый двигатель)
3P1r = 3 искры на 1 оборот (4-х тактный 6 цилиндровый двигатель или 2-х тактный 3 цилиндровый двигатель)
4P1r = 4 искры на 1 оборот (4-х тактный 8 цилиндровый двигатель)
6P1r = 6 искр на 1 оборот (4-х тактный 12 цилиндровый двигатель)
8P1r = 8 искр на 1 оборот (4-х тактный 16 цилиндровый двигатель)
1P2r = 1 искра на 2 оборота (4-х тактный 1 цилиндровый двигатель)
Примечание. Если прибор в выбранном Вами режиме 1P2r отображает ошибочные показатели, попробуйте установить его в режим 1P1r.
Подождите в течение 30 секунд пока дисплей не вернется в режим накопительный счетчик моточасов TOT. Теперь тахометр готов к использованию.
Обратите внимание!
Автоматический переход в режим работы ТОТ происходит при прекращении работы двигателя и отсутствии каких-либо операции в течение более чем 10 секунд.
