Landis+Gyr E550 (ZMG300/ ZMG400)

	Технические характеристики Е 550 (ZMG 300)
	Технические характеристики Е 550 (ZMG 400)
	Проспект Е 550
	Инструкция пользователя Е 550 (ZMG 300)
	Инструкция пользователя Е 550 (ZMG 400)
	Инструкция по снятию показаний вручную
	Методика поверки ZMG310
	Методика поверки ZMG400

Полная защита от физического воздействия и несанкционированного доступа.

В условиях быстро развивающегося рынка, поставщики энергии сталкиваются с серьезной проблемой. Они должны гарантировать высокое качество работы сети и минимизировать потери, вызванные манипуляциями в точке измерения, и, хотя это дорого, это ключ к их успеху. Для удовлетворения этого конкретного спроса, Landis + Gyr разработала счетчики электроэнергии серии E550.

До двенадцати измеренных величин (любой энергии и в любом квадранте) могут быть одновременно использованы для расчета значений электроэнергии. Они обеспечивают основу для расчета и регистрации энергии и значений параметров качества работы сети. Память счетчика обеспечивает хранение в регистрах энергии, мощности, максимальных значений, значений за предыдущие отчетные периоды, а также двух профилей нагрузки и событий в течение более 500 дней. В счетчике может быть реализовано до 24 тарифных регистров энергии и до 24 тарифных регистров мощности. Управление переключением тарифов осуществляется встроенными часами или внешними сигналами управления. Автоматическое определение выбранного протокола передачи данных (IEC, DLMS) и высокая скорость передачи (до 38400 бит) существенно снижают затраты на связь. Кроме того, при применении нового Модема Е55С , предлагается универсальный инструмент для автоматического считывания показаний счетчиков, используя мобильные сети 2G или 3G. Модем устанавливается под крышку зажимов и питается непосредственно от коммуникационного интерфейса счетчика.

Счетчики серии E550 непрерывно контролируют работу сети и параметры качества электроэнергии. События, которые отнесены к категории «важные» (например: отсутствие напряжения, воздействие постоянного магнитного поля, вскрытие крышки зажимов, низкое значение коэффициента мощности и др.) могут инициировать функцию оповещения: вызывать срабатывание выходных контактов или передачу SMS-сообщений через сеть оператора мобильной связи на заданные телефонные номера.

Купить ZMG310CR4.041b.37

Купить ZMG410CR4.041b.37

Купить ZMG405CR4.041b.37

Электросчетчик LANDIS & GYR ZMG410CR4.041B.37 (E550) 230/400 В 5(10) А трехфазный многотарифный (Швейцария)

Показать оптовые цены

* Время указано для региона: Украина, Харьков

Условия возврата и обмена

Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства.

Сроки возврата

Возврат возможен в течение 14 дней после получения (для товаров надлежащего качества).

Обратная доставка товаров осуществляется по договоренности.

Компания осуществляет возврат и обмен товаров надлежащего качества и возврата денег за продукцию ненадлежащего качества согласно Закону «О защите прав потребителей». Возврат и обмен товаров возможен в течение 14 дней после получения товара покупателем. Обратная доставка товаров осуществляется по договоренности. Мы обменяем/вернем деньги за 100% исправный товар, если: • товар не был в использовании; • сохранен его товарный неповрежденный незагрязненный вид, его потребительские свойства, пломбы, ярлыки, паспорт, обязательно целая и без надписей упаковка с полной комплектацией, указанной в технической документации (техпаспорте). Мы обменяем/вернем деньги за неисправный товар, во всех случаях, кроме: • если в результате проведения экспертизы будет установлено, что неисправности возникли в результате нарушения покупателем правил пользования и/или правил хранения товара;

Трехфазный многофункциональный многотарифный многозонный 4-х квадрантный счетчик трансформаторного включения Landis+Gyr ZMG410CR4.041B.37 5-10 А, класс точн. 1.0, предназначен для измерения и учета активной и реактивной электроэнергии и мощности в 2-х направлениях А±R± по трем фазам и нейтрали в трехфазных четырехпроводных сетях переменного тока номинальной частотой 50 Гц.​

Счетчики Landis + Gyr гарантируют высокое качество работы в сети и позволяют минимизировать потери, вызванные манипуляциями в точке измерения. Имеют отличное сочетание цена/качество/функциональность!

На протяжении всего срока эксплуатации даже при самых жестких внешних условиях, усиленный стекловолокном, антистатический пластиковый корпус счетчика ZMG410CR4.041B.37 с прозрачным и прочным окном дисплея, обеспечивает надежную работу и отличную читаемость дисплея. Электросчетчик остается работоспособным при наличии напряжения хотя бы в одной фазе и при температурах за -40°C.

Безупречное швейцарское качество: надежный и многофункциональный счетчик! Хотите получить безукоризненно работающие системы АСКУЭ или ЛУЗОД? Этот счетчик идеально для этого подходит!

Может работать со встроенным модулем-контроллером ETM 8120-2

Технические особенности электросчетчика Landis+Gyr ZMG410CR4.041B.37 (E550)​ и измеряемые параметры:

Измеряемые параметры:

• Активная, реактивная, полная энергия и мощность в двух направлениях (А+, А-, R+, R-)
• Мгновенные пофазные значения токов, напряжения, мощность, фазных углов, частота, коэффициента мощности.
• 48 тарифных регистров энергии
• 24 тарифных регистра мощности
• Мониторинг параметров сети
• Период интеграции мощности/энергии: программируемый
• Графики нагрузки: два независимых графика нагрузки, период интеграции программируется для каждого графика нагрузки индивидуально
• Дисплей: многосегментный ЖКИ, программируемая последовательность сообщений

Коммуникационные интерфейсы:

• Два независимых интерфейса: RS232 и RS485 (протоколы МЭК 62056-21 и DLMS);
• Оптический интерфейс;
• Программируемые выходные контакты, 1 реле 5А.

Резервного питание:

• от батареи № 1 (часы, дисплей, чтение через оптопорт) – 10 лет
• от батареи № 2 (только часы) – 10 лет

Дополнительные коммуникационные возможности

GSM/GPRS-модуль типа E55C ETM 8120-2 позволяет организовать удаленный доступ и считывание данных со счетчика электроэнергии или группы счетчиков, подключенных по интерфейсу RS-485, что позволяет свести к минимуму монтажные работы при организации ЛУСОД (ЛУЗОД) или системы АСКУЭ.

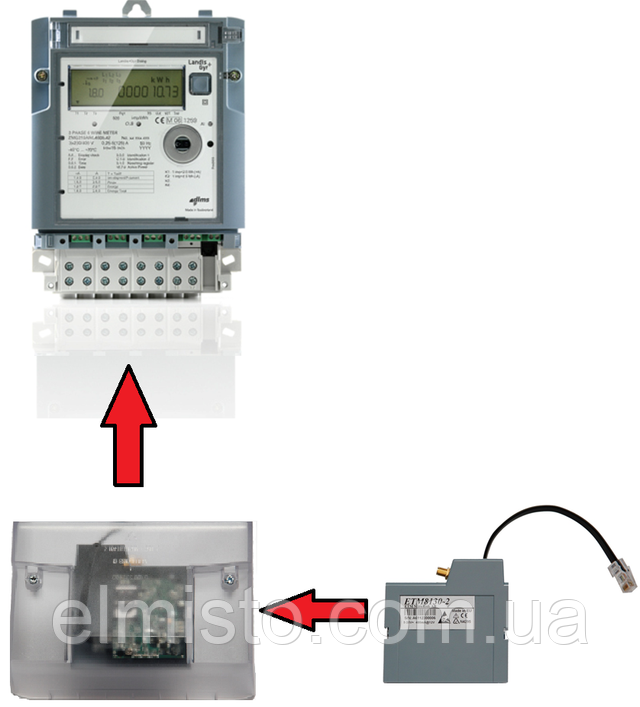

Коммуникационный GSM/GPRS модуль типа E55C ETM8120-2 крепится на внутренней стороне клеммной крышки счетчика и питается от контактов интерфейса RS-232 (клеммная крышка и интерфейс RS-232 специального исполнения по заказу).
Интерфейс RS232 счетчика обеспечивает интеллектуальное управление модемом E55C ETM 8120-2:
-периодическая перезагрузка модема; инициализацию АТ командами; переключение GSM/GPRS
-по расписанию (временное окно); ответ только на разрешенные номера.

Замена батареи

Установка коммуникационного модуля

Работа с контроллером

​Габаритный чертеж электросчетчика Landis+Gyr ZMG410CR4.041B.37 (E550)​:

Структура условного обозначения счетчиков Landis+Gyr ZMG:

Купить электросчетчик Landis+Gyr ZMG410CR4.041B.37 (E550) в Украине: Львов, Харьков, Киев, Луцк, Днепропетровск, Хмельницкий – интернет-магазин «ЭлМисто»

Данный товар также ищут как многотарифный счетчик электроэнергии Landis+Gyr ZMG410CR4.041B.37 (E550), купить счетчик Landis+Gyr ZMG410CR4.041B.37 (E550), трехфазный электросчетчик Landis+Gyr ZMG410CR4.041B.37 (E550), цена счетчика Landis+Gyr ZMG410CR4.041B.37 (E550) в Житомире, стоимость Landis+Gyr ZMG410CR4.041B.37 (E550), лiчильник Landis+Gyr ZMG410CR4.041B.37 (E550) ( Швейцария )

Внимание! Все товары, представленные в магазине ЭлМисто, сертифицированы в Украине, проходят техническую проверку на работоспособность и обеспечиваются гарантийным и послегарантийным обслуживанием согласно действующей редакции Закона Украины «О защите прав потребителей». С момента покупки у нас товара мы оказываем всестороннюю техническую, информационную и сервисную поддержку.
Доставка товара производится во все города Украины транспортными компаниями.

ЭлМисто ― самый выгодный интернет-магазин электрооборудования по низкой цене.

Заказывайте электросчетчик многотарифник Landis+Gyr ZMG410CR4.041B.37 (E550) по выгодной цене в Харькове.

Доставка осуществляется в города:
Борисполь, Александрия, Алчевск, Артемовск, Ахтырка, Белая Церковь, Белгород-Днестровский, Бердичев, Бердянск, Боярка, Бровары, Васильевка, Винница, Виноградов, Вишневое, Владимир-Волынский, Вознесенск, Геническ, Глобино, Глухов, Горловка, Днепродзержинск, Днепропетровск, Днепрорудный, Донецк, Дрогобыч, Дружковка, Дубно, Дунаевцы, Енакиево, Желтые Воды, Житомир, Запорожье, Знаменка, Золотоноша, Ивано-Франковск, Измаил, Изюм, Ильичевск, Калуш, Каменец-Подольский, Каменка-Днепровская, Карловка, Каховка, Киев, Кировоград, Ковель, Коломыя, Комсомольск, Конотоп, Константиновка, Коростень, Коростышев, Котовск, Краматорск, Красноармейск, Красноград, Краснодон, Красноперекопск, Кременчуг, Кривой Рог, Кролевец, Кузнецовск, Лисичанск, Лозовая, Лубны, Луганск, Луцк, Львов, Макеевка, Марганец, Мариуполь, Мелитополь, Мена, Миргород, Могилев ― Подольский, Мукачево, Надворная, Нежин, Николаев, Никополь, Новая Каховка, Нововолынск, Новоград-Волынский, Обухов, Одесса, Павлоград, Первомайск, Пологи, Полтава, Пирятин, Прилуки, Рава-Русская, Раздельная, Ровно, Ромны, Свердловск, Светловодск, Северодонецк, Славута, Славянск, Смела, Стаханов, Сторожинец, Стрый, Сумы, Тернополь, Токмак, Торез, Ужгород, Умань, Фастов, Харцызск, Харьков, Херсон, Хмельницкий, Хуст, Червоноград, Черкассы, Чернигов, Черновцы, Энергодар, Южноукраинск.

Landis+Gyr AG (ШВЕЙЦАРИЯ)

информацию подготовил(-a): Катерина Фролова
18.08.2021

Продукция от фирмы ЛандисГир АГ

Производят следующие виды товаров:

1. Electricity meters (single-phase, multiphase), types: ZMF, ZCF series E350; ZMX, ZCX E450 series; ZMD, ZFD E650 series; ZMG series E550; ZMQ series E850; and spare parts for them
2. Data concentrators, type DC450
3. Electricity meters (single-phase, multiphase), types: ZMF, ZCF series E350; ZMX, ZCX E450 series; ZMD, ZFD E650 series; ZMG series E550; ZMQ series E850; and spare parts for them

Адрес фирмы импортера Landis+Gyr AG

Адрес нашего офиса Landis+Gyr AG: ШВЕЙЦАРИЯ, Theilerstrasse 1, 6300 Zug, Заводы фирмы-изготовителя: «Landis+Gyr Ltd. «, 1 Lysander Drive, Northfields Industrial Estate, Market Deeping, Peterborough, PE68FB, Соединенное Королевство Великобритании и Северной

Компании которые осуществляют грузоперевозки и таможенное оформление из Швейцарии в Москву (Россия)

1. ✅ ООО «БюроИмпорта» — сайт https://buroimporta.ru тел. +7 (495) 419-26-52 почта: [email protected]
2. ✅ ООО «ИмпортР» — сайт https://import-v-rossiu.ru тел. 8 (499) 702-62-33 почта: [email protected]
3. ✅ Доставка Азия (только Авиаперевозки) — сайт https://dostavka-asia.ru тел. +7 (499) 112-34-20 почта: [email protected]
4. ⁉️Хотите чтобы мы добавили вашу организацию? Пишите нам на почту [email protected]

Разрешительная документация для РФ (Сертификация продукции)

Для ввоза продукции в Таможенный союз (ТС) в частности Россию, необходимо получить разрешительные документы в частности декларацию соответствия ТР ТС. Стоимость декларации 9000 рублей, возможно вам потребуются Протоколы Испытаний
Так же для законной продажи продукции ЛандисГир АГ вам так же потребуется декларация.
⁉️Вам скорее всего потребуется оформить временный ввоз продукции для предоставления образцов продукции.

Таможенное оформление товаров

Для быстрого прохождения таможни вы можете обратиться к специализированным брокерам или подготовить весь комплект документов самостоятельно для ввоза на территорию ТС из Швейцарии

1. Внешнеторговый договор со всеми приложениями
2. Инвойс / invoice (оригинал) + перевод Proforma или Commercial
3. Телекс либо счет подтверждающий стоимость транспортировки
4. Страховой полис
5. Паспорт сделки при сделке свыше 50 000$
6. Упаковочный лист (packing list)

Сроки доставки из Швейцарии от 3х дней

Если вам необходим доставить не большую партию груза с помощью авиаперевозки сроки доставки 3-5 дней. Стоимость доставки 5$ за 1 кг груза. При доставке больших грузов. Например с помощью мультимодальных грузоперевозок, вы можете доставить груз по цене 50 центов за 1 кг. Сроки от 20 дней.

Таможенные платежи при импорте

Компания производитель ввозила товары по следующим именам: Landis+Gyr AG. Вы можете купить товары через официального дистрибьютера или напрямую через наш сайт

Счетчик LANDIS & GYR ZMG310CR4.041b.37 (E550) 3х230/400 В 5(125) А трехфазный многотарифный

Трехфазный многофункциональный многотарифный многозонный 4-х квадрантный электросчетчик Landis+Gyr ZMG310CR4.041b.37 5-125 А непосредственного включения по току, класс точн. 1.0, предназначен для измерения и учета активной и реактивной электроэнергии и мощности А±R± по трем фазам и нейтрали в трехфазных четырехпроводных сетях переменного тока номинальной частотой 50 Гц, интерфейсы RS-485 и RS-232.
Может также устанавливаться для измерений в однофазных сетях (1 фаза и нейтраль) и двухфазных сетях ( 2 фазы и нейтраль).

Счетчики Landis + Gyr гарантируют высокое качество работы в сети и позволяют минимизировать потери, вызванные манипуляциями в точке измерения. Имеют отличное сочетание цена/качество/функциональность!

Технические особенности (в зависимости от исполнения) электросчетчика Landis+Gyr ZMG310CR4.041b.37 (E550) и измеряемые параметры:

Рабочий диапазон напряжений: 3×240/415В
Рабочий диапазон токов: 5А…120А,
Тип подключения: 3-х или 4-х проводное включение,
Класс точности ZMG310CR: 1.0;
Частота: 50 Гц.
Собственное потребление в токовых цепях: менее 0,03 VA.
Собственное потребление в цепях напряжения: менее 1,1-2,5 VA (в зависимости от уровня напряжения)
Диапазон рабочих температур: от –40 °C дo +70 °C
Габариты: 281,5×177×75 мм
Измеряемые параметры:

Активная, реактивная, полная энергия и мощность в двух направлениях (А+, А-, R+, R-)
Мгновенные пофазные значения токов, напряжения, мощность, фазных углов, частота, коэффициента мощности.
48 тарифных регистров энергии
24 тарифных регистра мощности
Мониторинг параметров сети
Период интеграции мощности/энергии: программируемый
Графики нагрузки: два независимых графика нагрузки, период интеграции программируется для каждого графика нагрузки индивидуально
Дисплей: многосегментный ЖКИ, программируемая последовательность сообщений
Коммуникационные интерфейсы:

Два независимых интерфейса: RS232 и RS485 (протоколы МЭК 62056-21 и DLMS);
Оптический интерфейс;
Программируемые выходные контакты, 1 реле 5А.
Резервного питание:

от батареи № 1 (часы, дисплей, чтение через оптопорт) – 10 лет
от батареи № 2 (только часы) – 10 лет
Дополнительные коммуникационные возможности

GSM/GPRS-модуль типа E55C ETM 8120-2 позволяет организовать удаленный доступ и считывание данных со счетчика электроэнергии или группы счетчиков, подключенных по интерфейсу RS-485, что позволяет свести к минимуму монтажные работы при организации ЛУСОД (ЛУЗОД) или системы АСКУЭ.
Коммуникационный GSM/GPRS модуль типа E55C ETM8120-2 крепится на внутренней стороне клеммной крышки счетчика и питается от контактов интерфейса RS-232 (клеммная крышка и интерфейс RS-232 специального исполнения по заказу).
Интерфейс RS232 счетчика обеспечивает интеллектуальное управление модемом E55C ETM 8120-2:
-периодическая перезагрузка модема; инициализацию АТ командами; переключение GSM/GPRS
-по расписанию (временное окно); ответ только на разрешенные номера.
