СИ30 счетчик импульсов с поддержкой энкодеров и RS-485

Если у Вас, возникают вопросы в отношении оборудования ОВЕН, Вы всегда можете обратится к нашим менеджерам через форму обратной связи.

• Описание
• Документация

Микропроцессорный счетчик импульсов СИ30 используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т.п.

Счетчик импульсов СИ30 рекомендуется использовать совместно с энкодерами.

ОВЕН СИ30 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать при отрицательных температурах до -20 °С.

Цифровой счетчик импульсов СИ30 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Счетчик импульсов ОВЕН СИ30

Микропроцессорный счетчик импульсов СИ30 используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т.п.

Счетчик импульсов ОВЕН СИ30 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать и при отрицательных температурах до -20 °С .

ОСНОВНЫЕ ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

• Прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков
• Определение направления вращательного движения узлов и механизмов
• Перевод количества импульсов в реальные единицы измерения продукции
• Выбор позиции десятичной точки
• Коэффициент масштабирования
• Четыре режима работы выходных устройств
• Четыре дискретных входа для организации счета и реализации функций стартстоп, блокировка, сброс
• Универсальные входы, позволяющие работать с датчиками PNPNPN типа, сухим контактом, датчиками высокого и низкого уровня, энкодерами
• Встроенный источник питания датчиков — 24В, с максимальным током нагрузки не более 100 мА
• Управление нагрузкой с помощью двух выходных устройств
• Сохранение результатов счета при отключении питания
• Встроенный модуль интерфейса RS-485 и USB-порт для подключения к компьютеру
• Поддержка распространенных протоколов Modbus (ASCII, RTU), ОВЕН
• Автоматическое определение протокола связи
• Программирование с кнопок на лицевой панели
• Возможность программирования счетчика с помощью компьютера
• Улучшенная помехоустойчивость. Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А с критерием качества

Успешно сертифицированы для работы в

системах On-line мониторинга и диспетчеризации ЕКС АТМ!

Особенности подключения оборудования с системе АТМ описаны в Руководстве пользователя https://help.1sim.ru/

Узнайте больше:

• Продукты
  • ЕКС АТМ
  • ОРС-Zulu ЦЕНТР©
  • АТМ OPC Hub©
  • Плагин «Zulu-ATM»
  • Плагин «Zulu-ATM» — NEW!
  • Zulu датчик©
  • NB-IoT оборудование
  • ЕКС АТМ SCADA PORTABLE®-500
  • Создание и внедрение ГИС
• Компания
  • О нас
  • Контакты
  • Реквизиты компании
  • Новости
  • Вакансии
  • Награды и номинации
  • Статьи о нас
  • Лицензии, свидетельства, сертификаты
  • Надежность и безопасность
  • Видео
• Подключение
  • Поддерживаемое оборудование
  • Если вашего прибора нет в списке?
  • Соглашение на обработку персональных данных
  • Оплата
  • Задать вопрос в АТМ
  • Если страничка потерялась.
• Новости
  Информационный портал системы АТМ

МЫ В СОЦСЕТЯХ:

Адрес: 185030, РК, г. Петрозаводск, ул. Маршала Мерецкова, 28/12

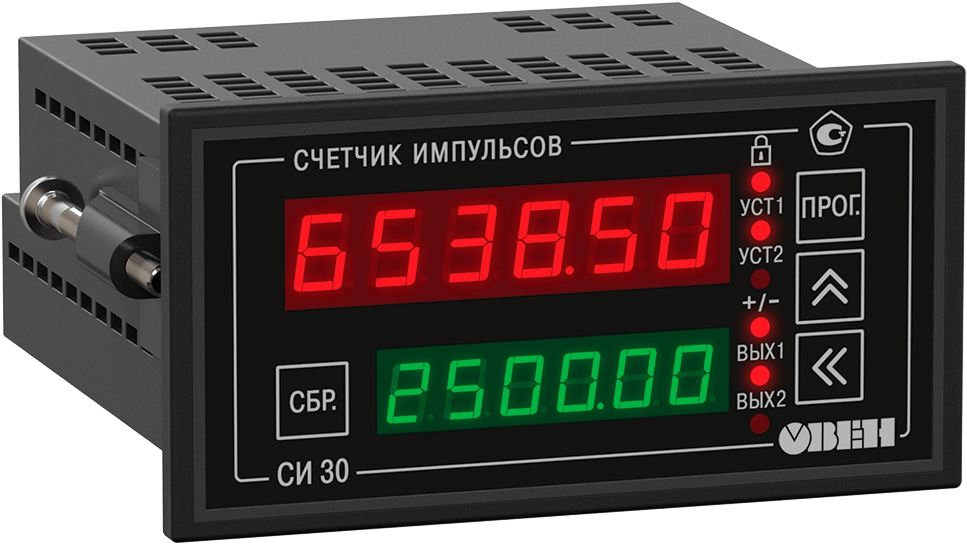

Счетчик импульсов с поддержкой энкодеров и RS-485 ОВЕН СИ30-220.Щ2.К

• Описание и характеристики
• Документация
• Получение товара

Счетчик импульсов с поддержкой энкодеров и RS-485 Owen СИ30-220-Щ2-К — микропроцессорный счетчик импульсов с поддержкой энкодеров. Прибор адаптирован для управления системами дозирования жидких сред, намоточных установок (кабель, провод, экструзионная пленка и пр.). Счетчик импульсов рекомендуется использовать совместно с энкодерами.

Основные функции

• прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков;
• определение направления вращательного движения узлов и механизмов;
• перевод количества импульсов в реальные единицы измерения продукции;
• выбор позиции десятичной точки;
• коэффициент масштабирования;
• сохранение результатов счета при отключении питания;
• автоматическое определение протокола связи;
• конфигуратор для настройки счетчика с ПК.

Особенности

• устойчивость к различным видам электромагнитных помех. Соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А с критерием качества;
• счетчики могут работать при отрицательных температурах до -20 °С;
• четыре режима работы выходных устройств;
• четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс;
• универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом, датчиками высокого и низкого уровня, энкодерами;
• встроенный источник питания датчиков 24В с максимальным током нагрузки не более 100 мА;
• управление нагрузкой с помощью двух выходных устройств;
• встроенный модуль интерфейса RS-485 и USB-порт для подключения к ПК;
• поддержка протоколов Modbus (ASCII, RTU), ОВЕН.

Исполнение

Цифровой счетчик импульсов СИ30 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Где применяются?

Предназначены для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т.п.

Комплектность

• Прибор СИ30;
• Руководство по эксплуатации;
• Паспорт и Гарантийный талон;
• Компакт-диск с ПО;
• Комплект крепежных элементов.

Сообщить о неточности в описании

Доставляем заказы по всей России. Доступны два варианта доставки:

• до терминала транспортной компании;
• до адреса (на склад, в офис или домой).

Работаем с транспортными компаниями Деловые Линии, СДЭК, а также сервисом Яндекс.Доставка.

Также доступен самовывоз с нашего склада в Ростове-на-Дону: ул. Вавилова 71/1.

Время работы склада: с понедельника по пятницу, с 9:00 до 18:00.

Заказ можно оплатить:

• онлайн с помощью банковской карты (при оформлении заказа);
• наличными или банковской картой при самовывозе (требуется предоплата).

Для юридических лиц
Компании и ИП могут оплачивать заказы по безналичному расчету.

В интернет-магазине Промышленная Автоматизация вы можете купить Счетчик импульсов с поддержкой энкодеров и RS-485 ОВЕН СИ30-220.Щ2.К. Для того, чтобы оформить заказ добавьте товар в корзину, или позвоните по бесплатному номеру телефона 8 800 550-72-59. После обработки заявки менеджер свяжется с вами по указанным контактным данным и уточнит дату и время, когда вы сможете приобрести и забрать Счетчик импульсов с поддержкой энкодеров и RS-485 ОВЕН СИ30-220.Щ2.К, а так же дату доставки, если она необходима.

Счетчики импульсов микропроцессорные СИ30

• Сводка
• Описание типа
• new Поверители 23

Счетчики импульсов микропроцессорные СИЗО (далее — СИЗО) предназначены для измерения количества импульсов, как в прямом, так и в обратном направлении, поступающих от первичных преобразователей (датчиков), преобразования количества импульсов в значения физических величин, отображения результатов измерений и преобразования в цифровой форме, а также формирования управляющих сигналов.

Скачать

Информация по Госреестру

Производитель / Заявитель

ООО «Завод № 423», г.Богородицк

Назначение

Счетчики импульсов микропроцессорные СИЗО (далее — СИЗО) предназначены для измерения количества импульсов, как в прямом, так и в обратном направлении, поступающих от первичных преобразователей (датчиков), преобразования количества импульсов в значения физических величин, отображения результатов измерений и преобразования в цифровой форме, а также формирования управляющих сигналов.

Описание

Конструктивно СИЗО выполнены в пластмассовых корпусах для щитового крепления, настенного крепления и монтажа на DIN-рейку. На лицевой панели СИЗО расположены элементы управления и индикации. СИЗО имеет два шестиразрядных цифровых индикатора для отображения результатов измерений, уставок и значений параметров.

Принцип действия основан на подсчете поступающих на вход СИЗО импульсов с

СИЗО выпускаются в различных исполнениях, отличающихся диапазоном напряжений питания, конструктивным исполнением корпуса, а также типом встроенных выходных устройств.

СИЗО не имеет механических частей, подстроечных резисторов, доступ к программному обеспечению (ПО) программно защищен, поэтому пломбировка для ограничения доступа внутрь СИЗО не требуется.

Условное обозначение приборов в зависимости от исполнения

Номинальное напряжение питания

Тип встроенных выходных устройств

Номинальное напряжение питания:

22О — переменного тока от 11О В; 22О В; 24О В с частотой 5О или 6О Гц; 24 — постоянного тока 24 В.

Н — корпус настенного крепления;

Щ1 — корпус щитового крепления;

Щ2 — корпус щитового крепления;

Д — корпус для крепления на DIN-рейку.

Тип встроенных выходных устройств:

Р — Контакты электромагнитного реле;

К — Оптопара транзисторная n-p-n-типа;

С — Оптопара симисторная.

Программное обеспечение

Программное обеспечение (ПО) встроено в микроконтроллер средства измерений.

Для функционирования СИЗО необходимо наличие встроенного ПО. Разделение ПО на метрологически значимую и незначимую части не реализовано. Все ПО является метрологически значимым.

ПО защищено от преднамеренных изменений с помощью специальных программных

Идентификационные данные программного обеспечения приведены в таблице 1.

Идентификационные данные (признаки)

Идентификационное наименование производителя ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор программного обеспечения

По номеру версии

Конструкция СИЗО исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 — высокий.

Технические характеристики

Таблица 2 — Метрологические и технические характеристики

Наименование параметра или характеристики

Параметры входных импульсов:

— длительность, мкс, не менее

от 0 до 10 000 50

Пределы допускаемой относительной погрешности преобразования (счет количества импульсов) на каждые 10000 импульсов, %

Постоянная счетчика K

Емкость счетчика, имп

Время установления рабочего режима, мин, не более

Напряжение низкого (активного) уровня на входе, В

Напряжение высокого уровня на входе, В

Напряжение питания, В:

— переменный ток с частотой 50 или 60 Гц

от 10,5 до 30 от 90 до 264

Полная мощность, потребляемая прибором, В • А, не более

Степень защиты от внешних воздействий по ГОСТ 14254-96 (МЭК-529-89), не менее, для корпуса:

— настенного крепления (Н)

— щитового крепления (Щ1) и (Щ2) со стороны лицевой панели

— для крепления на DIN — рейку (Д)

Рабочие условия эксплуатации:

— температура окружающего воздуха, С

— атмосферное давление, кПа

— относительная влажность, %, не более

от -20 до +70 от 84 до 106,7 до 95, при 35 оС без конденсации влаги

Габаритные размеры корпуса, мм:

— настенного крепления (Н)

— щитового крепления (Щ1)

— щитового крепления (Щ2)

— для крепления на DIN — рейку (Д)

Масса, кг, не более

Средняя наработка на отказ, ч (импульсов), не менее

Средний срок службы, лет, не менее

Знак утверждения типа

наносится на панель СИЗО методом фотолитографии или другим способом, не ухудшающим качества СИЗО, а также на титульный лист паспорта и руководство по эксплуатации типографским способом.
