Счетчик который измеряет радиацию

Индикатор радиоактивности RADEX ONE

ДЛЯ ЧЕГО НУЖЕН ДОЗИМЕТР?

Посещая гипермаркет или рынок, нельзя быть до конца уверенным в безопасности покупаемых продуктов. Особенно это касается дикорастущих грибов и ягод, которые продаются частниками на обочинах дорог. Отдельные импортные товары также могут иметь повышенный уровень радиоактивности. Сегодня строительные материалы, используемые при строительстве жилья, обязаны проходить радиационный контроль, но не все компании-застройщики это делают. Ответственно подойти к решению данного вопроса Вам поможет бытовой дозиметр RADEX ONE.
Измеритель радиации RADEX ONE предназначен для обнаружения радиоактивного излучения в повседневной жизни. Пользоваться им может любой человек, даже не владеющий специальными знаниями по радиологии. Всего за 10 секунд владелец оценит степень угрозы своему здоровью от обнаруженного излучения. Прибор для измерения радиации выполнен в портативном корпусе и за счёт маленького веса, шнурка для ношения на шеи и клипсы удобен для постоянного ношения.

ЧТО И ЧЕМ ИЗМЕРЯЕТ RADEX ONE?

Мощность излучаемой и накопленной дозы β (бета)- и γ (гамма)- излучения радиации в модели RADEX ONE измеряет счетчик Гейгера-Мюллера СБМ-20-1.
Простой и надёжный счетчик Гейгера-Мюллера СБМ-20-1, он не требователен к условиям эксплуатации и широко применяется в профессиональной аппаратуре. Обнаруживая газонаполненным датчиком СБМ-20-1 радиоактивное излучение, бытовой дозиметр с помощью дисплея, звукового сигнала и вибрации оповещает хозяина об радиационной опасности.

ДОСТОИНСТВА И ПРЕИМУЩЕСТВА ПРИБОРА RADEX ONE

RADEX ONE — недорогой измеритель радиации, одним из привлекательных качеств которого является миниатюрный размер корпуса. При этом в нем установлен самый популярный датчик радиации — СБМ-20-1.
Помимо указанных достоинств, прибор обладает и другими преимуществами:
самый маленький размер корпуса прибора при использовании датчика СБМ-20-1
режим измерения «поиск» CPM (количество импульсов в минуту)
время работы – 3000 часов от одной батарейки ААА
использование как внешнего датчика уровня радиации для систем автоматизации (открытый протокол передачи данных), например можно подключить к arduino
может работать без батарейки, получая питание от USB, например от универсального внешнего аккумулятора
малый вес — 40 грамм
оснащён датчиком СБМ-20-1 российского производства

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ RADEX ONE

Применение программного обеспечения RadexRead расширяет сферу использования бытового измерителя радиации и даёт владельцу дополнительные возможности. Достаточно подключить индикатор к компьютеру. Подойдет любой домашний компьютер или ноутбук. Главное, чтобы операционная система была Windows XP или новее и присутствовал USB порт.
При соединении с компьютером, прибор для измерения радиации RADEX ONE через фирменное ПО позволит пользователю:
строить разнообразные графики по итогам измерений
хранить на жестком диске результаты измерений
осуществлять настройку измерителя радиации
обновлять прошивку прибора с целью улучшения его функциональности

СЕРТИФИКАТЫ ДОЗИМЕТРА RADEX ONE

Параметры дозометрического прибора RADEX ONE были проверены международной лабораторией PRO EMV Labor Strausberg GmbH в германии, которая имеет аккредитацию германского центра аккредитаций DAKKS Deutsche Akkreditierungsstelle.

САМОЕ ГЛАВНОЕ

В качестве итога можно сказать, что измеритель радиации RADEX ONE — прибор для измерения радиации, который оптимально подходит для использования в быту: простой в применении, им легко можно проверить на радиационное загрязнение приобретаемое продовольствие и строительные материалы, также он отлично отслеживает дозу радиации полученную в окружающем мире, в том числе при полёте в самолёте.

SMG-1 дозиметр

SMG-1 дозиметр

SMG-1 дозиметр

Вы можете купить качественный дозиметр SMG-1 немецкого производства в стильном корпусе мобильного телефона с большим экраном, интуитивно продуманным и понятным меню, удобным джойстиком. Прибор позволяет оценивать излучение внешнего фона и обнаруживать радиоактивные зоны в помещениях, а также выявить недоброкачественные и радиоактивные предметы. Дозиметр SMG-1 измеряет фактическую, среднюю дозу за час и за сутки, а также накопленную дозу радиации . Измерения сохраняются в энергонезависимой памяти ( срок хранения — до 2-х лет ! ), поэтому их в любой момент можно просмотреть в виде графика или числовых значений . Эти данные позволяют лучше оценивать колебания радиационного фона на объекте, обнаруживать источники радиации, а также оценивать накопленную дозу радиации и определять нанесённый излучением вред. Кроме того, данные можно выгрузить на ПК через USB-порт .

Дозиметр SMG-1 и его преимущества

1. Дозиметр «SMG-1» — это уникальный прибор, который объединяет в себе достоинства бытового дозиметра (компактность, универсальность, невысокая стоимость) с высокой точностью измерения, присущей приборам профессионального класса. Такая точность достигается использованием одного из самых быстрых и точных счетчиков Гейгера-Мюллера профессионального класса — СБМ 20-1.
2. Прибор по дизайну и габаритам схож с сотовым телефоном, дозиметр идеально вписывается в облик современного человека, который следит за своим здоровьем и безопасностью.
3. Удобство и простота в эксплуатации: русскоязычное меню, большой цветной ЖК-дисплей по диагонали 2″ с разрешением 240х320 точек, удобный джойстик.
4. На экране дозиметра высвечивается полная информация: фактическая доза радиации, средняя доза за день/час, график поступления частиц, интервал времени измерения, уровень завершения цикла измерения, а также заряд батарей, температура окружающего воздуха, текущее время и пункты меню. Имеется 3 режима яркости.
5. Прибор позволяет точнее определить радиационную опасность окружающей обстановки, что обеспечивается функцией измерения накопленной дозы облучения.
6. Сохраняет историю колебаний радиационного фона от одного часа до двух лет и отображает в виде графика или числовых значений на дисплее прибора.
7. Просмотр накопленных данных на компьютере, на который их можно выгрузить с дозиметра через порт USB.
8. Звуковая и визуальная сигнализация при превышении заданного уровня радиационного фона.
9. Дополнительные функции: измерение температуры окружающего воздуха, встроенные часы и календарь.
10. Функция экономичного энергопотребления увеличивает время автономной работы: при выключенной подсветке дозиметр продолжает измерять радиационный фон и отсчитывать время.

Область применения SMG-1 дозиметра

• Прибор SMG-1 идеально подходит для использования в бытовых целях: контроль радиационного фона в квартире, на даче, в лесу- проверка безопасности удобрений, выращенных овощей и фруктов или собранных грибов и ягод- радиационный контроль покупаемых продуктов питания, игрушек, украшений и т.д.
• Таможня, службы гражданской обороны и МЧС — для выявления радиационно опасных предметов, способных нанести вред обществу.
• Строительство — контроль безопасности стройматериалов.
• Ювелирная область— контроль безопасности драгоценных и полудрагоценных камней (т.к. для улучшения качества камней часто используется ионизирующее излучение).

SMG-1 дозиметр и его принцип работы

Прибор измеряет мощность амбиентного эквивалента дозы гамма-, бета— и рентгеновского излучения и на основе этих данных отображает на дисплее накопленную дозу и величину радиационного фона. При помощи встроенного газоразрядного счетчика Гейгера-Мюллера дозиметр оценивает мощность ионизирующего излучения, результаты измерения выводится на дисплей не позже чем через 60 секунд после измерения. Время измерения можно настраивать для обеспечения высокой скорости работы или получения максимально точных результатов, доступны значения: 20, 40, 60 секунд.

В конструкции прибора предусмотрено срабатывание звуковой сигнализации , при превышении установленного порога уровня радиационного фона. Имеется 2 уровня срабатывания, которые настраиваются вручную: при возникновении повышенной и высокой радиации.

В дозиметре используется аккумулятор модели BL-8N, который изначально создавался для телефонов Nokia, поэтому его легко можно найти в продаже при необходимости замены. Аккумулятор заряжается при подключении дозиметра к сети 220 В через адаптер или к USB-порту компьютера и других устройств. Благодаря встроенному индикатору, на дисплее прибора отображается уровень заряда батареи.

Отличие дозиметра SMG 1 от других приборов

1) В отличие от большинства бытовых дозиметров, позволяющих определить радиационную обстановку, прибор «SMG-1» может измерять ещё и накопленную дозу радиации. Этот параметр позволяет лучше оценить опасность воздействия радиации. Длительное воздействие малых доз радиации может быть вреднее, чем ударное влияние высоких. Последствия продолжительного воздействия малых доз радиации могут проявиться позже в виде мутагенных и канцерогенных признаков.

За счёт измерения накопленной дозы радиации «SMG-1» позволяет сократить время пребывания на объекте с аномальной радиационной обстановкой, не нанеся вреда своему здоровью. Чтобы узнать, когда следует покинуть зараженную территорию, необходимо лишь включить прибор в режим просмотра сохраненных данных за последние сутки или дни. Наблюдая за этими показаниями, Вы сможете покинуть опасную зону при превышении накопленной дозы радиации выше допустимого значения. Большой диапазон измерения позволяет использовать прибор для измерения накопленной дозы в течение длительных промежутков времени (до 2 лет!).

2) Дозиметр «SMG-1» имеет режим экономичного энергопотребления, при котором выключается встроенный дисплей, но прибор продолжает измерять уровень излучения. Продолжительность работы в этом режиме увеличивается до 300 часов! Можно перевести дозиметр в этот режим и постоянно носить его с собой или оставить в интересующем вас месте, а через некоторое время включить обычный режим и понаблюдать, как менялась радиационная обстановка.

Сертификация дозиметра SMG-1

Прибор разработан немецкой компанией «HAAK ELEKTRONIK Germany», прошёл официальные испытания, согласно которым имеет сертификат соответствия № 0913205. Также имеются свидетельство о поверке и протокол поверки, сертификаты соответствия на зарядное устройство и аккумулятор.

SMG 1 дозиметр и технические характеристики:

цветной TFT 2″ (240х320 пикс.)

газоразрядный счетчик Гейгера-Мюллера типа СБМ 20-1

— мощность амбиентного эквивалента дозы — от 0,01 до 999 мкЗв/час,

— энергия гамма-излучения — от 0,1 до 1,25 МэВ,

— текущий и средний радиационный фон,

— накопленная доза излучения

15+6/(мощность дозы в мкЗв/ч) %

регулируемое: 20, 40, 60 сек.

Объём встроенной памяти

17520 измерений или 2 года (энергонезависимая)

Сохраняемые в памяти данные:

— средняя доза излучения за каждый час предыдущих суток,

— средняя доза излучения за каждые сутки последних 2-х лет,

— накопленная доза излучения за сутки по часам и за месяц по дням (может отображаться в виде наглядного графика)

Способы индикации данных из встроенной памяти

график, числовые значения

Передача данных из памяти на компьютер

регулируется (2 уровня)

встроенные часы, календарь, термометр

— от Li-Ion аккумулятора 3,7 В, 850 мА/ч (BL-8N),

— от сети 220 В через адаптер

Время автономной работы**

111 х 46 х 19 мм

Диапазон рабочих температур

от -10 °С до +50 °С

*При доверительной вероятности 95%.

**При выключенной подсветке дисплея (экономичный режим работы).

Чем измеряют радиацию

Файлы для скачивания

В последние несколько десятилетий люди привыкли к мысли об опасности радиоактивного излучения. Но желание избежать этой опасности сталкивается с серьезной проблемой. Человек не может ощутить радиацию. Ни один из наших органов чувств ее не воспринимает. Поэтому на помощь должны прийти приборы. Современные дозиметры-радиометры совмещают в себе функции измерения дозы излучения и его активности.

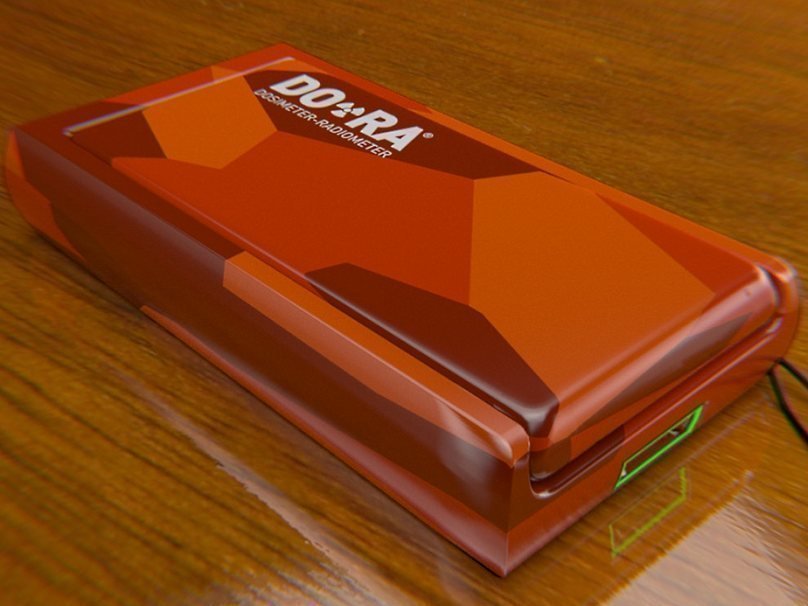

Самые последние разработки, например, приборы серии DO-RA, функционируют на базе любых портативных электронных устройств и на всех основных мобильных операционных системах: iOS, Android, WP и др. Таким образом, обладатели приборов смогут вести самостоятельный контроль избыточного ионизирующего излучения, а также проанализировать подозрительные объекты, продукты питания и жидкости, строительные материалы и жилища.

Радиация – это излучение, способное отрывать от атомов окружающие их электроны, превращая эти атомы в положительно заряженные ионы (отсюда название – ионизирующее излучение). Опасность излучения для организма тоже объясняется этим свойством: ионизирующие излучение повреждает молекулы в организме и нарушает их нормальное функционирование (развивается лучевая болезнь).

Как установил еще Резерфорд, основных видов ионизирующего излучения три, они обозначаются тремя первыми буквами греческого алфавита. Альфа-излучение представляет собой поток ядер гелия-4 (два нейтрона + два протона). Бета-излучение – это поток электронов (иногда — позитронов). Гамма-излучение – поток фотонов с высокой энергией. Есть и более редкие виды ионизирующего излучения, например, поток нейтронов.

Альфа-излучение, возникающее при радиоактивном распаде, не может проникнуть через поверхностные слои кожи человека, состоящие из мертвых клеток. Оно способно нанести вред здоровью только если человек проглотит его источник. Бета-частицы задерживаются кожей, но могут стать причиной лучевых ожогов. Наиболее опасно гамма-излучение — защитить от него могут только толстые стены или пластины свинца.

На заре исследования радиоактивности для ее обнаружения использовали долгий и неточный метод — фотопластинки. Этот светочувствительный материал засвечивается без света под воздействием радиации. В 1908 году появился «счетчик Гейгера», прибор для регистрации ионизирующего излучения, изобретенный немецким физиком Гансом Гейгером. Более правильное его название «счетчик Гейгера – Мюллера», так как в разработке более совершенной конструкции, появившейся к 1928 году, принял участие коллега Гейгера Вальтер Мюллер. Прибор представляет собой газовый электроконденсатор – вакуумную трубку, заполненную аргоном или неоном. Если рядом с ней окажется радиоактивное вещество, его излучение проникнет в трубку и заставит газ светиться — через трубку проходит электрический ток. Этот ток пропускается через счетчик, и таким образом можно узнать количество радиации, попавшее в трубку.

Другой метод регистрации ионизирующих излучений основан на использовании сцитилляторов – веществ, способных в ответ на попадающее в них ионизирующее излучение испускать свет. Первый такой детектор на основе сульфида цинка (так называемый «спинтарископ») создал в 1909 году всё тот же Ганс Гейгер совместно с Эрнстом Марсденом. При использовании первых сцинтилляторных детекторов ученые зрительно регистрировали эти вспышки света. Для этого приходилось часами сидеть в темной комнате, глядя в микроскоп. Затем детекторы стали снабжать фотоумножителями – устройствами, преобразующими свет в электрический импульс, который довольно легко зарегистрировать.

При измерении радиации учитывают экспозиционную, поглощенную, эквивалентную и эффективную дозы. Первая определяет степень ионизации воздуха и измеряется в рентгенах. Количество энергии ионизирующего излучения, поглощенное веществом, определяет поглощающая доза, измеряется в греях (одна сотая грея – рад). Эквивалентная доза учитывает различие между воздействием на организм разных видов излучения, поскольку более тяжелые частицы (например, альфа-излучение), попадая в организм, ионизируют больше молекул, чем легкие (гамма и бета-излучение), то при одинаковой поглощенной дозе степень их воздействия будет разной. Измеряется в зивертах (одна сотая зиверта — бэр — биологический эквивалент рада). Эффективная доза, также измеряемая в зивертах, учитывает разную чувствительность тканей организма к излучению: облучение костного мозга или легких более опасно, чем щитовидной железы и печени, а для клеток кожи опасность еще меньше. Активность источника излучения описывает интенсивность радиоактивного распада в источнике. Основная единица измерения активности называется беккерель, она равна одному акту распада в секунду.

Приборы, разработанные компанией ОАО «Интерсофт Евразия», резидентом кластера ядерных технологий Фонда «Сколково», измеряют как дозу, так и активность излучения и представляют собой целую серию DO-RA (дозиметр-радиометр). К ним относятся модель DO-RA.Classic со счетчиком Гейгера-Мюллера и перспективная модель DO-RA.Ultra, разрабатываемая в рамках гранта Сколково, с детектором ионизирующего излучения на основе кремния (Si).

Важная особенность DO-RA состоит в том, что они функционируют на базе любых портативных электронных устройств: смартфоны, планшеты, ноутбуки. Детектор подсоединяется к устройству через аудиовыход, либо через USB разъем или используя протокол беспроводной связи BLE (Bluetooth). Программы, обеспечивающие работу дозиметра-радиометра, существуют для всех основных мобильных операционных систем: iOS, Android, WP и др.

Устройство позволяет измерять дозу поглощенного излучения за определенное время, строит временной график дозы, замеряет активность источника излучения. Есть и дополнительные функции, например, возможность сфотографировать место замера с автоматической фиксацией информации о времени замера, величине фона (мощности дозы) и географических координатах.

Детектор DoRaSi на основе кремния и собственных патентов, который используется в устройствах, способен не только измерять излучение, но и определять тип его источника излучения: уран, цезий, иод. Правда это новшество будет реализовано только в следующих версиях устройств линии DO-RA.

Чем отличается Зиверт от Рентгена и в чем еще измеряют радиацию?

Сейчас стали измерять радиацию в Зивертах. Что это за единица и чем она отличается от привычных нам Рентгенов? И почему возникла такая путаница в измерении ионизирующего излучения?

А. Васильев, Самара

И Зиверт и Рентген являются актуальными единицами измерения радиации, но значения их принципиально отличаются друг от друга.

«Рентген — это экспозиционная величина. Если применять грубую аналогию, то она показывает, какое количество ионизирующего излучения выделяет источник радиации за единицу времени. Сама по себе эта величина не может характеризовать степень поражения человека радиационном излучением. Рентгены нам говорят, сколько ионизирующего излучения пройдет через тело человека за единицу времени. Исходя из этого можно составить график безопасного нахождения человека рядом с источником радиоактивности. Сократив время пребывания в зоне действия ионизирующего излучения до минимума, человек может без какого-либо вреда переносить даже серьезное излучение. Именно поэтому при ликвидации аварии на Чернобольской АЭС время работы ликвидаторов в опасной зоне исчислялось минутами», — говорит физик Алексей Осипов.

С Зивертами картина другая, эта величина показывает какой вред здоровью нанесла радиация.

«В Зивертах измеряется поглощенное излучение. То есть сколько радиации «впитал» человек, находившейся рядом с источником облучения. По этой величине и оценивается нанесенный радиацией вред здоровью, а так же вероятность развития лучевой болезни. При оценке состояния здоровья человека все, Зиверты суммируются. То есть учитывается все поглощенное организмом излучение за все время наблюдения», — говорит ученый.

Также для измерения поглощенного излучения используется другая величина — Грей. По сути эти величины имеют общий физический смысл и равны друг другу.

1 Грэй = 1 Зиверту и условно равен 100 рентгенам.

Малые и средние дозы поглощенного излучения измеряют в Зивертах или микро- милизивертах, а вот большие дозы измеряют в Греях. То есть, если вы услышали, что речь идет о Греях — самое время насторожиться. Зиверт — величина мировой измерительной системы, а Грей принадлежит к измерительной системе СИ.

Если говорить об опасных поглощенных дозах радиации, то считается, что лучевая болезнь возникает при дозе в 1 Грей, полученной за короткой промежуток времени (четверо суток). При дозе облучения от 7 до 10 Грей развивается тяжелая форма лучевой болезни со 100% летальным исходом. При дозе от 10 до 15 Грей летальный исход наступает в течение 2-3 недель. При дозе свыше 15 Грей человек погибает через 1-5 суток.

Очень редко используется еще одна величина 1 бэр (биологический эквивалент рентгена). Это устаревшая величина, которая использовалась физиками СССР.

1 Зиверт = 1 Грей = 100 бэр
