Счетчик с функцией хранения профиля нагрузки

Однофазные счетчики электроэнергии

Для измерения электроэнергии в составе АСКУЭ могут применяться однофазные и трехфазные счетчики. Трехфазные счетчики применяются, главным образом, в промышленности, энергетики, а также в электроснабжении коммерческих, бюджетных и некоторых бытовых объектов, получающих трехфазное питание. Однако для подавляющего большинства объектов бытовой сферы в городах и сельской местности, а также для некоторых мелкомоторных потребителей предусматривается подключение однофазных счетчиков электроэнергии.

Особенности однофазных счетчиков

Счетчик электроэнергии однофазный применяется во всех случаях, когда подача электроэнергии потребителю осуществляется по двум проводам («фаза» и «ноль»). В отличие от старых индукционных приборов, современные статические (электронные) однофазные счетчики, применяемые в АСКУЭ, обдают целым комплексом преимуществ и функциональных возможностей.

Основные функции современных однофазных счетчиков:

  • измерение как активной, так и реактивной электроэнергии и мощности в прямом и обратном направлении;
  • измерение нормируемых показателей качества электроэнергии;
  • возможность хранения профиля нагрузки с интервалом от 1 до 60 минут, хранение значений потребления (ежесуточных и ежемесячных) на глубину до 100суток и более;
  • передача данных посредством УСПД или непосредственно в центр сбора данных;
  • функции управления нагрузкой — ограничение или отключение электроснабжения в зависимости от потребления либо по команде с верхнего уровня АСКУЭ;
  • фиксация в памяти различных событий, таких как воздействие на измерительный прибор магнитным полем, открытие клеммной крышки, превышение нормативных параметров потребления ЭЭ, продолжительности отключения ЭЭ и т.д.;
  • фиксация и предотвращение попыток хищения электроэнергии при неправильном подключении нагрузки;
  • фиксация небаланса между измерениями тока в фазном и нейтральном проводах и осуществление учета по большим значениям за счет установки датчиков тока в фазный и нейтральный провода.

Помимо этого, электроника счетчиков позволяет реализовывать многотарифный учет электроэнергии. Установка однофазных многотарифных счетчиков электроэнергии представляет собой выгодное решение как для потребителей ЭЭ, так и для снабжающих организаций.

Наше предложение

ООО «ИЦ ЭАК» предлагает широкий выбор однофазных счетчиков для комплектации АСКУЭ. Мы реализуем продукцию только проверенных и хорошо зарекомендовавших себя брендов. В том числе у нас вы сможете купить однофазные счетчики электроэнергии «Меркурий», KNUM, CE и др. Имеются счетчики сплит-исполнения, которые могут устанавливаться непосредственно в разрыв проводов электроснабжения с передачей данных от них в вынесенные устройства по PLC или радиоканалу связи.

Предлагаемые однофазные счетчики электроэнергии имеют разный класс точности, номинальное напряжение и другие основные характеристики. Это позволяет подобрать оптимальные приборы для каждой конкретной АСКУЭ с учетом необходимой функциональности и экономической целесообразности. Все счетчики имеют срок эксплуатации до 30 лет и межповерочный интервал — 16 лет.

  • О КОМПАНИИ
    • Награды и дипломы
    • Схема проезда
    • Контакты
  • ПЕРСОНАЛ
    • Отдел кадров
  • НОВОСТИ
    • Новости
    • Жизнь завода
    • Архив новостей
  • ПРОДУКЦИЯ
    • Продукция
      • Сварочное оборудование «ФОРСАЖ»
      • Медицинская техника
      • Системы управления двигателями
      • Счетчики электроэнергии
      • Электрозарядная станция ФОРА
  • ГДЕ КУПИТЬ
    • Официальные представители
      • Центры продаж
      • Сервисные центры
    • Партнеры
  • УСЛУГИ
    • Художественно-дизайнерский центр
  • Счетчики электроэнергии
  • Гарантийное обслуживание|
  • Видео|
  • Награды и дипломы|
  • Статьи|
  • Центры продаж
  • ОДНОФАЗНЫЕ
  • ТРЕХФАЗНЫЕ ТРЕХФАЗНЫЕ
    • Однотарифные
      • СЭТ3а в корпусе «У»
      • СЭТ3а в корпусе «Д»
      • Реактивная энергия
      • Активная / реактивная на два направления
      • Активная и реактивная
    • Многотарифные
      • Активная энергия
      • Активная и реактивная энергия
    • Многофункциональные
      • СЭТ 3а-. исполнение «М»
      • СЭТ 3ар-. исполнение «Н»
      • ГАММА 3
  • Счётчики электрической энергии
    однофазные электронные ГАММА —>
  • СЧЁТЧИКИ ГАММА

Отдел маркетинга

Отдел сбыта

Технические вопросы по счётчикам ГАММА

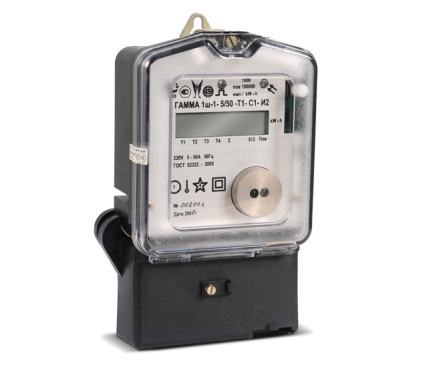

ГАММА 1

Однофазный счетчик электроэнергии многофункциональный

Описание

Многотарифные счетчики ГАММА 1 имеют широкий набор функций, позволяют передавать накопленные данные об энергопотреблении через оптопорт или цифровой интерфейс RS-485. Электросчетчики могут использоваться в автоматизированных системах коммерческого учета энергоресурсов (АСКУЭ) или автономно.

Отличительные особенности

Функциональные возможности

  1. Число тарифов – 4
  2. Число тарифных зон – 8 (время смены тарифа кратно 30 минутам)
  3. Число сезонов – 12
  4. Учет электроэнергии в прямом направлении
  5. Раздельный учет энергии для рабочих, субботних, воскресных и праздничных дней
  6. Измерение значений физических величин, характеризующих электрическую сеть:
ПараметрЕдиница младшего разряда
Активная мощность со знаком0.01 Вт
Полная мощность0.01 ВА
Ток0.001 А
Напряжение0.01 В
Коэффициент мощности0.01
Частота сети0.01 Гц

  1. Формирование массива максимальных значений мощности с интервалом 30 минут с глубиной хранения 96 дней (опционально)
  2. Формирование массива профиля мощности с переменным (программируемым) временем интегрирования (от 1 до 60 минут) с глубиной хранения 128 срезов
  3. Регистрация максимальных нагрузок в течение месяца (интервал усреднения – 30 минут)
  4. Хранение в течение 15 месяцев полученных данных профилей мощности, а также данных о накопленной энергии за месяц (раздельно по тарифам)
  5. Регистрация и хранение массива данных максимумов активной мощности в зонах максимальной загрузки в течение месяца (интервал усреднения – 30 минут). Глубина хранения – 15 месяцев
  6. Фиксация показаний счетчика электроэнергии в заданные, программируемые моменты времени (два раза в сутки) с глубиной хранения – 32 дня
  7. Резервное тарифное расписание с программируемыми датой и временем ввода
  8. Работа в одном из двух режимов: по заводскому номеру или сетевому адресу
  9. Два уровня доступа для защиты данных и электронная пломба (датчик вскрытия счетчика)
  10. Возможность изменять параметры обмена по интерфейсу (скорость обмена и формат кадра)
  11. Журнал событий электросчетчика на 11 типов событий:
  • включение/выключение питания
  • вскрытие счетчика (электронная пломба)
  • смена уставок
  • перезагрузка с фиксацией ее причины
  • смена даты/времени
  • переход на летнее/зимнее время
  • коррекция времени с фиксацией ее величины
  • смена тарифного расписания
  • самодиагностика счетчика – успешно или неуспешно с фиксацией вида неисправности
  • наличие тока в фазе А (при отсутствии напряжения с фиксацией значения тока и напряжения)
  • попытка несанкционированного доступа
  1. Журнал контроля качества сети на 4 типа событий (снижение напряжения в фазе А ниже нижней уставки НДЗ/ПДЗ, повышение напряжения в фазе А выше верхней уставки НДЗ/ПДЗ)
Читайте так же:
Что является общем имуществом до счетчика

Примечание:

ПДЗ – предельно допустимое значение;
НДЗ – нормально допустимое значение.

Каждый тип события имеет независимый стек глубиной 15 событий. Событие характеризуется временем начала, окончания и статусом (либо величиной контролируемого параметра для журнала контроля качества сети).

Примечание:

На сайте представлены базовые модели счетчиков ГАММА 1. Также предусмотрена поставка электросчетчиков ГАММА 1 с другими параметрами (согласно структуре условного обозначения счетчиков ГАММА 1).


__________________________________________________________________________________

Центры продаж

Вы можете купить счетчики электроэнергии непосредственно на заводе, оформив онлайн заявку, или у наших региональных представителей.
Цены на многофункциональные счетчики ГАММА 1 уточняйте у наших дилеров.

Выберите центр продаж наиболее удобный для Вас:

50497-12: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 500/220 кВ «Луговая»

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 500/220 кВ ┌Луговая√ (далее — АИИС КУЭ) предназначена для измерения активной и реактивной энергии, а также для автоматизированного сбора, обработки, хранения и отображения информации. Выходные данные системы могут быть использованы для коммерческих расчетов.

Основные данные
Госреестр №50497-12
НаименованиеСистема автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 500/220 кВ «Луговая»
Класс СИ34.01.04
Год регистрации2012
Методика поверкиМП 50497-12
Межповерочный интервал4 года
Страна-производительРоссия
Информация о сертификате
Срок действия сертификата..
Номер сертификата47290
Тип сертификата (На серию или на партию)E
Дата протоколаПриказ 486 п. 99 от 09.07.2012
Производитель / Заявитель

ООО «Велес», г. Среднеуральск, Свердловской обл.

Скачать

Применение

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 500/220 кВ «Луговая» (далее — АИИС КУЭ) предназначена для измерения активной и реактивной энергии, а также для автоматизированного сбора, обработки, хранения и отображения информации. Выходные данные системы могут быть использованы для коммерческих расчетов.

Подробное описание

АИИС КУЭ представляет собой многофункциональную трехуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

1-й уровень включает в себя измерительные трансформаторы тока (далее — ТТ) класса точности 0,2S по ГОСТ 7746-2001, измерительные трансформаторы напряжения (далее — ТН) класса точности 0,2 по ГОСТ 1983-2001 и счетчики активной и реактивной электроэнергии А1800 класса точности 0,2S по ГОСТ Р 52323-05 в части активной электроэнергии и 0,5 в части реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных, образующие 1 измерительный канал системы по количеству точек учета электроэнергии.

Счетчики электрической энергии обеспечены энергонезависимой памятью для хранения профиля нагрузки с получасовым интервалом на глубину не менее 35 суток, данных по активной и реактивной электроэнергии с нарастающим итогом за прошедший месяц, а так же запрограммированных параметров.

2-й уровень включает в себя информационно-вычислительный комплекс электроустановки (далее — ИВКЭ), включающий в себя устройство сбора и передачи данных (далее — УСПД), устройство синхронизации времени и коммутационное оборудование.

УСПД типа RTU-325 обеспечивает сбор данных со счетчика, расчет и архивирование результатов измерений электрической энергии в энергонезависимой памяти с привязкой ко времени, передачу этой информации в ИВК. Полученная информация накапливается в энергонезависимой памяти УСПД. Расчетное значение глубины хранения архивов составляет не менее 35 суток. Точное значение глубины хранения информации определяется при конфигурировании УСПД.

3-й уровень включает в себя информационно-вычислительный комплекс. Этот уровень обеспечивает выполнение следующих функций:

— сбор информации от ИВКЭ (результаты измерений, журнал событий);

— обработку данных и их архивирование;

— хранение информации в базах данных серверов ОАО «Федеральная Сетевая Компания Единой Энергетической Системы» (ОАО «ФСК ЕЭС») не менее 3,5 лет;

— доступ к информации и ее передачу в организации-участники ОРЭ.

ИВК состоит из центр сбора и обработки данных (далее — ЦСОД) филиала ОАО «ФСК ЕЭС» — МЭС Западной Сибири и ИВК АИИС КУЭ ЕНЭС (Метроскоп), а также устройства синхронизации времени в ЦСОД филиала ОАО «ФСК ЕЭС» — МЭС Западной Сибири и в ИВК АИИС КУЭ ЕНЭС (Метроскоп), аппаратуры приема-передачи данных и технических средств для организации локальной вычислительной сети (далее — ЛВС), разграничения прав доступа к информации. В ЦСОД филиала ОАО «ФСК ЕЭС» — МЭС Западной Сибири используется программное обеспечение (ПО) «Альфа Центр», а в ИВК АИИС КУЭ ЕНЭС (Метроскоп) -специализированное программное обеспечение (СПО) «Метроскоп».

К серверам ИВК подключен коммутатор Ethernet. Также к коммутатору подключен АРМ персонала.

Для работы с системой на уровне подстанции предусматривается организация автоматизированных рабочих мест (далее — АРМ) ПС.

Измерительный канал (далее — ИК) АИИС КУЭ включают в себя 1-й, 2-й и 3-й уровни АИИС КУЭ ПС 500/220 кВ «Луговая».

Первичные фазные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. Первичный ток в счетчиках измеряется с помощью измерительных трансформаторов тока, имеющих малую линейную и угловую погрешность в широком диапазоне измерений. В цепи трансформаторов тока установлены шунтирующие резисторы, сигналы с которых поступают на вход измерительной микросхемы. Измеряемое напряжение каждой фазы через высоколинейные резистивные делители подается непосредственно на измерительную микросхему. Измерительная микросхема осуществляет выборки входных сигналов токов и напряжений по каждой фазе, используя встроенные аналого-цифровые преобразователи, и выполняет различные вычисления для получения всех необходимых величин. С выходов измерительной микросхемы на микроконтроллер поступают интегрированные по времени сигналы активной и реактивной энергии. Микроконтроллер осуществляет дальнейшую обработку полученной информации и накопление данных в энергонезависимой памяти, а также микроконтроллер осуществляет управление отображением информации на ЖКИ, выводом данных по энергии на выходные импульсные устройства и обменом по цифровому интерфейсу. Измерение максимальной мощности счетчик осуществляет по заданным видам энергии. Усреднение мощности происходит на интервалах, длительность которых задается программно и может составлять 1, 2, 3, 5, 10, 15, 30, 60 минут.

УСПД автоматически проводит сбор результатов измерений и состояние средств измерений со счетчика электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).

Коммуникационный сервер опроса ИВКЭ ЦСОД МЭС Западной Сибири автоматически опрашивает УСПД ИВКЭ. Опрос УСПД выполняется по основному каналу связи — волоконно-оптическая линия связи (далее — ВОЛС). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи, организованному на базе сотовой сети связи стандарта GSM.

По окончании опроса коммуникационный сервер автоматически передает полученные данные в базу данных сервера БД ИВК ЦСОД МЭС Западной Сибири. В сервере БД ИВК ЦСОД МЭС Западной Сибири информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру. Сформированные архивные файлы автоматически сохраняются на «жестком» диске.

В автоматическом режиме ИВК АИИС КУЭ ЕНЭС (Метроскоп) опрашивает ЦСОД МЭС Западной Сибири по протоколу TCP/IP по единой цифровой сети связи энергетики (ЕЦССЭ) — один раз в 30 минут. Сервер сбора данных ИВК АИИС КУЭ ЕНЭС (Метроскоп) осуществляет соединение и получение данных с коммуникационного сервера ЦСОД МЭС Западной Сибири в котором реализован протокол «Альфа ЦЕНТР»/»Каскад» версии 1.26, что исключает любое несанкционированное вмешательство и модификацию данных ПО «Альфа Центр».

По окончании опроса коммуникационный сервер автоматически передает полученные данные в базу данных (БД) сервера БД ИВК АИИС КУЭ ЕНЭС (Метроскоп). В сервере БД ИВК АИИС КУЭ ЕНЭС (Метроскоп) информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру. Сформированные архивные файлы автоматически сохраняются на «жестком» диске.

Один раз в сутки коммуникационный сервер ИВК АИИС КУЭ ЕНЭС (Метроскоп) автоматически формирует файл отчета с результатами измерений при помощи СПО «Метроскоп», в формате XML, и автоматически передает его в интегрированную автоматизированную систему управления коммерческим учетом (ИАСУ КУ) ОАО «АТС» и в филиал «СО ЕЭС» — Тюменское РДУ, через IP сеть передачи данных ОАО «ФСК ЕЭС», с доступом в глобальную компьютерную сеть Internet.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

Система обеспечения единого времени (СОЕВ) выполняет законченную функцию измерений времени и формируется на всех уровнях системы.

Контроль времени в ИК ПС автоматически выполняет УСПД, при каждом сеансе опроса (один раз в 30 минут), синхронизация часов выполняется автоматически в случае расхождения времени часов счетчиков и УСПД на величину более ± 1 секунды.

Синхронизация часов УСПД выполняется автоматически, через устройство синхронизации времени УССВ-35HVS, принимающего сигналы точного времени от спутников глобальной системы позиционирования (GPS) и которое подключено к УСПД по интерфейсу RS-232. Синхронизация часов УСПД происходит ежесекундно, погрешность синхронизации не более 0,1 сек.

В ИВК ЦСОД МЭС Западной Сибири и ИВК АИИС КУЭ ЕНЭС (Метроскоп) также используется устройство синхронизации времени УССВ-35HVS, принимающего сигналы точного времени от спутников глобальной системы позиционирования (GPS) и которое подключено к коммуникационному серверу по интерфейсу RS-232. Синхронизация часов ИВК выполняется автоматически по сигналам УССВ-35HVS при расхождении часов на величину более ± 1 секунды.

Погрешность часов компонентов системы не превышает ±5 с.

Защита от несанкционированного доступа предусмотрена на всех уровнях сбора, передачи и хранения коммерческой информации и обеспечивается совокупностью технических и организационных мероприятий.

Журналы событий счетчика электроэнергии и УСПД отражают время (дата, часы, минуты) коррекции часов указанных устройств и расхождение времени в секундах, корректируемого и корректирующего устройств в момент непосредственно предшествующий корректировке.

Таблица 1. Идентификационные данные специализированного программного обеспечения (далее — СПО), установленного в ИВК АИИС КУЭ ЕНЭС (Метроскоп) и ПО АльфаЦентра, установленного в ИВК ЦСОД МЭС Западной Сибири

Идентификационно е наименование программного обеспечения

Номер версии (идентификац ионный номер) программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатор а программного обеспечения

ТД «РиМ»

Счетчики предназначены для многотарифного коммерческого и технического учета активной и реактивной электроэнергии в трехфазных электрических сетях переменного тока промышленной частоты и контроля качества напряжения сети и частоты в частном секторе.

Счетчик монтируется на отводе воздушной линии к абоненту. Показания счетчика выводятся на дистанционный дисплей (ДД).

Счетчики электроэнергии измеряют мгновенные значения физических величин и могут быть использованы как измерители параметров: напряжения сети, тока, частоты сети, активной и реактивной мощности.

Счетчики электроэнергии имеют многотарифное меню, рассчитанное на 8 тарифов, 256 тарифных зон, перенос праздничных и рабочих дней.

Счетчики оснащены интерфейсами RF, PLC, оптопортом для дистанционной передачи данных о потреблении электрической энергии и служебных параметров счетчика, могут использоваться в качестве ретрансляторов и эксплуатироваться в составе АИИС КУЭ.

Функциональные возможности

  • Измерение активной энергии (по модулю):
  • активной суммарной, пофазно и потарифно;
  • реактивной суммарной и по квадрантам;
  • удельной энергии потерь суммарной и пофазно.
  • Измерение мощности:
  • активной суммарной, пофазно;
  • реактивной суммарной по квадрантам;
  • максимальное значение средней активной мощности на месячном интервале (максимальная пиковая на РДЧ) суммарно;
  • среднее значение активной мощности на программируемом интервале, суммарно.
  • Измерение действующих значений фазного тока, напряжения, частоты питающей сети, коэффициента реактивной мощности цепи, показателей качества электроэнергии
  • Функция управления нагрузкой удаленно, либо при превышении установленного порога мощности (РиМ 489.02).
  • Фиксация показаний на заданный произвольный момент времени (режим Стоп-кадр).
  • Контроль качества электрической энергии по установившемуся отклонению напряжения и частоты по ГОСТ 13109-97, ГОСТ Р 51317.4.30-2008.
  • Ведение месячного, суточного журнала;
  • Ведение журнала включений/выключений;
  • Ведение журнала корекций;
  • Ведение журнала параметров качества электроэнергии;
  • Ведение журнала профилей нагрузки;
  • Ведение журнала событий по tg φ.

Нормативно-правовое обеспечение

  • Соответствие ГОСТ Р 52320-2005, ГОСТ Р 52322-2005,
  • ГОСТ Р 52425-2005;
  • Сертифицированы в России;
  • Внесены в Государственный реестр средств измерений России.

Комплектность РиМ 489.01(09); РиМ 489.02(08)

Условное

обозначение

Наличие зажимов (прокалывающих/

Битва на одном поле: электронные счетчики против индукционных

Дело не только в более высокой технологической надежности электронных счетчиков, но и в их дополнительных возможностях.

Что может интеллектуальный счетчик

В частности, электронные счетчики снабжены цифровыми интерфейсами, позволяющими объединять их в систему автоматизированного контроля и учета электроэнергии, интегрировать в состав системы диспетчеризации электроснабжения (СДЭ), автоматизированной системы диспетчерского управления, системы управления фондами и активами предприятия.

Эта возможность открыта и для индукционных счетчиков. Но при этом нужно помнить, что использование индукционных счетчиков в тех же СДЭ возможно только при наличии импульсного выхода. В таком случае информация о характере энергопотребления является недостаточно полной, а в случае разрыва связи с устройствами сбора и передачи данных информация просто теряется. Электронные же счетчики позволяют получать информацию не только о профиле (графике) нагрузки и потребленной электроэнергии, но и о параметрах режима и показателях качества электроэнергии, состоянии сети. Они обладают способностью хранить полученные в ходе измерения данные, считывать их и передавать для обработки даже при полном отключении объекта. Они могут обеспечивать автоматический контроль нагрузки с возможностью ее отключения и сигнализации. Таким образом, современные счетчики позволяют вести не только учет, но и энергоаудит, мониторинг качества энергии. А сегодня на рынке имеются новые разновидности микропроцессорных электронных счетчиков, которые могут осуществлять мониторинг и контроль трансформаторов, генераторов, источников бесперебойного питания, других видов оборудования. К тому же такие счетчики способны учитывать расход не только электричества, но и других видов ресурсов и энергии.

Наконец, электронные счетчики, в отличие от индукционных, позволяют вести многотарифный учет и дистанционный сбор показателей прибора. Это очень важно не только для крупных производителей и потребителей электроэнергии, но и для частных лиц, особенно в тех городах, где введены дифференцированные тарифы для потребителей. Например, в Москве. Не случайно «Мос­энерго» еще в 2002 году взяло курс на установку в домах счетчиков, обеспечивающих переход к двухтарифной системе расчета. А сдача в эксплуатацию новых домов подразумевает наличие в них автоматизированных систем учета и контроля, созданных с применением электронных счетчиков.

Семь раз отмерь

Переход к массовому применению электронных счетчиков подразумевает не только перечисленные плюсы, но и новые вопросы.

Во‑первых, необходимость сопоставления возможностей счетчика и реальных потребностей приобретающей этот счетчик организации или частного лица. В частности, высокий класс точности важен скорее в производстве или энергетике, чем в бытовых условиях. То же касается и сохранения высокого класса точности в условиях быстропеременных нагрузок, и учета по 7‑8 и более тарифам, и функций вывода информации за неравные периоду оплаты интервалы времени.

Вторая задача – оценка надежности и долговечности счетчиков, которая становится особенно актуальной в условиях изобилия предложений. Пока что в России, как отмечают участники рынка, нет независимого центра, который собирал бы информацию по этому вопросу. Потребителям остаются два выхода: выбирать и анализировать появляющуюся в печати информацию, а также создавать объединенный банк данных, позволяющий следить за надежностью многомиллионного парка счетчиков.

Дмитрий ДУБИНСКИЙ, менеджер по связям с общественностью компании «Эльстер Метроника»:

На наш взгляд, основные технические характеристики, оказывающие влияние на выбор счетчика, выглядят так:

1. Класс точности. Наивысший класс точности электросчетчика – 0,2S или 0,5S. Такие приборы устанавливают на электростанциях, высоковольтных подстанциях, на перетоках, в распределительных сетях и у крупных промышленных потребителей. Именно такие счетчики типа АЛЬФА использовались при создании АСКУЭ для ОАО «ФСК ЕЭС», концерна «Росэнергоатом», ОАО «ГидроОГК», каскада Иркутских ГЭС и для других крупных энергокомпаний России, а также для промышленных предприятий: Новокузнецкого алюминиевого завода, «Сургутнефтегаза», «Лукойла». Для технического учета подходят и счетчики с меньшей точностью: например, счетчики А1200 класса точности 1,0 и А1700 класса 0,5S и 1,0.

2. Наличие цифровых интерфейсов, необходимых для построения АСКУЭ на основе микропроцессорных счетчиков. Напомним, что устаревшие индукционные счетчики имели только импульсные выходы, ненадежные в плане передачи коммерческой информации. А в последнее время прослеживается тенденция выпускать счетчики с двумя цифровыми интерфейсами для передачи данных на две системы учета.

3. Надежность, так как выход из строя счетчика может негативно отразиться на работе всей системы. Счетчик электроэнергии – это прибор, который считает большие деньги, поэтому надежности необходимо уделять самое пристальное внимание.

Юрий РЕЗНИК, директор по проектам ООО «Авиатэкс»:

Какими характеристиками должен обладать счетчик? Это зависит от того, какие функции он выполняет.

Счетчик коммерческого учета в соответствии с документами Администратора торговой системы должен обладать высокой точностью на интервалах коммерческого учета (30 мин., 60 мин.), большой памятью (для большой глубины хранения профиля нагрузок), наличием журнала событий, возможностью синхронизации астрономического времени, возможностью автономной работы (на случай нарушения работы каналов связи), высокой надежностью.

Счетчик, предназначенный для технического учета, должен обеспечить возможность измерения энергии на малых интервалах (1 мин. и меньше), «быстрый» доступ к данным, мониторинг качества электроэнергии. Требуемое количество счетчиков технического учета велико, поэтому и цена их должна быть сравнительно невысокой.

Сегодня заметна тенденция к универсализации счетчиков. Лучшие образцы, представленные на российском рынке, преимущественно зарубежного производства. Но пока они достаточно дороги для среднего потребителя.

Лев ОСИКА, советник Аналитического центра ОАО «ОГК-1»:

До последнего времени самой востребованной функцией информатизации на оптовом рынке было определение приращений электроэнергии (или средней мощности) за получасовые интервалы. Анализ перспектив реформирования показывает, что в обозримом будущем требования к дискретности учета не изменятся. Поэтому основной технологической «рыночной» функцией счетчика останется измерение электроэнергии за промежуток времени в 30 минут с заданной точностью (что, безусловно, влечет за собой и возможность коррекции внутренних часов) и хранение информации в течение не менее 35 суток.

К важным сервисным функциям, согласно требованиям НП «АТС», следует отнести ведение и предоставление по запросу так называемого «журнала событий», возможность внешнего доступа к базе данных счетчика. Эти функции обусловлены необходимостью внешнего контроля над состоянием прибора со стороны уполномоченных органов.

В связи с предполагаемым введением рынка системных услуг становится актуальным измерение приращений реактивной энергии.

Возможность выполнения косвенных измерений, связанных с расчетом потерь, количество портов, протоколов обмена данными и ряд второстепенных функций не предписаны «сверху» и выступают в качестве дополнительных опций при заказе аппаратуры.

Перечисленный выше набор обязательных функций позволяет осуществлять все возможные финансовые операции на оптовом рынке и строить автоматизированные информационно-измерительные системы коммерческого учета электроэнергии (АИИС КУЭ), удовлетворяющие условиям договора о присоединении к торговой системе. Придание счетчику дополнительных функций повышает цену прибора, понижает его надежность и требует отдельного технико-экономического обоснования.

Новые возможности обоснования этих дополнительных функций открывают все более жесткие требования Системного оператора к информационному обмену с поставщиками электроэнергии и потребителями с управляемой нагрузкой. Эти требования приведены в договоре о присоединении к торговой системе и повторены в приказе ОАО «РАО ЕЭС России» от 9 сентября 2005 года № 603. Данные требования по измерениям токов, напряжений, частоты и мощностей в ряде случаев ставят вопрос о выполнении измерений электрической энергии и перечисленных выше параметров в одном устройстве. Соответствующие вычисления могут быть выполнены в одном или нескольких сигнальных процессорах, которые вместе с аналого-цифровыми преобразователями, модемами и вспомогательными устройствами монтируются в одном корпусе и представляют собой единый многофункциональный измерительный прибор (МИП). На рынке предлагается ряд таких приборов как отечественного, так и импортного производства, однако следует отдавать себе отчет, что они значительно дороже обычных счетчиков.

Все остальные возможные функции, связанные с цифровой обработкой информации, либо не востребованы на рынке (пример – показатели качества электроэнергии), либо реализуются в других приборах (аварийная регистрация), либо слабо востребованы технологами (вычисления тепловых импульсов тока, вычисления потерь).

Гораздо больше функций можно возложить на счетчики электроэнергии, обеспечивающие расчеты финансовых обязательств и требований на розничном рынке. Особенно – на счетчики, установленные у бытовых и мелкомоторных потребителей. Здесь появляется возможность применения тарифного меню, состоящего из набора разрешенных тарифов, предоплаты и осуществления различного рода ограничений и отключений.

Для промышленных потребителей весьма актуальна функция «расчета потерь», что связано с издержками существующих схем потребительских подстанций, не позволяющих установку трансформаторов тока в точках поставки электроэнергии. Существует достаточно широкий выбор микропроцессорных счетчиков с такой функцией, производимых как в России, так и за рубежом.

Анализ рынка счетчиков показывает, что в настоящее время самым динамичным является сектор микропроцессорных счетчиков для целей оптового рынка. Это понятно, так как становление электроэнергетического бизнеса требует соблюдения технических условий, выдвинутых в договоре о присоединении к торговой системе. Учитывая перспективы развития рыночных отношений, можно сделать вывод, что по крайней мере в ближайшие 2 года спрос на такие счетчики сохранится на нынешнем уровне.

На розничном рынке для крупных промышленных потребителей также будет расширяться сектор микропроцессорных счетчиков, так как эти потребители – первые кандидаты в новые субъекты оптового рынка.

голоса
Рейтинг статьи
Ссылка на основную публикацию
