Как подключить однофазный счетчик электроэнергии и автоматы

Для подключения однофазного счетчика электроэнергии требуется значительно более простая схема, чем для установки трехфазного счетчика. Описанная тут технология подключения использует прямую схему, не требующую установки дополнительного промежуточного трансформатора, так как счетчик будет работать с силой тока и мощностью, которые удовлетворяют требованиям максимально допустимых нагрузок, указанных в документации к оборудованию.

Схема подключения однофазного счетчика и автоматов

Для начала размещаем схему, иллюстрирующую точки размещения всех присутствующих в сети элементов. Используя её вы можете подключить однофазный счетчик любой конструкции, из доступных сейчас на рынке. Тут не указано размещение трансформатора, так как его включение в схему требуется в очень редких случаях и самостоятельно, без консультации специалиста лучше этого не делать.

Слева на изображении можно наглядно видеть что к чему подключено. Использованы следующие сокращения слева направо:

• ф — входящий провод фаза
• 0 — нулевой провод
• Сч. — Счётчик
• Руб. — Рубильник
• Авт. — Автоматический выключатель
• Кварт. — провод фазы, идущий от счётчика к потребителям электричества в квартире (электроприборы)
• Провод. — нулевой провод, от счетчика к потребителям

Вместо рубильника можно установить два автоматических выключателя на фазу и ноль, рассчитанные на максимальную силу тока по 50 А каждый. Альтернативная и более расширенная схема с расположением заземления и примером размещения нескольких автоматов, УЗО и розеток.

Такое подключение применимо как в квартире, так и в небольшом частном доме или на даче.

Технология подключения

Независимо от модели счетчика, который будет использоваться, процесс его установки для всех практически идентичный. Отличия есть только на этапе снятия крышки, закрывающей клеммы. После того как получен доступ к зажимным контактам, к которым будут подключаться провода, последовательность подсоединения каждого кабеля выполняется аналогичным образом.

Для примера на фото ниже изображены два однофазных электронных счетчика, которые наиболее часто встречаются. У каждого внизу под табло есть крышка, которую нужно снять, чтобы добраться до клемм.

Модель слева называется СОЭ-55/50Ш-Т-112, а справа — СЕ 102 от фирмы Энергомера. Оба счетчика рассчитаны на номинальную силу тока 5 А, а максимальный ток составляет 60 А. Фиксация проводов происходит с помощью зажимных контактов, количество которых у каждой модели равняется четырём.

Слева направо каждая из клемм соответствует цифрам от 1 до 4, изображенным на схеме. Первая — ввод провода фазы, вторая — выход провода фазы к потребителям, третья — точка входа нулевого провода и четвёртая — выход нулевого провода к потребителям.

Наглядный процесс выполнения подключения на примере простого счетчика СО-5 подробно раскрыт в этом видео:

Обычно монтаж счетчика производится производится ответственной за подачу электроэнергии организацией, так как независимо от того, кто устанавливал счётчик, представители этой организации должны будут провести ревизию правильности установки оборудования. Данная процедура является обязательной и выполняется с последующей опломбировкой счётчика, если все нормы и правила при его монтаже были соблюдены.

Самостоятельное вмешательство в схему подключения после опломбировки оборудования настоятельно не рекомендуется. Если случиться какое-то замыкание, которое повлечет за собой повреждение имущества соседей, то счетчик с нарушенной пломбой станет серьёзным основанием для того, чтобы его владелец был привлечен к выплате компенсаций за нанесенный ущерб владельцам имущества.

Как выбрать однофазный электросчетчик

Как выбрать однофазный электросчетчик

Для выбора любого прибора учета электроэнергии необходимо знать максимальную мощность потребления, исходя из которой, выбирается не только счетчик, но и сечение подводящих проводов, автоматов защиты. Как мы уже говорили ранее, для большинства потребителей эта величина составляет 3 кВт для обычного пользования, 7 кВт в случае применения электропечей.

Это означает, что максимальный ток, на который рассчитан счетчик, должен быть не меньше, чем в первом случае — 13,6 А, во втором — 31,8 А.

Поскольку счетчик планируется установить в квартиру, то особых климатических условий не предвидится. Необходимо разве что определиться с размерами и способом крепления прибора (на 3 болта, в щиток или на DIN-рейку). Класс точности в данном случае тоже практически не имеет значения, так как для частного лица он должен быть не ниже 2.0, а ниже сегодня приборы учета не выпускаются. Кстати, чем выше класс прибора, тем, соответственно, выше и его цена.

Электросчетчики однотарифные и многотарифные – какой выбрать

Ниже приведен список самых популярных счетчиков:

• Однотарифные электросчетчики Энергомера представлены приборами серии СЕ 101, СЕ 200, а так же ЦЭ 6807. Многотарифные приборы представлены рядом счетчиков СЕ 102 и СЕ 201.

• Фирма Инкотекс предлагает для установки в квартирах и жилых домах приборы «Меркурий». Электросчетчики марок 201, 202, 203 поддерживают однотарифный режим. Марки 200, 203.2т, 206 предназначены для работы в многотарифном режиме.

• МЗЭП для этих целей выпускает счетчики СОЭ-52 (однотарифный режим) и СОЭ-55 (многотарифный режим).

• Ленинградский электромеханический завод поставляет однотарифные счетчики марки «Соло» и многотарифные марок ЦЭ2726 и ЕС2726, 2726-12.

• Продукция Нижегородского завода имени М.В. Фрунзе представлена на рынке счетчиками СЭО-1,15 для измерения электроэнергии в однотарифном режиме и счетчиками Маяк 101АТ, 102АТ, а так же приборами СЭБ-2А.07 и 08.

Все эти приборы однозначно заслуживают вашего внимания и дело только за выбором дополнительных параметров, наиболее соответствующих вашим потребностям.

Хотя есть еще два нюанса:

1. В вашем регионе действует развивающаяся компания – производитель приборов учета электроэнергии. Цены на ее продукцию, как правило, значительно ниже, чем у признанных лидеров. Поэтому, здесь уже надо смотреть конкретные отзывы о ней и принимать решение.

2. В любом случае, прежде чем купить электросчетчик при первом походе в РЭС, поинтересуйтесь, какую продукцию и по каким ценам предлагают вам сотрудники поставщика электроэнергии. Вполне возможно, это будет оптимальный вариант, так как для любого поставщика РЭС является оптовым покупателем со всеми вытекающими отсюда последствиями.

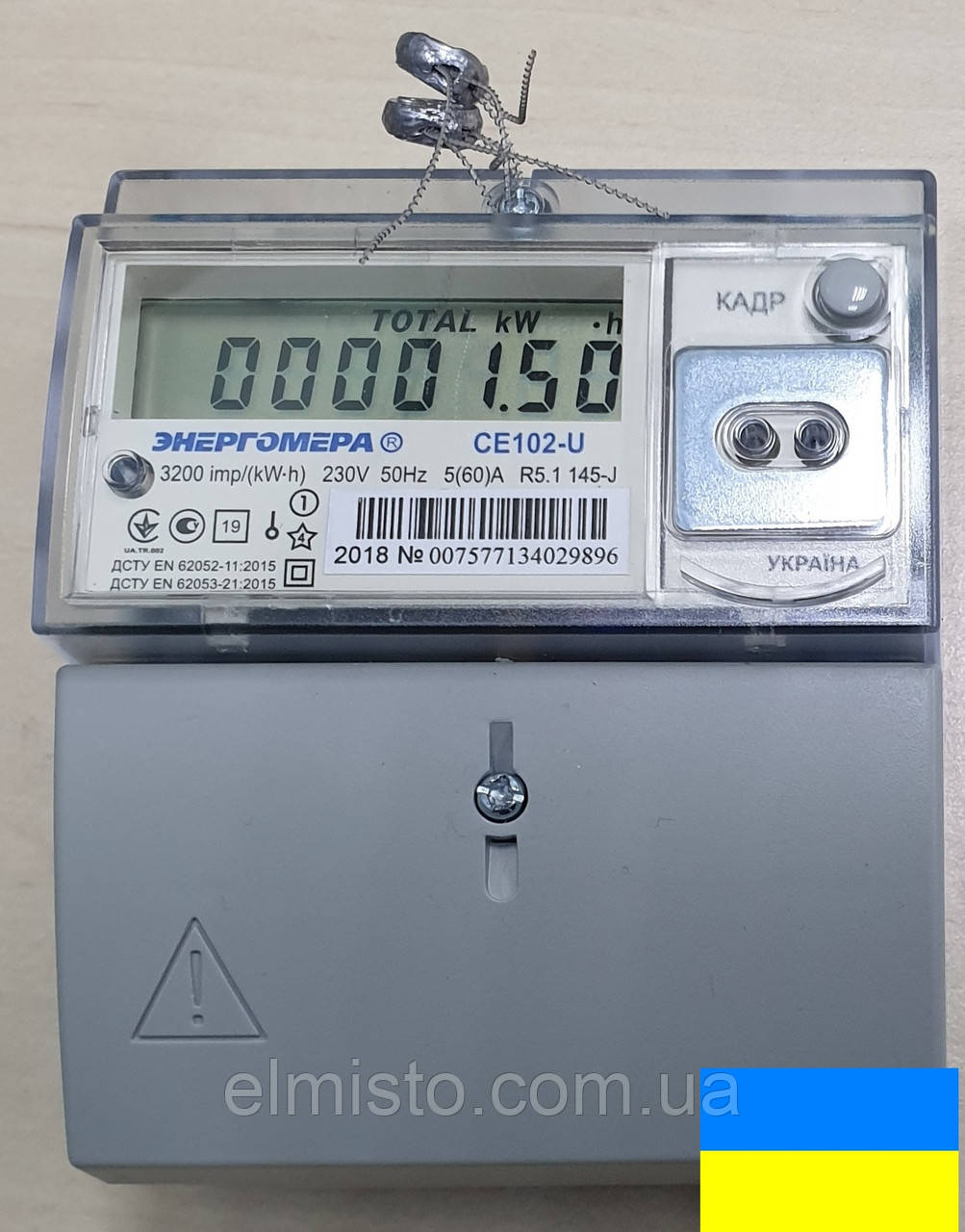

Электросчетчики Энергомера СЕ102-U R5.1 145-J (5-60A) однофазные многотарифные (Украина)

Показать оптовые цены

* Время указано для региона: Украина, Харьков

Условия возврата и обмена

Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства.

Сроки возврата

Возврат возможен в течение 14 дней после получения (для товаров надлежащего качества).

Обратная доставка товаров осуществляется по договоренности.

Компания осуществляет возврат и обмен товаров надлежащего качества и возврата денег за продукцию ненадлежащего качества согласно Закону «О защите прав потребителей». Возврат и обмен товаров возможен в течение 14 дней после получения товара покупателем. Обратная доставка товаров осуществляется по договоренности. Мы обменяем/вернем деньги за 100% исправный товар, если: • товар не был в использовании; • сохранен его товарный неповрежденный незагрязненный вид, его потребительские свойства, пломбы, ярлыки, паспорт, обязательно целая и без надписей упаковка с полной комплектацией, указанной в технической документации (техпаспорте). Мы обменяем/вернем деньги за неисправный товар, во всех случаях, кроме: • если в результате проведения экспертизы будет установлено, что неисправности возникли в результате нарушения покупателем правил пользования и/или правил хранения товара;

Однофазный самый компактный на рынке многотарифный (двух- или трехзонный) электросчетчик украинского производства Энергомера СЕ102-U R5.1 145-J (5-60A) предназначен для измерения активной электроэнергии в однофазных двухпроводных цепях переменного тока, организации многотарифного учета (до 4-х тарифов) и для использования в составе автоматизированных систем контроля и учета электроэнергии (АСКУЭ). Устанавливается на din-рейку. Данная модификация СЕ102-U R5.1 предназначена для организации учета по четырем тарифам с передачей накопленной информации через оптический интерфейс.

Степень защиты корпуса счетчика — IP51.

Очередной новинкой 2019 года порадовал Харьковский завод «ХЕТЗ «Енергоміра» — выпустил самый миниатюрный и доступный по цене на рынке однофазный многотарифный счетчик электроэнергии СЕ102 в корпусе R5.1. Этот прибор стал доступнее большинству потребителей за счет совершенствования элементной базы и исключения излишних специфических функций. Простой многотарифный счетчик по привлекательной цене – вот основная идея украинских разработчиков.

В тоже время СЕ102 наделён несколькими неоспоримыми преимуществами. Первое – это универсальный корпус R5.1, который предусматривает возможность крепления как на DIN-рейку, так и на плоскую поверхность. Второе – это то, что исполнение счетчика возможно с оптопортом, а также, оптопорт + RS485, что позволяет использовать прибор в системе АСКУЭ.

Широкий набор интерфейсов и дополнительных опций. Организация учета по четырем тарифам с передачей накопленной информации через ИК-порт, интерфейс RS-485, PLC модем, радио канал (в зависимости от исполнения) .

Возможность считывания накопленных показаний при отсутствии напряжения сети, а также измерения и отображения на дисплее параметров сети.

Счетчик сертифицирован и внесен в гос. реестр под номером У3148 и имеет сертификат проверки типа на соответствие Техническому регламенту.

Исполнение в корпусе — R5

Однофазный электросчетчик серии «СЕ».
Устанавливается на рейку.
Осуществляет измерение активной энергии в однофазных двухпроводных цепях переменного тока. В качестве датчика тока используется шунт.

Технические особенности (в зависимости от исполнения) электросчетчика Энергомера СЕ102-U R5.1 145-J​:

• Отображение показаний при отсутствии напряжения питания;
• Измерение и отображение параметров сети (ток, напряжение, частота);
• Энергонезависимая память;
• Прозрачный корпус;
• Устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям;
• Наличие оптического интерфейса;
• Защита памяти и памяти программ от несанкционированных изменений;
• Малое собственное энергопотребление;
• ЖК-индикатор устойчив к воздействию электромагнитных полей и сохраняет свою работоспособность в широком диапазоне температур;
• Глубина хранения суточных энергий, накопленных по тарифам – до 36 суток;
• Глубина хранения месячных энергий по тарифам – до 12 месяцев.

Характеристики надежности:

Минимальная наработка на отказ – 220000 часов.
Межповерочный интервал — 16 лет.
Средний срок службы — 30 лет.
Гарантийный срок (срок хранения и срок эксплуатации суммарно) — 5 лет с даты выпуска.

Основные технические характеристики счетчика Энергомера СЕ102-U R5.1 145-J:

Общие преимущества электросчетчиков серии «СЕ»:

• Расширенный температурный диапазон (от -50 до +70°С).
• Расширенный диапазон рабочих напряжений (от -15% до +20% от номинального значения).
• Повышенная защита от внешних воздействий.
• Повышенная защита от манипуляций с подключением.
• Унифицированные обозначения электросчетчиков и их модификаций.
• Новая конструкция корпусов, соответствующая международным стандартам (в том числе для установки на рейку ТН-35).
• Удобство монтажа (увеличено расстояние под крышкой клеммной коробки для подключаемых кабельных линий).

После подачи на счётчик напряжения и подключения нагрузки счётчик ведёт учёт потребляемой энергии, сохраняет измеренные значения в памяти и выводит их на ЖКИ. Информация на ЖКИ выводится циклически в автоматическом режиме или может просматриваться перелистыванием кадров индикации с помощью кнопки «КАДР». Расположение информации на индикаторе приведено на рисунке ниже.

На дисплей электросчетчика выводятся: результаты учета по тарифам и суммарно (Т1, Т2, Т3, Т4, TOTAL), резервный тариф Т2Т2Т3Т4 (в случае сбоя тарифного расписания), значения напряжения и частоты сети, значения силы тока нагрузки, значение текущей мощности и служебная информация (только при нажатии кнопки), а также автоматические уведомления о сбоях и ошибках.

Внешний вид и нумерация контактов счетчика счетчика СЕ102 R5.1:

​​Видеоинструкция установки и подключения однофазного многотарифного счетчика электроэнергии Энергомера СЕ102 R5: установка, первоначальная настройка, пломбирование:

​Габаритные и установочные размеры электросчетчика Энергомера СЕ102-U R5.1 145-J:

Купить электросчетчик Энергомера СЕ102-U R5.1 145-J в Украине: Балаклея, Харьков, Киев, Фастов, Полтава, Боровая – интернет-магазин «ЭлМисто».

Схема включения счетчика СЕ102-U R5.1 145-J

Данный товар также ищут как счетчик электроэнергии день-ночь Энергомера СЕ102-U R5.1 145-J, купить счетчик двухтарифный Энергомера СЕ102-U R5.1 145-J, электросчетчик двухзонный Энергомера СЕ102-U R5.1 145-J, цена счетчика Энергомера СЕ102-U R5.1 145-J в Одессе, стоимость Энергомера СЕ102-U R5.1 145-J, лiчильник багатотарифний Энергомера СЕ102-U R5.1 145-J

Внимание! Все товары, представленные в магазине ЭлМисто, сертифицированы в Украине, проходят техническую проверку на работоспособность и обеспечиваются гарантийным и послегарантийным обслуживанием согласно действующей редакции Закона Украины «О защите прав потребителей». С момента покупки у нас товара мы оказываем всестороннюю техническую, информационную и сервисную поддержку.
Доставка товара производится во все города Украины транспортными компаниями.

ЭлМисто — самый выгодный интернет-магазин электросчетчиков по низкой цене.

Заказывайте электросчетчик Энергомера СЕ102-U R5.1 145-J по выгодной цене в Харькове.

Доставка осуществляется в города:
Борисполь, Александрия, Алчевск, Артемовск, Ахтырка, Белая Церковь, Белгород-Днестровский, Бердичев, Бердянск, Боярка, Бровары, Васильевка, Винница, Виноградов, Вишневое, Владимир-Волынский, Вознесенск, Геническ, Глобино, Глухов, Горловка, Днепродзержинск, Днепр, Днепрорудный, Донецк, Дрогобыч, Дружковка, Дубно, Дунаевцы, Енакиево, Желтые Воды, Житомир, Запорожье, Знаменка, Золотоноша, Ивано-Франковск, Измаил, Изюм, Ильичевск, Калуш, Каменец-Подольский, Каменка-Днепровская, Карловка, Каховка, Киев, Кировоград, Ковель, Коломыя, Комсомольск, Конотоп, Константиновка, Коростень, Коростышев, Котовск, Краматорск, Красноармейск, Красноград, Краснодон, Красноперекопск, Кременчуг, Кривой Рог, Кролевец, Кузнецовск, Лисичанск, Лозовая, Лубны, Луганск, Луцк, Львов, Макеевка, Марганец, Мариуполь, Мелитополь, Мена, Миргород, Могилев — Подольский, Мукачево, Надворная, Нежин, Николаев, Никополь, Новая Каховка, Нововолынск, Новоград-Волынский, Обухов, Одесса, Павлоград, Первомайск, Пологи, Полтава, Пирятин, Прилуки, Рава-Русская, Раздельная, Ровно, Ромны, Свердловск, Светловодск, Северодонецк, Славута, Славянск, Смела, Стаханов, Сторожинец, Стрый, Сумы, Тернополь, Токмак, Торез, Ужгород, Умань, Фастов, Харцызск, Харьков, Херсон, Хмельницкий, Хуст, Червоноград, Черкассы, Чернигов, Черновцы, Энергодар, Южноукраинск.

Счетчик се 102 схема включения

Счетчик Се 102 является счетчиком непосредственного включения и предназначен для многотарифного (до четырех тарифов) учета активной электрической энергии в однофазных цепях переменного тока. Электросчетчик может использоваться в автоматизированных информационно-измерительных системах коммерческого учета электроэнергии (АИИС КУЭ) для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии. Электросчетчик имеет электронный счетный механизм, осуществляющий учет электрической энергии по умолчанию непосредственно в киловатт-часах слева от запятой и в сотых долях киловатт-часа справа от запятой (два знака после запятой)

Электросчетчик се 102

Данный счетчик подключается к однофазной сети переменного тока и устанавливается в местах, имеющих дополнительную защиту от влияния окружающей среды (шкафы, помещения, стойки, щитки), с рабочими условиями применения: — температура окружающего воздуха от минус 50 до плюс 80 °С; — относительная влажность окружающего воздуха от 20 до 98%; — атмосферное давление от 60 до 106,7 кПа (от 537 до 800 мм ртутного столба); — частота измерительной сети (50 ± 2,5) Гц или (60 ± 3) Гц; — форма кривой напряжения и тока измерительной сети – синусоидальная с коэффициентом несинусоидальности не более 12%

Подключение се 102

Для того чтобы подключить счетчик для учета электроэнергии к однофазной сети переменного тока необходимо снять крышку клеммной колодки и подключить подводящие провода, закрепив их в клеммах колодки в соответствии со схемой включения, нанесенной на обратной стороне крышки. Маркировка контактов клеммной колодки и схемы включения приведены в приложении В.

1 – крепление для установки на щиток 2 – ЖКИ 3 – оптическая кнопка «Просмотр» 4 – световой нидикатор 5 – отверстие ИК-порта 6 – клеммы для подключения счетчика к сети переменного тока 7 – датчик электронной пломбы 8 – клеммы интерфейса RS-485 (только для исполнения «А») 9 – клеммы испытательного выходного устройства Рисунок Г.1 – Внешний вид счетчика СЕ 102 S6 со снятой клеммной крышкой

се 102 купить

Купить счетчик энергомера се 102 можно в нашем интернет-магазине или заказать по телефонам указанным в контактах.

се 102 цена

Средняя стоимость 102 электросчетчика составляет 40$ по курсу нац. банка. В ООО «Эфас» большой выбор электронных и индукционных счетчиков по самым адекватным ценам.

Cчетчик электроэнергии се 102

Счетчик удовлетворяет требованиям ГОСТ Р 52322-2005, ГОСТ Р 52320-2005

Счетчик энергомера се 102

Счетчик активной электрической энергии однофазный многотарифный СЕ 102″

Принцип действия данного электронного счетчика основан на перемножении входных сигналов тока и напряжения по методу сигма-дельта модуляции с последующим преобразованием этого сигнала в частоту следования импульсов, пропорциональную входной мощности в текущий момент времени. Суммирование этих импульсов отсчетным устройством дает точное количество активной энергии. Ток и напряжение в линии переменного тока измеряются соответственно при помощи шунта и резистивного делителя напряжения. Счетчик также имеет в своем составе гальванически изолированное от измерительных цепей импульсное выходное устройство для подключения к системам автоматизированного учета потребленной электроэнергии или для поверки. Исполнение электросчетчика с электронной пломбой обеспечивает дополнительную защиту от несакционированного доступа к клеммным колодкам счетчика. Эта возможность не даст обмануть прибор « народным умельцам». При этом производится фиксирование времени вскрытия клеммной крышки в журнале событий. В качестве датчика электронной пломбы используется механический переключатель.

Данный счетчик нашел широкое применение как среди простых потребителей так и на производстве. Низкая стоимость изделия и высокая точность только подчеркивает данный вид прибора учета. При капитальном ремонте зданий все чаще используют вместо старых индукционных счетчиков, новые электронные счетчики серии се 102.
