Счетчики газа ротационные delta g100

Счетчики газа ротационные delta g100

Счетчик газа ротационный Delta G100 (Дельта) предназначены для коммерческого учета расхода природного и других неагрессивных газов при давлении до 100 бар. Счетчики могут иметь специальное исполнение для учета водорода.

Базируясь на использовании объемного принципа измерений, промышленный ротационный счетчик Delta G100 не требует соблюдения прямых участков газопровода до и после счетчика для его нормального функционирования. Счетчик может быть установлен в непосредственной близости от фильтра, запорного устройства или регулятора давления газа.

Материал корпуса

Диапазон измерения Q_max/Q_min

Потеря давления, мбар

Габаритные размеры, мм

Масса, кг

G100

G100

G100

G100

Устройство и принцип работы Delta G100

В состав счетчика Delta G100 входят (см. рисунок): измерительная камера, ограниченная корпусом 1 и базовыми плитами 2, два ротора 3, вращающихся в противоположных друг относительно друга направлениях за счет зубчатых колес 4, две масляных камеры 5 и счетное устройство 6.

Поток газа вращает роторы 3, которые отсекают определенную порцию газа и перемещают ее от входного к выходному патрубку. Количество оборотов роторов 3 пропорционально объему газа, прошедшему через счетчик. Счетное устройство 6 регистрирует объем газа, прошедший через счетчик при рабочих условиях. В стандартном исполнении счетное устройство 6 поставляется с двумя низкочастотными датчиками импульсов LF, количество выходных импульсов которых пропорционально объему газа, прошедшего через счетчик.

Ротационный счетчик газа Delta G100:
1 — корпус; 2 — базовые плиты; 3 — ротор; 4 — зубчатое колесо; 5 — масляная камера; 6 — счетное устройство

Купить Счетчик газа ротационный Delta G100 узнать цену, присоеденительные размеры, характеристики, запросить схему Вы можете у наших менеджеров.

Доставка

Компания «Газмашпром» предлагает приобрести Счетчик газа ротационный Delta G100 предприятиям России и стран СНГ

Доставка оборудования возможна по следующим городам России:

Москва, Санкт-Петербург, Екатеринбург, Саратов. Амурск, Ангарск, Архангельск, Астрахань, Байкальск, Балаково, Балтийск, Барнаул, Белгород, Бийск, Брянск, Воронеж, Великий Новгород, Владивосток, Владикавказ, Владимир, Волгоград, Волгодонск, Вологда, Железногорск, Звенигород, Иваново, Ижевск, Йошкар-Ола, Казань, Калининград, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курск, Липецк, Магадан, Магнитогорск, Мичуринск, Мурманск, Муром, Набережные Челны, Нальчик, Новокузнецк, Нарьян-Мар, Новороссийск, Новосибирск, Нефтекамск, Нефтеюганск, Новочеркасск, Новый Оскол, Нижнекамск, Норильск, Нижний Новгород, Обнинск, Омск, Орёл, Оренбург, Оха, Пенза, Пермь, Петрозаводск, Петропавловск-Камчатский, Псков, Ржев, Ростов, Рязань, Самара, Саранск, Смоленск, Сочи, Сыктывкар, Таганрог, Тамбов, Тверь, Тобольск, Тольятти, Томск, Тула, Тюмень, Ульяновск, Уфа, Ханты-Мансийск, Чебоксары, Челябинск, Череповец, Элиста, Ярославль и другие города.
Счетчик газа ротационный Delta G100 доставляется во все города Республики Казахстан .

Счетчик газа роторный DELTA S-Flow G100 ITRON

1. 5
2. 4
3. 3
4. 2
5. 1

( голосов, в среднем: из 5)

Счетчик газа роторный DELTA S-Flow G100 ITRON

Счетчики газа роторные DELTA ™ , выпускаемые на заводе Itron Gmbh , Германия , предназначены для измерения объема природного газа по ГОСТ 5542-87 и других неагрессивных газов, в том числе для коммерческого учета газа в промышленности и коммунально — бытовой сфере .

Счетчики соответствуют требованиям и рекомендациям ЕN 12480 : 2002 , EC , OIMIL , MID 04/22 /EC и ДСТУ EN 1 12480 : 2006 .

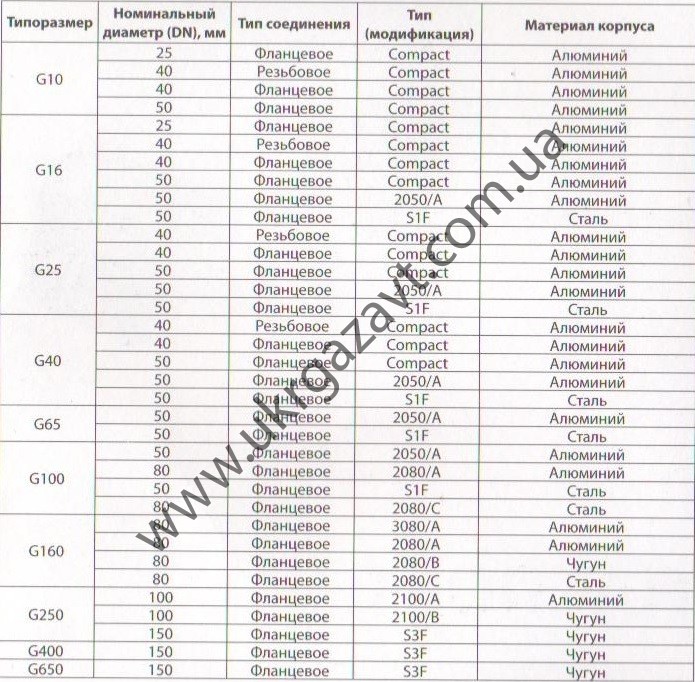

Все типоразмеры счетчиков приведены в таблице:

Счетчики в независимости от материала корпуса предназначены для эксплуатации при температуре окружающей среды от минус 30 до плюс 60 °С , температуры измеряемой среды от минус 30 до плюс 60 °С и относительной влажности не более 95 % при температуре 35°С

Счетчики могут использоваться в трубопроводах как пониженного , среднего и высокого давления

Счетчики работают в любом рабочем положении :
— горизонтальном (направление потока газа слева — на право или справа — налево ); вертикальном (направление потока газа сверху — вниз или снизу — вверх ).

Для счетчиков всех типов (Соmpact, 2050/А, 2080/А, 2080/2080/С, 2100/А, 2100/В, S1F и S3F) рабочее положение и направление потока газа в заказе указывать не нужно.

Корпуса счетчиков изготовлены из алюминиевого сплава, чугуна или стали, соединение счетчиков с трубопроводом – резьбовое или фланцевое.

Универсальное отсчетное устройство установленное на всех типах счетчиков вращается на 359° без необходимости снятия пломб.

Максимальная емкость и цена деления ролика младшего разряда отсчетного устройства разных типов счетчиков указана в таблице

Для удобства считывания показан с универсального отсчетного устройства ролики расположены под углом 45°.

Универсальное отсчетное устройство оснащается отражающей меткой на первом ролике и интегрированным оптическим диском для упрощения процедуры поверки счетчика;

Универсальное отсчетное устройство оснащается встроенным сменным картриджем с влагопоглотителем для защиты от влияния влаги;

Более подробная информация предоставляется по запросу
По любым вопросам обращайтесь к менеджерам во вкладке контакты

Еще не подписаны на наш telegram канал? Ждем Вас. Перейдите по ссылке

Счетчик газа ротационный Itron Actaris DELTA

Счетчик газа мембранный Itron Actaris DELTA

• Расход газа: 10-40 м 3 /час
• Межповерочный интервал: 5 лет
• Типоразмер: G10-G40
• Тип: ротационный
• Производитель: Itron (Actaris)
• Цена: договор.

Ротационные счетчики газа DELTA (Дельта) предназначены для коммерческого учета расхода природного и других неагрессивных газов при давлении до 100 бар. Счетчики могут иметь специальное исполнение для учета водорода.
Базируясь на использовании объемного принципа измерений, промышленный ротационный счетчик DELTA не требует соблюдения прямых участков газопровода до и после счетчика для его нормального функционирования. Счетчик может быть установлен в непосредственной близости от фильтра, запорного устройства или регулятора давления газа.

Технические характеристики

Измеряемая среда — природный и другие неагрессивные, сухие и чистые газы, имеется специальное исполнение для учета водорода.
Параметры измеряемой среды:

• максимальное избыточное рабочее давление до 101,2 бар (до 10,1 МПа);
• температура от -30 °С до +60 °С.

Технические характеристики ротационных газовых счетчиков DELTA DN 40

Типоразмер	DN, мм	Qmax, м 3 /ч	Межфланп. расстояние L, мм	Диапазон измерений Qmin/Qmax	Qстарт, л/ч	Габаритные размеры, мм				Цикл. обьем, дм 3	Масса, кг
						А	В	С	D
G10	40	16	121	от 1:20 до 1:50	25	126	46	172	126	0,19	4
G16	40	25	121	от 1:20 до 1:100	25	126	46	172	126	0,19	4
G25	40	40	121	от 1:20 до 1:160	25	126	46	172	126	0,19	4
G40	40	65	121	от 1:20 до 1:200	25	126	46	172	126	0,19	4

Материал корпуса: алюминий;
Максимальное избыточное рабочее давление: 16 бар;
Тип присоединения: резьбовое G 1 ½» (BSP) или К 1 ½» (NPT).

Технические характеристики ротационных газовых счетчиков DELTA DN 40 / DN 50

Типоразмер	DN, мм	Qmax, м 3 /ч	Межфланп. расстояние L, мм	Диапазон измерений Qmin/Qmax	Qстарт, л/ч	Габаритные размеры, мм				Цикл. обьем, дм 3	Масса, кг
						А	В	С	D
G10	40	16	171	от 1:20 до 1:50	25	126	60	186	126	0,19	6
G10	50	16	171	от 1:20 до 1:50	25	126	60	186	126	0,19	6
G16	40	25	171	от 1:20 до 1:100	25	126	60	186	126	0,19	6
G16	50	25	171	от 1:20 до 1:100	25	126	60	186	126	0,19	6
G25	40	40	171	от 1:20 до 1:160	25	126	60	186	126	0,19	6
G25	50	40	171	от 1:20 до 1:160	25	126	60	186	126	0,19	6
G40	40	65	171	от 1:20 до 1:200	25	126	60	186	126	0,19	6
G40	50	65	171	от 1:20 до 1:200	25	126	60	186	126	0,19	6

Материал корпуса: алюминий;
Максимальное избыточное рабочее давление: 16 бар (по специальному заказу: 19,3 бар);
Тип присоединения: фланцевое ISO PN10/16/20 и ANSI125-ANSI150.

Технические характеристики ротационных газовых счетчиков DELTA DN 50 / DN 80 / DN 100

Типоразмер	DN, мм	Qmax, м 3 /ч	Межфланц. расстояние L, мм	Диапазон измерений Qmin/Qmax	Qстарт, л/ч	Габаритные размеры, мм				Цикл. обьем, дм 3	Масса, кг
						А	В	С	D
G16	50	25	171	от 1:20 до 1:50	50	190	121	311	182	0,59	11
G25	50	40	171	от 1:20 до 1:100	50	190	121	311	182	0,59	11
G40	50	65	171	от 1:20 до 1:160	50	190	121	311	182	0,59	11
G65	50	100	171	от 1:20 до 1:200	50	190	121	311	182	0,59	11
G66	80	100	171	от 1:20 до 1:200	70	228	159	387	182	0,94	15
G100	50	160	171	от 1:20 до 1:200	70	228	159	387	182	0,94	15
G101	80	160	171	от 1:20 до 1:200	70	228	159	387	182	0,94	15
G160	80	250	171	от 1:20 до 1:200	80	252	183	435	182	1,16	17
G161	80	250	241	от 1:20 до 1:160	150	230	179	409	235	1,78	29
G250	100	400	241	от 1:20 до 1:160	200	333	282	615	235	3,65	43

Материал корпуса: алюминий;
Максимальное избыточное рабочее давление: 16 бар (по специальному заказу: 19,3 бар);
Тип присоединения: фланцевое ISO FN10/16/20 и ANSI125-ANSI150.

Технические характеристики ротационных газовых счетчиков DELTA DN 50 / DN 80 / DN 100 / DN 150

Типоразмер	DN, мм	Qmax, м 3 /ч	Межфланц. расстояние L, мм	Диапазон измерений Qmin/Qmax	Qстарт, л/ч	Габаритные размеры, мм				Цикл. обьем, дм 3	Масса, кг
						А	В	С	D
G16	50	25	150	от 1:20 до 1:50	70	228	150	378	174	0,94	25
G16	50	25	171	от 1:20 до 1:50	50	190	112	302	174	0,59	19
G25	50	40	150	от 1:20 до 1:100	70	228	150	378	174	0,94	25
G25	50	40	171	от 1:20 до 1:100	50	190	112	302	174	0,59	19
G40	50	65	150	от 1:20 до 1:160	70	228	150	378	174	0,94	25
G40	50	65	171	от 1:20 до 1:160	50	190	112	302	174	0,59	19
G65	50	100	150	от 1:20 до 1:200	70	228	150	378	174	0,94	25
G65	50	100	171	от 1:20 до 1:200	50	190	112	302	174	0,59	19
G65	80	100	171	от 1:20 до 1:200	70	228	150	378	194	0,94	25
G65	80	100	230	от 1:20 до 1:80	80	252	174	426	225	1,16	30
G65	80	100	240	от 1:20 до 1:200	70	228	150	378	194	0,94	27
G100	50	160	150	от 1:20 до 1:200	70	228	150	378	194	0,94	25
G100	80	160	171	от 1:20 до 1:200	70	228	150	378	194	0,94	25
G100	80	160	230	от 1:20 до 1:130	80	252	174	426	225	1,16	30
G100	80	160	240	от 1:20 до 1:200	70	228	150	378	194	0,94	27
G100	80	160	310	от 1:20 до 1:100	150	230	179	409	235	1,78	45
G100	100	160	241	от 1:20 до 1:130	80	252	174	426	225	1,16	30
G160	80	250	230	от 1:20 до 1:200	80	252	174	426	225	1,16	30
G160	80	250	241	от 1:20 до 1:160	150	230	179	409	235	1,78	41
G160	80	250	310	от 1:20 до 1:160	150	230	179	409	235	1,78	45
G160	100	250	230	от 1:20 до 1:200	80	252	174	426	225	1,16	30
G160	100	250	241	от 1:20 до 1:200	80	252	174	426	225	1,16	30
G250	100	400	241	от 1:20 до 1:160	200	333	282	615	235	3,65	56
G250	100	400	400	от 1:20 до 1:160	200	333	282	615	235	3,65	61
G250	150	400	450	от 1:20 до 1:100	400	343	267	610	365	5,4	120
G400	150	650	450	от 1:20 до 1:160	400	343	267	610	365	5,4	120
G650	150	1000	450	от 1:20 до 1:200	400	343	267	610	365	5,4	120

Материал корпуса: чугун GGG40.3;
Максимальное избыточное рабочее давление: 16 бар (по специальному заказу: 19,3 бар);
Тип присоединения: фланцевое ISO PN10/16/20 и ANSI150.

Технические характеристики ротационных газовых счетчиков DELTA DN 50 / DN 80 мм

Типоразмер	DN, мм	Qmax, м 3 /ч	Межфланц. расстояние L, мм	Диапазон измерений Qmin/Qmax	Qстарт, л/ч	Габаритные размеры, мм				Цикл. обьем, дм 3	Масса, кг
						А	В	С	D
G16	50	25	240	от 1:20 до 1:30	50	190	100	290	150	0,49	34
G25	50	40	240	от 1:20 до 1:65	50	190	100	290	150	0,49	34
G40	50	65	240	от 1:20 до 1:100	50	190	100	290	150	0,49	34
G65	50	100	240	от 1:20 до 1:160	50	190	100	290	150	0,49	34
G100	50	160	240	от 1:20 до 1:200	50	190	100	290	150	0,49	34
G100	80	160	320	от 1:20 до 1:30	150	231	185	416	275	1,78	84
G160	80	250	320	от 1:20 до 1:50	150	231	185	416	275	1,78	84

Материал корпуса: сталь;
Максимальное избыточное рабочее давление: 101,2 бар;
Тип присоединения: фланцевое ISO PN10/16-ISO PN110 и ANSI150-ANSI300-AKSI600.

Ротационный счетчик газа DELTA

Ротационные счетчики газа DELTA предназначены для коммерческого учета количества природного и других неагрессивных газов. Счетчики могут иметь специальное исполнение для учета водорода и кислорода. Ротационные счетчики газа могут применяться для коммерческого учета потребления газа в составе измерительных комплексов природного газа ГСК-2.

Основные технические характеристики
Эксплуатационные характеристики
Счетчики типоразмеров от G10 до G650 обеспечивают измерение объемного расхода газа в трубопроводах с диаметрами условного прохода от 40 до 150 мм;

Параметры измеряемой среды:
— температура измеряемой среды от -20 °C до +60 °C;
— максимальное рабочее давление до 96 бар

Счетчики предназначены для эксплуатации при температуре окружающей среды от -20 °C +60 °C (возможно исполнение по специальному заказу для диапазона температур от -30 °C до +60 °C
Прямой участок трубопровода перед местом установки счетчика не требуется.

Метрологические характеристики
— Счетчики обеспечивают измерение объемного расхода газа в диапазоне от 0,4 до 1000 мЗ/ч;
— Основная относительная погрешность находится в пределах: ±2% при расходе газа от Qmin до 0,2Qmax и ±1% от 0,2Qmах до Qmах
— Межповерочный интервал — 5 лет.

Типоразмер	Серия	Ду, мм	Материал корпуса	Qmax (1), м3/ч	Диапазон измерения Qmax / Qmin	Рдоп, бар	Количество газа, соответствующее 1 импульсу НЧ датчика, м3/импульс	Потеря давления (2), мбар (1мбар=10 мм вод. ст.)	Масса(3), кг
G10	2040/А	40	А	16	1:20-30	12	0,01	0,27	2,7
G16	2040/А	40	А	25	1:20-30-50	12	0,01	0,67	2,7
2050/А	50	А	25	1:20-30-50	16	0,1	0,11	11
2050/В	50	GGG40.3	25	1:20-30-50	17,2	0,1	0,11	19
2050/С	50	Ст-ое литье	25	1:20-30-50	94	0,1	0,11	53
G25	2040/А	40	А	40	1:20-30-50	12	0,01	1,11	3,4
2050/А	50	А	40	1:20-30-50-100	16	0,1	0,27	11
2050/В	50	GGG40.3	40	1:20-30-50-100	17,2	0,1	0,27	19
2050/С	50	Ст-ое литье	40	1:20-30-50-100	94	0,1	0,27	53
G40	2040/А	40	А	65	1:20-30-50	12	0,01	2,68	3,4
2050/А	50	А	65	1:20-30-50-100-160	16	0,1	0,71	11
2050/В	50	GGG40.3	65	1:20-30-50-100-160	17,2	0,1	0,71	19
2050/С	50	Ст-ое литье	65	1:20-30-50-100-160	94	0,1	0,71	53
G65	2050/А	50	А	100	1:20-30-50-100-160-200	16	0,1	1,68	11
2050/В	50	GGG40.3	100	1:20-30-50-100-160-200	17,2	0,1	1,68	19
2050/С	50	Ст-ое литье	100	1:20-30-50-100-160-200	94	0,1	1,68	53
G100	2050/А	50	А	160	1:20-30-50-100-160-200	16	0,1	2,62	15
2080/А	80	А	160	1:20-30-50-100-160-200	16	0,1	1,4	15
2080/В	80	GGG40.3	160	1:20-30-50-100-160-200	17,2	0,1	1,4	25
2080/С	80	Ст-ое литье	160	1:20-30	94	1	1,4	84
G160	2080/А	80	А	250	1:20-30-50-100-160	16	1	2,2	29
2080/В	80	GGG40.3	250	1:20-30-50-100-160	17,2	1	2,2	41
2080/С	80	Ст-ое литье	250	1:20-30-50-100-160	94	1	2,2	84
G250	2100/А	100	А	400	1:20-30-50-100-160	16	1	2,12	43
2100/В	100	GGG40.3	400	1:20-30-50-100-160	17,2	1	2,12	56
2100/С	100	Ст-ое литье	400	1:20-30-50	94	1	2,12	119
G400	3D	150	GG25	650	1:20-30-50	12	1	2,12	104
G650	N	150	GG25	1000	1:20-30-50	12	1	3,24	197

Стандартное исполнение
Для всех версий (кроме серии 2040/А) отсчетное устройство оснащается:
— двумя датчиками импульсов НЧ;
— датчиком НВМП, регистрирующим несанкционированное воздействие магнитным полем на работу датчиков НЧ.

Специальное исполнение
При заказе счетчик может быть доукомплектован:
— датчиком ВЧ индуктивного типа, частота импульсов которого пропорциональна текущему расходу газа;
— сетчатым фильтром-прокладкой.
— переходниками на фланец Ду 50 мм (для фланцевого подсоединения счетчиков серии 2040/А с резьбовым присоединением).

Выходные сигналы
Технические характеристики низкочастотных датчиков: — минимальная длительность импульса 0,4 с; — разъем для подключения: 6-ти полюсная вилка типа Binder.

Гарантийный срок эксплуатации счетчика DELTA – 18 месяцев.
