Трёхфазный счётчик электроэнергии – Тайпит Нева 306
Электросчётчик Нева-306 – трёхфазный прибор, учитывающий показатели потреблённой активной электроэнергии, при включении в трёхфазную цепь с переменным током и предназначенный для эксплуатации в условиях закрытого помещения или наружной установки (вне помещения в закрытый шкаф).
Устройство и принцип работы
Аппарат функционирует по принципу:
- измерения и математической обработки фазных токовых сигналов и напряжения;
- последующего вычисления характеристик базовых показателей электрической сети;
- сохранения полученной информации и выдачи данных на электронное табло.
Комплектация прибора, с учётом особенностей отдельно взятого исполнения, предусматривает наличие следующих узлов:
- токовых датчиков – в виде трансформатора или шунта с низкоомными характеристиками;
- датчиков напряжения – резистивного делителя;
- микроконтроллера с запоминающим устройством и жидкокристаллического дисплея;
- оптического поверочного выхода;
- устройства для передачи данных, выполненного совместно с выходом для электрических испытаний.
Конструкция корпуса и отсека клемм разработаны с учётом возможности крепления пломб, устанавливаемых контролирующей структурой. Клеммная крышка позволяет удалить отдельные участки для удобства размещения проводов.
Технические характеристики
| Характеристики | Модели в продаже | |||
|---|---|---|---|---|
| НЕВА 306 0,5T0 230V/ 1(7,5) А | НЕВА 306 0,5T0 230V/ 5(10) А | НЕВА 306 1S0 230V 5(60) А | НЕВА 306 1S0 230V 5(100) А | |
| Номинальное напряжение, В | 3×230/400 | |||
| Номинальная частота, Гц | 50 | |||
| Рабочий диапазон напряжений при наличии хотя бы двух фазных напряжений | от 0,7 Uном до 1,2 Uном | |||
| Предельный рабочий диапазон частоты сети, Гц | от 47,5 до 52,5 | |||
| Устойчивость к воздействию входного напряжения переменного тока | 1,9 Uном | |||
| Полная мощность, ВА | не более 8,5 | |||
| Активная мощность, Вт | не более 2,0 | |||
| Стартовый ток | 0,001 от номинального | 0,001 от номинального | 0,004 от базового | 0,004 от базового |
| Класс точности | 0,5S по ГОСТ 31819.22-2012 | 0,5S по ГОСТ 31819.22-2012 | 1 по ГОСТ 31819.21-2012 | 1 по ГОСТ 31819.21-2012 |
| Ток базовый/ном.(максимальный), А | /1(7,5) | /5 (10) | 5 (60) | 5 (100) |
| Тип счетного устройства | Электронное | Электронное | Электронное | Электронное |
| Разрядность счетного механизма | 00000,00 | 00000,00 | 000000,0 | 000000,0 |
| Подключение к сети | Трансформаторное | Трансформаторное | Непосредственное | Непосредственное |
| Условия применения | Внутри помещения или снаружи, в закрытых шкафах со степенью защиты IP54 | |||
| Характеристики окружающей среды: | ||||
| температура воздуха, °С | от -40 до +60 | |||
| относительная влажность , %, при температуре воздуха 30°С | 90 | |||
| атмосферное давление, кПа | от 70 до 106,7 | |||
| Степень защиты от проникновения воды и пыли по ГОСТ 14254-96 | IР51 | |||
| Масса, кг | 0,435 | |||
| Срок службы, лет | не менее 30 | |||
| Межповерочный интервал, лет | 16 | |||
| Цена, рос. руб. | 3370 | 3370 | 2765 | 2937 |
Документация
Паспорт: Смотреть
Свидетельство: Смотреть
Декларация о соответствии (кл. т. 0,5S): Смотреть
Декларация о соответствии (кл. т. 1): Смотреть
Преимущества прибора
Представленное изделие компании Тайпит характеризуют следующие конкурентные достоинства:
- успешное прохождение сертификации на предмет соответствия отечественным и международным стандартам;
- низкая погрешность измерений;
- простота и универсальность монтажа;
- разработка современного и привлекательного дизайна;
- возможность контроля с комплектацией интерфейсом, позволяющим подключать стороннее устройство;
- способность эксплуатироваться в широком диапазоне по влажностным, температурным показателям и запылённости окружающей среды;
- присутствие индикации, сигнализирующей о наличии напряжения по каждой из фаз отдельно и общей, указывающей на интенсивность расхода;
- надёжная защита от несанкционированного вмешательства;
- продолжительный межповерочный интервал;
- наличие программного обеспечения от изготовителя, предусматривающего точную и надёжную настройку аппарата и хранение данных во встроенной памяти;
- возможность контролировать характеристики электросети.
Разновидности счётчика
Исполнения прибора классифицируются по следующим особенностям:
- порядку включения в электросеть – через трансформатор или шунт (непосредственно)
- классу точности – представлены варианты 1 или 0,5S;
- величине базовых или номинальных (предельных) характеристик силы электротока.
Согласно паспортной документации, предусмотрены следующие исполнения электросчётчика:
- 1SX – две модели с 7-ми разрядным дисплеем (1-на десятичная доля), непосредственным подключением, классом точности 1 и двумя вариантами базовых (предельных) токовых характеристик, соответственно 5 (60) и 5 (100) ампер;
- 1TХХ – ещё две модели аналогичного класса точности, но подключающиеся через трансформатор, поэтому номинальные (предельные) токовые величины составляют 5 (10) и 1 (7,5) ампер; у целого значения потреблённых значений, отображаемых на дисплее – 5 разрядов, при дробных – 2-х;
- 0,5TХХ – аналогичные модели по сравнению с указанными выше, разница в классе точности (0,5S).
В продаже от изготовителя представлены 4 варианта изделия (указанных в таблице с техническими характеристиками), без возможности подключения стороннего устройства. По желанию заказчика возможна комплектация аппарата интерфейсом EIA 485 или датчиком, фиксирующим магнитное поле.
Снятие показаний
После подключения прибора, в течение 5 секунд, включается индикация на жидкокристаллическом дисплее. Распределение целых и дробных цифр зависит от характеристик исполнения, отмеченных выше – 6+1 или 5+2.
Для снятия показаний необходимо:
- Записать целое число(синий прямоугольник), не принимая в расчёт начальные нули и доли электроэнергии(красный прямоугольник).
- Вычесть от него значение, снятое месяцем ранее.
- Разницу умножить на стоимость одного киловатт-часа.
Можно ли сэкономить
Для экономии потребления электроэнергии при подключении данного прибора необходимо:
- правильно подобрать модель, в зависимости от предполагаемых потребителей электроэнергии;
- не перегружать электропроводку;
- эксплуатировать электрооборудование потребителей в режиме разумной экономии;
- выбирать экономные современные варианты потребляющих устройств.
Подключение счётчика
Особенности корпуса предусматривают монтаж на рейку ТН-35.
Подключение аппарата осуществляется с соблюдением следующих условий:
- к выполнению работ привлекается электромонтёр с присвоенной третьей группой электробезопасности, в противном случае изготовитель снимает гарантийные обязательства;
- должна отсутствовать подача тока к электросети;
- выбирается непосредственный или трансформаторный способ, в зависимости от модели изделия, согласно схеме, указанной в паспортной документации или на крышке отсека клемм;
- контакты следует зажимать с усилием, предусмотренным в паспорте; после подключения дополнительно проверяется степень зажатия проводов и корректность функционирования программного обеспечения.
Схема непосредственного подключения:
Схема подключения через трансформаторы тока:
Регистрацию изделия осуществляет представитель энергонадзора, с соответствующей записью в паспорте изделия.
Счётчик электроэнергии Нева 306 – схемы подключения и описание прибора
Электросчётчик Нева 306 – современное устройство для определения затраченной электроэнергии. Прибор предназначен для трёхфазной цепи электрического тока и учитывает энергию по одному тарифному плану. Счётчик характеризуется компактными габаритами и крепится посредством Дин рейки. Устройство может использоваться самостоятельно или совместно с АСКУЭ, оно соответствует установленным стандартам и допускается к применению в нашей стране.
Технические характеристики
Срок службы прибора
Нормативная продолжительность службы энергомера – 30 лет, ресурс эксплуатации – 280 000 часов непрерывной работы, что почти на два года превышает заявленный тридцатилетний срок. Изготовитель гарантирует исправную работу устройства в течение пяти лет, если за указанное время прибор выйдет из строя, он подлежит бесплатному ремонту или замене производителем.
Межповерочный интервал
Техническая документация указывает на шестнадцатилетнюю периодичность проведения поверки. После выпуска счётчик поверяется на предприятии, о чём свидетельствует соответствующая запись в паспорте. Выполняемые впоследствии поверки оформляются аналогичным образом, если электросчётчик подвергается ремонту, а также после установки он также должен поверяться.
Стоимость счётчика
Прибор может быть приобретён в специализированной торговой точке или путём заказа по интернету. Цена товара – от 2300 рублей и выше, в зависимости от региона, тарифов продавца и способа покупки. Если продукция заказывается через интернет, необходимо учитывать транспортные расходы.
Как снять показания
Электросчётчик оснащён пяти- или шестиразрядным жидкокристаллическим монитором, с указанием соответственно сотых или десятых долей. Чтобы снять показания, необходимо выписать данные в начале учитываемого периода и в конце, высчитав разницу. Учитываются целые значения, отображаемые слева от запятой(синий прямоугольник).
Разновидности данного счётчика
Энергомер выпускается в четырёх разновидностях. Далее – детальнее о существующих модификациях и различиях между ними.
Нева 306 1SO 230 5(60)
Эта разновидность характеризуется наличием шунта (возможностью непосредственного включения в сеть, классом точности – 1, величиной номинального и максимального тока соответственно 5 и 60 ампер, номинальным значением напряжения 230В для каждой фазы. Устройство оборудовано шестиразрядным дисплеем.
Нева 306 1SO 230 5(100)
От предыдущей модификации эта отличается только значением максимального тока, составляющего 100А. В остальном характеристики аналогичны.
Нева 306 0.5ТO 230/1(7,5)
Эта модификация подключается посредством трансформатора (буква Т в маркировке) и характеризуется классом точности – 0,5, номинальным напряжением 230 и максимальным – 400 В, базовым и максимальным током соответственно 1 и 7,5 ампер. Дисплей у данной модели пятиразрядный с отображением сотых долей значения.
Нева 306 0.5ТO 230/5(10)
От вышеуказанной модификации данная отличается только токовыми показателями, указанными в маркировке. Другие параметры идентичны.
Установка счётчика
Монтаж прибора выполняется на закреплённую Дин рейку, что выполнить несложно даже человеку, не обладающему специальными навыками. Подключать и настраивать электросчётчик должен квалифицированный специалист. Подключение осуществляется двумя способами, по схеме, указанными в паспорте. Ниже представлены возможные способы.
Схема с непосредственным подключением:
Подключение через трансформатор тока осуществляется следующим образом:
Схема подключения передающего устройства:
Данная модель электросчётчика прекрасно зарекомендовала себя в отечественных условиях как надёжный и долговечный прибор.
Счетчик Нева-306 обзор технических характеристик
Счетчик Нева-306 это современный прибор учета электрической энергии. Электросчетчик включается в трехфазную цепь и ведет учет по одному тарифу нарастающим итогом. Нева 306 имеет небольшие габариты и устанавливается на Din рейку. Работать прибор может так же в составе АСКУЭ.
Счетчик данной модели выполнен в соответствии с гос стандартами и включен в единый Российский реестр измерительных приборов и допущен к установке на территории РФ.
Основные технические характеристики
У нева-306 есть несколько разновидностей счетчиков, которые отличаются между собой некоторыми характеристиками. Полные названия счетчиков отличаются между собой и по названию можно определить какие характеристики у вашего устройства.
Возможные исполнения:
НЕВА 306 1S0 230 5(60)
НЕВА 306 1S0 230 5(100)
НЕВА 306 0,5Т0 230 /1(7,5)
НЕВА 306 0,5Т0 230 /5(10)
Расшифровка названия электросчетчиков серии 306
Рассмотрим технические характеристики в зависимости от исполнения.
Для счетчиков 306 1s0 (1SO)
- Напряжение номинальное 230 Вольт на каждой из фаз
- Класс точности 1
- Базовый и максимальный ток может быть 5 и 60А или 5 и 100А
- Разрядность или значность счетчика 6+1 где 1 это десятые киловатт
- Датчик тока шунт
Для счетчиков 306 0,5Т0 (0,5ТО)
- Базовое напряжение 230 а максимум 400 вольт
- Класс точности 0,5
- Базовая и максимальная сила тока 5 и 10А или 1 и 7,5А
- Разрядность/значность 5+2, где 2 это сотые доли киловатт, отмеченные справа
- Датчик тока шунт
Дополнительно на счетчики могут устанавливаться датчики магнитного поля, для предотвращения воздействия магнита на прибор
Срок службы
Как указан в технической документации минимальный срок эксплуатации электросчетчика нева-306 составляет 30 лет. Минимальное количество часов непрерывной работы до отказа 280 000 часов или почти 32 года. Так же при покупке счетчика завод дает гарантию на прибор 5 лет. После того как вышел заявленный срок службы прибор можно все равно использовать дальше, просто вовремя делать поверку.
Поверка
Проверять нева 306 необходимо раз в 16 лет согласно установленному в технической документации межповерочному интервалу. После проведения процедуры заносится соответствующая запись в паспорт. Если прибор не прошел поверку его необходимо заменить иначе тариф по оплате будет общим и вы заплатите больше.
Снятие показаний
В зависимости от исполнения счетчика на электронном счетном табло может быть 6+1 или 5+2 знаков. Нас интересует все знаки слева направо до запятой. Переписываем все цифры и считаем.
Подключение счетчика
Включение счетчика в зависимости от исполнения может быть непосредственно в сеть и через трансформатор тока, ниже приведены обе схемы включения которые приведены в технической документации к счетчику
1. Схема подключения Нева-306 непосредственно в сеть
2. Схема подключения Нева-306 через трансформатор тока
Если вы хотите более подробную информацию про данный электросчетчик, можно воспользоваться инструкцией по эксплуатации и паспорт прибора которые идут в комплекте при покупке. Для того чтобы было проще выкладываем официальную техническую документацию для счетчика Нева-306.
Схема подключения электросчетчика нева 306
Neva306 IS0 Reverse Engineering
Электросчетчик НЕВА 306 IS0 Трехфазный. Изменение показаний в микросхеме памяти

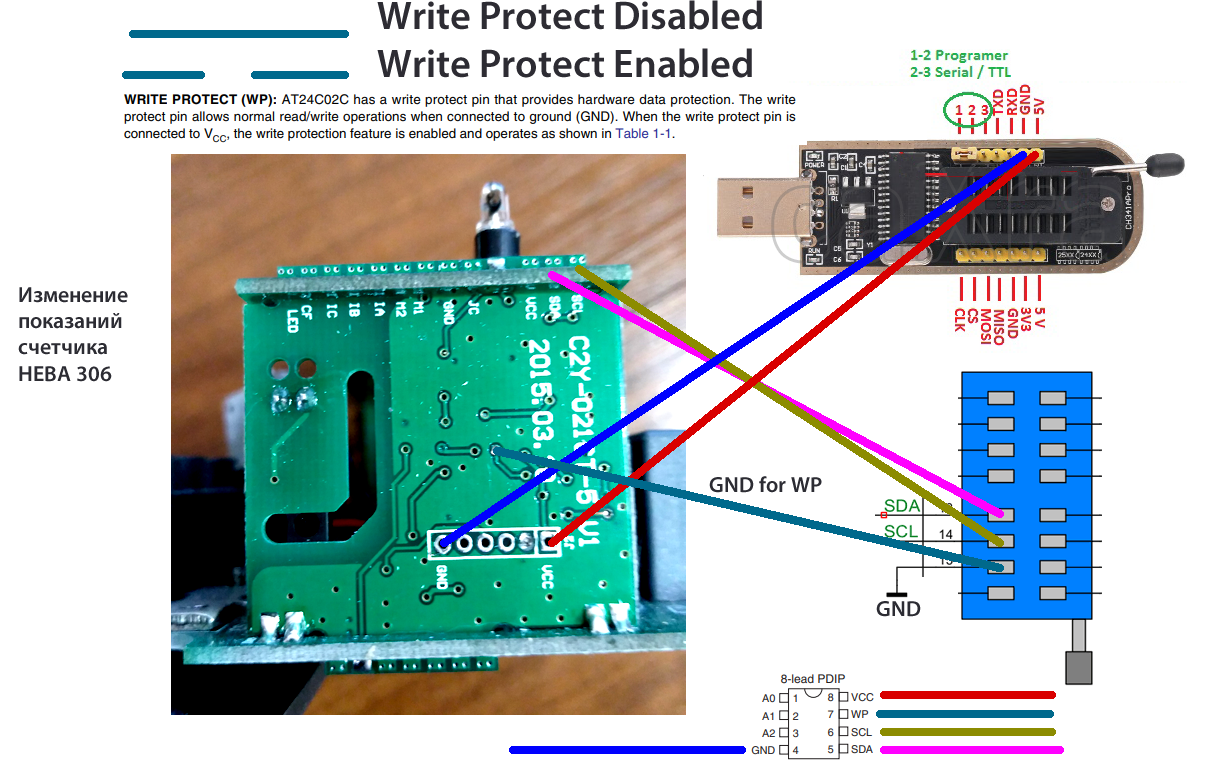

- Разобрать счетчик (снять пластиковую оболочку и все пломбы)
- Программатор CH341Pro
- Datasheet AT24C02C
- AutoIT & SciTE
- Паяльник
- Провода Dupont соединительные (для Arduino)
Счетчик не должен быть подсоединен к сети. Питать процессор счетчика и микросхему памяти мы будем от программатора. Начинаем паять по схеме, представленной ниже:

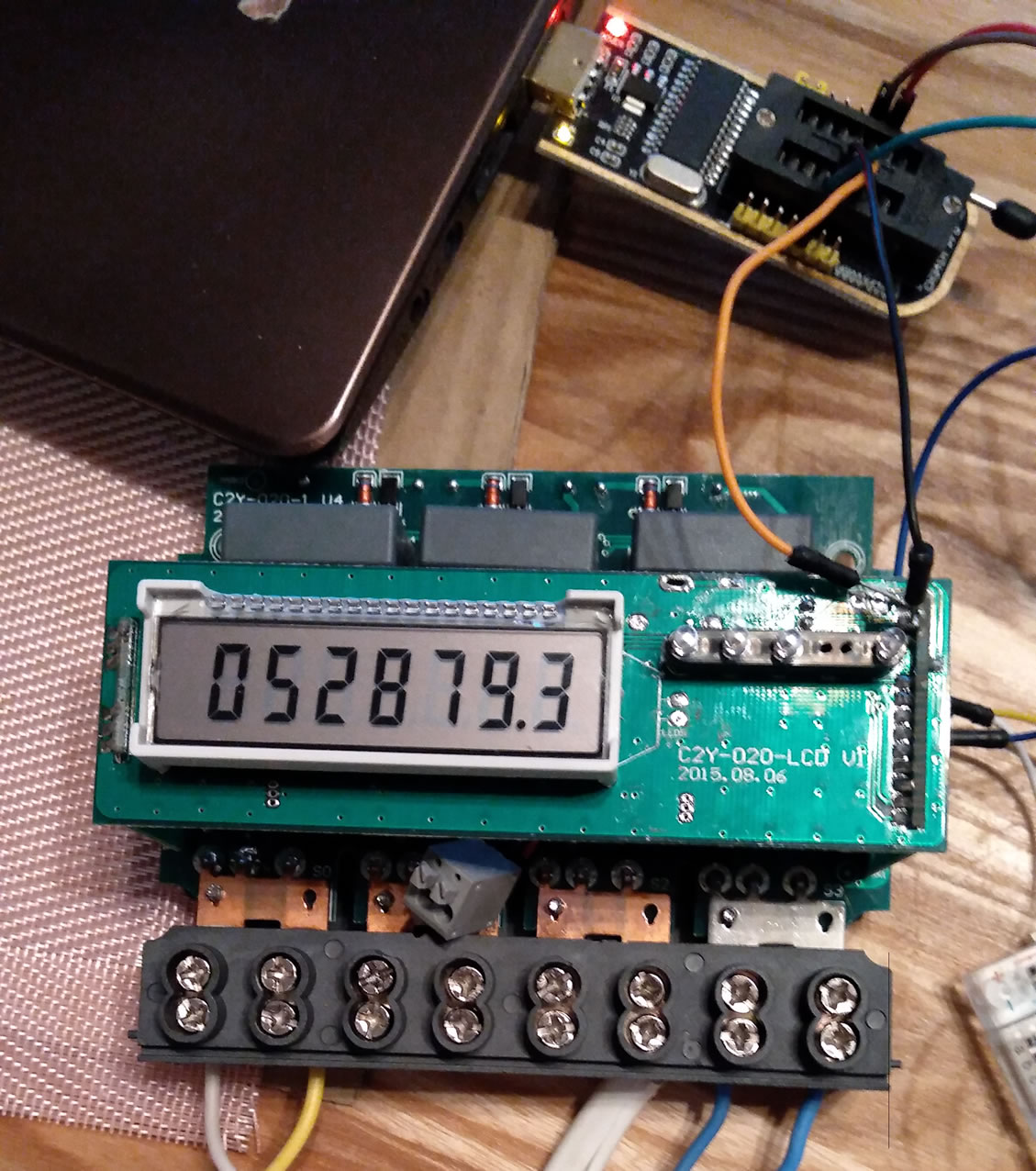

Вот как это вышло у меня:
Первые попытки прошить микросхему мусором из рандомных значений, в надежде, а вдруг по-быстрому получится изменить значения — закончились неудачей. Счетчик показывал Error. Тогда будем следовать такому правилу. Что нужно, чтобы значение 1.2 кВт изменилось на 1.3 кВт. Подключаем нагрузку в виде чайника и убиваем сразу 2 зайцев: завариваем чай, так как ночка обещает быть долгой, и изменяем тики счетчика. Хорошо, что можно сохранить память микросхемы в файл и восстановить когда нужно. Итак, каждое мигание крайнего справа светодиода красным изменяло значение в памяти. Поэтому, сколько значений в таблице — столько раз я включал и отключал чайник, чтобы светодиод моргнул только 1 раз. Затем я считывал значения и записывал в файлик для дальнейшего анализа.
| кВт | Значение 1 | Значение 2 | Тики |
|---|---|---|---|
| 1.2 | 41 | 7F | 00 |
| 1.2 | 41 | 7F | 01 |
| 1.2 | 41 | 7F | 02 |
| 1.2 | 41 | 7F | 03 |
| 1.2 | 41 | 7F | 04 |
| 1.2 | 41 | 7F | 05 |
| 1.2 | 41 | 7F | 06 |
| 1.2 | 41 | 7F | 07 |
| 1.2 | 40 | 80 | 00 |
| 1.2 | 40 | 80 | 01 |
| 1.2 | 40 | 80 | 02 |
| 1.2 | 40 | 80 | 03 |
| 1.2 | 40 | 80 | 04 |
| 1.2 | 40 | 80 | 05 |
| 1.2 | 40 | 80 | 06 |
| 1.2 | 40 | 80 | 07 |
| 1.2 | 40 | 81 | 00 |
| 1.2 | 40 | 81 | 01 |
| 1.2 | 40 | 81 | 02 |
| 1.2 | 40 | 81 | 03 |
| 1.2 | 40 | 81 | 04 |
| 1.2 | 40 | 81 | 05 |
| 1.2 | 40 | 81 | 06 |
| 1.2 | 40 | 81 | 07 |
Значение 1.2 кВт изменилось на 1.3 кВт. Это значит, что мы будем теперь сидеть еще полночи и пить чай до тех пор, пока 1.3 кВт. не станет 1.4 кВт. И эксперимент можно завершать и дальше анализировать байты.
| кВт | Значение 1 | Значение 2 | Тики | Просто считаем |
|---|---|---|---|---|
| 1.3 | 3f | 82 | 00 | 1 |
| 1.3 | 3f | 82 | 01 | 2 |
| 1.3 | 3f | 82 | 02 | 3 |
| 1.3 | 3f | 82 | 03 | 4 |
| 1.3 | 3f | 82 | 04 | 5 |
| 1.3 | 3f | 82 | 05 | 6 |
| 1.3 | 3f | 82 | 06 | 7 |
| 1.3 | 3f | 82 | 07 | 8 |
| 1.3 | 3f | 83 | 00 | 9 |
| 1.3 | 3f | 83 | 01 | 10 |
| 1.3 | 3f | 83 | 02 | 11 |
| 1.3 | 3f | 83 | 03 | 12 |
| 1.3 | 3f | 83 | 04 | 13 |
| 1.3 | 3f | 83 | 05 | 14 |
| 1.3 | 3f | 83 | 06 | 15 |
| 1.3 | 3f | 83 | 07 | 16 |
| 1.3 | 3e | 84 | 00 | 17 |
| 1.3 | 3e | 84 | 01 | 18 |
| 1.3 | 3e | 84 | 02 | 19 |
| 1.3 | 3e | 84 | 03 | 20 |
| 1.3 | 3e | 84 | 04 | 21 |
| 1.3 | 3e | 84 | 05 | 22 |
| 1.3 | 3e | 84 | 06 | 23 |
| 1.3 | 3e | 84 | 07 | 24 |
| 1.3 | 3e | 85 | 00 | 25 |
| 1.3 | 3e | 85 | 01 | 26 |
| 1.3 | 3e | 85 | 02 | 27 |
| 1.3 | 3e | 85 | 03 | 28 |
| 1.3 | 3e | 85 | 04 | 29 |
| 1.3 | 3e | 85 | 05 | 30 |
| 1.3 | 3e | 85 | 06 | 31 |
| 1.3 | 3e | 85 | 07 | 32 |
| 1.3 | 3d | 86 | 00 | 33 |
| 1.3 | 3d | 86 | 01 | 34 |
| 1.3 | 3d | 86 | 02 | 35 |
| 1.3 | 3d | 86 | 03 | 36 |
| 1.3 | 3d | 86 | 04 | 37 |
| 1.3 | 3d | 86 | 05 | 38 |
| 1.3 | 3d | 86 | 06 | 39 |
| 1.3 | 3d | 86 | 07 | 40 |
| 1.3 | 3d | 87 | 00 | 41 |
| 1.3 | 3d | 87 | 01 | 42 |
| 1.3 | 3d | 87 | 02 | 43 |
| 1.3 | 3d | 87 | 03 | 44 |
| 1.3 | 3d | 87 | 04 | 45 |
| 1.3 | 3d | 87 | 05 | 46 |
| 1.3 | 3d | 87 | 06 | 47 |
| 1.3 | 3d | 87 | 07 | 48 |
| 1.3 | 3c | 88 | 00 | 49 |
| 1.3 | 3c | 88 | 01 | 50 |
| 1.3 | 3c | 88 | 02 | 51 |
| 1.3 | 3c | 88 | 03 | 52 |
| 1.3 | 3c | 88 | 04 | 53 |
| 1.3 | 3c | 88 | 05 | 54 |
| 1.3 | 3c | 88 | 06 | 55 |
| 1.3 | 3c | 88 | 07 | 56 |
| 1.3 | 3c | 89 | 00 | 57 |
| 1.3 | 3c | 89 | 01 | 58 |
| 1.3 | 3c | 89 | 02 | 59 |
| 1.3 | 3c | 89 | 03 | 60 |
| 1.3 | 3c | 89 | 04 | 61 |
| 1.3 | 3c | 89 | 05 | 62 |
| 1.3 | 3c | 89 | 06 | 63 |
| 1.3 | 3c | 89 | 07 | 64 |
| 1.3 | 3b | 8a | 00 | 65 |
| 1.3 | 3b | 8a | 01 | 66 |
| 1.3 | 3b | 8a | 02 | 67 |
| 1.3 | 3b | 8a | 03 | 68 |
| 1.3 | 3b | 8a | 04 | 69 |
| 1.3 | 3b | 8a | 05 | 70 |
| 1.3 | 3b | 8a | 06 | 71 |
| 1.3 | 3b | 8a | 07 | 72 |
| 1.3 | 3b | 8b | 00 | 73 |
| 1.3 | 3b | 8b | 01 | 74 |
| 1.3 | 3b | 8b | 02 | 75 |
| 1.3 | 3b | 8b | 03 | 76 |
| 1.3 | 3b | 8b | 04 | 77 |
| 1.3 | 3b | 8b | 05 | 78 |
| 1.3 | 3b | 8b | 06 | 79 |
| 1.3 | 3b | 8b | 07 | 80 |
После очередного тика результат стал 1.4 кВт.
Прошивки разных значений находятся в этой папке.. Вы можете загрузить их и делать свои экспеименты.
Создаем небольшой скриптец, в котором продолжаем увеличивать киловатты и смотреть когда же выскочит ошибка, а точнее, когда будет переполнение байтов и в какую сторону запишутся новые значения.
Скрипт каждый раз выводит значение киловатт и какие байты следует изменить в прошивке для того, чтобы эти кВт записались правильно. Да, можно автоматизировать полностью весь процесс, но задачи такой не было.
Результат после прошивки:
Что можно было бы сделать дальше
Добавить wi-fi или bluetooth для удаленного управления (заморозка, сброс, увеличение, уменьшение) значениями.
Какие гипотезы не подтвердились
Изменить количество импульсов (800/1600 и т.д.) в чипе нельзя. Их там просто нет. В чипе не хранится разбивка значений по фазам. Пьезоэлемент от зажигалки визуально может влиять только если корпус вскрыт. Но никакого сбоя при нескольких десятках попытках с пьезо не было. При закрытом корпусе никакого влияния он не оказывает. Катушка Tesla с длиной дуги до 10 см также не влияет при закрытом корпусе. Дуга не может пройти сквозь корпус и выбить микросхему. Слишком велико расстояние.
Ребят, я честно пытался разными способами 🙂
Выводы: В собранном корпусе счетчик надежно защищен от каких-либо электромагнитных воздействий. На это влияет ширина пластика и 3D сборка платы.
About
Electricity meter Neva 306 ISO. Электросчетчик НЕВА 306 Изменение показаний в микросхеме памяти
Как правильно выбрать электросчетчик
Какой счетчик электроэнергии лучше поставить в квартире: классификация конструкций по разным признакам, особенности выбораприборов и их установки, расценки на покупку.
Очень важным показателем экономии денег в домашних условиях является сокращение затрат на оплату электрической энергии. В современном мире бытовая техника имеет высокую мощность, что непременно «бьет по карману», когда приходит месячная квитанция «за свет».
Разновидность устройств
Для начала вкратце разберемся, какие бывают электросчетчики, после чего выясним, какой нужен для дома, квартиры и дачи.
Итак, на сегодняшний день существуют следующие типы изделий:
- Индукционные (механические) и электронные. Первые являются классикой жанра и используются до сих пор в постройках старого типа. Преимущество индукционных счетчиков электроэнергии в долговечности, надежности и невысокой цене. В то же время основным недостатком считается низкий класс точности, в результате чего Вы можете либо переплачивать лишние деньги, либо недоплачивать. В свою очередь электронные изделия многофункциональные, могут быть рассчитаны на несколько тарифов и к тому же лучше тем, что занимают меньше места на вводном щите. Как Вы понимаете, недостатком является более высокая стоимость и меньший срок службы, что и отбивает интерес у покупателей. Выбрать тип счетчика нужно судя по своим материальным возможностям.
- Однотарифные и многотарифные. Тут уже развелась целая дискуссия среди обладателей счетчиков на два/три тарифа и обычных устройств. Мы уже рассматривали преимущества двухтарифных счетчиков, где предоставляли как негативные, так и положительные отзывы покупателей. Еще раз повторяем, что рациональность выбора электросчетчика на несколько тарифов зависит от региона проживания и от того, какой бытовой техникой и обогревателями Вы пользуетесь чаще. Если у Вас ночной ритм жизни, лучше выбрать и купить многотарифный счетчик для дома и квартиры.
- Однофазный либо трехфазный. Тут все просто и зависит от того, какой тип электропроводки используются у Вас дома – с одной фазой либо с тремя.
- Класс точности. Данная характеристика показывает процентную погрешность счетчика электроэнергии при учете расхода электроэнергии. На сегодняшний день, согласно ПУЭ, необходимо применять устройства с классом точности не ниже, чем 2,0. Чем точнее учет, тем меньше вероятность обмануться при оплате «за свет».
- Мощность. Еще одна, не менее важная характеристика, выбор которой нужно осуществлять на основе подсчета среднесуточной потребляемой мощности от электроприборов. Простыми словами: какая суммарная токовая нагрузка возникает в Вашем доме (либо квартире). На рынке электротехнических изделий существуют счетчики, рассчитанные на ток от 5 до 100А.
- Способ крепления. Корпус может крепиться либо на DIN-рейку либо болтами.
- Условия применения. Существуют устройства, предназначенные для использования только в отапливаемых помещениях, а существуют уличные модели. Тут уже только Вы себе советник, какой счетчик лучше выбрать и поставить.
Какому варианту отдать предпочтение?
Итак, мы предоставили виды электросетчиков, теперь поговорим о том, какой лучше выбрать и купить для дома, квартиры, гаража и дачи.
Во-первых, опирайтесь на мощностные характеристики изделий. Для того чтобы правильно выбрать счетчик электроэнергии по мощности, а точнее току, необходимо подсчитать, какими электроприборами Вы будете пользоваться. У современной бытовой техники в паспорте указаны номинальные значения (в кВт). Суммируйте их и учтите запас (вдруг Вы купите еще что-нибудь), на основании чего примите решение по выбору определенной характеристики. Если в сумме получилось не больше 10 кВт, покупайте модель на 60 А, чего будет вполне достаточно. Если среднесуточная потребляемая мощность свыше 10 кВт, лучше выбрать счетчик электроэнергии на 100 А. Обычно для дома и квартиры 60А хватает с головой.
Во-вторых, определитесь с типом устройства – механика либо электроника, один тариф, два или три. Тут, опять-таки, только Вы себе советник, т.к. у каждого свои предпочтения и материальные возможности. Если на данном этапе возникают трудности, проконсультируйтесь с нашими специалистами в категории «Вопрос электрику». Мы же рекомендуем для дачи выбрать только однотарифные приборы учета электроэнергии, т.к. экономить электричество один раз в неделю (а то и месяц) не является правильным, учитывая, что остальное время Вы будете переплачивать за дневной тариф.
В третьих, подберите подходящий тип крепления. Тут мы рекомендуем выбрать модель, которая крепится на DIN-рейку, т.к. она является универсальной – при покупке переходной планки можно фиксировать корпус и на стене тоже.
Ну и последнее, о чем следует отметить – производитель. Качеством могут обладать и отечественные фирмы, такие как «Инкотекс» (популярная модель Меркурий), «Концерн Энергомера», «Ленинградский электромеханический завод» и Московский завод электроизмерительных приборов. Среди иностранных фирм популярностью пользуются Elster Group, ABB и General Electric. Что касается того, какой счетчик электроэнергии лучше выбрать по производителю, тут мы рекомендуем активно просмотреть отзывы о различных моделях на форумах. Лучшую оценку качества может дать только тот, кто уже воспользовался той или иной моделью.
Рейтинг лучших моделей
В 2017 году по отзывам покупателей и компаний, которые занимаются продажей электросчетчиков, лучшими на сегодняшний день являются следующие модели:
- однофазный, однотарифный: Энергомера CE101 R5, Нева 101-103, ABB FBU11200, Меркурий 201;
- однофазный, многотарифный: Энергомера CE 102 MR5, Нева МТ 114, ABB FBU-11205, Меркурий 200.2;
- трехфазный, однотарифный: Энергомера СЕ300, Энергомера ЦЭ6803В, Нева 303-306, Нева МТ 324, Меркурий 231 AM-01;
- трехфазный, многотарифный: Энергомера СЕ301, Меркурий 231 AT-01.
Полезные советы по выбору
Ну и напоследок хотелось бы рассказать Вам, как правильно выбрать счетчик электроэнергии. Придерживаясь следующих рекомендаций, Вы точно сможете подобрать и купить наиболее подходящую модель:
- Для гаража приобретайте устройство помощнее, т.к. здесь может применяться очень мощное оборудование, причем несколько видов одновременно: сварочный аппарат, компрессор и т.д.
- Проверяйте дату поверки изделия (указывается в прилагаемом паспорте), а также наличие пломб на корпусе. Дата госповерки должна иметь давность не более двух лет для однофазных устройств и не более года для электросчетчика на 3 фазы.
- Не слушайте, если Вам говорят переплатить и купить аппарат с автоматизированным учетом расхода. Для Вас такая функция ничего не изменит в лучшую сторону, т.к. она только помогает энергокомпаниям отслеживать показания, в то время как лишние деньги придется заплатить Вам.
- Российские производители выпускают не менее качественные изделия, чем зарубежные. Хорошенько ознакомьтесь с отечественными моделями, прочитайте отзывы на тематических форумах и выберите более дешевый, но все же надежный вариант счетчика электроэнергии.
- Также прочитайте в интернете о том, насколько дорого стоит ремонт выбранного Вами электросчетчика, т.к. иногда цены на обслуживание просто астрономические по отношению к определенной фирме.
- Небольшой, но очень важный нюанс – перед покупкой поинтересуйтесь об уровне шума электросчетчика, чтобы после установки Вы не огорчились в неприятно жужжащем устройстве.
- Электронные приборы имеют более длительный межповерочный срок, нежели индукционные. Подробнее о том, что такое поверка электросчетичков, вы можете узнать из нашей статьи.
- Механическое оборудование можно «отматывать», в отличие от современного – электронного. Это, конечно, запрещается законом, но тем не менее Наш народ не останавливает.
- Если Вы все же решите выбрать механический электросчетчик, перед покупкой проверьте его. Делается это следующим образом: рукой прокрутите диск и если он будет по инерции вращаться, значит, ход нормальный и механизм пригодный к работе. Любое нарушение хода говорит о том, что колесо не в рабочем состоянии.
Выводы
Основываясь на всем вышесказанном, можно сделать вывод, что в настоящее время для квартиры лучше покупать индукционный электросчетчик с классом точности 2.0 и рабочим током не менее 50А известного производителя.
В магазинах имеется большой выбор таких счетчиков. Среди них выбирайте с большим гарантийным сроком и сервисным центром в вашем городе. При покупке убедитесь в наличии и целостности пломб. Попросите продавца указать в паспорте и заверить печатью начальные показания счетчика. Убедитесь в наличие заводских штампов в паспорте о поверке электросчетчика.
Полностью прочитайте паспорт на электросчетчик. Попросите продавца сравнить по потребительским свойствам несколько типов счетчиков. Выбор остается за вами.
