Стабилизатор частоты вращения двигателя постоянного тока

СТАБИЛИЗАТОР СКОРОСТИ ДВИГАТЕЛЯ ПОСТОЯННОГО ТОКА Советский патент 1969 года по МПК H02P7/28

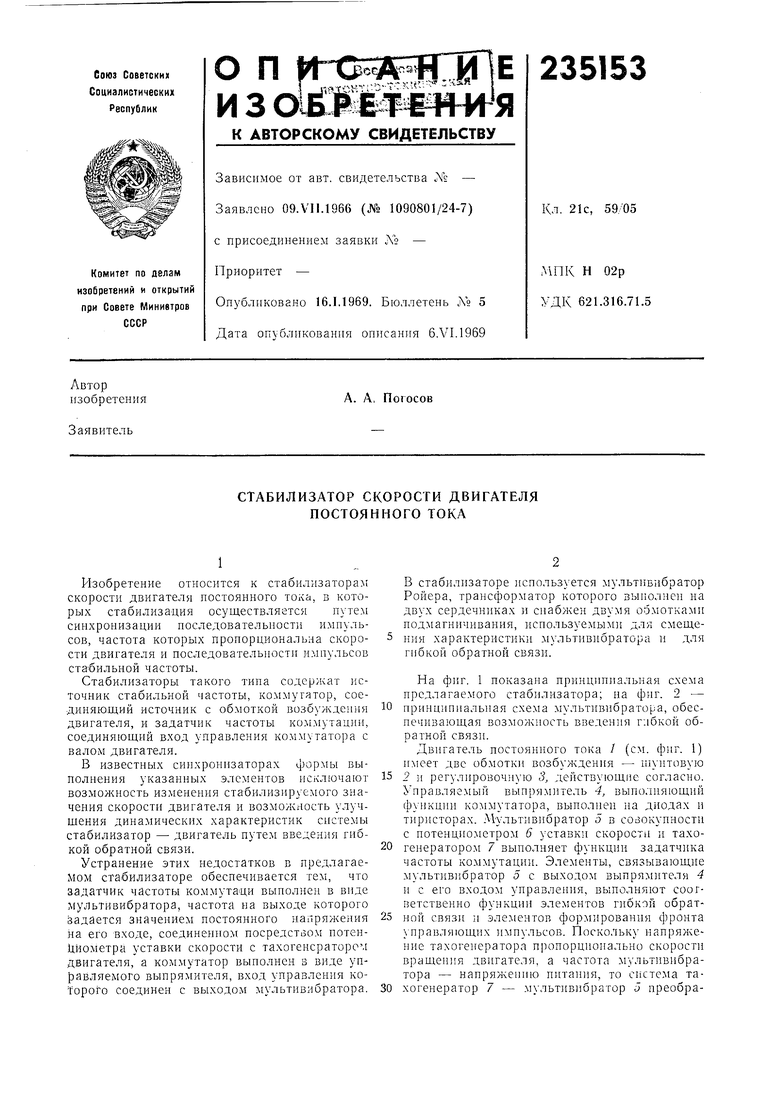

Описание патента на изобретение SU235153A1

Изобретение относится к стабилизаторам скорости двигателя постоянного тока, в которых стабилизадия осуществляется путем синхронизации последовательности импульсов, частота которых пропорциональна скорости двигателя и последовательпости импульсов стабильиой частоты.

Стабилизаторы такого типа содержат источник стабильной частоты, коммутатор, соединяющий источник с обмоткой возбуждения двигателя, и задатчик частоты коммутации, соединяющий вход управления коммутатора с валом двигателя.

В известиых синхронизаторах формы выполиения указанных элементов исключают возможность изменения стабилизируемого значения скорости двигателя и возможность улучщения динамических характеристик системы стабилизатор — двигатель путем введения гибкой обратной связи.

Устранение этих недостатков в предлагаемом стабилизаторе обеспечивается тем, что задатчик частоты коммутаци выполнен в виде аМультИвибратора, частота на выходе которого задается значением постоянного напряжения на его входе, соединенном посредством потенциометра уставки скорости с тахогенсратором двигателя, а кол мутатор выиолнен в виде управляемого выпрямителя, вход управления которого соединен с выходом мультивибратора.

В стабилизаторе используется мультивибратор Ройера, трансформатор которого выполнен на двух сердечниках и сиабжен двумя обмотками иодмагничивания, исиользуемыми для смещения характеристики мультивибратора и для гибкой обратной связи.

На фиг. 1 показана принципиальная схема иредлагае.мого стабилизатора; на фиг. 2 — иринципиальпая схема мультивибратора, обеспечивающая возможность введения гибкой обратной связи.

Двигатель постоянного тока / (см. фиг. 1) имеет две обмотки возбуждения — гаунтовую 2 и регулировочную 3, действующие согласно. Управляемый выпрямитель 4, выполняющий функцпп коммутатора, выполнен на диодах и тиристорах. Мультивибратор о в совокупности с потеициометром 6 уставки скорости и тахогенератором 7 выполняет функции задатчика частоты коммутации. Элементы, связывающие мультивибратор 5 с выходом выпрямителя 4 и с его входом унравлепия, выполняют соогпетственно функции элементов гибкой обратной связи и элементов формирования фронта управляющих импульсов. Поскольку напряжение тахогенератора пропорционально скорости вращения двигателя, а частота мультивибратора — напряжению питания, то система тахогеператор 7 — мультивибратор 5 преобразует скорость вращения двигателя / в частоту управления выпрямителем 4.

Необходимый режим в системе устанавливается при равенстве частоты мультивибратора двойной частоте сети, питающей выпрямитель 4. При отклонении частоты управления от STOjTo значения в системе возникает переходный процесс, в результате которого скорость двигателя 1 возвращается к значению, заданному потенциометром 6.

Для улучшения динамических характеристик системы используется гибкая обратная связь, соединяющая выход вынрямителя 4 i одну из обмоток подмагничивания мультивибратора 5, выполненного в виде мультивибратора Ройера (см. фиг. 2).

1. Стабилизатор скорости двигателя постоянного тока, содержащий источник стабильной частоты, ко Ммутатор, соединяющий источник

с обмоткой возбуждения двигателя, и задатчик частоты коммутации, соединяющий вход управления коммутатора с валом двигателя, отличающийся тем, что, с целью возможности изменения стабилизируемого значения скорости, задатчик частоты коммутации выполнен в виде мультивибратора, частота на выходе которого задается значением постоянного напряжения на его входе, соединенном посредством потенциометра уставки скорости, с тахогенератором двигателя, а коммутатор выполнен в виде управляемого вынрямителя, вход управления которого соединен с выходом мультивибратора.

5 2. Стабилизатор по п. 1, отличающийся тем, что используется мультивибратор Ройера, трансформатор которого выполнен на двух сердечниках и снабжен двумя обмотками подмагниччвания, используемыми для с.мещения

характеристики мультивибратора и для гибкой обратной связи.
