Как выбрать стабилизатор напряжения для дома

Розетка хороша тогда, когда она выдает положенные 220 Вольт, или 380 – трехфазная. Но в Украине, особенно в сельской местности, часто электрическая сеть старая, ослабленная и посаженная. В результате плохой ее проводимости, вольтаж скачет ниже или выше установленного показателя. Этот фактор от нас не зависит, но последствия часто плачевны.

Электроприборы либо:

• не включаются и не работают вообще;
• работают, но срок их эксплуатации уменьшается в 2-3 раза;
• выходят из строя, что хуже всего.

От плохой стационарной сети никто не застрахован. Так зачем же рисковать, если вы в силе создать свой собственный купол защиты от нее? Для этого нужно лишь установить стабилизатор(выпрямитель) напряжения.

1. Лучше ставить один на все помещение или на каждый электроприбор отдельно

Сегодня каждый частный дом, офис или предприятие буквально напичканы различной электрической техникой. Как правило, качественные устройства всегда оснащены защитой от скачков электричества. Она внедрена в виде плавких или самовосстанавливающихся предохранителей, электронных блоков. Все эти системы рассчитаны на разное отклонение. Часто, совсем небольшое: 5- 10%. Существует и дорогая, навороченная электроника, которая сгорает или отказывается работать и при меньших скачках.
Таким образом, идеальная безопасность достигается только в том случае, если для каждой единицы электротехники установить свой собственный регулятор. Но это дорого и непрактично. Экономнее выбрать один для всех, общий. Хотя, не факт, что он защитит самые чувствительные электроприборы.
Делаем выводы:

• для каждого прибора в отдельности – надежно, но дорого;
• общий для всех – дешевле, но не безопасно.

Есть и вариант «золотой серединки», который мы рекомендуем, как самый оптимальный. Купить одно мощное регулирующее устройство для всего дома. А для «самой капризной» электроники обеспечить стабилизацию в отдельности. К примеру, блок отопления газового котла, особенно импортный, крайне чувствителен. К нему лучше приобрести отдельную, очень точную, модель стабилизатора. Тогда вы точно будете уверены, что не останетесь зимой без тепла в доме.
Есть и редко используемый, но беспроигрышный вариант ― применить генератор с встроенной функцией стабилизации напряжения. Или инверторный – это дорого, но очень круто и удобно. Резервную электростанцию подсоединяют к сети и включают в ней систему автозапуска. В настройках выбирают диапазон, при котором АТС сработает. От пониженного к повышенному. Конечно, цена качественного генератора с такими функциями часто зашкаливает, но в случае необходимости спасения особо ценного электрооборудования, она окупается.

2. Однофазный (220 В) или трехфазный (380 В)

Часто у покупателя возникает вопрос: какой выбрать аппарат, однофазный или трехфазный стабилизатор. Три фазы или одна – всегда подскажет ваша электрическая сеть. Если 220 Вольт – то без вариантов. Только однофазный стабилизатор.
А вот, если есть три фазы (380 Вольт) и предельно мощные приборы: станки, вертикальные дровоколы, электроплиты и то, то возможно два варианта:

• Трехфазный регулятор. Обезопасит подключенные агрегаты очень хорошо, но, если вольтаж исчезнет в одной из фаз, то целый дом останется без тока. На предприятии обесточено будет все оборудование, а это уже финансовые потери для бизнеса;
• Три однофазных. Более конструктивное решение, особенно на производстве. Оперируя тремя приборами, вы никогда не останетесь без электричества. Регуляторы на 3 фазы (380 В) актуальны для промышленного использования либо для больших частных домов. Их мощность от 10 кВт и выше — 15 кВт, 20 кВт.

3. Как правильно рассчитать мощность регулятора

Таблица мощности бытовых электроприборов

Рассчитать нужную мощность стабилизатора для дома, для квартиры или для дачи не так уж сложно. Нужно сделать несколько простых шагов:

• составьте список всех электроприборов доме, учитывая все до мельчайших подробностей: бытовую технику, освещение, в том числе и во дворе, обогрев, водяной насос. Не забудьте и утюг или пылесос, стиральную машину – то, что включено не постоянно, но часто необходимо.
• определите мощность каждого прибора в списке. Она всегда указана непосредственно на нем (сзади, сбоку) или в технических характеристиках.
• суммируйте все показатели. Учтите и такое явление, как пусковые токи. При пуске динамичное электрооборудование требует силы электричества в 2-3 раза больше, чем при работе. Например, у водяного насоса, такой коэффициент – 3. Если мощность составляет 1 кВт, то при пуске нужно целых 3 кВт.
• добавьте еще 20% запаса, так сказать, резерва для будущих покупок. Ведь, рано или поздно вы приобретете еще какую-то техническую новинку от розетки. Хорошо, если для нее будет запас тока.

Важный совет по выбору: указанное в паспорте значение мощности – это не рабочее, а пиковое число. Рабочая мощь составляет 20% от пиковой.

4. В каких случаях важно время стабилизации

Стабилизатор приобретают с целью исключения перепадов в доме или на предприятии. Поэтому его быстродействие – важнейшая характеристика. Это время, за которое ликвидируется скачок, а вольтаж приводится в норму с допустимым отклонением. Скорость указывается в технических характеристиках в миллисекундах. Часто в паспорте есть число в мсек/вольтах, которое показывает, за сколько миллисекунд напряжение меняется на 1 Вольт. Чем меньше это время, тем быстрее устройство реагирует на отклонение. Самые быстрые аппараты (электронные) реагируют со скоростью 0,75-1 мсек/В. В среднем быстродействие составляет 2 мсек/Вольт. Большая скорость нужна:

• при подключенной аппаратуре со сверхчувствительностью (медицинские клиники, научные лаборатории);
• при непрерывном процессе на производстве;
• для нормального освещения дома или офиса (чтобы устранить мигание ламп накаливания);
• для щадящей работы компьютерной техники;
• при сварочных работах.

5. Какая должна быть точность стабилизации

Точность предельно важна для непрерывного электроснабжения. Этот показатель всегда отмечен в техническом паспорте регулятора. Он указывается в процентах и обозначает допустимую степень разброса. То есть, его отклонения от нужных 220 Вольт.

• 1-3% — высокоточное выходное напряжение. Используется для сложного и дорогого электронного оснащения: компьютеры, серверы, модемы, медицинская аппаратура;
• 3-5 % – средняя точность. Идеальна для бытовых приборов типа холодильника и морозилки;
• 5-10% – низкая точность прибора. Он дешевый, но обезопасить дорогостоящую электронику не сможет. Зато вполне подойдет для мелкой бытовой техники, если отклонения в сети 20-25%.

6. Какой лучше: настенный или напольный

Помимо различных рабочих характеристик, стабилизаторы напряжения для дома отличаются своей конструкцией. Несмотря на внешние отличия, суть их работы в одном: они должны переключить обмотки вмонтированного трансформатора и выровнять значение на выходе.
Таким образом, технические параметры не меняются, независимо от того:

• прикреплен ли стабилизатор на стену (настенный или навесной);
• или стоит на полу (напольный).

Здесь играют роль совсем другие факторы: размер и цена.
Напольные – более габаритные, занимают место в квартире или доме. Зато они дешевле.
Настенные – компактные, но стоят дороже. При их установке нужно определить удобное место и выбрать надежное крепление к кирпичной или бетонной стене.

7. В чем разница между релейными, сервоприводными, симисторными

На современном рынке техники сегодня доступны три типа стабилизаторов:

1. Релейные

Самое простое строение, поэтому и стоит дешевле, чем другие виды. Исходя из названия, понимаем, что внутри встроено электромагнитное реле, которое и переключает витки интегрированного трансформатора. При этом издаются характерные щелчки. Релейный стабилизатор дает эффективную защиту при небольших скачках. Но показатели точности у него невысокие: 5-10%. Охлаждение пассивное, радиаторное. В общем, отличный аппарат для дома, где нет сложной и чувствительной электроники.
Плюсы:

• срабатывает быстро;
• низкая цена;
• конструкция настолько проста, что можно не то что отремонтировать, а и собрать своими руками;
• стабильная работа.

Минусы:

2. Сервоприводные или сервомоторные

Внутри их установлена электромеханика. С ервоприводный стабилизатор напряжения удобнее и эффективнее в работе. Встроен двигатель с сервоприводом, он перемещает по обмотке трансформатора бегунок. В результате получается плавное переключение, но скорость срабатывания ниже. Комфортно и для бытового, и для промышленного применения.
Плюсы:

• регулировка плавная, ее диапазон охватывает от 150 Вольт до 250 Вольт;
• точность повышена, допустимо отклонение не больше, чем на 5%;
• небольшие размеры.

Минусы:

• механические узлы находятся в постоянном трении, поэтому их износ очень быстрый;
• нужно проводить техобслуживание двигателя хотя бы раз в два года, а можно и чаще.

3. Симисторные

Объединяют в себе все преимущества первых двух типов. Процесс контролируется электроникой. Встроены специальные электронные ключи. Они называются симисторами или тиристорами. Электронный блок контролирует показатели, отмечает всплески и дает команду ключам на срабатывания. То есть, привычный нам трансформатор с обмотками никуда не делся, но его витки переключаются не релюшками и не бегунками, а при помощи специального цифрового ключа. Все выполняется мгновенно, бесшумно и на электронном уровне. Стоит, симисторный стабилизатор, конечно, недешево. Но, что поделаешь – за высокие технологии нужно платить.
Плюсы:

• скорость срабатывания высочайшая. Показатели в норме уже за 20-30 миллисекунд;
• отменная точность;
• плавное переключение;
• бесшумная работа;
• длительный срок службы;

Минусы:

Таблица технических особенностей типов стабилизаторов

8. Какие отклонения сети в вашем районе

Чтобы ответить на этот вопрос, нужно замерить показания вольтметром. Самые реальные показатели – вечером, когда нагрузка на сеть самая высокая. При измерении вы увидите, что напряжение в розетке:

• Низкое. Ниже 200 Вольт. При 180-190 некоторые приборы уже не включатся.
• Высокое. Выше 240 Вольт. Опасно перегоранием электродвигателей и нагревательных элементов.
• Скачкообразное. То вверх, то вниз. Чревато выходом из строя электроники.

Самые дешевые стабилизирующие устройства отлично справляются с пониженным напряжением. Но при повышенном они перегреваются и не дают нужного эффекта, их защита от перегрева слабовата. У более дорогих регуляторов (выше 5 кВт) установлено охлаждение принудительного типа. Их используют при повышенном напряжении.
При скачках в сети нужно брать регулирующие устройства с максимальным числом защитных систем.

9. Дополнительные функции

Добавочные функции – это всегда повышенный комфорт, экономия и выгода.

К ним относятся:

• Технология Bypass.

Характерна для больших стабилизаторов. Заключается в том, что при выключенных потребителях тока регулятор работать не будет.

Способ подключения:

• Сетевой. Хорош для одного пользователя. В основном, маломощный, до 2 кВт.
• Магистральный. На клеммах. Подключается к распределительному щитку. Контролирует всех потребителей электричества в доме, офисе и на предприятии. Мощность всегда выше 4 киловатт.

Наличие дисплея.

• С вольтметром. Отражает только вольтаж.
• С LED- экраном. Цифровой дисплей многофункциональный. Он отражает не только показатели в Вольтах, а и подключенные киловатты, и быстродействие. Устанавливается в электронных аппаратах.

Как видим, мощный электронный регулятор обладает расширенным функционалом и гарантирует безопасность всем подключенным приборам. Если электроника вам не по карману, то выбирайте сервомоторный. Он устранит небольшие перепады в сети. При работе электронасоса или сварочного аппарата хорошо справляется релейный. Он популярен также для загородного дома и дачи. Но, если у вас современный отопительный котел с электронным блоком зажигания, то ваш выбор – только электроника.

Стабилизатор тока и напряжения LM2596S

Всем привет!
Столкнулся с проблемой при подключении LED полосок.

Если их подключить через стабилизатор напряжения или стабилизатор тока на базе «кренок», то LED полоски светятся в полнакала, а напрямую подключать нежелательно т.к это существенно сократит их срок службы

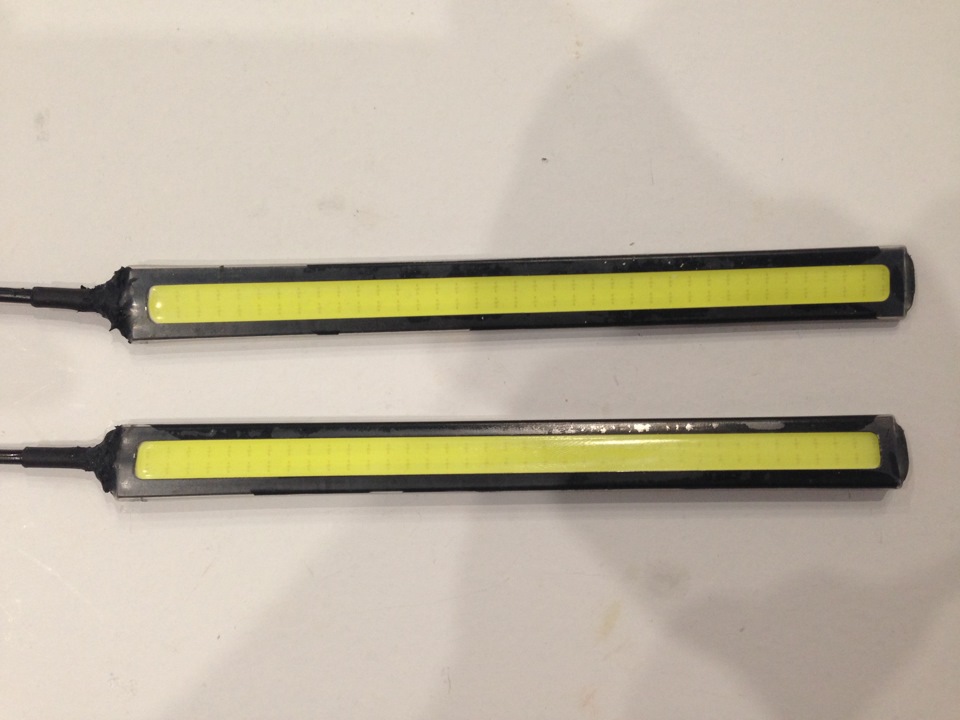

На AliExpress были заказаны два (по одному на каждую полоску) подстроечных стабилизатора напряжения и тока на базе микросхемы LM2596S.

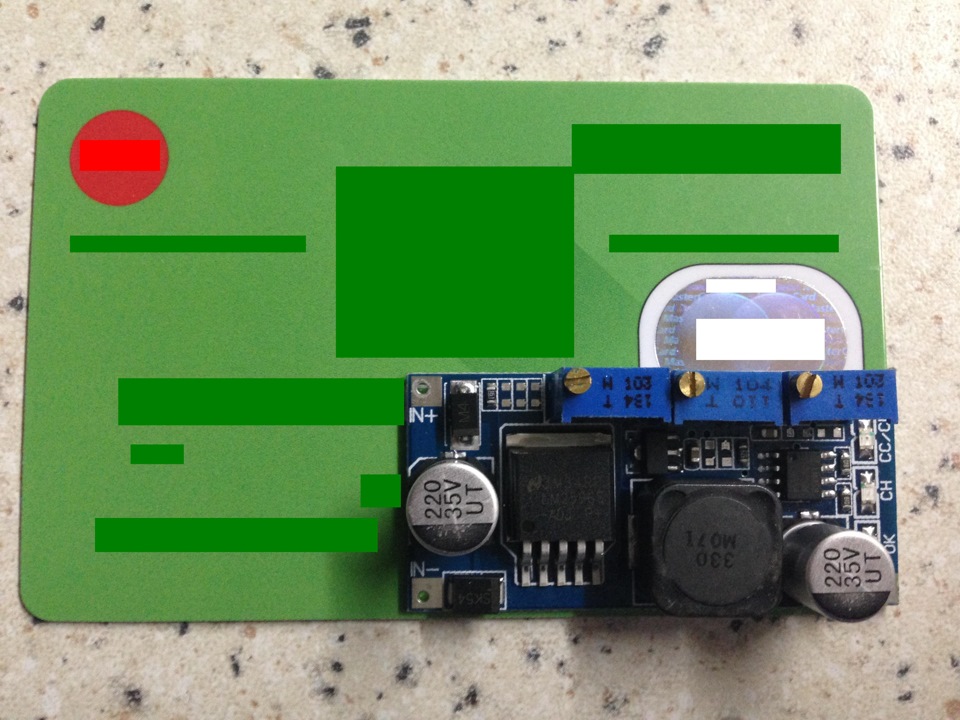

Вся схема компактная – чуть больше 1/4 обычной пластиковой карты

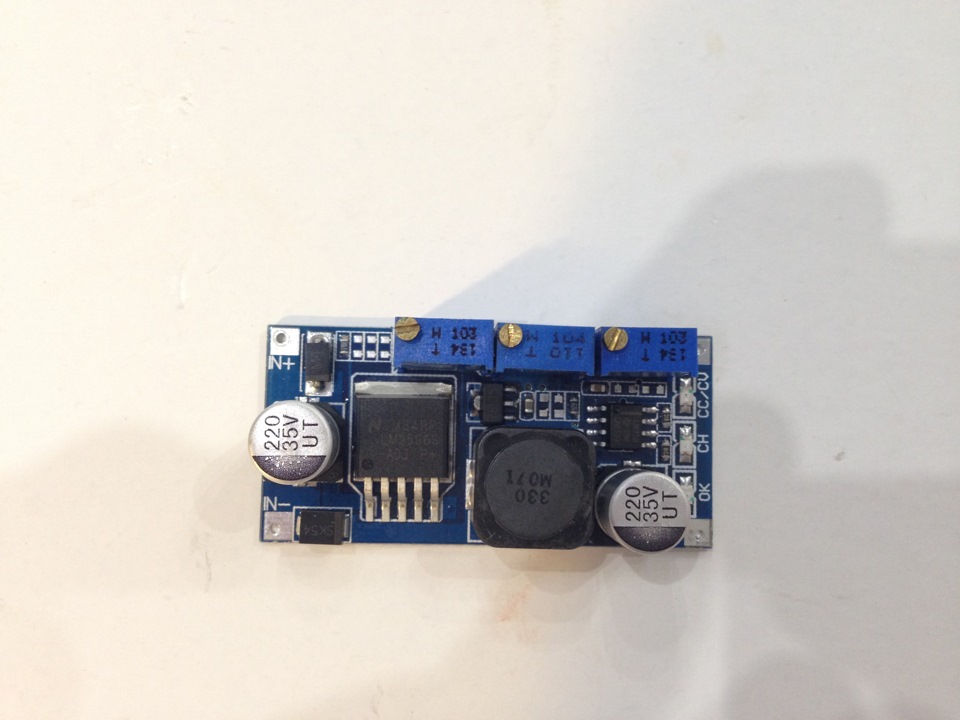

Припаиваем 4-ре проводка (два на вход и два на выход), задаем «на выходе схемы» нужные параметры напряжения и тока

Средний регулятор при подключении светодиодов – без надобности, его используют, только если схему применять как зарядное устройство. Этим подстроечным резистором выставляется «порог вольтажа», когда аккумулятор на зарядке набирает заданный этим резистором вольтаж – схема отключается и зарядка прекращается.

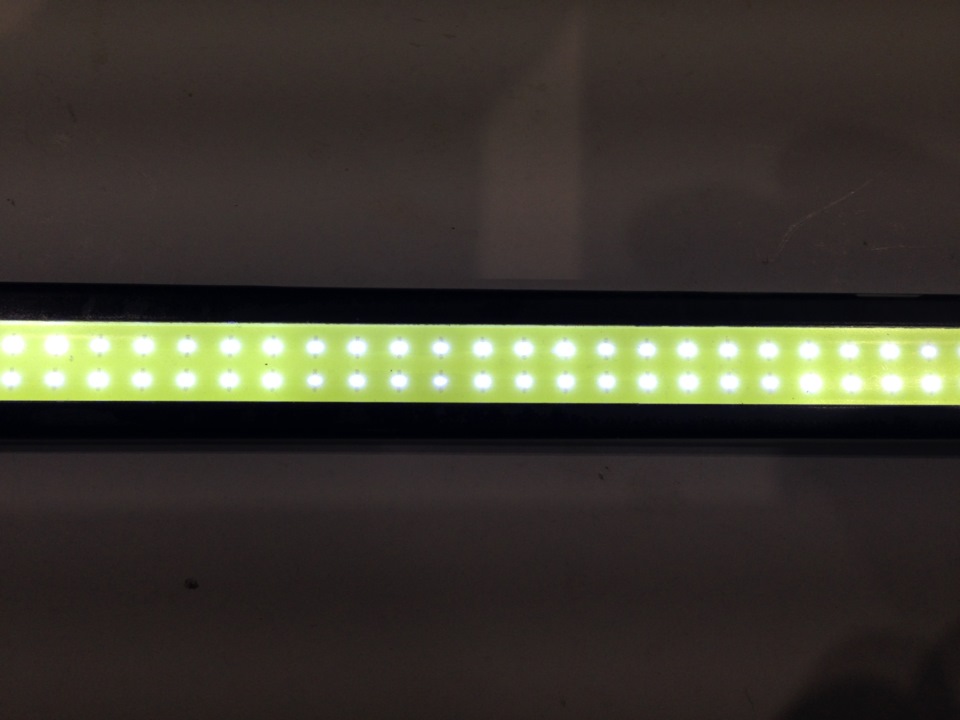

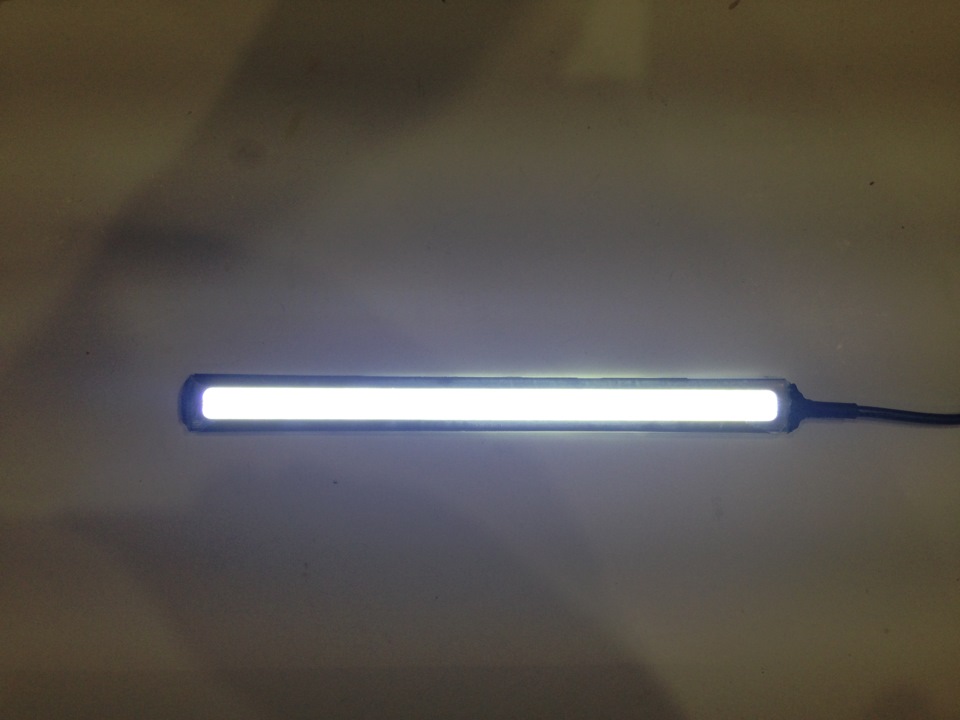

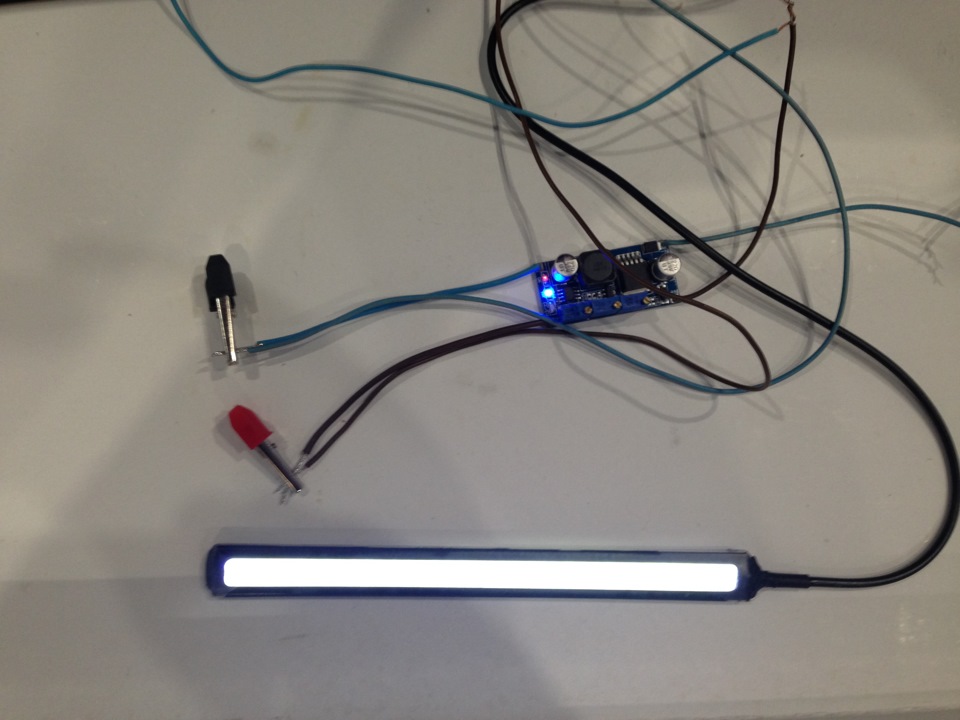

Подключаем LED полоски. Проверяем как светятся

Характеристики микросхемы LM2596S:
— входное напряжение от 7 В до 35 В
— выходное напряжение от 1,25 В до 30 В
— номинальный выходной ток до 2 А
— максимальный выходной ток до 3 А
Цена вопроса $1,65 – 1 шт.
Может кому то и пригодится. Всем удачи!

KIA Ceed 2012, двигатель бензиновый 1.6 л., 130 л. с., передний привод, механическая коробка передач — электроника

Комментарии 65

А я то все думал, какого хрена у меня на кренках такие полоски светят не на все бабки… Спасибо за инфу, буду переделывать все что сделал)

Модули на микросхеме Lm2596 это надежные стабилизаторы, блоки питания и зарядные устройства. На днях ради прикола собирал зарядное на нем rustaste.ru/zaryadnoe-ustrojjstvo-lm2596.html . Схема в принципе ведет себя очень стабильно.
С ув. Эдуард

Заказал вот такой вольтамперметр www.aliexpress.com/item/T…=a2g0s.9042311.0.0.vXun8N, просто у меня нет мультиметра, да я с ним ни когда и дела не имел, скоро он с али экспресс приедет, его подключать так же как и мультиметр?

Беспонятия. Такой вижу в первые. У меня самый обычный китайский DT838. Посмотри в инете как он выглядит. Его цена $3

Амперметр так и назван, что бы измерять амперы (силу тока). Акум то же подойдет.

Спасибо, лампы уже у меня, дожидаюсь посылок с кренками, лмками, ампервольтметромитд, теперь хочу заказать эти стабы, мультиметра нет, приедет ампервольтметр, им можно ведь тоже можно измерить?, как его подключить для измерения?, и еще, не будут ли они гореть тускнее через этот стаб ведь все таки это дхо а они и так то не суперяркие, еще интересно дает этот стаб помехи на навигатор радио и тд?

За помехи не знаю. Если уменьшить ток на 10% лампы прослужат дольше, а на взгляд человеческий глаз не уловит этой разницы. Подключаем так:
У источника питания, который выдает 12 В есть два провода «+» и «-«. Плюсовой провод от источника питания подключаем на плюс лампы. Минус лампы подключаем к плюсу мультиметра (не забыв предварительно переставить плюсовой щуп мультиметра в разъем для измерения силы тока). Минус мультиметра подключаем к минусовому проводу источника питания. Лампа должна засветиться, а на дисплеи мультиметра отобразятся цифры это и будет показания силы тока в Амперах.

Доброго дня, подскажите, хочу поставить вот такие дхоwww.aliexpress.com/item/L…=a2g0s.9042311.0.0.l7ybgl, и поставить данный драйвер, посоветуйте, как рассчитать сколько тока выставить, и как ставить, драйвер на каждый дхо отдельно, или один на две лампы настроить?

Здравствуйте. Нужно знать какой реальный ток потребляет одна лампа, а этого Вы не узнаете пока лампа не будет у Вам в руках тк то, что заявляют продавцы как правило не соответствует действительности. Предположим лампы у Вас в руках. Меряем через мультиметр действительный ток который потребляет лампа, умножаем на 2 тк лампы будет две. Если суммарный ток меньше 2А, то достаточно одной микросхемы, если больше, тогда на каждую лампу прийдется ставить отдельно. Ограничение на микросхеме потоку выставляем на 10% меньше реального потребления.

Тоесть через эти схемы можно подключить 12 вольтовую лампу на грузовой где 24в, отрегулировав все, так?

Да, входное напряжение до 35 В. На выходе выставляем 12 и радуемся

Где же ссылка на драйвер/стабилизатор? Не могу найти их

Ток они только своим пределом отрезают, а вот вкупе с входным резистором на светиках имеют существенный смысл!

есть ссылка на полоски ?

Конкретно где брал я их уже нет. На Али их очень много стоят доллар штука. Но они быстро горят без стабилизатора. Нужно обязательно подключать через стабилизатор напряжения и тока.
