УЛЬТРАЗВУКОВОЙ РАСХОДОМЕР US-800

• Описание
• Назначение и область применения
• Технические характеристики
• Исполнения и конфигурации
• Комплектация
• Удаленная передача данных

Технические характеристики

US800 измеряет средний объемный расход воды (жидкости) в зависимости от диаметра условного прохода (далее — Ду) трубопровода в соответствии с таблицей 1.

Изменение напряжения питания от 187В до 242 В не оказывает влияния на метрологические характеристики US800.

Изменение температуры окружающего воздуха от +5 до 50 оС не оказывает влияния на метрологические характеристики US800.

Воздействие внешнего магнитного поля напряженностью 400 А/м и частотой 50 Гц не оказывает влияния на метрологические характеристики US800.

Электронный блок US800 в исполнении с часами реального времени ведет учет прошедшего через трубопровод объема в энергонезависимых архивах:

• часовом – глубиной до 2976 среднечасовых значений;
• суточном – глубиной до 120 среднесуточных значений;
• месячном – глубиной до 190 среднемесячных значений.

Электрическое питание US800 осуществляется переменным однофазным током с номинальным напряжением 220В, частотой (50 ± 1) Гц и коэффициентом высших гармоник до 5%. Отклонения по напряжению не более плюс 22 В и минус 33 В.

Максимальная мощность, потребляемая от сети, не превышает 5 ВА.

US800 сохраняет информацию при отключении питания.

Виды сигналов электронного блока US800, пределы их изменения, нагрузка приведены в таблице 6.

Средняя наработка на отказ с учетом технического обслуживания, регламентированного руководством по эксплуатации не менее 50000 часов при нормальных условиях.

US800 относится к восстанавливаемым, ремонтируемым, многофункциональным изделиям.

Средний срок службы US800 не менее 12 лет.

Общий вид, габаритные и установочные размеры US800 приведены в приложении А.

Масса ЭБ US800 не превышает 1,3 кг.

Эксплуатационные ограничения

US800 содержит встроенные цепи защиты от перенапряжений, перегрева и импульсных помех. Выполнение технических характеристик US800 гарантируется при соблюдении условий эксплуатации, указанных в настоящем документе.
Не рекомендуется питать US800 от электрической сети в которой происходят частые коммутации силовых нагрузок или используются мощные преобразователи частоты. Место установки ЭБ не должно содержать агрессивных паров и газов.

УПР могут устанавливаться на вертикальных, горизонтальных и наклонных трубопроводах, не создают гидравлического сопротивления и не требуют установки фильтров в трубопровод.
Главными условиями корректной работы US800 являются полное заполнение сечения УПР жидкостью и достаточно равномерный профиль ее потока.

Для того чтобы избежать возможных ошибок измерения и сбоев из-за присутствия газовых или воздушных включений необходимо следовать следующим рекомендациям:

• на очень длинных горизонтальных трубопроводах установку УПР желательно осуществлять на участке имеющем угол восхождения (рисунок 3,а);
• при подаче или вытекании жидкости самотеком установку УПР осуществлять в заниженной секции трубопровода (рисунок 3,б);
• избегать установки УПР в наивысшей точке трубопровода (рисунок 3,в);
• не устанавливать УПР на нисходящем участке трубопровода имеющего свободный слив жидкости в атмосферу (рисунок 3,г);
• избегать установки УПР на всасе насоса;
• при установке УПР плоскость ПЭП ориентировать горизонтально с допускаемыми отклонениями (рисунок 3, д).

Наличие колен, задвижек, насосов, диффузоров и тройников могут искажать профиль течения жидкости, что влияет на погрешность измерения.
Для того чтобы погрешности измерений находились в установленных пределах, рекомендуется устанавливать прямые участки трубопровода до и после УПР в соответствии с рисунком 4.
В скобках приведены значения, до которых можно сокращать длины прямых участков, при использовании двухлучевых УПР.
Полностью открытые полнопроходные шаровые краны не являются гидравлическим сопротивлением.

Габаритные размеры

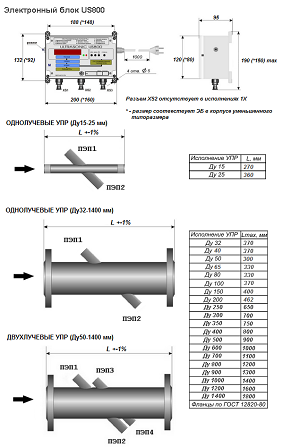

Общий вид, габаритные и установочные размеры US800 приведены на рисунке:

Точность измерения

Пределы относительных погрешностей US800 поверенных на поверочной расходомерной установке в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800.Руководство по эксплуатации US800.421364.001РЭ. Часть2» указаны в таблице 3.
ВНИМАНИЕ! данные условия действуют только на измеряемую среду воду! На другие жидкости проливная методика поверки невозможна!

Пределы относительных погрешностей US800 поверенных имитационным методом в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800.Руководство по эксплуатации US800.421364.001РЭ.Часть3», указаны в таблице 4.
ВНИМАНИЕ! данные условия действуют только на измеряемую среду воду или жидкости, близкие по вязкости к водным!

ВНИМАНИЕ! данные условия действуют только на измеряемую среду воду или жидкости, близкие по вязкости к водным!Пределы относительных погрешностей US800 c использованием в качестве УПР участка действующего трубопровода и поверенных имитационным методом в соответствии с документом «Расходомер-счетчик жидкости ультразвуковой US800. Руководство по эксплуатации US800.421364.001РЭ. Часть3» указаны в таблице 5.

Дополнительную информацию Вы можете запросить по нашим контактным телефонам или e-mail

Ультразвуковой расходомер US-800. Исполнения 1Х,2Х,3Х. Технические характеристики.

Ультразвуковой расходомер предназначен для: измерения расхода и объема горячей и холодной воды, теплоносителя, сточных вод, водных и химических растворов, агрессивных и вязких жидкостей.
Типоразмеры, мм: 15, 25, 32, 40, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, до 2000 мм
Материал: нерж.сталь или черн.сталь
Способ присоединения: фланцевый или под сварку
Темп.жидкости: +150 град.С (+200 град.С*)
Макс. давление: 1.6МПа (2.5МПа*)
Выходные сигналы: индикация, архив*, интерфейс RS485*, частотный 0-1000Гц* /импульсный выход*, токовый выход 4-20 мА*.
Возможности: подсоединение к ПК*, ноутбуку*, GSM-модему*, к контроллерам*, регуляторам*, вычислителям*, в АСУТП* и пр.
*- в зависимости от комплектации, по заказу

Краткие технические характеристики US-800 1Х,2Х,3Х

Стандартное исполнение. Обслуживание 1 трубопровода. Подключение 1 шт однолучевого УПР Ду15-2000 мм

Комплектация исп.1x

Двухканальный, удобен в системах теплоучета. Обслуживание 2 трубопроводов. Подключение 2 шт однолучевых УПР Ду15-2000 мм

Комплектация исп.2x

Двухлучевой высокоточный. Обслуживание 1 трубопровода. Подключение 1 шт двухлучевого УПР Ду50-2000 мм

Комплектация исп.3x

Многоканальный, помехозащищенный, удаленный от трубы, для самых ответственных объектов. Обслуживание до 2-4 трубопроводов. Подключение 4 шт однолучевых УПР Ду15-2000 мм или 2 шт двухлучевых УПР Ду50-2000 мм

Комплектация исп.4x

Технические характеристики ультразвуковых счетчиков

Т Д РАСХОДОМЕР . РУ

Ультразвуковые расходомеры жидкости (воды) УРЖ2КМ модель 2 предназначены для измерения расхода и объема холодной, горячей воды или другой жидкости, протекающей по одному или двум напорным трубопроводам. Измеряемая среда — вода с кинематической вязкостью от 0,198·10 -6 до 1,569 · 10 -6 м 2 /с, содержанием твердых веществ не более 1% от объема, максимальной скоростью не более 10 м/с, числом Рейнольдса не ниже Re 10000, давлением не более 1,6 МПа, либо любая другая жидкость, для которой известна скорость распространения ультразвука и имеется методика выполнения измерений.

Основные особенности ультразвукового расходомера УРЖ2КМ:

— Современный время-импульсный метод измерения (ультразвуковой);

— Высокая надежность в виду отсутствия движущихся частей и отсутствия препятствий движению потока;

— Коррекция номинальной статической характеристики расходомера (аппроксимация) по четырем участкам;

— Врезка датчиков по диаметру, по хорде или по двум хордам, что уменьшает погрешность измерения до 0,75 % и уменьшает величину прямолинейного участка до 10 Ду;

— Импульсные и токовые выходы по обоим каналам;

— Интерфейсные выходы RS 232, RS 485 (гальваническая развязка), USB, Ethernet для подключения компьютера, модема ( GSM -модем), накопительного пульта (протокол обмена ModBus);

— Поддержка протокола GPRS;

— Возможность подключения к системе диспетчеризации «КЛИВЕР МОНИТОРИНГ ЭНЕРГИ» и «WORM»;

— Почасовой архив на 85 суток, суточный архив на 5,5 лет;

— Проливной и имитационный метод поверки прибора;

— Программная защита от несанкционированного доступа;

— Сохранение запрограммированных параметров и накопленной информации при отключении питания;

— Высокая помехозащищенность и стабильность в работе;

— Современная элементная база (SMD), монтаж печатных плат на автоматической линии.

Технические характеристики ультразвукового расходомера УРЖ2КМ:

Наименование характеристики

Значение (диапазон)

Внутренний диаметр трубопровода Ду, мм

15,20,25,32,40,50,65,80,100,
125,150,200 от 250 по 3000

Максимальная скорость потока жидкости, м/с

Температура жидкости, °С

Рабочее давление жидкости в трубопроводе, МПа, не более

1,6 (2,5 под заказ)

Длина соединительных кабелей, м

Диапазоны выходных частотно-импульсных сигналов, пропорциональных расходу, Гц

Погрешность измерения расхода для диапозона изменения, %:
-прибора, поверенным методом проливки
от Qнаиб до Qнаиб/10
от Qнаиб/10 до Qнаиб/25
от Qнаиб/25 до Qнаим
— прибора, поверенного имитационным способом
от Qнаиб до Qнаиб/10
от Qнаиб/10 до Qнаиб/25
от Qнаиб/25 до Qнаим

Расходомер PanaFlow XMT1000

PanaFlow XMT1000 — надёжный расходомер от Panametrics для локальной или дистанционной установки, сертифицирован для эксплуатации в опасных зонах. Предназначен для непрерывного измерения массового расхода жидкостей.

Ультразвуковой расходомер от Panametrics для локальной или дистанционной установки

Ультразвуковой расходомер-счётчик объёма и расхода жидкости

Расходомер-счётчик жидкости PanaFlow XMT1000 от Panametrics предназначен для измерений объёмного расхода и объёма жидкости. XMT1000 представляет собой новый, экономичный ультразвуковой преобразователь расхода, разработанный на основе знаний и опыта компании Panametrics и результатов многолетней надёжной работы его предшественника XMT868i. Этот преобразователь предоставляет собой надёжный расходомер для локальной или дистанционной установки, сертифицирован для эксплуатации в опасных зонах, он совместил в себе самые современные возможности измерения расхода. Он выводит измерения расхода на новый качественный уровень, предлагая более высокую точность, конфигурируемые входы и выходы, а также возможность использовать несколько каналов измерения ультразвукового датчика.

Измеряет массовый расход жидкости с высокой звукопроводимостью, в т. ч. большинство чистых жидкостей и многие жидкости, содержащие механические примеси или пузырьки газа Максимальный коэффициент пустот зависит от датчика, несущей частоты запроса, длины акустического пути и конфигурации трубопровода. Можно использовать все типы врезных и накладных датчиков для применения в жидкой среде. Измеряются: объёмный расход, массовый расход, скорость потока и полный расход жидкостей. Погрешность измерения расхода (скорость): До ±0,3 % от показаний (достигается при поставке с интегрированной системой измерения расхода и проведении калибровки). Погрешность зависит от размеров трубопровода, типа установки и количества линий измерения. Рабочая температура: от -40 °C до +60 °C.

Принцип действия расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000 основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится пьезоэлектрическими ультразвуковыми преобразователями, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. Разница времени прохождения ультразвуковых импульсов расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000 по потоку и против потока пропорциональна объемному расходу жидкости.

Измерения расхода жидкости для широкого диапазона областей применений

• Напитки
• Сырая нефть
• Смазочное масло
• Дизельное топливо
• Растворители
• Сжиженный природный газ (СПГ)

• Вода и сточные воды
• Дистиллированная вода
• Горячая/холодная вода
• Химические реагенты
• Жидкие углеводороды

Бесконтактное, надёжное и точное измерение расхода

PanaFlow XMT1000 принадлежит к большой линейке проверенных на практике ультразвуковых расходомеров компании Panametrics. Он имеет все преимущества ультразвуковых расходомеров: в нем отсутствуют подверженные износу подвижные компоненты, отсутствуют фильтры и сетчатые фильтры, он не требует технического обслуживания, в нем исключены потери давления, отсутствует дрейф показаний и не требуется периодическая калибровка.

Его встроенный цифровой сигнальный процессор (ЦСП) обеспечивает процедуры кодирования собственного цифрового сигнала и корреляционного обнаружения, автоматическую адаптацию к изменяющимся свойствам жидкости, а также динамично сконфигурированное системное программное обеспечение для упрощения программирования.

Возможности XMT1000:

• Повышенная точность, равная 0,3 % показаний;
• Одно-, двух- или трехканальная версия;
• Четыре конфигурируемых входа/выхода для аналоговой и цифровой связи;
• Пригоден для широкого диапазона материалов и размеров трубопроводов.

Улучшенные возможности программирования

XMT1000 оборудован шестикнопочной панелью с магнитной клавиатурой, позволяющей безопасно осуществлять программирование и диагностическую проверку в опасных (согласно классификации) зонах. Не нужно тратить время и средства на то, чтобы получить разрешение на использование ПК для его программирования, не нужно искать дополнительного свободного программиста. Просто прикоснитесь магнитным стержнем к стеклянной поверхности XMT1000, чтобы изменить настройки необходимого параметра.

Если вы предпочитаете использовать интерфейс вашего ПК, PanaFlow XMT1000 может быть подключен к MODBUS RS485, что дает полный доступ к диагностике и программированию расходомера с помощью ПО Vitality™. Vitality также обеспечивает непрерывную регистрацию данных по 26 загруженным параметрам для каждой из возможных 10 000 точек.

Многоканальные измерения снижают затраты и увеличивают производительность

Для гибкости измерений можно задать одноканальную, двухканальную или трехканальную — выбрать один, два или три канала измерения ультразвукового преобразователя. Один канал обеспечивает экономичное измерение, использование нескольких каналов позволяет повысить точность и воспроизводимость измерений расхода, а также ввести дублирование каналов.

Автоматическая адаптация к изменяющимся свойствам жидкости

Уникальная функция автоматического отслеживания Automatic Tracking Window™ (ATW™), установленная по умолчанию на всех электронных блоках PanaFlow XMT1000, обеспечивает высокую точность измерений расхода даже при неизвестных или изменяющихся свойствах жидкости. При каждом изменении скорости распространения звука в жидкости ATW в динамическом режиме отправляет сигнал на окно приемника. Эта мощная функция позволяет измерять расход даже при неизвестной или изменяющейся скорости распространения звука в жидкости.

Электронный блок расходомера PanaFlow XMT1000 использует времяимпульсный метод измерения расхода

При использовании времяимпульсного метода измерения расхода два датчика используются в качестве генераторов и приёмников ультразвукового сигнала. После монтажа на трубопроводе между ними устанавливается акустическая связь. Каждый датчик используется в качестве передатчика (генерирует определенное количество акустических импульсов), а затем в качестве приёмника такого же количества импульсов. Время между передачей и приёмом ультразвуковых сигналов измеряется в обоих направлениях. При отсутствии потока жидкости в трубе время прохождения сигнала в одном направлении равно времени прохождения сигнала в другом направлении. При наличии потока жидкости время прохождения сигнала в направлении потока меньше времени прохождения сигнала в направлении, обратном направлению потока. Разность времен прохождения сигнала по потоку и против потока пропорциональна скорости потока, а знак этой величины обозначает направление потока.

Врезные датчики

Расходомер XMT1000 может использоваться с различными врезными системами измерения, включая систему PanaFlow. Система PanaFlow предлагает полностью интегрированную систему измерения расхода, включающую электронные компоненты XMT1000, измерительную ячейку и датчики, что упрощает ее установку.

PanaFlow XMT1000 может использоваться с другими системами PanaFlow, конфигурироваться как пользовательская система измерения расхода с врезными датчиками, отвечающая требованиям специальных областей применения.
