Источник постоянного электрического тока

Средняя оценка: 4.2

Всего получено оценок: 246.

Средняя оценка: 4.2

Всего получено оценок: 246.

Для создания электрического тока в электрической цепи необходим элемент, который будет поддерживать электрическое поле, под воздействием которого заряды будут постоянно перемещаться. В любой электрической цепи существует такой элемент. Рассмотрим подробнее его работу и виды.

Действие источника электрического тока

Если создать в проводнике электрическое поле, например, поместив на одном из его концов избыток положительных ионов, то свободные электроны в проводнике придут в движение. Заряд электронов отрицательный, и, следовательно, они начнут перемещаться к созданному положительному заряду. Это приведет к тому, что положительный заряд избыточных ионов будет нейтрализован сместившимися отрицательными электронами. Поле в проводнике исчезнет, ток прекратится.

Для того, чтобы ток в проводнике продолжал существовать, необходим специальный элемент, который бы непрерывно поддерживал заряд на концах электрической цепи. Такой элемент должен непрерывно совершать работу по восполнению недостатка зарядов на одном конце цепи, и удалению избытка зарядов на другом. Все эти действия совершаются источником постоянного электрического тока.

Виды источников электрического тока

Существует много видов источников электрического тока, однако в любом источнике производится работа по переносу зарядов между специальными клеммами, называемыми полюсами. Теперь, если к полюсам подключить электрическую цепь, то в ней возникнет непрекращающееся движение зарядов – возникнет электрический ток.

Силы, которые перемещают заряды между полюсами внутри источника, имеют природу отличную от электрической, и называются сторонними. В зависимости от природы этих сторонних сил существуют различные источники электрического тока.

Химические источники

Сторонние силы химической природы используются в гальванических элементах – батарейках и аккумуляторах. Химическое взаимодействие определяется поведением электронов внешних оболочек атомов, его энергетический порядок невелик, поэтому и электрическое поле (и напряжение), получаемое с помощью одного химического элемента невысоко. Для получения высоких напряжений химические элементы соединяются последовательно. Но получаемая энергия все равно будет относительно небольшой. Химические источники удобны там, где при не очень высоких требованиях к энергетическим параметрам требуется автономность.

Рис. 1. Химические источники тока батареи аккумуляторы.

Электромеханические источники

Сторонние силы механической природы используются в генераторах различных конструкций. Например, в лабораторной электрической машине заряды создаются с помощью трения. В промышленных генераторах заряды создаются с помощью перемещения взаимодействующих магнитных полей (здесь используется явление электромагнитной индукции). При этом можно получить очень высокие энергетические показатели. Это наиболее широко используемые источники электрического тока для промышленных целей.

Рис. 2. Электромеханические источники тока.

Тепловые источники

Сторонние силы тепловой природы используются в термоэлементах – при нагревании спаянных разнородных проводников на концах спая возникает небольшая разность потенциалов, которую можно использовать. Однако, энергия при этом получается очень небольшой. Поэтому термоэлементы используются в основном как датчики температуры в составе специальных измерительных схем.

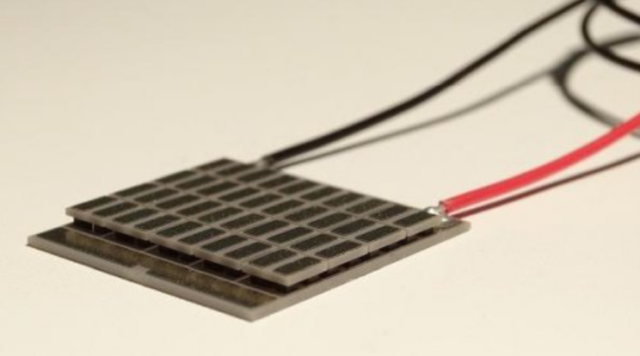

Рис. 3. Термоэлектрические источники тока.

Фотоэлектрические источники

Сторонние силы световой природы используются в солнечных батареях. Здесь используется явление фотоэффекта – при освещении некоторых веществ световая энергия начинает выбивать из атомов электроны, тем самым, создавая электрическое поле, которое может быть использовано. Солнечные батареи способны давать относительно небольшую энергию, однако, они очень удобны там, где кроме солнечного света очень мало других видов энергии – например, в удаленных уголках Земли или в космосе.

Рис. 4. Солнечные батареи.

Что мы узнали?

Действие источника электрической энергии постоянного тока заключается в поддержании электрического поля на выводах-полюсах. Для этого используется энергия сторонних сил, природа которых отлична от электрической. По видам этих сил источники делятся на химические, электромеханические, тепловые, фотоэлектрические.

Источник тока

Открытие электричества привело к появлению такого понятия, как источник тока. Им может быть любой двухполюсник, в котором значение напряжения на выводах не обусловлено силой тока, проходящего через него. Иными словами, это устройство, совершающее работу, в результате которой происходит разделение отрицательно и положительно заряженных частиц. Они накапливаются на клеммах двухполюсника и создают разность потенциалов между ними. Источник может преобразовать в электрическую энергию другие виды энергии. При любом сопротивлении нагрузки его ток не меняется.

Электрический ток

Направленное движение электронов называется электрическим током. Сами электроны – это отрицательно заряженные частицы. Они присутствуют в металлах и двигаются беспорядочно. Если металлический проводник присоединить к выводам двухполюсника (источника тока), то электроны начнут перемещаться в строгой направленности. Протекая от плюса к минусу, они образуют процесс, называемый электрическим током.

Источники и признаки постоянного тока

Движение зарядов в электрической цепи обеспечивают источники тока. Для постоянного тока источниками могут быть:

  • батарейки или аккумуляторы;
  • генераторы постоянного тока;
  • преобразователи и выпрямители импульсов переменного тока.
Читайте так же:
Номинальные токи тепловых реле магнитных пускателей

Гальванические элементы вырабатывают постоянный ток в результате электрохимической реакции.

Машины постоянного тока производят его с помощью электромагнитной индукции и выпрямляют в обмотках коллектора.

Схемы преобразователей и полупроводниковые выпрямители на транзисторах или высоковольтных диодах так же могут выдавать ток, характеристики которого не меняются во времени. Преобразователи могут регулировать частоту и напряжение, оставляя неизменным ток.

По каким признакам определяют наличие тока, если нет измерительных приборов? Это можно выяснить по его воздействию на проводник. Такие действия можно разделить на три вида:

  • магнитные;
  • химические;
  • тепловые.

Если через проводник, из которого выполнена обмотка катушки, пропустить электроток, то катушка станет притягивать металлические элементы. На этом принципе работают большие электромагниты, задействованные при погрузке металла в морских портах.

Химическое действие, по которому можно судить о наличии тока, – это процесс электролиза. При нём на электродах, подключенных к источнику, начинает оседать вещество. Эти процессы используются в гальваностегии или гальванопластики.

При подключении к двухполюснику проводника с высоким сопротивлением электрическому току он начинает нагреваться и отдавать тепло. Например, чтобы электроны двигались через нихромовую спираль, совершается работа с выделением тепла. Это свойство проводника используется при изготовлении нагревательных приборов.

Важно! Источник тока отличается от источника напряжения тем, что первый отдаёт одинаковый ток, независимо от сопротивления нагрузки, второй –снабжает потребителя напряжением, которое не изменяется при любой нагрузке. Квартирная розетка 220 В – источник напряжения, сварочный аппарат – токовый ресурс.

Источники электрического тока, изобретение электромашины

Выработка электричества с помощью генераторов – основное направление в производстве электроэнергии. Механические источники поделились на два вида генераторов:

  • машины, вырабатывающие постоянный ток;
  • генераторы, производящие переменный ток.

Источники переменного тока и постоянного – это генераторы, которые превращают механическую энергию вращения в электрическую. Заявление Эмиля Ленца, русского учёного, в 1833 году послужило толчком для работ над созданием генераторов. Ленц объявил о возможной взаимности магнитоэлектрических явлений. Это означало, что двигатели постоянного и переменного тока могли не только вращаться при подаче напряжения соответствующей природы, но и при вращении начинать вырабатывать это напряжение.

Принцип действия

Переменный – это ток, у которого величина и направление меняются во временном диапазоне. Основным принципом действия генераторов переменного тока является закон электромагнитной индукции – возникновение движения электронов в проводнике во время прохождения магнитного потока через его замкнутый контур.

Действие генераторов постоянного тока основано на законе Фарадея и проявлении ЭДС.

Когда к проводнику, имеющему внутри вращающийся постоянный магнит, подключить нагрузку, то по ней потечёт переменный ток. Это происходит из-за смены мест полюсов магнита. Для получения постоянного тока нужно эту нагрузку подключать с такой скоростью, с какой вращается магнит. Для этого предназначен в нём коллектор, который закрепляется на роторе и вращается с той же частотой. Постоянное напряжение с коллектора снимают графитные щётки. ЭДС падает до нуля, когда пластины коллектора переключаются, но не изменяет своей полярности, так как успевает подключиться к другому проводнику.

Работа источника тока

Перемещая электрические заряды по участку цепи, электрический ток выполняет работу. Она складывается из работы кулоновских сил и работы сторонних сил:

Работа источникаэто работа сторонних сил по переносу электрических зарядов вдоль проводника в течение времени:

Аист = Астор = ε * I * t,

где:

  • ε – ЭДС (В);
  • I – ток (А);
  • t – время (с).

Работа электротока определяет степень превращения электроэнергии в её другие формы.

Химический источник тока

Химические источники питания постоянного тока – это семейство устройств и аппаратов, которые выдают напряжение на своих клеммах в результате внутренних химических процессов окисления или гальванизации. Их работа основана на реакциях химических веществ, которые, вступая во взаимодействие между собой, производят постоянный электроток.

К сведению. Процессы, протекающие в химических источниках (ХИТ), идут без тепловых или механических воздействий. Это выделяет их в особый ряд среди устройств, генерирующих напряжения постоянной полярности.

Некоторые виды химических источников тока

Термины и определения подробно описаны в ГОСТ Р МЭК 60050-482-2011, введённом в действие 01.07.2012 года. В нём сокращённо обозначены химические источники тока – ХИТ.

Разделение по видам ХИТ производят в следующей градации:

  • первичные;
  • топливные;
  • аккумуляторы.

Это различие проведено по способу действия источника.

Элементы однократного применения – первичные источники. В них заложен конечный запас реагентов, которые вступят в реакцию и перестанут вырабатывать энергию по окончании процесса. Это различные батарейки типа АА.

Топливные ХИТ способны работать постоянно, но требуют поступления новой дозы веществ и удаления отработанных продуктов. По сути, это гальваническая ячейка, куда подводятся раздельно топливо и окислитель, они вступают в реакцию на двух электродах. В электролите растворяется топливо, и происходит катодное окисление. Это практически прецизионный лабораторный процесс.

Читайте так же:
Тепловые генераторы переменного тока

Вторичные элементы, которые имеют возможность использоваться много раз, после подзаряда или перезаряда называются аккумуляторами. Если к таким устройствам подключить ток, то они снова регенерируются и аккумулируют энергию. Они нашли самое широкое применение в питании мобильных устройств и механизмов.

Электрические аккумуляторы

Это источник постоянного тока многоразового использования, который действует не постоянно, а до следующего заряда. Они по своей химической природе подразделяются на типы:

  • свинцово-кислотные;
  • литий-ионные (литиевые);
  • никель-кадмиевые;
  • никелево-железные.

Свинцово-кислотные модели применяются в автомобилях, источниках бесперебойного питания, транспорте, промышленности, в отрасли связи и телекоммуникаций.

Литий-ионные батареи нашли широкое применение в мобильной связи, электроинструментах, системах телекоммуникаций, а также автономном и аварийном электроснабжении. Вот только небольшой перечень спектра их составов:

  • литий-титанатовый;
  • тионилхлоридный;
  • литий-кобальтовый;
  • литий-марганцевый;
  • литий-фосфат железный;
  • литий-полимерный;
  • литий-диоксид серный;
  • литий-диоксид марганцевый.

Интересно. Никель-кадмиевые щелочные аккумуляторы применяются в авиации, речном и морском судоходстве, в электрокарах.

Никелево-железные щелочные – очень надёжный тип источника. Пагубные для свинцово-кислотных батарей глубокие разряды, частые недозаряды не выводят их из строя. Они используются в тяговых транспортных цепях, в цепях резервного питания.

Гальванические элементы

Это ряд химических источников тока, которые называются батарейками. Напряжение батареек зависит от количества единиц, в неё входящих, и типа металлов, которые в ней применяются. Напряжение может быть в пределах от 1,5 до 4,5 вольт. В металлический цилиндр вставлены сетки из металлов, на которые с помощью напыления наносится окислитель. Электролитом выступает кислота либо соли калия или натрия. По мере прекращения реакции ток в батарее снижается. Дальнейшему восстановлению батарея не подлежит.

Топливные элементы

Этот класс источника тока можно отнести к разряду батарей, которые производят ток из топлива с помощью электрохимической реакции. Есть в нём электролит, анод и катод. Только такие ХИТ не накапливают энергии, им не нужен заряд. Всё, что необходимо для их работы, – воздух и топливо. Пока то и другое есть, электроэнергия вырабатывается. Без целого блока вспомогательных систем: подачи топлива, удаления отходов и системы контроля, процесс тоже невозможен.

Идеальный источник тока

Если ток, проходящий через двухполюсник и снимаемый с его контактов, не изменяется от величины напряжения на этих контактах, то это идеальный источник тока. Закон Ома, утверждающий, что сила тока на участке цепи находится в прямой зависимости от напряжения и обратно пропорциональна сопротивлению, ссылается на такой эталон. Формула:

I = U/R, где:

  • I – ток, А;
  • U – напряжение, В;
  • R – сопротивление, Ом.

В этом случае подразумевается, что внутреннее сопротивление источника близко или равно бесконечности. Это значит, что внешние параметры цепи, изменяющие напряжение на выходе двухполюсника, не изменяют ток.

Внимание! Мощность на выводах источника будет повышаться с увеличением сопротивления нагрузки, при неизменном токе это даёт увеличение мощности P = U*I. В этом случае можно говорить об идеальном источнике мощности.

Источник любого типа далёк от идеального генератора. Правильно подобранный и неповреждённый источник тока прослужит долго. Главное, чтобы эксплуатация проходила в рекомендуемом режиме. Так как большинство изделий связано с химическими процессами, то хранение и утилизация этой продукции выполняются по экологическим нормам и правилам.

Видео

Источник тока

Источник тока – элемент питания электрической цепи, обеспечивающий постоянное потребление, измеренное амперами, либо заданную форму закона изменения параметра. Так работают сварочные аппараты, каждой толщине металла соответствует номер (диаметр) электрода. Процесс обеспечен постоянным током. В противном случае начинается срыв дуги, происходят другие неприятные эффекты.

Отличие реального источника от идеального

Известно, мощность источника питания электрической цепи ограничена. В результате увеличение нагрузки вызывает изменение параметров. Общеизвестны скачки напряжения гаражных кооперативов, дач, прочих специфичных объектов. Подстанция выделяет ограниченный ресурс, потребление бывает немаленьким. В первую очередь, подразумеваются нагревательные приборы (воды), сварочные аппараты.

Таким образом, розетка выступает источником напряжения. Вольтаж сильно зависит от поведения потребителей. Замечено, утренние часы подстанции перегружают, соответствующим образом учитывается областями при тарификации. Что касается идеальных источников, подразумевается, параметры постоянные. До некоторых пор встретить подобное оборудование представлялось невозможным, современные технологии рамки ограничений сильно расширили.

Сварочный инвертор IWM 220 сохраняет работоспособность в диапазоне питающих напряжений 180 – 250 вольт, выдавая постоянное действующее значение тока на зажимы. Электронные блоки питания достигают столь высоких показателей путем гибкого регулирования режимов работы. Брать инверторы, принцип действия основан на выпрямлении, фильтрации напряжения 220 вольт, последующей нарезкой пачками импульсов. Варьированием скважности посылок, длиной достигается изменение тока.

Читайте так же:
Выключатель трехполюсный напряжением до 1 кв с электромагнитным тепловым

Измерительный датчик Холла влияет, напрямую или опосредованно, на напряжение смещения силового ключа. Возможны другие, процессорные, схемы управления выходными параметрами приборов. В последнем случае заботы забирает процессор, несущий соответствующую программу, заложенную в память цифровым кодом.

Для сварки используются переменный и постоянный токи, для черных и цветных металлов. Важно понимать: источник способен поддерживать любой закон изменения параметров. Это признаётся отличительной особенностью, предназначением. Обеспечивает правильное функционирование потребителей.

Работа источника тока

Требования к факторам питания

В учебниках физики приводятся в качестве примеров источников тока:

  1. Батарейки.
  2. Аккумуляторы.

Несложно заметить, сплошь гальванические источники питания химического принципа действия. Автоводитель знает: аккумулятор бессилен выдать постоянный ток, напряжение. Мощность ограничена скоростью протекания химических реакций на пластинах, обкладках. В результате параметры не остаются постоянными.

Лучший пример источника питания тока, напряжения – инвертор. Электроника гибко изменяет параметры устройства, добиваясь достижения нужного эффекта. На выходе переменные, постоянные напряжения, токи. В зависимости от возникающих потребностей. В персональном компьютере уйма питающих напряжений: для жестких дисков, процессора, DVD-приводов. 5, 12, 3,3 В. У каждого предназначение, несколько предназначений.

Протекание тока в цепи

Таким образом, потребитель определяет, нужен постоянный ток, либо требуется напряжение, сформированное по определенному закону. Если брать сварку, скорость протекания через плазму зарядов определяет рабочую температуру процесса, напрямую предопределяет условия существования дуги, глубину плавления металла. Технологи давно просчитали условия, определили экспериментально, руководство сварочного аппарата пишет следующее:

  • толщина листа – 3 мм;
  • диаметр электрода – 3,2 мм;
  • рабочий ток процесса 100 – 140 А.

Сварщик молниеносно выставляет указанные параметры на корпусе IWM 220, берет электрод нужного диаметра, обжимает ухватом, заводит второй выход на землю. Потом надевает маску, начинает легонько постукивать детали, получая искру. Не слишком обеспокоен результатами труда, отраслевое пособие промышленности сообщает, с какой скоростью двигаться вдоль шва, под каким углом наблюдать результат процесса. Сварщик твердо знает, чего делать не нужно. Чтобы удостовериться, специальная комиссия по результатам тестов (выполнение определенных швов) присваивает рабочему разряд (ощутимо влияет на спектр полномочий, заработную плату).

Итак, род тока определяют потребности идущего процесса. В большинстве случаев требуется напряжение, часто приборы первоначально требовали постоянства тока. Прежде это обогреватели различного толка, основывающие принцип действия законом Джоуля-Ленца. Мощность, преобразующаяся в тепло, определяется размером сопротивления, протекающим током.

В бытовых целях удобнее поддерживать напряжение. Помимо обогревателей имеется множество других приборов. Прежде всего электроника. Напряжение на активном сопротивлении проводника линейно зависит от тока. Нет разницы, что поддерживать постоянным. Отчего тогда при сварочном процессе приходится стабилизировать.

Рука сварщика неспособна двигаться с достаточной твердостью, флуктуации воздуха постоянно меняют длину дуги. Имеются другие помехи. Напряжение на участке непостоянно. Следовательно, ток менялся бы (согласно закону Ома). Недопустимо по причинам описанным выше: изменится температура, технологический процесс пойдет неправильным путем. Приходится поддерживать постоянным ток, не напряжение.

Как практики получают ток заданной формы

Исторически первыми открыты гальванические источники тока. Произошло в 1800 году. Гением, подарившим человечеству первый источник питания, является Алессандро Вольта. Последовала плеяда открытий. Первым измерителем стал гальванометр – прибор, регистрирующий силу электрического тока. Принцип действия новинки, представленной миру Швейггером, основывался на взаимодействии магнитных полей проводника, стрелки компаса.

Вопрос важен по простой причине, для поддержания нужного закона тока нужно измерить физическую величину. Первые гальванометры оценивали параметр по силе магнитного поля, создаваемого проводником. В дальнейшем заложило основу действия первых тестеров. Как работает современное оборудование?

В зарядных устройствах поддерживается постоянным напряжение. Ток измеряется с целью оценки полноты наполненности батареи. Благодаря продуманному подходу, телефон способен сигнализировать мнемонически о ходе процесса. Когда батарея полна, полоса зарядки полностью закрашивается (первые сотовые телефоны), либо исчезает (на многих смартфонах в выключенном состоянии). Ход процесса регистрируется датчиком Холла: только исчезают импульсы, считается, устройство не нуждается в дальнейшей подзарядке.

На основе указанного эффекта первое время было возможным регистрировать наличие/отсутствие тока. С развитием науки, техники появились преобразователи на основе соединений индия, отличающиеся неплохими метрологическими качествами. По величине выходного напряжения способные оценивать параметры тока. Современные аналого-цифровые преобразователи измерения позволят перевести разницу потенциалов в цифры, понятные процессору. Последний выполняет необходимые операции по управлению устройством, способствуя получению тока заданной формы.

Инвертор действует схожим образом. Последовательности импульсов, нарезаемые ключом, проходят малогабаритный параметр в неизменном виде (форма графика), с измененными характеристиками. Остается только измерить нужные величины, произвести интегрирование на некотором участке. В результате современный сварочный аппарат по определению защищен против залипания: при резком возрастании тока питания отключается. Имеются у инверторов некоторые другие полезные качества, обеспечиваемые электроникой. Вот почему сварщикам нравятся аппараты.

Читайте так же:
Тепловое воздействие тока формула

В мощных цепях ток контролируется трансформаторами. Датчики Холла с десятками, сотнями амперов не работают напрямую. Типичный лимит составляет десятки мА. Используется принцип, схожий с имеющим место быть в цифровых мультиметрах: из потока движущихся по электрической цепи зарядов вычленяется некоторая малая часть. Далее пропорцией оценивается полная величина. Трансформаторы тока действуют аналогичным образом. Не имея первичной обмотки, путем электромагнитной индукции передают малую часть энергии поля измерительному средству (например, счетчику, аппаратуре контроля).

Отличительные особенности

Из сказанного понимаем следующее:

  1. Физика под источником тока понимает агрегат, формирующий на выходе постоянный параметр. Практика часто предъявляет иные требования. Хотя чаще ток требуется постоянный.
  2. На схемах источник тока обозначают по-другому, нежели источник ЭДС. Круг с двумя галками. Иногда рядом стоит латинская литера I. Сие помогает решать согласно уравнениям Кирхгофа задачи нахождения условий элементов электрической цепи.
  3. Форма закона генерируемого тока определяется нуждами потребителя. Большинство бытовых приборов питается напряжением. Постоянство тока, особая форма не нужны, даже приносят вред. Мясорубка при заклинивании вала костью требует больше энергии. На это настроена регулирующая и защитная электроника.
  4. Мощность, отдаваемая идеальным источником, растет пропорционально активному сопротивлению нагрузки. В реальности видим некий лимит, выше которого параметры начнут отличаться от заданных.

Проще говоря, исторически с точки зрения практики удобнее постоянным поддерживать напряжение, не ток. Термин, рассматриваемый разделом, вызывает много затруднений у людей посторонних, далеких электронике, вполне сведущих в технике. Итак, источник тока – отвечает за поддержание нужной формы тока. Чаще требуется постоянный.

Величина тока послужит целям регулирования. Искрение коллекторного двигателя сопровождается возрастанием нагрузки. Растет потребляемый ток, цепи контроля повышают напряжение на обмотках с целью преодолеть возникший «кризис». Приводит к необходимости контроля величины тока. В мясорубках задачу решает цепь обратной связи, формирующая угол отсечки ключом входного напряжения.

Пытаясь сохранить постоянной разность потенциалов, приборы варьируют потребление тока. В результате запрашиваемая от подстанции мощность меняется, эффект приводит к проседанию вольтажа. Визуально наблюдаем медленным миганием лампочек накала (энергосберегающие несут в цоколе драйвер для поддержания постоянства напряжения). Аналогичным образом устройства показали бы проседание тока при неизменном напряжении.

Напряжение контролируемой интегральной схемы источника тока? Существуют?

Питер Клайд

Кто-нибудь знает о ИС источника тока с контролируемым напряжением? Или вы знаете, как я могу создать один из них с минимальным количеством других компонентов, занимающих минимальное количество места?

необходимый диапазон тока от 0 мА до 350 мА

markrages

markrages

Kortuk

творог

Олин Латроп

Поскольку вы не указали выходное сопротивление, точность или многое другое, за исключением как можно меньшего числа компонентов , это то, что вам нужно:

Это использует свойства биполярного транзистора, в котором его ток на коллекторе практически не зависит от напряжения на коллекторе, а падение BE разумно зафиксировано. Напряжение на эмиттере будет близко к Vin + 700 мВ. Напряжение питания минус, что будет на резисторе. Это напряжение, деленное на значение резистора, будет током через резистор, который близок к току коллектора.

Допустим, вы хотите, чтобы диапазон выходного тока 0-350 мА регулировался диапазоном напряжения 3,5 В. В этом случае R1 будет 100 Ом, а диапазон управляющего напряжения будет от PWR — 700 мВ до PWR — 4,2 В.

Это не то, что я бы назвал «точным» источником тока, но на самом деле он достаточно хорош для многих реальных приложений. Это можно сделать более точным, поместив вокруг него операционный усилитель, чтобы более точно контролировать напряжение на резисторе. Как только вы это сделаете, вы можете использовать PFET вместо биполярного транзистора, потому что обратная связь будет компенсировать, что напряжение GS не будет фиксированным, как напряжение BE биполярного транзистора. Преимущество полевого транзистора состоит в том, что ток стока равен току истока (и, следовательно, току резистора), тогда как при биполярном токе коллектора ток эмиттера минус небольшой базовый ток. Однако, поскольку ваша основная цель — простота без упоминания других параметров, такие более сложные топологии будут просто излишни.

шипение

Олин Латроп

шипение

шипение

Олин Латроп

Александр кандалинцев

Я считаю, что все решения на этой странице являются наземными. То есть, если есть длинные провода, меньше идеального сопротивления заземления, высокие токи заземления или что-то еще, они не будут точными.

Но это можно устранить с помощью так называемого токового насоса Хауленда . Ключевым преимуществом здесь является то, что он не требует подключения нагрузки к любой шине питания. По сути, это дифференциальный усилитель. Пожалуйста, взгляните на следующую схему.

Читайте так же:
Тепловое действие электрического тока рисунок

R5 — токочувствительный резистор, R6 — нагрузка. Остальные (R1-R4) являются частью дифференциального усилителя. Напряжение на R5 равно V3. Следовательно, ток через него будет I R 5 = V 3 / R 5 » role=»presentation» style=»position: relative;»> я I R 5 = V 3 / R 5 » role=»presentation» style=»position: relative;»> I R 5 = V 3 / R 5 » role=»presentation» style=»position: relative;»> R 5 I R 5 = V 3 / R 5 » role=»presentation» style=»position: relative;»> I R 5 = V 3 / R 5 » role=»presentation» style=»position: relative;»> = V I R 5 = V 3 / R 5 » role=»presentation» style=»position: relative;»> I R 5 = V 3 / R 5 » role=»presentation» style=»position: relative;»> 3 / R 5 I R 5 = V 3 / R 5 » role=»presentation» style=»position: relative;»> I R 5 = V 3 / R 5 » role=»presentation» style=»position: relative;»> я I R 5 = V 3 / R 5 » role=»presentation» style=»position: relative;»> р I R 5 = V 3 / R 5 » role=»presentation» style=»position: relative;»> 5 I R 5 = V 3 / R 5 » role=»presentation» style=»position: relative;»> знак равно I R 5 = V 3 / R 5 » role=»presentation» style=»position: relative;»> В I R 5 = V 3 / R 5 » role=»presentation» style=»position: relative;»> 3 I R 5 = V 3 / R 5 » role=»presentation» style=»position: relative;»> / I R 5 = V 3 / R 5 » role=»presentation» style=»position: relative;»> р I R 5 = V 3 / R 5 » role=»presentation» style=»position: relative;»> 5 , Если R6 I R 5 ≈ I R 6 » role=»presentation» style=»position: relative;»> я I R 5 ≈ I R 6 » role=»presentation» style=»position: relative;»> I R 5 ≈ I R 6 » role=»presentation» style=»position: relative;»> R 5 I R 5 ≈ I R 6 » role=»presentation» style=»position: relative;»> I R 5 ≈ I R 6 » role=»presentation» style=»position: relative;»> ≈ я I R 5 ≈ I R 6 » role=»presentation» style=»position: relative;»> I R 5 ≈ I R 6 » role=»presentation» style=»position: relative;»> R 6 I R 5 ≈ I R 6 » role=»presentation» style=»position: relative;»> I R 5 ≈ I R 6 » role=»presentation» style=»position: relative;»> я I R 5 ≈ I R 6 » role=»presentation» style=»position: relative;»> р I R 5 ≈ I R 6 » role=»presentation» style=»position: relative;»> 5 I R 5 ≈ I R 6 » role=»presentation» style=»position: relative;»> ≈ I R 5 ≈ I R 6 » role=»presentation» style=»position: relative;»> я I R 5 ≈ I R 6 » role=»presentation» style=»position: relative;»> р I R 5 ≈ I R 6 » role=»presentation» style=»position: relative;»> 6 , В этой схеме всегда есть небольшая ошибка на выходе, потому что часть выходного тока также протекает через R4. Но это можно устранить, используя, например, буфер напряжения между R4 и R5.

[

Для получения дополнительной информации см. Следующие материалы:

Значение NULL

Александр кандалинцев

Рассел МакМахон

Что сказал Питер.

NB. Следующее — это не просто ответ LMGTFY (хотя всегда полезно взглянуть на Google, прежде чем задавать подобные вопросы). Следующее указывает на функцию, о которой многие не знают.

Переход к Google и поиск «источника тока, управляемого напряжением» (попробуйте с кавычками и без), а затем переход к изображениям (или сначала изменение) приводит к созданию огромного количества изображений источников тока, управляемых напряжением, и каждое из них горячо связано с соответствующей веб-страницей. , Огромный ресурс. Не все из них будут полезны или актуальны — но многие будут.

Через поиск картинок Google:

  • Одной из проблем в конструкции схемы является создание хорошего источника тока, особенно когда нагрузка является переменной или ток должен контролироваться источником напряжения.
    На рисунке 1 показан простой управляемый напряжением источник тока с использованием двух операционных усилителей, что дает нам хороший диапазон тока и максимальной нагрузки при простой и недорогой конструкции. Идея заключается в подаче напряжения на эталонный резистор (или резисторы) с низким тепловым коэффициентом; ток, проходящий через этот резистор, будет выходным током

Относительно этой картины.

С этой страницы вы получаете следующую диаграмму, которая близка к тому, что предлагал Майк.

И многое другое — см. Страницу изображений выше.

Майк ДеСимоне

Майк ДеСимоне

Я бы просто использовал операционный усилитель и усилитель тока.

  • Получить текущий резистор и полевой МОП-транзистор.
  • Положите их в ряд с вашей нагрузкой. Порядок и полярность зависят от того, как вы хотите подать свой ток: фиксированный верхний или нижний рельс, или ни один?
  • Подсоедините входы усилителя тока через резистор.
  • Подключите выход текущего чувствительного усилителя к входу + операционного усилителя.
  • Подключите ваш источник напряжения для настройки тока к — входу операционного усилителя.
  • Подключите выход операционного усилителя к воротам FET.
  • Подключите конденсатор 0,1 мкФ от выхода операционного усилителя к его входу, чтобы стабилизировать его.

Вот с чего бы я начал, по крайней мере. Основная идея заключается в том, что вы используете резистор измерения тока для преобразования тока в напряжение, усилитель измерения тока получает его и снимает большое синфазное напряжение, затем операционный усилитель просматривает разницу между установленным током и обнаруженным током и регулирует его. ворота управляют соответственно. Транзистор действует как ступень инвертора, поэтому обратная связь подключается к + операционного усилителя вместо — чтобы вы не колебались.

Вам, вероятно, потребуется проверить его стабильность на различных частотах шума и отрегулировать компенсационную емкость или заменить ее другой сетью компенсации. Возможно, вы также захотите вставить контур обратной связи делителя резистора, чтобы уменьшить усиление операционного усилителя, но я не уверен, что вам это нужно (основной петли может быть достаточно для этого).
