Типы счетчиков для водоотведения

Расходомеры-счетчики на канализацию — Счетчик-расходомер сточных вод US-800

Ультразвуковой расходомер сточных вод и канализации (хоз-фекальных, бытовых и промышленных стоков) US-800 разработан с учетом особенностей эксплуатации приборов учета в РФ, имеет встроенную защиту от перенапряжения и помех в сети, первичный преобразователь из нержавеющей стали!

Выпускается с уже готовыми ультразвуковыми преобразователями на диаметры: 15, 25, 32, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм!

Специально создан и идеален для применения на водоочистных сооружениях, водоканалах, на КНС, объектах ЖКХ, энергетики, промышленности!

Счетчик канализации US800 применяется для учета бытовых и промышленных сточных вод, хоз-фекальных стоков.

Для учета объема и расхода напорных бытовых и сточных вод, химических отходов, фекальных стоков, в КНС и пр. применяются точно такие же комплекты расходомеров, как и для Учета воды

Счетчик-расходомер для канализации следует устанавливать соблюдая следующие правила:

Для того , чтобы избежать возможных ошибок измерения и сбоев из-за присутствия газовых или воздушных включений необходимо следовать следующим рекомендациям:

• На очень длинных горизонтальных трубопроводах установку УПР желательно осуществлять на участке, имеющем угол восхождения ( см. рис.а)
• При подаче или вытекании жидкости самотеком установку УПР осуществлять в заниженной секции трубопровода (см. рис.б)
• Избегать установки УПР в наивысшей точке трубопровода (см. рис.в)
• Не устанавливать УПР на нисходящем участке трубопровода, имеющего свободный слив жидкости в атмосферу (см. рис.г)
• Избегать установки УПР на всасе насоса
• При установке УПР плоскость датчиков ПЭП ориентировать горизонтально с отклонением не более 25 град. (см.рис.д)

Возможности подключений внешних устройств для расходомера-счётчика сточных вод US-800

Преимущества и достоинства канализационного счетчика US-800

Исполнения расходомера сточных вод US-800

Комплект поставки US-800 в стандартной конфигурации:

Описание комплектующих: ЭЛЕКТРОННЫЙ БЛОК US-800

Электронный блок имеет большой светодиодный (сегментный) индикатор, на который выводятся расход (м3/ч), объем (м3), время (час) безотказной работы прибора.
Электронный блок представляет собой пластиковый приборный корпус для настенного монтажа. Напряжение питания 220В. Максимальная потребляемая мощность до 5 Вт. Температура окр.среды в месте установки от +5 °С.

В зависимости от типа подключаемых УПР бывает трех видов: одноканальный однолучевой, одноканальный двухлучевой, двухканальный однолучевой (см.таблицу ниже)

Дополнительно и по заказу:

ИБП — Электронный блок US800 комплектуется источником бесперебойного питания. Получается напряжение питания 220В + Источник бесперебойного питания (ИБП, аккумулятор) в комплекте, для всех исполнений. До 2 недель без сети, автоподзаряд.

18-24-36 В — Питание 18-24-36В постоянного тока — для всех исполнений

Релейные выходы для систем дозирования, регистрации, сигнализации и т.п., только для 10 исполнения! подробнее «опция дозирование»

Релейный выход понижения (повышения) расхода, только для 10 исполнения! подробнее «опция понижения (повышения) расхода»

Цифровые интерфейсы US-800

Цифровой интерфейс RS485 может быть использован для объединения в сеть расходомеров с последующим подключением к удаленному ПК, ноутбуку или микропроцессорному устройству, например, посредством GSM-модема (групповое или одиночное подключение к GSM-модему RS485) или кабелем на расстояние до 1000 метров (и более при использовании репитеров RS485/RS485), при применении адаптеров Enhernet возможно объединение в сеть Ethernet. Подробнее смотрите возможности подключений

Описание комплектующих:
УЛЬТРАЗВУКОВОЙ ПРЕОБРАЗОВАТЕЛЬ УПР

Ультразвуковой преобразователь расхода УПР (с уже установленными датчиками ПЭП) представляет собой отрезок трубы, на торцах которого приварены два фланца, и в средней части расположены датчики ПЭП.
Температура окр.среды в месте установки от -40 до +60 °С.

На трубы диаметрами 250-2000 мм также предлагаются комплекты без УПР — с КМЧ -комплекты датчиков и монтажных частей для врезки на трубу (или изготовления УПР) по месту эксплуатации . Комплект с КМЧ требует квалифицированного монтажа!

УПР бывают двух видов в зависимости от количества измерительных лучей: однолучевые и двухлучевые.
Также различаются способами присоединения (фланцевые или под сварку) и материалами изготовления 12Х18Н10Т (нерж.сталь) и ст20 (черн.сталь): см.таблицу ниже.

врезка пары датчиков по диаметру.
СТАНДАРТНОЕ ИСПОЛНЕНИЕ.

беструбный вариант, УПР нет в комплекте.

Сталь20, комплекты монтажных частей (бобышки, гайки, датчики) для монтажа на трубу по месту эксплуатации

беструбный вариант, УПР нет в комплекте.

Сталь20, комплекты монтажных частей (бобышки, гайки, датчики) для монтажа на трубу по месту эксплуатации

Дополнительно и по заказу:

ПЭП IP68 — пылевлагозащита датчиков IP68, измерительные участки УПР комплектуются датчиками ПЭП IP68. Для работы в залитых колодцах или на глубине, в земле. Получается полностью герметичный УПР! Все диаметры.

ПЭП-У — Измерительные участки УПР с ультразвуковыми датчиками ПЭП-У с усиленным выходным сигналом для сложных условий эксплуатации или длинного кабеля. Все диаметры.

Описание комплектующих:
СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ

Соединительный КАБЕЛЬ от ЭБ до УПР трубы (по заказу до 500 метров).
Кабель коаксиальный 50 Ом, типа РК-50, для соединения УПР и ЭБ.
Марка кабеля РК-50-2-11.

Описание комплектующих:
СОПРОВОДИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ

Комплект сопроводительной технической документации: паспорт, руководство по эксплуатации и монтажу, копии сертификатов.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ СЧЕТЧИКОВ РАСХОДОМЕРОВ US-800

Ультразвуковой расходомер US-800 в специальных исполнениях применяется для измерения сточных, хозбытовых, промышленных, фекальных стоков.

Возможно подделки!

Информируем Вас о том, что недобросовестными поставщиками/посредниками участились случаи поставки ультразвуковых расходомеров-счетчиков US-800 (или теплосчетчиков Энконт) по заниженным ценам, имеющих в своем составе неоригинальные (изготовленные неизвестным сторонним производителем) ультразвуковые преобразователи расхода УПР.

Счетчики водоснабжения

Тарифы на воду с каждым годом растут. Особенно это ощущают люди, в домах которых не установлены счетчики водоснабжения. С их помощью можно подсчитать расход потребленной воды и при заявленных тарифах попытаться сэкономить.

На сегодняшний день существуют 3 вида водомеров:

• для холодной воды,
• для горячей воды,
• универсальные (подходят для холодной и горячей воды).

Приборы учета водоснабжения могут быть энергозависимыми и энергонезависимыми (механическими). При этом энергозависимые модели работают только при условии бесперебойной подачи электроэнергии, при ее отсутствии они останавливаются.

По принципу действия.

Принципиальными вариациями действия являются «сухие» и «мокрые» водомеры. Сухие приборы учета водоснабжения устроены таким образом, чтобы вода, проходя через устройство, крутила крыльчатку, а шестеренки помогали определить показания по количеству оборотов крыльчатки. Такие счетчики еще называют тахометрическими. Также существуют модели, в которых вместо крыльчатки установлена турбина. Данные приборы дают более точные показания. Модели со встроенной турбиной и крыльчаткой, работающими попеременно, способны контролировать напор воды.

Конструкция «мокрого» счетчика воды предельно проста. Через механизм водомера проходит поток воды, что позволяет получать показания. Единственным недостатком такого прибора является его незащищенность от быстрого засорения и выхода из строя при условии использования в загрязненной воде.

Кроме того, современные приборы учета водоснабжения делятся на много- и одноструйные. Многоструйные модели для снижения погрешности измерений на выходе имеют ни один, а несколько потоков. Как правило, это устройства сухого типа. К одноструйным приборам в большинстве своем относятся «мокрые» счетчики.

По принципу работы приборы учета делятся на:

• механические,
• вихревые,
• ультразвуковые,
• электромагнитные.

Механические водомеры являются самыми распространенными на сегодняшний день. Водомеры рассчитаны на определенное температурное воздействие: для горячей воды — до 90°С, для холодной – до 40°С.

Конструкция механического устройства подразумевает наличие крыльчатки, которая во время работы передает вращательное движение счетному механизму. Установка счетчиков расхода воды должна учитывать диаметр труб, которые использует система. Если прокладываются полипропиленовые трубы для водоснабжения диаметром 15-25 мм – устанавливают одноструйные приборы, если диаметр труб 15-50 мм — многоструйные.

Вихревые водомеры определяют расход воды путем регистрации перепада давления. В дальнейшем полученные данные преобразовывают в аналоговый или цифровой сигнал. Вихревые счетчики используются для учета расхода воды, пара, газа и пр.

Ультразвуковые модели могут быть наружными и врезными. Для учета расхода хозяйственно-питьевой воды и объема сточных вод используют врезной счетчик, для работы с агрессивными средами используют наружные модели. Принцип работы устройства заключается в определении объема израсходованной жидкости за счет регистрации временной разницы между прохождениями ультразвукового сигнала по направлению движения потока и в обратном направлении.

Электромагнитные счетчики водоснабжения относятся к энергозависимым и требуют специального обслуживания. Принцип работы прибора таков: поток воды действует на электромагнитную катушку и способствует возникновению индукции тока со скоростью, которая пропорциональна движению. На дисплее прибора выводятся показания, также из в дальнейшем можно передавать на контролер или ПК. Стоимость электромагнитных счетчиков выше тахометрических. Данные приборы использует холодное водоснабжение и водоотведение. Особой популярностью они пользуются на очистных станциях, в пищевой и пивоваренной промышленности.

Приборы учета горячей воды с термодатчиком

Если ваш дом подключен к централизованной системе водоснабжения, то в ситуацию, когда соответствующие службы не обеспечивают требуемую температуру горячей воды, вы уже наверняка попадали. Чтобы не переплачивать за некачественные коммунальные услуги, установите счетчики водоснабжения с термодатчиком. Если температура подаваемой воды не соответствует нормам, он не считает потраченные кубометры. Если вспомнить, что без счетчика, норма потребления воды с человека в месяц составляет от 10,5 до 12,5 кубометров, то использование современных приборов учета с термодатчиками позволят ежемесячно экономить значительные суммы на оплате коммунальных услуг.

При этом обязать граждан установить водомеры в домах и квартирах никто не вправе. Каждый желающий на свое усмотрение выбирает прибор и в дальнейшем самостоятельно либо с чьей-то помощью производит его установку.

Монтируют счетчик водоснабжения в специально отведенном месте. Как правило. это сантехнический шкаф. После того как прибор учета установлен, его необходимо опломбировать и зарегистрировать. Данная процедура выполняется при помощи специалистов ответственных за водоснабжение организаций («Водоканал»).

Индивидуальные приборы учета

В 2009 году вступил в силу Федеральный закон от 23 ноября 2009 г. № 261-ФЗ «Об энергосбережении и повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации», который создает правовые, экономические и организационные основы энергосбережения и повышения энергетической эффективности в Российской Федерации. Согласно закону, все потребители обязаны установить и ввести в эксплуатацию приборы учета воды.
В настоящее время на отечественном рынке представлены различные модели водомеров: механические, электромагнитные, антимагнитные, вихревые, ультразвуковые и импульсные. Они в свою очередь делятся на энергонезависимые, в конструкции которых встроена батарея, и энергозависимые, которые работают от электросети.

Счетчики холодной воды (их можно узнать по букве Х в названии и наружной панели синего цвета) подходят для диапазона температур от +5 до +40°C.
Приборы учета воды делятся на бытовые и промышленные.
Водомеры с диаметром от 15 до 25 миллиметров используются для учета воды в жилых домах, небольших коттеджах и квартирах, а водомеры с показателем от 25 до 400 миллиметров предназначаются для учета природного ресурса в системах коммунального и промышленного водоснабжения.

Приобрести счетчик можно в специализированных магазинах или в организациях, которые имеют права на установку приборов учета. Прежде чем купить выбранную модель необходимо ознакомиться с техническим паспортом, обратить внимание на то, зарегистрирован и сертифицирован ли он Госреестром Российской Федерации. Кроме того, нужно проверить срок, до которого прибор будет соответствовать нормам точности. Надо отметить, что срок хранения счетчика в магазине должен быть не более половины срока поверки. А именно, если межповерочный интервал составляет 6 лет, а счетчик находился на складе более 3 лет, то такой прибор не будет принят для учета. Согласно требованиям Госстандарта, срок эксплуатации приборов учёта холодной воды составляет 12 лет. За этот срок прибор должен быть поверен два раза. При покупке также стоит проверить наличие пломбы, которую устанавливает завод-изготовитель и комплектацию прибора.

Стоимость водомеров различна, в среднем она составляет от 430 до 900 рублей в зависимости от материала корпуса и завода-изготовителя.

Пример № 1 индивидуального прибора учета ( «Водомеръ» СХ-15 завод изготовитель «Водоприбор»)

Техническая характеристика:
Счетчик холодной воды СХ-15 «Водомеръ». Изготовлен из материалов, не подверженных коррозии: латуни и пластмассы, и снабжены магнитоуправляемым герметизированным контактом, позволяющим передавать информацию на расстоянии.
Тип: Крыльчатый. Счетчики «Водомеръ» имеет антимагнитную защиту и обладает диапазоном расходов от 0,06 до 3,0 м3/час . Счетчики могут занимать как горизонтальное, так и вертикальное положение на трубопроводе. Межповерочной интервал составляет 6 лет для СХ-15. Низкий порог чувствительности позволяет повысить точность учета воды.

Особенности монтажа счетчика канализационных стоков в частном доме

Постановление правительства РФ №776 от 04.09.13 обязало домовладельцев и предпринимателей ввести контроль над учётом сточных вод. В конечном итоге мероприятие должно привести к рациональному подходу в использовании природных ресурсов и снижению платы за водопользование. По умолчанию, объём стоков принимается равным количеству кубометров горячей и холодной воды, определённому по счётчикам или по принятым нормам. Как показывают исследования, реальное потребление больше. Домовладельцы могут использовать воду на хозяйственные нужды: полив цветников, уход за животными. Счетчик на канализацию в частном доме определит действительное количество стоков, поступающих в систему водоотведения.

1. Виды расходомеров для сточной воды
2. Электромагнитные устройства
3. Рычажно-маятниковые счётчики
4. Водомеры ультразвуковые
5. Вихревые счётчики
6. Критерии выбора
7. Особенности монтажа счетчика на стоки
8. Возможные проблемы с использованием прибора
9. Стоимость счетчиков на канализацию

Виды расходомеров для сточной воды

Существует несколько типов канализационных водомеров, имеющих разные устройства, технические условия эксплуатации и конструкции.

Электромагнитные устройства

Построены на принципе преобразования электродвижущей силы, полученной при взаимодействии потока электропроводящей жидкости с созданным электромагнитным полем. Цифровой сигнал, который определяет показания счётчика, прямо пропорционален скорости течения воды.

• надёжность;
• высокая точность измерения;
• простое эксплуатационное обслуживание и монтаж;
• возможность снимать показания при движении среды в двух направлениях;
• работа без потери напора и вибрации.

Применяются в промышленном производстве, энергетике, нефтехимической промышленности и других отраслях народного хозяйства.

Рычажно-маятниковые счётчики

Измерения осуществляются по двум параметрам:

• уровню жидкости;
• скорости потока.

Принцип работы основан на движении поплавкового механизма, находящегося в контакте с измеряемой средой. Вертикальные перемещения поплавка преобразуются в сигналы и передаются на различные измерительные устройства, скорость течения измеряется с помощью поворотной лопасти.

Основное применение счётчики этого типа находят на сбросных открытых и закрытых каналах, с их использованием отслеживают уровень жидкости.

Водомеры ультразвуковые

Взлет РСЛ ультразвуковой

Принцип действия основан на анализе акустических данных, которые снимаются при прохождении потока через ультразвуковые колебания. Для измерения используются два параметра:

• площадь сечения;
• скорость перемещения.

Широкое применение нашли на очистных сооружениях, локальных, самотёчных и открытых канализационных системах, в безнапорных установках с трубами большого диаметра. Срок эксплуатации до 10 лет. Высокая точность с автоматизированной защитной системой позволяет использовать приборы в разных отраслях промышленности.

• возможность работы водомеров в закрытых трубопроводах без свободного доступа к регулированию устройства;
• использование беспроводной связи;
• удалённый доступ при снятии показаний;
• сохранение данных замеров на съёмном носителе.

Ультразвуковые устройства нуждаются в постоянном присмотре и обслуживании. В накладных расходомерах необходимо производить замену геля.

Вихревые счётчики

Основаны на измерении перепадов давления, возникающих в случае погружения треугольного предмета в газовую или жидкую среду. Появляющиеся завихрения напрямую зависят от скорости движения потока. В вихревом потоке формируется зона пониженного давления. Разница между высоким и низким значением создаёт перепад параметра, который фиксируется измерителем. Частота изменения отслеживаемого сигнала позволяет вычислить скорость потока.

Преимущества вихревых счётчиков:

• отсутствие движущихся деталей;
• простота исполнения;
• точность измерения параметров не зависимо от изменения давления и температуры среды;
• устойчивость к механическим воздействиям;
• стабильная работа в сильно загрязнённой среде.

• потери давления;
• чувствительность к шуму и вибрации;
• недостоверные показатели при низкой скорости течения.

Вихревые устройства не эффективны в трубах с малым сечением (до 150 мм) и с большим диаметром (свыше 300 мм).

Еще есть индукционные, радарные и механические кольцевые устройства. Но особого распространения они не получили.

Критерии выбора

Потребителя интересует оптимальное соотношение между стоимостью прибора и возможностью извлечения дохода при точном определении объёма стоков. Невысокую стоимость имеют рычажно-маятниковые счётчики. Они способны работать с достаточной точностью даже в заиленных трубах в течение длительного срока, зато требуют поверки каждые 2 года.

Чтобы одномоментно проконтролировать расход сточных вод, применяют портативные устройства, основанные на ультразвуковых технологиях. Их преимуществом является лёгкий монтаж и точность, которые нивелируются достаточно высокой стоимостью.

Особенности монтажа счетчика на стоки

Схема монтажа счетчика на канализацию

Устанавливать счётчики могут только квалифицированные специалисты, так как при нарушении технологических условий показания водомеров не будут считаться достоверными. Это приведет к дополнительным денежным потерям.

Выбранное устройство должно соответствовать типу канализации и диаметру трубы, а также иметь в комплекте необходимые для его эксплуатации блоки.

Требования к установке прибора:

• монтаж производится согласно имеющейся инструкции;
• сечение внутренней полости заполнено жидкостью;
• соблюдены размеры прямых отрезков трубопровода на входе и выходе расходомера;
• устройство правильно расположено внутри сечения труб;
• устанавливают счётчик на прямолинейном участке самотёчной канализации на самом низком уровне с отклонением не более 25 градусов;
• не разрешено производить монтаж вблизи поворотов, на высоких точках и нисходящих участков трубной системы.

Выполнение требований позволит снизить платежи по канализационным стокам. Особенно верно это утверждение для владельцев частных домов. Местоположение устройства должно быть удобным для эксплуатационного обслуживания.

Возможные проблемы с использованием прибора

На форумах озвучены проблемы с использованием водомера РСЛ-212. При установке не считывалась конфигурация, не было возможности зайти в настройку параметров. Ошибка может заключаться в перезаписи настроек первичного измерителя. Устраняется с помощью функции «настройка связи».

При попадании воздуха в сечение устройства показатели искажаются. Отмечается сложность настройки водомеров: два устройства, установленные рядом, часто показывают разные значения.

Стоимость счетчиков на канализацию

Наибольшую популярность приобрели приборы фирмы «Взлет», так как они сертифицированы. Предназначены для использования в безнапорных трубопроводах. Цена на счётчик канализационных стоков Взлёт РСЛ составляет 74000 руб.

Днепр 7.01.11-1 используется в безнапорных коллекторах. Цена: 44000 руб.

ЭХО-Р-02 ультразвуковой расходомер измеряет объём стоков в безнапорных трубопроводах с диаметров от 100 мм и в открытых каналах. Предназначен счётчик для коммерческого учёта. Цена: 45600 руб.

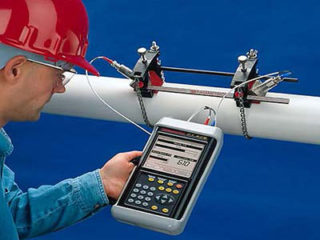

Ультразвуковой портативный водомер АКРОН-01 служит для определения мгновенного значения параметра в напорных канализационных трубопроводах. Цена: 41000 руб.
