Трехфазный электросчетчик для активной

Трехфазный многотарифный счетчик активной и реактивной энергии CE308-C36 СПОДЭС/DLMS

Есть в наличии: 1000 шт.

Производитель: АО «Энергомера»

Модель: CE308-C36 СПОДЭС/DLMS

Подробное описание

Многофункциональный трехфазный счетчик электроэнергии с расщепленной архитектурой. Полностью соответствует требованиям ПАО Россети к приборам учета электроэнергии. Счетчик максимально защищен от хищений электроэнергии и используется в составе АСКУЭ для передачи измеренных параметров в диспетчерский пункт по контролю, учету и распределению электрической энергии.

Технические характеристики

Товарное предложение обновлено Вчера в 23:21

• Телефон: 8 (800) 200-75-27
• Страна: Россия

Отправить сообщениеСообщите, что нашли информацию на сайте «Элек.ру»

• ВКонтакте
• Facebook
• Twitter
• Pinterest

• Пользовательское соглашение
• Политика конфиденциальности
• Обработка персональных данных
• Наши партнеры
• Калькуляторы

• Контакты редакции
• О компании
• Служба поддержки
• Благодарности
• Карта сайта

• Баннерная (медийная) реклама
• Размещение в каталоге компаний
• Публикации
• Готовые медиапланы

• О журнале
• Сотрудничество
• Рекламодателю
• Аудитория

12+. Сетевое издание «Elec.ru». Зарегистрировано Федеральной службой по надзору в сфере связи, информационных технологий и массовых коммуникаций (РОСКОМНАДЗОР). Свидетельство о регистрации серия Эл №ФС77-74766.
Учредитель ООО «Элек.ру». Главный редактор Лобода Дмитрий Игоревич. Контакты редакции: info@elec.ru, +7 (495) 587-40-90. © «ELEC», © «ELEC.RU» — Зарегистрированные товарные знаки.

Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ. © ООО «Элек.ру» 2001—2021 гг.

Электросчетчик СИСТЕМА ОЕ-008 NFH-03 3х230/400В 5-50А (СТ-ЕА05M) активной энергии трехфазный однотарифный

Показать оптовые цены

* Время указано для региона: Украина, Харьков

Условия возврата и обмена

Компания осуществляет возврат и обмен этого товара в соответствии с требованиями законодательства.

Сроки возврата

Возврат возможен в течение 14 дней после получения (для товаров надлежащего качества).

Обратная доставка товаров осуществляется по договоренности.

Компания осуществляет возврат и обмен товаров надлежащего качества и возврата денег за продукцию ненадлежащего качества согласно Закону «О защите прав потребителей». Возврат и обмен товаров возможен в течение 14 дней после получения товара покупателем. Обратная доставка товаров осуществляется по договоренности. Мы обменяем/вернем деньги за 100% исправный товар, если: • товар не был в использовании; • сохранен его товарный неповрежденный незагрязненный вид, его потребительские свойства, пломбы, ярлыки, паспорт, обязательно целая и без надписей упаковка с полной комплектацией, указанной в технической документации (техпаспорте). Мы обменяем/вернем деньги за неисправный товар, во всех случаях, кроме: • если в результате проведения экспертизы будет установлено, что неисправности возникли в результате нарушения покупателем правил пользования и/или правил хранения товара;

Лічильник електроенергії трифазний електронний Система ОЕ-008 Счетчик активной электроэнергии трехфазный электронный однотарифный СИСТЕМА ОЕ-008 NFH-03 3х230/400В 5-50A ( старое наименование СТ-ЕА05М) предназначен для учета активной электроэнергии в трехфазных трехпроводных и четырехпроводных сетях переменного тока при непосредственном включении. Электросчетчики СИСТЕМА ОЕ-008 NFH-03 5-50A (СТ-ЕА05M) могут быть установлены на предприятиях и у бытовых потребителей, в том числе в составе автоматизированных систем контроля и учета электроэнергии.

Лічильник електроенергії трифазний електронний Система ОЕ-008 NFH-03 соответствует ДСТУ IEC 62053-21:2012, СОУ-Н МПЕ 40.1.35.110, поверенный и признан годным к эксплуатации.

Технические особенности электросчетчиков СИСТЕМА ОЕ-008 NFH-03 5-50A (СТ-ЕА05M):

Купить электросчетчик СИСТЕМА ОЕ-008 NFH-03 5-50A (СТ-ЕА05M) в Украине: Киев, Харьков, Львов, Житомир, Черновцы, Геническ – интернет-магазин «ЭлМисто»

Основные технические характеристики электросчетчиков СИСТЕМА ОЕ-008 NFH-03 5-50A (СТ-ЕА05M):

Счетчики электроэнергии СИСТЕМА ОЕ-008 NFH (СТ-ЕА) изготавливаются в двух исполнениях:

1. СИСТЕМА ОЕ-008 NFH-03 5-50A (СТ-ЕА05M) – ток 5-50А, примечание – трех и четырех проводные сети

2. СИСТЕМА ОЕ-008 NFH-01 5-100A (СТ-ЕА08M) – ток 5-100А, примечание – трех и четырех проводные сети

Данный товар также ищут как счетчик электроэнергии СТ ЕА 05М, купить счетчик СИСТЕМА ОЕ-008 NFH-03 5-50A (СТ-ЕА05M), электросчетчик СТЕА05М, цена счетчика СИСТЕМА ОЕ-008 NFH-03 5-50A (СТ-ЕА05M) в Миргороде, стоимость СТЕА05М, лiчильник СИСТЕМА ОЕ-008 NFH-03 5-50A (СТ-ЕА05M)

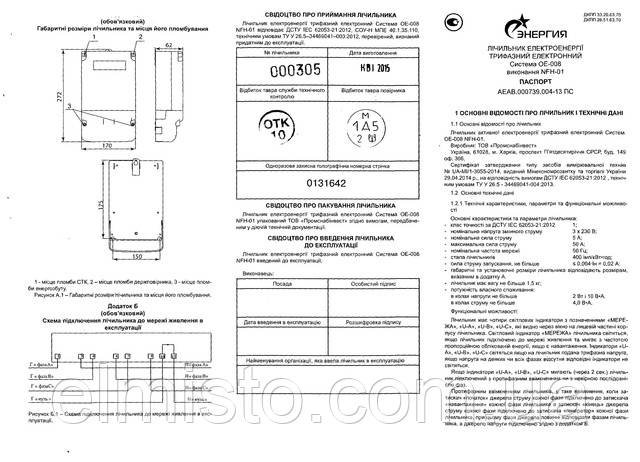

Паспорт электросчетчика СИСТЕМА ОЕ-008 NFH-03 5-50A (СТ-ЕА05M):

Внимание! Все товары, представленные в магазине ЭлМисто, сертифицированы в Украине, проходят техническую проверку на работоспособность и обеспечиваются гарантийным и послегарантийным обслуживанием согласно действующей редакции Закона Украины «О защите прав потребителей». С момента покупки у нас товара мы оказываем всестороннюю техническую, информационную и сервисную поддержку.

Доставка товара производится во все города Украины транспортными компаниями.

ЭлМисто — самый выгодный интернет-магазин электрооборудования по низкой цене.

Заказывайте электросчетчик СИСТЕМА ОЕ-008 NFH-03 5-50A (СТ-ЕА05M) по выгодной цене в Харькове.

Доставка осуществляется в города:
Борисполь, Александрия, Алчевск, Артемовск, Ахтырка, Белая Церковь, Белгород-Днестровский, Бердичев, Бердянск, Боярка, Бровары, Васильевка, Винница, Виноградов, Вишневое, Владимир-Волынский, Вознесенск, Геническ, Глобино, Глухов, Горловка, Днепродзержинск, Днепропетровск, Днепрорудный, Донецк, Дрогобыч, Дружковка, Дубно, Дунаевцы, Енакиево, Желтые Воды, Житомир, Запорожье, Знаменка, Золотоноша, Ивано-Франковск, Измаил, Изюм, Ильичевск, Калуш, Каменец-Подольский, Каменка-Днепровская, Карловка, Каховка, Киев, Кировоград, Ковель, Коломыя, Комсомольск, Конотоп, Константиновка, Коростень, Коростышев, Котовск, Краматорск, Красноармейск, Красноград, Краснодон, Красноперекопск, Кременчуг, Кривой Рог, Кролевец, Кузнецовск, Лисичанск, Лозовая, Лубны, Луганск, Луцк, Львов, Макеевка, Марганец, Мариуполь, Мелитополь, Мена, Миргород, Могилев — Подольский, Мукачево, Надворная, Нежин, Николаев, Никополь, Новая Каховка, Нововолынск, Новоград-Волынский, Обухов, Одесса, Павлоград, Первомайск, Пологи, Полтава, Пирятин, Прилуки, Рава-Русская, Раздельная, Ровно, Ромны, Свердловск, Светловодск, Северодонецк, Славута, Славянск, Смела, Стаханов, Сторожинец, Стрый, Сумы, Тернополь, Токмак, Торез, Ужгород, Умань, Фастов, Харцызск, Харьков, Херсон, Хмельницкий, Хуст, Червоноград, Черкассы, Чернигов, Черновцы, Энергодар, Южноукраинск.

Вы можете посмотреть технические характеристики электросчетчика СИСТЕМА ОЕ-008 NFH-03 5-50A (СТ-ЕА05M) перед оформлением заказа. Также на сайте представлены описание и фото СИСТЕМА ОЕ-008 NFH-03 5-50A (СТ-ЕА05M).

Счетэнергомаш: ООО «Матрица» (Москва)

NP54 5 — трехфазный счетчик

В числе оборудования для систем АСКУЭ компанией «Матрица» выпускается трехфазный счетчик электроэнергии, передающий информацию по электрической сети 0,4 кВ (модели NP542 и NP545) и 6-10 кВ (модель NP 541). Данные устройства предназначены для работы с конечными потребителями («нижний» уровень системы автоматизированного учета) и кроме регистрации потребленной электроэнергии выполняют еще ряд функций.

Учет электроэнергии ведется в соответствии с тарифными планами (возможен учет суточных, зональных и других тарифов). Встроенное отключающее реле позволяет дистанционно управлять потреблением отдельной нагрузки. Кроме учета электроэнергии, счетчики регистрируют информацию о состоянии сети и действиях потребителей.

Все данные автоматически передаются в Центр по силовой сети (PL – power line – магистраль) или по дополнительному каналу связи. У наших технических консультантов можно получить подробную информацию про трехфазный счетчик любой модели и другое оборудование. Также можно ознакомиться с каталогом продукции, который размещен на нашем сайте.

Счётчики предназначены для индивидуальной работы с конечными трёхфазными потребителями в электрораспределительных сетях 0,4 кВ. Счётчики в полной комплектации выполняют следующие основные функции:

ведут автоматический многотарифный учёт потребляемой активной и реактивной электроэнергии

предоставляют возможность удалённого доступа к данным посредством встроенного PLC-модема или дополнительного канала связи

позволяют дистанционно управлять потреблением или питанием отдельной нагрузки с помощью встроенных отключающих реле: основного или/и дополнительного

контролируют дифференциальный ток.

Счётчики поддерживают любой режим работы: как с предоплатой, так и в кредит. Режим работы с предоплатой не требует установки в счётчик специальных карт – вся необходимая информация об оплате электроэнергии поступает в счётчик по каналам связи.

Трехфазные счетчики накапливают, хранят и передают в Центр информацию:

по аварийным состояниям сети

по собственным аварийным состояниям

по действиям потребителя, ведущим к нарушению договора с поставщиком электроэнергии.

Техническое описание трехфазных электросчетчиков активной энергии

Общие сведения, назначение

Для учета электрической энергии, выработанной на станциях и переданной потребителям, применяют счетчики электрической энергии. Их устанавливают на шинах генераторного напряжения, на отходящих линиях и на стороне НН понизительных подстанций потребителей. Для учета активной энергии применяют однофазные типов СО, СОУ или трехфазные индукционной системы типов САЗ (САЗУ), а для реактивной энергии — счетчики типов СР4 (СР4У). В обозначениях счетчиков буквы и цифры означают: С — счетчик, О — однофазный, А — активной энергии, Р — реактивной энергии, У — универсальный, 3 и 4 — для трех- и четырехпроводных сетей.

Технические характеристики

Обмотки счетчиков рассчитаны на включение непосредственна в сеть и через измерительные трансформаторы тока и напряжения. Счетчики для непосредственного включения изготовляются на 5, 10, 20, 30 и 50 А, а через трансформаторы тока — до 2000 А, вторичный номинальный ток счетчика при этом для всех случаев будет 5 А. Номинальные напряжения счетчиков для обмоток непосредственного включения: 127, 220 и 380 В, а через трансформаторы напряжения—100 В. При наличии трансформаторов счетчики можно подключать к шинам станций с рабочими напряжениями 500, 600 В или 3, 6, 10 и 35 кВ.

На однофазных трансформаторных подстанциях мощность 4 — 10 кВ-А, напряжением 6—10/0,23 кВ устанавливают счетчик активной энергии СО2М. Его присоединяют к трансформатору тока, установленному за однофазным трансформатором, поэтому он учитывает всю электроэнергию, проходящую через трансформатор. Счетчик имеет подогрев — тепловое сопротивление ПЭ-75. На однотрансформаторных подстанциях потребителей напряжением 6—10/0,4 кВ, мощностью 100—250 кВ-А устанавливают трехфазные индукционные счетчики активной энергии типов СА4У или СА4И. Счетчики предназначены для четырехпроводной цепи и имеют семь выводов: по два для подключения к каждому из трех трансформаторов тока и один для подключения к нулевому проводу. Такие счетчики устанавливаются со стороны низкого напряжения силового трансформатора до шин, к которым подключены отходящие низковольтные линии, поэтому они учитывают всю электроэнергию, пропускаемую трансформатором.

Счетчики выпускаются, классом точности 2,0 за исключением счетчиков реактивной энергии непосредственного включения, которые имеют класс точности 3,0.

В настоящее время широко стали применяться электронные счетчики.

Рисунок 1 – Счетчик СТК-3

Счетчик СТК-3 (рисунок 1) обеспечивает учет электрической энергии на энергетических обьектах, на промышленных предприятиях, в коммунально-бытовом секторе в условиях применения дифференцированных во времени тарифов на электрическую энергию.

Таблица 1 – Технические характеристики счетчика СТК-3

Частота измерительной сети, Гц 50
Порог чувствительности, мА от 4
Полная потребляемая мощность параллельной цепи, В•А до 3,6
Полная потребляемая мощность последовательной цепи, В•А до 0,3
Передаточное число импульсного телеметрического выхода, имп/кВар•ч от 1000 до 100000
Число телеметрических выходов 1,2,4
Масса, не более, кг 2,8
График нагрузки по каждому квадранту, количество точек учета 2160
Цифровой интерфейс RS 485
Система самодиагностики есть
Габаритные размеры, «Энергия 8», «СТК3-»мм 330х170х70
Габаритные размеры, СТК1-10 200х130х80
Период интегрирования 1,3,5,10,30,60
Количество сезонов до 12
Количество временных зон по каждому сезону 6
Номинальное напряжение U, В 57,7, 100, 220, 380
Номинальный (максимальный) ток, A 1(1,5), 5(7,5),
10(40), 40(100)
Число коммутируемых выходов до 4-х
Скорость передачи данных по RS 485 до 19200 бод
Межпроверочный интервал 6 лет
Относительная влажность воздуха при 30°С до 90%
Атмосферное давление от 70 до 106,7 кПа

Счетчик ватт-часов статический электронный трехфазный СТЭ-1.00 предназначен для измерения и учета активной энергии в трехфазных трех- и четырехпроводных цепях переменного тока и для работы в автоматизированных системах контроля и управления потреблением электроэнергии. Технические характеристики счетчика приведены в таблице 2

Таблица 2 – Технические характеристики счетчиков СТЭ-1.00

Класс точности 1
Номинальное напряжение Uном 3х220/380 В
Установленный рабочий диапазон напряжения, % Uном 90-110
Предельный рабочий диапазон напряжения, % Uном 80-115
Номинальное (максимальное) значение тока 5 (50) А
Номинальное значение частоты 50 ± 2,5 Гц
Чувствительность счетчика 12,5 мА
Передаточное число основного передаточного устройства (испытательного входа):
в основном режиме (А) 550 имп./кВт*ч
в режиме поверки (В) 64000 имп./кВт*ч
Мощность, потребляемая каждой параллельной цепью счетчиков при номинальном напряжении и номинальной частоте
активная не более 2 Вт
полная 10 В*А
Полная мощность, потребляемая каждой последовательной цепью счетчиков при номинальном напряжении и номинальной частоте не более 0,5 Вт
Температура окружающего воздуха от -40°С до +55 °С
Масса счетчика не более 2,5 кг
Габаритные размеры 240 х 196 х 69,5 мм
Установочные размеры 215 х 155 мм

1.3 Устройство и принцип действия

Конструктивно механизм счетчика монтируется на литой стойке, расположенной в прямоугольном стальном или пластмассовом цоколе, закрывается пластмассовой крышкой. Универсальные счетчики имеют на лицевой стороне крышки съемный щиток и устройство для его опломбирования.

Рисунок 2 – Схема счетчика трехфазного тока

Индукционные приборы действуют на принципе вращающегося магнитного поля и могут работать только в цепях переменного тока. Их применяют в качестве ваттметров и счетчиков электрической энергии.

Схема счетчика трехфазного тока показана на рисунке 2. Через зазор магнитопровода специальной конструкции, создающего магнитное поле, проходит край алюминиевого диска, расположенного на вертикальной оси. Одна из катушек подключена к напряжению, через другую проходит ток цепи. Поле, создаваемое магнитопроводом, наводит в диске вихревые токи. Взаимодействие вихревых токов с магнитным полем создает вращающий момент, заставляя вращаться диск. Тормозной момент возникает в результате того,что край диска проходит через полюса постоянного магнита.

Вращение оси счетчика передается при помощи шестерен счетному механизму.
