Управляемый импульсный стабилизатор тока

Регулируемый импульсный стабилизатор

Регулируемый импульсный стабилизатор представляет собой полноценный исполнительный модуль импульсного регулятора напряжения. Он может работать как независимый стабилизатор или как элемент питания в мастерской. Им можно управлять дистанционно подача напряжения 5В на соответствующий разъем отключит стабилизатор. Рекомендации, устройство рекомендуется для питания электронных устройств и для использования в мастерской.

Но, конечно, стабилизатор не совсем подойдет для использования в качестве источника питания для какой-либо высокочувствительной аппаратуры. Настраиваемые параметры напряжение и ток могут незначительно влиять друг на друга. Кроме того, выходное напряжение может содержать переменную составляющую, которая увеличивается с увеличением мощности нагрузки.

Регулируемый импульсный стабилизатор будет идеальным в тех случаях, когда из-за значительных потерь мощности невозможно использовать линейный стабилизатор и высокая точность параметров не требуется, например, напряжение питания 24 В и требуемое выходное напряжение 12 В и ток 4 … 5 А для питания электродвигателя или проверке светодиодных лент.

Схема регулируемый импульсный стабилизатор показана на рисунке в тексте статьи. Основой стабилизатора является микросхема TL494. Элементы C13, R14 устанавливают рабочую частоту внутреннего генератора около 77 кГц. Первый компаратор вместе с элементами R7, R8, R9, R15, R16 и C14 составляют схему стабилизации выходного напряжения, значение которой регулируется потенциометром P2.

Второй компаратор с элементами R10, R11, R12, R21 и R22 составляет схему регулятора тока, значение которой задается потенциометром P1. Разъем POW позволяет питать блок управления и блок питания от одного и того же напряжения (короткое замыкание 1-2), или позволяет питать блок управления от внешнего источника, мы подключаем его к контактам 2-3 (2 плюс, 3 заземление). Это напряжение должно быть в диапазоне 8 … 40 В.

Разъем CTRL позволяет отключить стабилизатор путем подачи напряжения 5В на контакт 2. Разъем VALUE используется для подключения потенциометров управления, как показано на схеме. Элементы T1, D1, L1 и C5 образуют типичный понижающий импульсный преобразователь. Другие элементы фильтруют входные и выходные напряжения. Трудно получить нижний диапазон регулировки тока (0 … 0,5 А), поэтому практический диапазон регулировки составляет 0,5 А … 5 А. Печатная плата показана на рисунке.

Стабилизатор питается напрямую от трансформатора. Оптимальным для этого питания напряжение вторичной обмотки должно быть 24В переменного напряжения и мощность 150 Вт. Но лучшее решение трансформатор с двумя обмотками 24В. Трансформатор с одной обмоткой должен быть подключен согласно схеме. Не забудьте сделать перемычку согласно потребляемого тока, соединяющую клеммы Т1 и Т2. Для трансформатора с двумя обмотками подключите средний вывод обмоток к клемме Т2 и оставьте клемму Т1 свободной.

После первого запуска мы должны установить максимальное напряжение 25В с помощью потенциометра R7 и максимальный ток с помощью потенциометра R10. Потенциометр R22 настроен таким образом, чтобы обеспечить равномерное регулирование тока во всем диапазоне вращения потенциометра P1. Если мы используем стабилизатор при длительных высоких нагрузках, то обязательно должны использовать вентилятор, например, 10 × 10. Стабилизатор при большой токовой нагрузке может начать «пищать» — это естественный симптом.

Управляемый импульсный стабилизатор тока

Изобретение относится к электротехнике и может быть использовано в системах управления электрическими дизель-генераторами, в частности в управлении электромагнитным регулятором подачи топлива.

Известен способ управления импульсным стабилизатором тока (RU 2366067 C1, H02M 3/335, опубл. 27.08.2009), заключающийся в том, что измеряют текущее значение стабилизируемого тока, сравнивают его с заданным значением, формируют ШИМ-сигнал управления инвертором, трансформируют переменное напряжение с выхода инвертора, выпрямляют и сглаживают выходной ток, для снижения требований к электрической прочности изоляции датчика и повышения стабильности выходного тока выделяют амплитуду переменного тока перед трансформацией и только затем сравнивают ее с заданным значением.

Известный способ не позволяет динамически корректировать параметр скважности управляющего сигнала в условиях изменения режима нагрузки, что ограничивает возможности по улучшению и достижению высокой точности управления стабилизатором постоянного тока.

Известен высокоточный способ управления импульсным стабилизатором тока (RU 2420853 C1, H02M 3/335, опубл. 10.06.2011), выбранный в качестве прототипа, заключающийся в том, что измеряют текущее значение тока непосредственно в цепи нагрузки, оцифровывают его и сохраняют в памяти микроконтроллера, вычисляют программным способом скважность ШИМ-сигнала одновременно по последовательности сохраненных значений и заданному значению тока и только после этого формируют ШИМ-сигнал управления инвертором, а затем выпрямляют и сглаживают выходной ток.

Недостатком известного способа управления является низкое быстродействие, так как время формирования управляющего сигнала ШИМ-контроллера ограничено временем измерения тока нагрузки аналого-цифровым преобразователем и временными параметрами микроконтроллера.

Технический результат заявляемого изобретения заключается в повышении быстродействия и точности управления импульсным стабилизатором тока нагрузки за счет формирования сигнала управления инвертором быстродействующей цепью обратной связи.

Для достижения указанного технического результата в основу способа управления импульсным стабилизатором тока был заложен метод с использованием частотно-импульсной модуляции сигнала управления инвертором. Заявляемый способ заключается в том, что измерение текущего значения стабилизируемого тока производят непосредственно в цепи нагрузки, оцифровывают и сохраняют в памяти микроконтроллера, а затем выпрямляют и сглаживают выходной ток. При этом измеряемое текущее значение стабилизируемого тока сравнивают усилителем рассогласования с величиной требуемого тока, устанавливаемой микроконтроллером при помощи встроенного в него цифроаналогового преобразователя. Требуемую частоту следования импульсов для управления инвертором устанавливают при помощи генератора, управляемого усилителем рассогласования, обеспечивая таким образом быстродействующую обратную связь регулирования тока нагрузки и, как следствие, более высокую точность в условиях динамических изменений нагрузки и входного питающего напряжения. При этом фиксируемую длительность импульса определяют формирователем импульса, который запускают в начале каждого периода частоты генератора.

На фигуре показана структурная схема импульсного стабилизатора тока, реализующего данный способ управления.

На фигуре показано:

1 — входной фильтр;

4 — выходной фильтр;

8 — микроконтроллер (МК);

9 — усилитель рассогласования;

10 — генератор, управляемый напряжением;

11 — формирователь импульсов.

Технический результат достигается следующим образом.

Входной фильтр 1 сглаживает пульсации от нестабилизированного источника напряжения (на фигуре не указан). Инвертор 2 пропорционально скважности управляющего сигнала формирует на выходе импульсный ток, который поступает непосредственно на выпрямитель 3. Выпрямитель 3 преобразует импульсный ток с выхода инвертора 2 в постоянный, который затем сглаживается с помощью выходного фильтра 4 и подается в нагрузку 7, в цепи которой последовательно включен прецизионный низкоомный шунт 5.

Действующее значение тока нагрузки, измеряемое шунтом 5, через предусилитель 6 поступает на отрицательный вход усилителя рассогласования 9 и аналого-цифровой преобразователь, встроенный в микроконтроллер 8. При помощи цифроаналогового преобразователя, встроенного в микроконтроллер 8, задают требуемое значение тока нагрузки, и подают это значение на положительный вход усилителя рассогласования 9. Требуемое и действующее значения тока нагрузки сравнивают усилителем рассогласования 9, управляющим по цепи быстродействующей обратной связи генератором 10, изменяя при этом частоту сигнала управления формирователем импульсов 11, который запускают в начале каждого периода частоты генератора 10. При этом ширина импульса, определяемая формирователем импульсов 11, сигнала управления инвертором 2 остается фиксированной.

Измеренное аналого-цифровым преобразователем, встроенным в микроконтроллер 8, действующее значение тока нагрузки анализируется микроконтроллером 8, после чего микроконтроллер 8 в соответствии с алгоритмом принимает решение об изменении требуемого значения тока нагрузки на выходе цифроаналогового преобразователя, встроенного в микроконтроллер 8. Таким образом, на микроконтроллер 8 возложена лишь низкочастотная задача при формировании сигнала управления инвертором 2 — определение требуемого значения тока нагрузки.

Функциональные блоки устройства для реализации заявляемого способа управления, представленные на фигуре, могут быть выполнены на следующих элементах. Инвертор 2 может быть выполнен на основе топологии SEPIC-преобразователя и реализован на дросселе с индуктивностью 100 мкГн, конденсаторе CKG45NX5R1H106M TDK, МДП-транзисторе с n-каналом BUK965R8-100E NXP, драйвере управления затвором MIC4452YM Micrel, трансформаторе с коэффициентом передачи, равным единице, и индуктивностью, равной 100 мкГн. Формирователь импульсов 11 может быть реализован микросхемой 74VHC221AMTC Fairchild Semiconductor. Генератор, управляемый напряжением 10 может быть реализован микросхемой LTC1799IS5#PBF Linear Technology. Усилитель рассогласования 9 может быть реализован микросхемой AD8226BRMZ Analog Devices. Выпрямитель 3 может быть реализован диодом Шоттки V10P10-M3/86A Vishay General Semiconductor, а выходной фильтр 4 — конденсатором CKG45NX5R1H106M TDK. Шунт 5 может быть реализован резистором WSL2512R0249FEA Vishay Dale, сигнал с которого поступает на предусилитель 5, который может быть выполнен микросхемой AD8218BRMZ Analog Devices. В качестве микроконтроллера 8 может быть выбрана микросхема MSP430F5359IPZ Texas Instruments. Нагрузкой 7 является электромагнит.

Таким образом, установка требуемой частоты следования импульсов для управления инвертором 2 при помощи генератора 10, управляемого усилителем рассогласования 9, который сравнивает текущее измеренное и требуемое значения стабилизируемого тока, оставляя при этом фиксированную длительность импульса, позволяет обеспечить высокое быстродействие и точность формирования требуемого тока нагрузки.

Способ управления импульсным стабилизатором тока, заключающийся в том, что измерение текущего значения стабилизируемого тока производят непосредственно в цепи нагрузки, оцифровывают и сохраняют в памяти микроконтроллера, выпрямляют и сглаживают выходной ток, отличающийся тем, что измеренное текущее значение стабилизируемого тока сравнивают усилителем рассогласования с величиной требуемого тока, устанавливаемой микроконтроллером при помощи встроенного в него цифро-аналогового преобразователя, устанавливают требуемую частоту следования импульсов при помощи генератора, управляемого усилителем рассогласования, при этом фиксируемую длительность импульса определяют формирователем импульса, который запускают в начале каждого периода частоты генератора для управления инвертором.

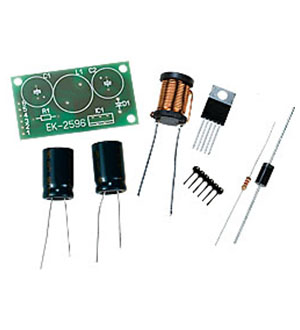

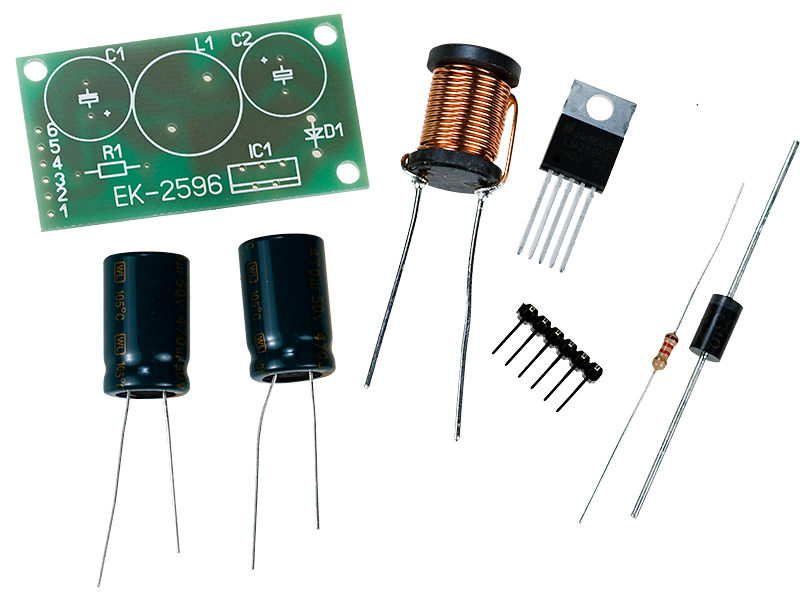

EK-2596KIT, 3А, 1-40В регулируемый импульсный стабилизатор

Информация для заказа
Номенклатурный номер 515243996

Характеристики

Цены указаны с учетом НДС со склада в Москве

• Документация

Поиск документации на EK-2596KIT

Представленная техническая информация носит справочный характер и не предназначена для использования в конструкторской документации. Для получения актуализированной информации отправьте запрос на адрес techno.ru

Если в вашем рабочем арсенале уже есть цифровой вольтметр EK-2501, полезным устройством может оказаться и EK-2596, который позволит создать регулируемый источник напряжения с цифровым индикатором. Модуль может работать в режиме стабилизатора тока для зарядки аккумуляторов, питания портативных устройств и др. Выходное напряжение 1-40 В, выходной ток 3 А, частота преобразования 150 кГц.

Посмотреть еще

• Другие товары этого производителя: электронные конструкторы Ekits
• Вся продукция производителя Ekits
• Посмотреть все Электронные модели, игрушки
• Справочник корпусов компонентов
• Посмотреть и скачать электронный каталог
• Посмотреть новинки продукции

Нужна помощь в выборе продукции или подборе аналога?
Обратитесь к нашему консультанту webmaster@platan.ru

Указано наличие на складе. Цены даны с учетом НДС. Приведенная информация носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ. При заказе товара через сайт Вам будет выставлен счет на оплату в режиме онлайн, товар по фиксированной цене забронирован на 3 рабочих дня.

Оплатить товар можно:

• Банковским переводом
• Электронными деньгами Яндекс.Деньги
• Наличными при получении товара (для клиентов из Москвы и Санкт-Петербурга)
• Наличными через офисы Евросеть, Связной или через любой платежный терминал, принимающий Яндекс.Деньги
• Пластиковой картой Visa/MasterCard (кроме клиентов из Санкт-Петербурга)

Мы работаем с разными грузовыми компаниями:

• экспресс-доставка Major Express
• Деловые линии
• ТК Энергия
• почта России
• терминалы доставки InPost

Забрать заказ можно в наших офисах:

• Москва, м.Молодежная, ул.Ивана Франко, д.40, стр.2 (через 2 раб.дня)
• Москва, м.Электрозаводская, Семеновская наб., д.3/1, к.5 (через 2 раб.дня)
• С.-Петербург, ул.Зверинская, д.44 (через 5 раб.дней)

Платан проводит строгую политику в области качества поставляемой продукции:

• мы являемся официальным дистрибьютором более 20 мировых производителей комплектующих
