Устройство счетный механизм электросчетчика

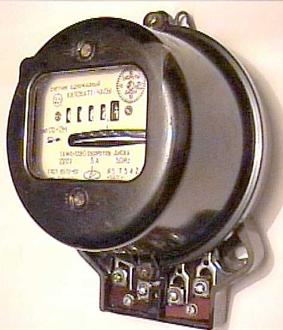

Корпус электросчетчика состоит из пластмассового цоколя (1), к которому стяжными винтами (2) крепится пластмассовый кожух (3).

На лицевой части кожуха имеется проем, закрытый герметично закрепленным смотровым стеклом (4).

Кожух электросчетчика устанавли-вается на цоколь направляющими отметками в виде прямоугольных штампо-ванных выпуклостей (5) вверх.

Подвижная часть счетчика представляет собой алюминиевый диск, залитый на дюралюминиевой оси (6). Видимое движение подвижной части происходит слева направо. Передача движения диска осуществляется на отсчетное устройство счетного механизма через передающую шестерню (7).

Параллельная цепь состоит из П-образного сердечника и Т-образной перемычки (8), на которую одета катушка напряжения (9). Соединение катушки напряжения с сетью выполняется через шунтовую перемычку (10).

Последовательная цепь (токовая катушка) состоит из П-образного сердечника и катушки(11).

На паспортной табличке (щитке) нанесена в графической форме вся необходимая информация о данном типе счетчика.

Паспортная табличка крепится двумя винтами с шайбами к шасси счетного механизма.

На паспортной табличке имеется стрелка счетчика частоты вращения (12) (указатель оборотов диска) один оборот которой соответствует 40 оборотам диска.

На диске нанесены — стробоскопические знаки (13) и цветовое пятно для отсчета частоты вращения диска (14).

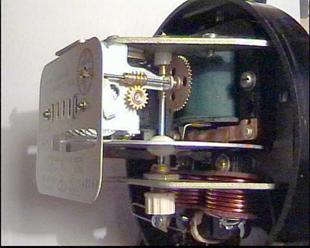

Счетный механизм (Ил.7) состоит из отсчетного устройства роликового типа (15), с пятью барабанчиками, четыре из которых — прерывистого действия. Барабанчики удерживаются в обойме (16) на оси (17).

Передача движение от шестерни (7) на цифровые барабаны осуществляется через червяк (18) и шестерню (19) на шестеренку (20).

Трибки (21) управляют перемещением роликовых барабанов, выводя цифровые значения в окнах щитка (паспортной таблички) на полный размер.

Планки (22), расположенные по обе стороны обоймы, удерживают оси, на которых находятся ролики цифровых барабанов (15) и трибки (21)

Ил.4. Счетчики с указанными характеристиками не имеют защиты против обратного хода диска

Детали счетного механизма . Крепление деталей внутри электросчетчиков должно быть жестким, кроме вращающихся элементов (к ним относятся диск и вращающиеся детали счетного механизма). Сам счетный механизм так же имеет жесткое крепление на двух винтах.

Сцепление шестеренок счетного механизма с червяком на оси диска устанавливается при регулировке электросчетчиков в лабораторных условиях, и оно должно иметь зацепление, составляющее 2З величины зубцов шестеренок счетного механизма.

Современные модели счетчиков имеют превентивные устройства в виде стопоров обратного хода диска и реверсивные счетные механизмы .

Счетный механизм счетчика оборудован стопором обратного хода. При наличии такого обозначения, счетный механизм снабжен стопором и потому движение диска в обратном положении невозможно. Если же диск вращается в обратную сторону, – значит, стопор сломан.

Реверсивный счетный механизм. При вращении диска как слева направо, так и справа налево, счетный механизм будет учитывать расход с нарастанием. Если же при вращении диска в обратном направлении показания будут уменьшаться, — это значит, что реверсивный механизм искусственно испорчен.

57032-14: Счетчики воды универсальные ПУЛЬС

Счетчики воды универсальные «ПУЛЬС» (далее — счетчик) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводам систем горячего и холодного водоснабжения.

Производитель / Заявитель

ООО «Аква-С», г.Реутов

Скачать

Применение

Счетчики воды универсальные «ПУЛЬС» (далее — счетчик) предназначены для измерений объема холодной питьевой воды по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводам систем горячего и холодного водоснабжения.

Подробное описание

Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.

Поток воды попадает в корпус счетчика через входной патрубок, проходит через фильтр и далее поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка, на оси которой установлен магнит ведущей части магнитной муфты. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчика. Вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Счетный механизм находится в герметичной капсуле и отделен от измеряемой среды немагнитной средоразделительной мембраной, зафиксированной прижимной гайкой через уплотнительные прокладки. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитными кольцами. Корпус счетчика соединяется со счетным механизмом посредством пластмассового кольца.

Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объем, прошедшей через счетчик, воды в м3. Индикаторное устройство счетного механизма имеет восемь роликов и один стрелочный указатель для регистрации объема в м3.

Показания объема воды считывается с индикаторного устройства счетного механизма. Индикаторное устройство счетного механизма имеет звездочку, обеспечивающую повышение разрешающей способности счетчика при его поверке на установках с автоматическим съемом сигнала.

Счетчики изготовлены из коррозионно-устойчивых материалов. Детали соприкасающиеся с водой, изготовлены из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.

Для передачи результатов измерения объема воды во внешние информационные системы счетчики должны иметь возможность комплектоваться импульсным выходом (сухой контакт).

Изготавливаются следующие модели счетчиков:

— «ПУЛЬС»-15У-80 — счетчики с длиной 80 мм;

— «ПУЛЬС»-15УИ-80 — счетчики с длиной 80 мм и укомплектованные импульсным выходом;

— «ПУЛЬС»-15У-110 — счетчики с длиной 110 мм;

— «ПУЛЬС»-15УИ-110 — счетчики с длиной 110 мм и укомплектованные импульсным выходом.

Общий вид и схема пломбировки счетчиков показан ы на рисунках 1 и 2.

Рисунок 1 — Общий вид счетчиков Рисунок 2 — Схема пломбировки счетчиков

Технические данные

Таблица 1 — Метрологические и технические характеристики

Устройство счетный механизм электросчетчика

НАЗНАЧЕНИЕ

Счетчики предназначены для учета активной электроэнергии по модулю в двухпроводных сетях переменного тока частотой 50 Гц.

Счетчики могут использоваться автономно или в составе автоматизированных систем по сбору и учету информации о потребленной электроэнергии с заранее установленной программой, а также возможностью установки (коррекции) в счетчиках временных и сезонных тарифов. Контроль за потреблением электроэнергии может осуществляться автоматически при подключении счетчиков к информационным или телеметрическим цепям системы энергоучета (АСКУЭ).

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

• Интерфейсы связи – оптопорт и RS-485, поддерживающие ASCII символьный протокол.
• Энергонезависимая память
• Жидкокристаллический индикатор.
• Импульсный выход.
• Функция управления нагрузкой (сигнал).
• В качестве датчиков тока – шунт.
• Две электронные пломбы.
• Повышенная надежность от несанкционированного доступа (два уровня доступа – групповые и индивидуальные пароли; возможность фиксации даты и времени последнего отключения электросчетчика от сети питания, последнего включения электросчетчика).

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Счетчики электроэнергии имеют возможность считывания следующих параметров:

• потребленной по тарифам активной электроэнергии;
• потребленной по тарифам активной электроэнергии за каждый месяц года;
• тарифного расписания;
• текущего времени и текущей даты.

Тарификация и архивы учтенной энергии
Счетчики ведут многотарифный учет электроэнергии в четырех тарифных зонах. Тарификатор счетчиков использует расписание до 32 исключительных дней (праздничных и перенесенных).
Счетчики ведут следующие архивы тарифицированной учтенной электроэнергии:

• значения учтенной активной электроэнергии нарастающим итогом с момента изготовления по всем тарифам;
• значения учтенной активной электроэнергии на начало каждого месяца по всем тарифам в течение двадцати четырех месяцев;
• значения учтенной активной электроэнергии каждого получаса месяца в течение двух месяцев.

Журналы
Счетчики ведут журналы событий.
В журналах событий фиксируются времена начала/окончания следующих событий:

• время включения/отключения питания (32 события);
• время открытия и закрытия канала на запись (32 события);
• время и дата до и после коррекции (32 события);
• время и дата открытия и закрытия клеммной крышки (32 события);
• время и дата открытия и закрытия крышки электросчетчика (32 события);

Профили мощности нагрузки
Счетчики ведут профиль мощности со временем интегрирования 30 минут для активной электроэнергии и максимальной активной мощности.

• сигнала превышения программируемого порога мощности;
• сигнала контроля точности хода встроенных часов;
• сигнала управления нагрузкой по программируемым критериям.

Устройство индикации
В качестве счетного механизма электросчетчики имеют жидкокристаллические индикаторы (ЖКИ), осуществляющие циклическое отображение следующей информации:

• текущего значения электроэнергии по тарифам;
• суммарного значения накопленной электроэнергии по тарифам;
• даты и времени;
• текущей активной мощности (справочно);
• заданного лимита мощности;
• энергии с начала текущего получаса;
• действующего тарифа.

Счетчики имеют кнопку для управления режимами индикации.

Интерфейсы связи
Счетчики, в зависимости от модификации, имеют независимый интерфейс связи: оптический интерфейс и интерфейс RS-485, которые поддерживают ASCII символьный протокол.
Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой по команде оператора (три уровня доступа).
Скорость обмена по последовательному порту, 9600 бод (бит/сек).
Формат данных: 1 стартовый бит, 8 бит данных, 1 стоповый бит.

Счетчики обеспечивают регистрацию и хранение в энергонезависимой памяти:

• значения учтенной активной электроэнергии нарастающим итогом с момента изготовления по всем тарифам;
• значения учтенной активной электроэнергии на начало каждого месяца по всем тарифам в течение двадцати четырех месяцев;
• значения учтенной активной электроэнергии каждого получаса месяца в течение двух месяцев;
• значение учтенной активной электроэнергии на начало суток в течении 45 суток;
• времени включения/отключения питания;
• времени открытия и закрытия канала на запись;
• времени и даты до и после коррекции;
• времени и даты открытия и закрытия крышки клеммной колодки и крышки корпуса электросчетчика.

Счетчики имеют возможность записи тарифных зон суток, текущего времени, дня недели, числа, месяца, года, лимитов электроэнергии и мощности, категории потребителя.
Счетчики имеет возможность считывания:

• потребленной по тарифам энергии за сутки;
• потребленной по тарифам энергии за каждый месяц года;
• тарифного расписания;
• текущего времени и текущей даты.

Защита от несанкционированного доступа
Кроме механического пломбирования в электросчетчиках предусмотрено электронное пломбирование клеммной крышки и крышки. Электронные пломбы работают как во включенном, так и в выключенном состоянии электросчетчиков. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий, без возможности инициализации журналов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Счётчик электрической энергии

Счётчик электрической энергии (электрический счётчик) — прибор для измерения расхода электроэнергии переменного или постоянного тока (обычно в кВт·ч или А·ч).

Содержание

• 1 История
• 2 Принцип работы
• 3 Виды и типы
• 4 См. также
• 5 Примечания
• 6 Литература
• 7 Ссылки

История [ править ]

История создания счётчиков связана с изобретениями электротехнических устройств XIX века. Самые разные исследователи независимо и беспрестанно изучали электромагнетизм, внося собственную лепту в создание и последующее развитие счётчиков электроэнергии. Вот лишь некоторые этапы продолжительного пути развития. Всплеск теоретических открытий в области явлений, устанавливающих связь между магнитными и электрическими свойствами вещества, уже в 1-й половине XIX века.

Во второй половине XIX века к авторам теоретических трудов присоединились практики. В течение непродолжительного периода времени были изобретены гидротурбина, счётчик, трансформатор тока, электродвигатель, динамо-машина, электрическая лампа. Как считали первооткрыватели, само время дарило просветление, позволяя почти в одно и то же время свершаться схожим открытиям в противоположных концах света. В этом был, к примеру, уверен создатель индукционного электрического счётчика Отто Титус Блати, венгр по происхождению, который также являлся соизобретателем трансформатора. Аньош Йедлик и Вернер фон Сименс, каждый в своё время, придумали динамо-машину. Что, в свою очередь, позволило превратить электричество в коммерческий продукт массового спроса. Развитие систем освещения потребовало применения устройств измерения и стандартизации учёта электроэнергии.

Развитие систем передачи электроэнергии по пути создания систем высокого напряжения тормозилось главным недостатком цепей постоянного тока — невозможностью преобразования одного уровня напряжения в другой. И давний спор сторонников распределительных сетей постоянного и переменного тока окончательно решился в пользу последних; этому также способствовало изобретение трансформатора (1885 год). Попытки решить задачу учёта электрической энергии переменного тока привели к целому ряду открытий. Созданию индукционных счётчиков электроэнергии предшествовало обнаружение эффекта вращающегося магнитного поля (Никола Тесла — 1883 год, Галилео Феррарис [1] — 1885 год, Оливер Шелленбергер — 1888 год). Первый счётчик электроэнергии для переменного тока разработан Оливером Б. Шелленбергером в 1888 году. Уже в 1889 году запатентован «Электрический счётчик для переменных токов» венгра Отто Титуц Блати (для компании «Ganz»). А в 1894 году Шелленбергер по заказу компании Westinghouse создал индукционный счётчик ватт-часов. Счётчик ватт-часов активной энергии переменного тока типа «А» появился в 1899 году, создатель Людвиг Гутман. Был дан старт непрерывным усовершенствованиям индукционных счётчиков электроэнергии. Счётчики, берущие начало от счётчика Блати и индукционных счётчиков Феррариса, вследствие великолепной надёжности и малой себестоимости, до сих пор массово изготовляются, именно с их помощью производят большую часть измерений электроэнергии.

Современный многотарифный счётчик

Устройство классического электросчётчика

Счётчики электроэнергии с АСКУЭ (особенностью таких счётчиков является подключение дополнительного кабеля для передачи данных на частоте 30-70 кГц)

Принцип работы [ править ]

Для учёта активной электроэнергии переменного тока служат индукционные одно- и трёхфазные приборы, для учёта расхода электроэнергии постоянного тока (электрический транспорт, электрифицированная железная дорога) — электродинамические счётчики. Число оборотов подвижной части прибора, пропорциональное количеству электроэнергии, регистрируется счётным механизмом.

В электрическом счётчике индукционной системы подвижная часть (алюминиевый диск) вращается во время потребления электроэнергии, расход которой определяется по показаниям счётного механизма. Диск вращается за счёт вихревых токов, наводимых в нём магнитным полем катушки счётчика, — магнитное поле вихревых токов взаимодействует с магнитным полем катушки счётчика.

Принцип устройства счетчика [исторически] заключается в том, что создают два тока. Один из них течёт в цепи, параллельной нагрузке, а другой – в цепи тока нагрузки. Эти два тока протекают в катушках, надетых на железные сердечники, их так и называют: «вольтова катушка» и «амперова катушка». Переменный ток намагничивает железные сердечники. Так как ток переменный, то полюсы электромагнитов всё время меняются. Между ними как бы бежит магнитное поле. Катушки располагают так, чтобы бегущее магнитное поле, создаваемое обеими катушками, образовывало в теле диска вихревые токи. Направление этих вихревых токов будет таково, что бегущее магнитное поле потянет за собой диск.

Быстрота вращения диска будет зависеть от величин токов в обеих катушках. Скорость вращения, как можно показать точными расчётами, будет пропорциональна произведению силы тока на напряжение и на косинус фазового сдвига, иными словами – потребляемой мощности. С помощью простых механических приёмов вращающийся диск связывают с цифровым показателем.

В электрическом счетчике электронного типа переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии.

Виды и типы [ править ]

Счетчики электроэнергии можно классифицировать по типу измеряемых величин, типу подключения и по типу конструкции.

По типу подключения все счетчики разделяют на приборы прямого включения в силовую цепь и приборы трансформаторного включения, подключаемые к силовой цепи через специальные измерительные трансформаторы.

По измеряемым величинам электросчетчики разделяют на однофазные (измерение переменного тока 220 В, 50 Гц) и трехфазные (380 В, 50 Гц). Все современные электронные трехфазные счетчики поддерживают однофазный учёт.

Также существуют трехфазные счетчики для измерения тока напряжением в 100 В, которые применяются только с трансформаторами тока в высоковольтных (напряжением выше 660 В) цепях.

По конструкции: индукционным (электромеханическим электросчетчиком) называется электросчетчик, в котором магнитное поле неподвижных токопроводящих катушек влияет на подвижный элемент из проводящего материала. Подвижный элемент представляет собой диск, по которому протекают токи, индуцированные магнитным полем катушек. Количество оборотов диска в этом случае прямо пропорционально потребленной электроэнергии.

Индукционные (механические) счётчики электроэнергии постоянно вытесняются с рынка электронными счетчиками из-за отдельных недостатков: отсутствие дистанционного автоматического снятия показаний, однотарифность, погрешности учёта, плохая защита от краж электроэнергии, а также низкой функциональности, неудобства в установке и эксплуатации по сравнению с современными электронными приборами. Индукционные счетчики хорошо подходят для квартир с низким энергопотреблением.

Электронным (статическим электросчетчиком) называется электросчетчик, в котором переменный ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. То есть измерения активной энергии такими электросчетчиками основаны на преобразовании аналоговых входных сигналов тока и напряжения в счетный импульс. Измерительный элемент электронного электросчетчика служит для создания на выходе импульсов, число которых пропорционально измеряемой активной энергии. Счетный механизм представляет собой электромеханическое (имеет преимущество в областях с холодным климатом, при условии установки прибора на улице) или электронное устройство, содержащее как запоминающее устройство, так и дисплей. Электронные счетчики хорошо подходят для квартир с высоким энергопотреблением и для предприятий.

Основными достоинствами электронных электросчетчиков является возможность учёта электроэнергии по дифференцированным тарифам (одно-, двух- и более тарифный), то есть возможность запоминать и показывать количество использованной электроэнергии в зависимости от запрограммированных периодов времени, многотарифный учёт достигается за счет набора счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам. Электронные электросчетчики имеют больший межповерочный период (4-16 лет).

Гибридные счётчики электроэнергии — редко используемый промежуточный вариант с цифровым интерфейсом, измерительной частью индукционного или электронного типа, механическим вычислительным устройством.
