Виды электросчетчик для квартиры

Какой счетчик электроэнергии поставить в дом и квартиру: краткий обзор видов и чек-лист по выбору

Потребление электроэнергии в быту с каждым годом увеличивается, ведь количество мощной бытовой техники в домах не уменьшается, а только растет. Чтобы ежемесячные платежки не били по карману слишком сильно, надо точно знать, какой счетчик электроэнергии лучше выбрать для квартиры или для дома. Разберемся, как сделать это правильно.

Все о выборе счетчика электрической энергии

Когда надо менять электросчетчик

Замена устройства учета — хлопотное и достаточно затратное мероприятие. Владельцу нужно приобрести оборудование, оплатить услуги по его установке и опломбированию. Понятно, что без необходимости делать это нет никакого желания.

Поводы для замены:

• Поломка электросчетчика.
• Окончание срока поверки.

В последнем случае возможно продление использования оборудования, но его придется демонтировать и отправить на повторную поверку. После получения подтверждения, что расходомер работает нормально, его ставят на место и опломбируют. Замены проводятся и по другим причинам. Например, если владелец квартиры хочет перейти на дифференцированный учет электроэнергии. Тогда придется установить многотарифный прибор.

Как выбрать счетчик электроэнергии по важным критериям

Выпускается большое количество разновидностей оборудования учета электричества. Мы выделили семь критериев, которые помогут определить, какой поставить счетчик электроэнергии.

1. Тип оборудования

Для учета электроэнергии используются два вида приборов с разным принципом действия.

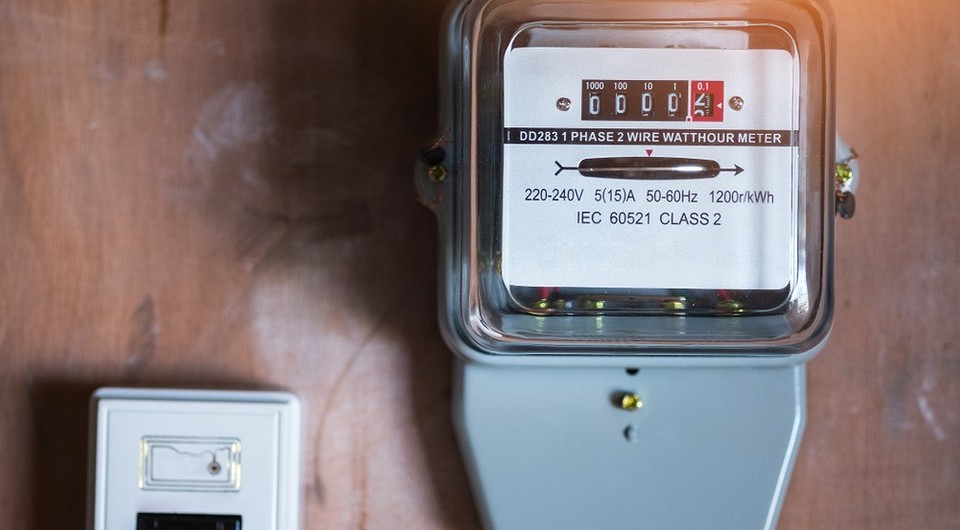

Индукционные

Конструкция включает две катушки. Сначала напряжение подают на параллельную обмотку, затем на токовую. В результате возникают вихревые электромагнитные потоки, которые вращают диск. Посредством червячной передачи это вращение передается на барабан счетного механизма. Индукционные аппараты долговечны. Заявленный срок службы 15 лет, но на деле он может быть значительно больше. Цена их невысока.

Недостатком считается высокая погрешность измерения. По этой причине старые модели не должны эксплуатироваться. Новые разновидности, спроектированные с учетом современных требований к погрешности, могут устанавливаться в любых домах и квартирах. Индукционные агрегаты могут быть только однотарифными.

Электронные

В корпусе установлены датчики напряжения и тока, которые передают свои сигналы на преобразователь. Он их считывает и перенаправляет на микроконтроллер. Этот блок расшифровывает полученную информацию и передает ее на счетное устройство. Последнее может быть двух видов: электронное либо электронно-механическое. В первом случае показания выводят на дисплей, во втором работает схема механического типа, похожая на ту, что используется в индукционных аналогах.

Достоинством электронных приборов считается высокая точность измерений. Кроме того, они могут считать расход энергии по разным тарифам. Есть возможность дистанционной передачи показаний. Срок поверки для таких счетчиков длиннее, чем для индукционных. Недостатком считается высокая цена и меньший срок службы.

2. Возможность использования нескольких тарифов

Электронное оборудование способно работать в многотарифном режиме. Это означает, что расход электричества считается в определенные пользователем промежутки времени. Что необходимо, если в регионе введены разные тарифные расценки для ночного и дневного времени. Некоторые модели способны «охватить» до восьми тарифов, однако востребованными остаются двухтарифные системы.Все многотарифные устройства дороже своих однотарифных аналогов. Поэтому, прежде чем его купить, надо определить, будет ли это выгодно. Сделать это просто. Необходимо посчитать средний расход энергии за месяц и сумму, которую надо будет уплатить по одному тарифу. Затем разбить расход на дневной и ночной, подсчитать предполагаемую плату. Если разница составит примерно половину от обычной оплаты, есть смысл менять оборудование.

3. Количество фаз

Различают две разновидности оборудования.

• Однофазные. Рассчитаны на работу с сетью 220 В. Именно такие линии проложены в квартирах, на них рассчитаны вся бытовая электротехника. Однофазные аппараты рекомендованы для установки в многоквартирных зданиях. Трехфазное устройство теоретически может эксплуатироваться на такой линии. Но на практике энергосбытовые компании отказываются их регистрировать.
• Трехфазные. Рассчитаны на эксплуатацию на линии 380 В. От таких сетей работают водонагреватели, отопительные котлы, электрические двигатели. Трехфазный регистратор устанавливается в домах, где есть электроприборы, работающие на 380 В.

4. Классификация точности

Указывается в технической документации и на лицевой стороне корпуса. Величина показывает погрешность, возникающую в измерениях. Рекомендуется использовать аппараты класса точности 2,0 либо ниже. Индукционные приборы, служившие десяток лет, а то и больше, имели класс 2,5. Поэтому все они подлежат обязательной замене, не дожидаясь окончания срока поверки или годности.

Надо знать, что, чем выше точность измерений, тем больше суммы в счетах потребителей. Аппараты с минимальной погрешностью «замечают» саму незначительную нагрузку. К примеру, они считают минимальное энергопотребление техники, находящейся в режиме «сна». Поэтому рекомендуется выбирать устройства с классом точности 2,0.

5. Нагрузка по току

Регистраторы рассчитаны на различную токовую нагрузку. От ее фактических показателей зависит, какой ставить счетчик электроэнергии. Определить это можно тремя методами.

• Рассчитать нагрузку по проложенным линиям. Сделать это сможет специалист-электрик, у которого есть информация по количеству линий и величине сечения кабелей.
• Взять информацию в УК либо в ЖЭКе о количестве ампер на линии ввода, подключенной к счетчику.
• Рассчитать суммарную мощность используемых электроприборов.

Проще всего последний вариант. Владельцу потребуется сложить номинальные мощности всей домашней техники. Прибавить к получившемуся числу некоторое количество кВт «про запас», чтобы при покупке новых агрегатов не пришлось менять электросчетчик. Результат в пределах 10 кВт свидетельствует о том, что можно ставить прибор учета на 60 А, если суммарная мощность больше, берут устройство на 80-100 А.

6. Условия эксплуатации

Регистраторы рассчитаны на функционирование в разном диапазоне температур. Так, выпускают приборы для работы в отапливаемых постройках. При температуре ниже нуля они неработоспособны. Их рекомендуют тем, кто ищет, какой счетчик электроэнергии лучше поставить в квартире. Выпускаются модели, не чувствительные к температуре. Их разрешено устанавливать в неотапливаемых помещениях или на улице. Устройства ставят на дачах, в частных домах. Эксплуатировать расходомер в неподходящих условиях запрещено.

7. Способ крепления

Все производители выпускают регистраторы с двумя вариантами крепления:

• Под болты. Фиксирует устройство максимально надежно, предотвращает возможную потерю контакта и небольшие сдвиги. Чаще всего используется для закрепления на уличных щитках. Устанавливается на три болта.
• На DIN-рейку. Монтируется на приспособление-рейку в электрощитке, поэтому на задней стенке корпуса есть паз с защелкой-фиксатором. Поставить или снять оборудование несложно, оно надевается пазом на рейку.

Большинство производителей выпускает аналогичные по эксплуатационным характеристикам регистраторы с разными вариантами фиксации.

Чек-лист по выбору прибора учета

Чтобы выбрать регистратор правильно, предлагаем небольшой чек-лист. Он подскажет, на чем заострить внимание.

• Тип регистратора. Для своего дома или для квартиры чаще выбирают электронный, для улицы или дачи индукционный. Подбирают необходимые технические характеристики.
• Дата выпуска. На заводе электрооборудование проходит поверку. Ее дата и результаты заносятся в техпаспорт. На корпус ставят пломбу, ее целостность надо обязательно проверить. От даты первой поверки рассчитывается срок до следующей.
• Межповерочный интервал. Уточняется по техдокументации. Если он невелик, есть смысл выбрать другую модель. Новый однофазный регистратор должен быть установлен не позже 2 лет со дня первой поверки, трехфазный — одного года. Если это не так, проводится плановая поверка за счет пользователя, купившего «просроченный» аппарат.
• Комплектность. В коробке обязательно должна находиться техническая документация с пометкой о заводском контроле. Регистратор должен быть сертифицирован и допущен к установке и эксплуатации в России. Проверяется целостность корпуса и пломбы.

Мы разобрались, какой счетчик электроэнергии ставить в доме или в квартире. Правильный выбор зависит от индивидуальных условий эксплуатации. Производителей, выпускающих оборудование для учета, очень много. Это тот случай, когда отечественная продукция не уступает импортной. Хорошо зарекомендовали себя российские марки «Меркурий», «Электромера», «Нева». В линейке моделей есть самые простые измерительные устройства, есть сложные, с множеством дополнительных функций.

Выбор электросчетчика для квартиры

При покупке счетчика потребитель сталкивается с большим выбором. Еще недавно такого разнообразия не было. Когда продавец спрашивает у покупателя, какой счетчик ему нужен, у покупателя могут возникнуть затруднения. Эта статья поможет заранее разобраться, какой счетчик купить для нового дома или после ремонта квартиры, как выбрать электросчетчик в магазине.

Какие характеристики важны при выборе

Электрические приборы учета, которые могут быть полезны частному владельцу, то есть, бытовые счетчики – правильно называются счетчиками активной энергии. По числу фаз они могут быть трехфазными или однофазными. Трехфазные счетчики в быту используются для достаточно мощных нагрузок: электрокотлов, плит. Однофазные – это подавляющая часть домашних и даже офисных счетчиков.

Рабочее напряжение у счетчиков обычно связано с числом фаз. Трехфазные рассчитаны на 380 В (0.4 кВ по новому стандарту), а однофазные – на 220 В. Рабочая частота счетчика привязана к стандарту той страны, в которой (или для которой) он сделан. Для России это всегда 50 Гц.

Номинальный и максимальный токи. Это очень важный параметр именно для бытового потребителя. Электросчетчик для своей работы должен уметь определять ток, протекающий в цепи. Это делается либо внутренним датчиком тока в приборе, либо с помощью трансформатора тока. Бытовые счетчики всегда используют внутренний датчик тока.

Каким он ни был, его параметры надо знать, чтобы не сжечь электросчетчик слишком большой нагрузкой. Обычно у современных однофазных домашних счетчиков номинальный ток составляет 5 А, а максимальный 50 или 60 А. Потребителю важно знать именно максимальный ток. 50 А в сети 220 В соответствуют мощности примерно 10 кВт. Например, 25 А – это уже мало для современного потребителя. Ведь всегда нужно иметь запас на всякий случай.

На дисплеях всех счетчиков, включая самые старые, еще советских времен, есть число в кружочке. Это класс точности, он выражает относительную погрешность показаний прибора в процентах, любого измерительного прибора, не обязательно счетчика. Для бытовых электросчетчиков класс точности должен быть не хуже 2.0. Подойдут приборы класса 1, 0.5, но следует иметь в виду, что чем лучше класс точности, тем выше цена прибора, и намного. Если ваше максимальное потребление не превышает 35 кВт по мощности, то вполне подойдет класс точности 2.

Все перечисленное выше – это основные характеристики. Они охватывают все счетчики, независимо от их типа. Еще одна, очень важная, деталь при покупке – это сертификат. К эксплуатации допускаются только те счетчики, которые имеют сертификаты. Интересоваться этим вопросом следует не у продавца, а у своего поставщика электроэнергии.

Большинство электросчетчиков, находящихся в продаже, сертифицированы, но при покупке следует обязательно уточнить этот вопрос у представителя энергосбывающей организации по месту установки счетчика, чтобы вовремя вернуть товар продавцу при несоответствии. Пломбу госповерки (ставится на заводе-изготовителе счетчика) также полезно осматривать в магазине. Если она повреждена, то устройство придется поверять в энергосбыте снова, за дополнительную плату.

Счетчики различаются также по способу крепления. Приборы старого типа крепились на панелях с отверстиями, сделанными на расстоянии 92 мм друг от друга по горизонтали и еще одного сверху. Теперь принят способ крепления на DIN-рейку. Все новые распределительные электрощитки собраны для оборудования под DIN-рейку (DIN – это Deutsche Industrienormen, немецкий аналог российского ГОСТ’а, хотя скорее наоборот, но это дело вкуса). Это облегчает монтаж и сервис, а также улучшает внешний вид электрооборудования.

Индукционные счетчики

Это наиболее дешевый тип счетчиков с крутящимся диском, традиционный и работающий уже более ста лет. Сейчас таких счетчиков производится все меньше. Такой электросчетчик неприхотлив, может работать в довольно жестких климатических условиях.

Его можно устанавливать везде, где не требуется выполнять многотарифного учета энергии, например, можно поставить в гараже. Самые последние модели могут быть оборудованы фотодатчиком и PLC-модемом для автоматизированного учета. Но это будет работать только при наличии телеметрических концентраторов АСКУЭ в местной сети потребителя.

Электронные импульсные счетчики

Этот тип приборов использует электронную аналоговую схему, возможно, с использованием цифровой логики, для интегрирования мощности по времени. Получающаяся в результате работа (энергия) фиксируется электромеханическим счетчиком, управляемым миниатюрным шаговым двигателем. Это своего рода гибрид между разными поколениями техники.

Стоимость таких счетчиков несколько выше индукционных. Но сейчас они падают в цене, даже несмотря на то, что могут быть многотарифными. Благодаря наличию платы с электроникой внутри такие устройства чувствительнее к климату, и обычно не допускают открытой установки.

Электронные цифровые счетчики с базовыми функциями

Такие приборы сейчас наиболее популярны. Благодаря большому прогрессу в микроэлектронике, цены на сложные микросхемы падают, и теперь можно по сравнительно небольшой цене приобрести современное высокотехнологичное устройство. Тем, кто думает как выбрать счетчик электроэнергии, стоит обратить внимание именно на такой вариант.

Основной особенностью цифрового счетчика является многотарифность. Это способ экономить энергию в ночное время, довольно выгодный даже тем, кто мало потребляет энергии. В качестве датчиков тока в таких приборах используют те же шунты или трансформаторы тока, но сигнал с них оцифровывается, фильтруется от помех и поступает во встроенный микрокомпьютер. Он питается от аккумулятора когда нет электричества и может хранить информацию очень долго, так что есть гарантия, что данные не пропадут и не исказятся.

Цифровой электросчетчик вычисляет киловатт-часы и распределяет учет по времени (по числу тарифов). Межповерочный интервал у таких счетчиков 16 лет, а срок службы 32 года. Некоторые модели цифровых устройств даже выполняют в привычном всем круглом корпусе и крепятся они старым способом.

Это облегчает работу с ними потребителям, далеким от техники. Знакомый предмет внушает больше доверия, хотя его начинка имеет коренные отличия.

Многофункциональные цифровые счетчики

Хороший выбор электросчетчика должен включать и перспективы. Если вы не хотите через пару лет снова менять прибор учета электроэнергии, то лучше потратить немного больше денег сейчас. Устройство с продвинутыми возможностями включает в себя:

• Многотарифный учет энергии (до 4 тарифов);
• Тарификация по выходным и рабочим дням;
• Интерфейс для связи с компьютером;
• Софт для работы с данными;
• PLC-модем для связи с АСКУЭ;
• Автономное питание для хранения данных;
• Дополнительный интерфейс для счетчиков газа и воды.

Пример использования цифрового счетчика

Возьмем, в качестве примера, электросчетчик НЕВА МТ 124. Его вид показан на картинке ниже:

В счетчике можно просмотреть довольно много информации при помощи пользовательской неопломбированной кнопки. По умолчанию выбран самый разумный режим – электросчетчик периодически показывает тариф за тарифом, в бесконечном цикле. Имеются в виду накопленные данные, число киловатт-часов.

Какой именно тариф отображается, легко видно из левого верхнего угла дисплея. В данный момент (т.е. на рисунке), отображается тариф Т01. Прибор совсем новый, поэтому показания на нем близки к нулю. Прибор отображает данные по несколько секунд, – достаточное время чтобы, не торопясь, списать показания без ошибок. После этого показания меняются, вместе с номером тарифа, и опять отображаются несколько секунд. И так по кругу, так что, всегда можно проверить списанные показания. Текущий тариф, то есть тот, по которому ведется учет в данный момент времени, показывается справа под строкой цифр в виде T1, T2, …

Для просмотра более подробных сведений о состоянии электросети и самого счетчика, можно нажать кнопку и удерживать ее около 3 секунд. Дисплей перейдет в меню выбора одной из трех групп данных. Первая группа состоит из следующих данных:

• T00 – общее число кВт.ч в текущем месяце;
• T01 – за тек. месяц по первому тарифу;
• T02 – … по второму тарифу;
• T03 – … ;
• T04 – … ;
• T00 PREV – общее число кВт.ч за прошлый месяц;
• T01 PREV – за прошлый месяц по первому тарифу;
• T02 PREV – … ;
• T03 PREV – … ;
• T04 PREV – … ;
• ER – код ошибки (в случае неполадок);
• BU – напряжение встроенной батареи (> 3.0 В).

Эти данные перебираются по кругу коротким нажатием кнопки. Если проходит минута, в течение которой кнопку не нажимают, то дисплей возвращается к нормальной работе.

Вторая группа состоит из других, но не менее важных и интересных данных. Правда, они представляют интерес больше для электрика, или лиц, разбирающихся в электричестве. Вот этот список:

• P – текущая мощность, Вт;
• U – действующее напряжение, В;
• I – действующий ток, А;
• F – частота, Гц;
• PF – коэффициент мощности C – емк., L – индукт.;
• T1P – макс. средн. мощность за текущий месяц, по 1-му тарифу, кВт;
• T2P – … по второму тарифу;
• T3P – … ;
• T4P – … ;
• T1P PREV – макс. средн. мощность за прошлый месяц, по 1-му тарифу, кВт;
• T2P PREV – … по второму тарифу;
• T3P PREV – … ;
• T4P PREV – … ;
• TEMP – температура в корпусе счетчика °C.

Третья группа представляет параметры времени. Потребителю может быть разрешено (но не обязательно) корректировать показания часов в пределах плюс-минус 30 секунд, поскольку часы могут немного спешить или отставать.

Устройство имеет оптический интерфейс для снятия показаний, и интерфейс RS-485 (E4 в маркировке). Это облегчает работу со счетчиком в том случае, если он интегрируется в какую-либо автоматизированную систему.

Как видно из этого примера, в использовании цифровых счетчиков нет ничего особенного или загадочного. Нужно только выучить несколько обозначений. Подавляющему большинству потребителей нужно выучить только, что означают T00, T01, и T02. Им даже необязательно пользоваться кнопкой. Дисплей отображает крупные цифры, считывать показания очень легко, но нужно обращать внимание на то, какой тариф отображается, чтобы не ошибиться в цифрах.

Нельзя не затронуть здесь тему запятой или децимальной точки. Это то, что отпугивает потребителей и снижает продажи цифровых счетчиков. В обычном домашнем счетчике после запятой идут только десятые доли киловатт. А в цифровых часто используют и сотые доли, как в промышленных счетчиках. Это сбивает с толку пользователей и может приводить к тому, что они будут переплачивать в десять раз, особенно в самом начале эксплуатации счетчика (люди часто действуют машинально).

СОВЕТ: Отбрасывайте цифры после точки или запятой в показаниях счетчика. Это десятые и сотые доли кВт. Либо округляйте их до целых значений.

Взятый в качестве примера электросчетчик как раз является примером крепления на DIN-рейку и этим отличается от устройства в привычном корпусе с первого изображения, который крепится болтами по старинке. Рядом со счетчиком на рейке вплотную можно разместить автоматы и УЗО. Это до минимума сокращает длину проводов большого сечения. Счетчик и автоматы монтируются в щитки и шкафы современного типа, занимающие мало места и не уродующие квартиру как это было раньше.

Не стоит рассматривать предложенный пример как рекламу только одного устройства, на самом деле есть достаточно много сертифицированной продукции российского и заграничного производства. Это просто типичный пример счетчиков нового поколения, такие счетчики в скором будущем вытеснят все устаревшие типы.

5 пунктов помогут подобрать электросчетчик в квартиру

Чем отличаются электрические счетчики и какой для квартиры, а какой для частного дома. Популярные модели счетчиков. Тест для закрепления информации.

1. Вопрос: в чем обозначается класс точности прибора?

1. Вопрос: какое количество тарифов может иметь ЭС?

1. Вопрос: как работает индукционный счетчик?

a) Микросхемы считывают информацию о преобразовании тока

b) Магнит вращает циферблат

c) Диск счетного механизма двигается, взаимодействуя с постоянным магнитным потоком

1. Вопрос: от чего зависит цена счетчика (несколько вариантов ответа)?

b) Количество тарифов

c) Класс точности

1. Вопрос: какая допустимая погрешность прибора?

Ответы:

1. b;
2. b;
3. c;
4. b, c, e;
5. d

Электрический счетчик (ЭС) – прибор для осуществления коммерческих расчетов на основании измерений количества использованной электроэнергии и мощности.

Рано или поздно все владельцы квартир сталкиваются с необходимостью приобретения нового средства учета электрической энергии. К выбору электросчетчика следует подойти с большой ответственностью. При покупке средств учета обязательно выдается специальный паспорт, в котором ставится государственная печать и серийный номер. При покупке электросчетчика следует сразу определить нужные именно вам функции, чтобы не купить дорогое и непрактичное устройство.

Критерии, определяющие основные параметры:

• количество фаз;
• страна производитель;
• класс точности прибора по силе тока;
• сложность установки и эксплуатации;
• тип конструкции;
• варианты креплений;
• низкое потребление тока устройством;
• дата производства;
• интервал проверок;
• дата последней проверки;
• надежность и долговечность;
• бесшумная работа.

Не обязательно придерживаться всех критериев. Основными для точного снятия показаний: число фаз, тарификация, класс точности. Можно подключить эс и без учета остальных особенностей, но всегда есть риск большой «накрутки» прибора, также в ближайший срок аппарату потребуется обязательная проверка, которая будет осуществляться за счет владельца.

Советовать какие-либо модели дело затруднительное, это уже индивидуальный выбор, главное определиться чем электросчетчики отличаются, и как подобрать оптимальный для квартиры. Моделей очень много, но каждая из них отличается. Основным критерием выбора прибора — экономия бюджета.

Экономия с помощью счетчика осуществляется за счет тарифа и погрешности класса точности прибора. Но эти факторы могут сыграть с кошельком злую шутку. Из-за колебаний показаний он может не только недосчитывать киловатты, но и наоборот.

ЭС по принципу действия:

• Индукционные

Приборы старого образца с круглым диском, знамениты своей долговечностью и маленькой ценой. Принцип работы основан на токе, проходящем по двум катушкам, соединенным последовательно, которые закреплены на магнитопроводе, взаимодействуя с постоянным магнитным потоком (созданным катушкой напряжения), приводит в движение диск счетного механизма в направлении по часовой стрелке (в сторону потока мощности) и идет подсчет вращений диска. В отличие электронного, он имеет большой разброс в показаниях. Это может пойти как во вред, так и на пользу владельцу, но угадать здесь невозможно.

Многие предпочитают индукционный прибор учета электронному, руководствуясь возможностью «отматывания» показаний. Расход на таком приборе возможно уменьшить с помощью магнита. В более усовершенствованных моделях есть индикатор намагничивания. Если индикатор сработал, то владельцу предъявят обвинения в хищении электроэнергии и выписать штраф.

Не каждый энергопоставщик даст разрешение установить индукционный прибор учета, потому что везде вводят в эксплуатацию только электронные для точного снятия показаний. Цена самого прибора зависит от силы тока, количества тарифов, класса точности. Узнать сколько стоит заменить счетчик можно непосредственно у поставщика, калькуляция цен зависит от типа прибора и других факторов.

Сейчас все старые индукционные электросчетчики поставщики электрической энергии заменяют на электронные. Они состоят из микросхем, считывающих информацию о преобразовании потока электроэнергии. Главным фактором, склоняющий потребителей к выбору электронного устройства – это возможность выбора тарифа (два тарифа и более). По размеру он небольшой, что дает больше возможностей выбора места его установки.

Электронные более надежные для поставщиков электрической энергии, они имеют меньше возможностей для хищения, им свойственна большая чувствительность. Но если судить со стороны потребителя, то чувствительность – это минус, в потребление включается даже лампочка на телевизоре, а любые перепады напряжения могу нарушить его работу.

Для простого потребителя – все еще самые практичные индукционные счетчики. Они долговечны и надежны. Имеют всего пару незначительных минусов: одна фаза и большой риск хищения. Электронные счётчики пестрят набором функций, но они быстро выходят из строя, чаще всего при перепадах напряжения. То есть, есть напряжением на вашем участке сети нестабильное, то прибор учета подбирать следует с особой тщательностью.

2 вида фаз электросчетчика

Если к вводному автомату идет кабель с двумя жилами (фаза и ноль) – это однофазная сеть и электросчетчик нужен однофазный, рассчитанный на напряжение 220 В. Однофазный электросчетчик охватывает диапазон работы с силой тока 5-80 Ампер.
