Водный провод от счетчика

Как соседи на нас наживаются

И как вывести их на чистую воду

Не всем везет с соседями: с некоторыми нужно быть начеку — того и гляди найдут способ поживиться за ваш счет.

Вот несколько приемов, которыми пользуются недобросовестные жильцы соседних квартир, и советы, как с ними справиться.

Воруют электричество

Если суммы в последнем счете за свет оказались подозрительно высокими, возможно, вашим электричеством пользуются несколько ближайших квартир.

Как вычислить. На форумах, посвященных электрике, предлагают много способов разоблачить соседей: проверить, не поменяли ли в щитке местами ноль и фазу, не идут ли к счетчику лишние провода, сохранена ли целостность пломб.

Непрофессионалу довольно сложно разобраться с щитком, но можно просто выключить все электрические приборы в доме, а потом посмотреть, крутится ли счетчик. Если да — возможно, кто-то из соседей хитрит.

Выключите из сети абсолютно всё: телефонные зарядки, даже если телефон сейчас не подключен, телевизор, который сейчас не работает, приставку с работающим светодиодом и микроволновку с часами и таймером. Или просто выключите автомат на внутриквартирном щитке, если он у вас есть.

Одной проверки тоже может быть недостаточно: если соседей нет дома, заметить утечку будет непросто. Проведите эксперимент несколько раз в часы пикового потребления электричества — например, вечером после работы.

Иногда хитрые соседи выводят отдельный провод из старого счетчика: фазу подключают к розетке, а ноль заземляют на батарею — счетчик не учитывает киловатты, проходящие через такую цепь. Это опасно: батареи в других квартирах могут бить жильцов током. Чтобы проверить, не воруют ли электричество таким образом, воспользуйтесь индикаторной отверткой: дотроньтесь ее кончиком до своей батареи, и если напряжение есть — на ней загорится лампочка.

Как бороться. Сообщить в управляющую компанию, пригласить электрика для проверки и составления акта — такое право у жильцов есть по закону. Если станет ясно, что соседи самовольно подключились к чужой электросети, их могут оштрафовать на 10—15 тысяч рублей.

Воруют воду

Заметить, что соседи воруют воду, может быть сложнее: подключиться непосредственно к вашим трубам у них вряд ли получится, а значит — ориентироваться на количество потраченных кубометров воды нет смысла.

Жить в одном доме с людьми, которые обманывают управляющую компанию, невыгодно: разницу между общим и индивидуальным потреблением делят поровну на всех жильцов. Хотя больше норматива жильцы платить и не должны, но покрывать рублем чужое воровство все равно не хочется.

Как вычислить. Непорядочные соседи устанавливают на счетчики мощные магниты, которые не дают крутиться диску. Но иногда магниты себя выдают: из-за них соседи могут слышать щелчки или треск в трубах. Правда, старые трубы трещат и сами по себе. Но если счета за общедомовые нужды достигли максимума, а лестницу в подъезде моют не так уж часто — стоит прислушаться, нет ли подозрительных звуков.

Как бороться. Написать заявление в управляющую компанию. Если специалисты обнаружат магниты, то проведут перерасчет и заставят соседа оплатить «скрытые» кубометры воды.

Воруют интернет

Кажется, что воровство интернета не такая уж и большая беда: он же почти у всех безлимитный — какая разница, сколько всего человек им пользуется. Это не так: если к вашему вайфаю подключится хотя бы несколько ближайших квартир, как минимум упадет скорость.

Ввод электричества в дом. Рекомендации специалистов.

Полагаю, что читатели FORUMHOUSE согласятся с утверждением, что жизнь в современном доме немыслима без использования в нём электроэнергии. Ведь помимо питания всех бытовых приборов, за счет электричества работает большая часть инженерных систем вашего жилища. Именно поэтому, вопрос ввода электричества в дом требует вдумчивого и ответственного подхода, а любая ошибка на этом этапе может впоследствии привести к дополнительным материальным затратам.

На основе опыта участников FORUMHOUSE и комментариев специалистов в нашей статье мы расскажем:

  • О том, что в первую очередь необходимо сделать, перед вводом электричества в дом;
  • О том, каким способом будет правильно делать ввод электричества в дом;
  • Об особенностях монтажа кабеля при вводе электричества в дом.

После того, как собственник загородного жилья получает на руки технические условия для подключения к сетям энергоснабжения, перед ним встает главный вопрос: как сделать ввод электричества в дом.

Для этого процесс подключения к электросети следует разбить на несколько последовательных этапов:

Решение административно-правовых вопросов

Обратимся за разъяснениями к директору компании Нормогранд Михаилу Громову:

Для организации электропитания дома в первую очередь необходимо сделать проект. Если домовладелец не хочет нести затраты на проектирование, то рано или поздно он столкнется с проблемами административного характера либо, что наиболее опасно, с проблемами пожарной и электробезопасности своей электроустановки.

Чтобы подвести электричество к дому, важно помнить, что:

  • Любая электроустановка должна быть согласована в местном энергонадзоре, электросетях или с управляющей компанией занимающейся эксплуатацией местных электрических сетей;
  • Для получения разрешения на присоединение мощности необходимо делать предпроектную разработку, а потом и сам проект;
  • За неправильное подключение к электросетям собственник жилья может получить штрафные санкции.

Проект электроснабжения дома – это техническая документация, в которой содержится вся информация о размещении электропроводки, электрооборудования и освещения в доме, а также характеристики используемых материалов, схемы электрощитов планы разводки кабельных трасс и размещения электропотребителей, спецификация применяемых материалов и оборудования.

Технические условия (ТУ) – это документ, обязывающий собственника дома выполнить проект, согласовать его во всех указанных в ТУ инстанциях, выполнить ряд иных – необходимых, по мнению организации выдавшей ТУ, действий технического строительного административного характера. Выполнение ТУ дает право на получение Разрешения на присоединение мощности для использования нужной выделенной мощности собственником жилья. Также, этот документ включает в себя список всех технических условий электромонтажных работ и точку подключения к электросетям.

Рассчитываем, кабель какого сечения нужен для ввода в дом

Разбираемся, как завести электричество в дом, если проекта по тем или иным причинам нет.

Читайте так же:
Модем стриж для электросчетчика

В этом случае владельцу дома в первую очередь необходимо рассчитать предполагаемую нагрузку от работы всех электроприборов.

Михаил Громов:

– Следует до мелочей переписать мощности всех электроприборов, которые будут работать в сети, включая лампочки и предполагаемые нагрузки, которые вы будете подключать в электрические розетки. Особое внимание следует уделить специальным нагрузкам – это двигатели и насосы. Так как у них есть пусковой ток, в дальнейшем его тоже надо будет учесть.

Теперь мы имеем суммарную мощность по всему дому, включая все прогнозируемые нагрузки. После этого, нужно эту суммарную мощность умножить на коэффициент спроса, который для удобства расчёта и на тот случай если домовладелец забудет учесть какие-либо нагрузки можно приравнять к единице.

Затем нужно смотреть таблицу «Длительно допустимые токи кабелей». Используя ее, мы находим токи, которые может выдерживать кабель или провод. Нужный нам ток мы получаем простым делением суммарной мощности на напряжение сети 220В. Для сетей 380В делить нужно мощность на 380В и на квадратный корень из 3.

Теперь мы знаем ток, который пойдет по вводному кабелю.

После того, как мы узнали ток нагрузки, можно выбрать, каким кабелем сделать ввод в дом. Но прежде необходимо определиться со способом ввода электричества.

Как производится ввод электроэнергии в дом

Существует три способа подключения вашего жилища к линии электропередач:

  • Кабельный ввод по воздуху;
  • Кабельный ввод под землёй;
  • Ввод проводов в дом по воздуху.

Каждый из трех вышеперечисленных способов имеет свои достоинства и недостатки. Мнение директора компании «ДоМ инженерных систем» Анатолия Гурина:

– Электрический ввод по воздуху самый простой и наименее затратный способ подключения вашего дома к энергосети. Из минусов, можно отметить, что протянутый по воздуху вводной кабель в частный дом может испортить эстетику участка.

К несомненному плюсу подземного ввода кабеля в дом можно отнести повышенную защищённость кабеля от обрыва, а также его большую пожаростойкость.

Интересно мнение пользователя FORUMHOUSE Павла Орлова (ник на форуме Smart2305):

– Лучше всего проводить кабель под землёй. Но подземный кабель должен быть заключён в бронированную оболочку.

Главный недостаток этого способа заключается в том, что подземная прокладка кабеля обходится существенно дороже, чем воздушный ввод кабеля.

Выбор кабеля для ввода электричества в дом

В этой части нашего материала мы ищет ответ на вопрос «какой кабель завести в дом». Рассмотрим рекомендации от представителей Кольчугинского завода«Электрокабель»начальника информационного отдела Натальи Пфаненштиль и инженера-технолога Елены Брагиной.

Вот что в первую очередь необходимо знать застройщику, выбирая кабель для ввода электричества в дом.

Елена Брагина:

– В первую очередь нужно представлять, что такое кабель и чем он отличается от провода. Так как у каждого из этих изделий своя область применения, то не стоит экспериментировать на себе и своих близких. Если есть вероятность частого подтопления и возможность того, что кабель много времени будет проводить в воде, то в этом случае, лучше использовать специально разработанное для таких условий изделие — с изоляцией из силанольносшитого полиэтилена.

Провод – это одна или несколько токопроводящих жил, скрученных вместе, каждая из которых имеет свою изоляцию. Провода часто имеют общую защитную оболочку, которая служит для защиты от воздействия различных внешних неблагоприятных факторов. Таких как – повышенная влажность, химически активная среда, механическое повреждение и т. д. Эти провода называются защищенными (ПВС, ПуВВ).

Кабелем называется один или несколько проводников, заключенных в защитную оболочку. Обычно он состоит из одной, а чаще всего из нескольких жил, каждая из которых имеет свою изоляцию, все жилы помещены в общую оболочку. Может иметь различные дополнительные конструктивные элементы: экран, броню и тд.

Но вот какой именно кабель следует использовать, чтобы проложить линии по воздуху и под землёй, расскажет Наталья Пфаненштиль:

Читайте так же:
Электронный счетчик напряжение показания

– При вводе в дом электричества по воздуху лучше всего использовать провод марки СИП. Так как изоляция данного провода выполнена из светостабилизированного сшитого полиэтилена, то данный тип провода отличается повышенной стойкостью к ультрафиолетовому излучению, что очень важно именно при эксплуатации на открытом воздухе.

При прокладке линии в земле необходимо использовать силовые бронированные кабели (ВБШв). Броня в конструкции кабеля выполняет защитную функцию от механических повреждений.

Но нужно учесть, что оболочка кабеля выполняется из ПВХ пластиката, который не стоек к ультрафиолетовому излучению, а значит, кабель при выходе на поверхность из-под земли необходимо дополнительно защитить.

СИП – это самонесущий изолированный провод.

Кабель для ввода в дом должен соответсвовать целому ряду характеристик.

Наталья Пфаненштиль :

– При выборе кабеля следует обратить внимание на следующие характеристики:

  • Нормативная база: кабель для электропроводки марки ВВГнг(А)-LS выпускается по техническим условиям, которые в обязательном порядке должны соответствовать ГОСТу. Такие данные можно найти на ярлыке к продукции, в сертификатах и т.п.;
  • Сертификат на продукцию. Кабели повышенной пожарной безопасности –нг, нг(А)-LS и т.п. подлежат обязательной сертификации, в том числе и в системе пожарной безопасности;
  • Конструкция кабеля. Силовой кабель, выполненный по стандарту, должен иметь круглую форму и заполнение;
  • Маркировка — на кабеле в обязательном порядке должны присутствовать следующие надписи: марка, наименование производителя или код, а также год его выпуска.
  • Репутация производителя.

Крепление и ввод кабеля в дом

Как правильно завести электричество в дом

Одним из основных требований при вводе кабеля в дом можно назвать следующий фактор – вводной кабель не должен иметь транзитов внутри дома. Вводной щит необходимо ставить в непосредственной близости от ввода кабеля в дом. Сам же ввод следует делать в металлической гильзе, для этого необходимо просверлить отверстие в стене, вставить в него трубу, и уже внутри трубы провести кабель. (Справа — схема подключения ввода электричества в дом через стену).

Все свободное пространство в трубе, оставшееся после прокладки кабеля, следует забить легко пробиваемым цементным раствором. Обычно с этой целью используется пакля, вымоченная в цементном растворе.

Подземный ввод электричества в дом

Михаил Громов:

– Если кабель приходит в земле, то крепить его на доме, естественно, не надо, так как он проходит в фундаменте.

Подземный ввод кабеля должен осуществляться в траншее глубиной более 0,7 м. в земле.

Если применяем кабель, а не самонесущий провод, то подвешивать его без троса запрещено!

Как правильно ввести электричество в дом

Кабель к стене дома крепится накладными скобками.

Важно помнить, что ту часть кабеля, которая выходит из-под земли и идёт по столбу или по стене дома, необходимо обязательно защитить от механических повреждений. Для этого лучше всего использовать металлическую трубу длиной до двух метров.

Если для подвеса кабеля используется трос, то для крепления троса к стене следует установить рым-болт. Важно помнить, что кабель по всей длине троса и при переходе с троса на стену, а также при вводе в дом должен иметь заметную слабину. Перед вводом в отверстие в стене кабель должен иметь прогиб ниже самого отверстия. Это делается для того чтобы дождевая вода не протекала по кабелю в дом. Сам же трос не должен быть перетянут. Так как существуют температурные колебания – причем коэффициенты этих расширений и сжатий у кабеля и троса разные. Поэтому при креплении кабеля на трос он должен иметь свободный ход по тросу.

Если ввод осуществляется при помощи кабеля, то он коммутируется непосредственно на вводной автомат или рубильник в водном щите. Если используется изолированный провод СИП или голый провод для ввода электричества в дом, то необходимо сделать коммутацию на кабель, для СИПа же необходимо использовать специальную фурнитуру. Для голого провода используются ответвительные сжимы, именуемые в народе «орешки».

Читайте так же:
Как определить размер электроэнергии по счетчику

Пользователи FORUMHOUSE могут больше узнать о том, как правильно ввести электричество в дом, почитать тему нашего форумчанина о том, как завести электрику в дом, который только что построен. Также на нашем сайте обсуждается ввод электричества в дачный дом и посмотреть видео с советами специалиста о том, как можно решить проблему подведения электричества к загородному дому.

Провод сип 4х16 для улицы от столба к счетчику

Провод сип 4х16 для улицы от столба к счетчику

У нас Вы можете приобрести Провод алюминиевый сип 4х16 для улицы от столба к счетчику. СИП 4*16 применяется для подключения электричества 380V

Для подключения электричества на дачу или в частный дом кабель СИП-4 4х16 — это самый экономный вариант на ввод 3 фазы.

Сертификат на провод СИп-4 4х16 прикреплен к фото товара.

Кабель СИП — 4х жильный алюминиевый провод для улицы, используется при подключении дома на 380В.

При использовании провода СИП практически исключены короткие замыкания вследствие сильного порывистого ветра и налипания снега. Этот алюминиевый кабель СИП обладает большой механической прочностью и удобен в монтаже.

Самонесущий изолированный провод СИП предназначен для воздушных линий электропередачи на номинальное напряжение до 20000 Вольт и 35000 Вольт номинальной частотой 50 Герц в атмосфере воздуха 2 и 3 по ГОСТ 15150-69

включает в себя нулевую несущую жилу круглой формы из сплава алюминия со сталью и 1 токопроводящую жилу, изготовленных из алюминия. Все жилы изолированы термопластичным полиэтиленом, устойчивым к ультрафиолетовому излучению на всем протяжении срока службы провода.

Провод СИП расшифровывается как :

➣С — самонесущий, значет нет необьходимости подвешивать на трос

➣И- изолированный, алюминиевая жила покрыта изоляцией.

То есть, СИП — самонесущий изолированный провод. Используется для воздушной прокладки линий электрообеспечения. Именно его сейчас рекомендуют использовать на участке «от столба до дома». Но заводить его в дом нельзя (нужен кабель с изоляцией). Так что обычно СИП тянут до вводного щита на улице, в котором установлен счетчик и вводный автомат. Из этого шита уже уходит другой кабель — изолированный и с медными жилами (они меньше в диаметре и лучше гнутся, потому заводить в дом его проще).

Таблицу допустимых токовых нагрузок и как монтировать провод СИП — смотрите прикрепленное фото.

При монтаже Вам так же могут понадобиться:

➣прокалывающие герметичные зажимы,

➣натяжные анкерные зажимы,

➣гильзы соединительные и наконечники для кабеля,

➣инструмент для резки и натяжки провода СИП,

➣бандажная лента крепления СИП и скрепы для стальной ленты,

➣натяжные и анкерные зажимы,

➣фарфоровые и стеклянные изоляторы….

Мы находимся: г. Барнаул, ул. Попова д. 214

(ТЦ Успех, он же шинный центр VIANOR) 2й этаж вывеска «Электротехнические товары»

пн-пт.08.00-20.00 суб., вск. 09.00 — 18.00

ПОЧЕМУ необходимо покупать именно у нас?

➣ потому что нам доверяют покупатели заботу о снабжении электротехнической продукцией уже более 10 лет;

➣ у нас есть офлайн-магазин с торговым залом, вы можете прийти все осмотреть и выбрать,

➣ мы предоставляем все финансовые отчетные документы, паспорта, сертификаты на товар, то что мы продаем все легально завезено в Россию и приобретено у российских поставщиков;

➣ мы постараемся максимально грамотно и профессионально подойти к Вашей потребности и подобрать необходимый товар,

➣ у нас магазин, на складе в Барнауле более 10 000 номенклатурных позиций, Вы сможете комплексно разом закрыть свои потребности, у нас на складе много всего в наличии что нет у других. Часто говорят нам: «я по всему городу искал, а нашел у Вас» Берегите свое время, приходите сразу к нам!

➣ возможны любые формы оплаты

➣ доставка по всей России, удобным Вам способом, Отправляем любыми Транспортными компаниями из Барнаула

➣ Собираем сборные заказы для строительных компаний и монтажных бригад, постоянным клиентам дополнительные скидки

«КАЧЕСТВЕННО, НЕДОРОГО, ПРОФЕССИОНАЛЬНО, МАКСИМАЛЬНО БЫСТРО — ЭТО ПРО НАС. «

❤ ДОБАВЬТЕ ОБЪЯВЛЕНИЕ В ИЗБРАННОЕ,ЧТОБЫ НЕ ПОТЕРЯТЬ

Как проложить кабели и провода на участке и в доме: подробный гид

Сообщения о пожарах, причиной которых была неисправная электропроводка, в последнее время настолько часты, что мы начали относиться к такой беде как к неизбежному злу. И совершенно напрасно. Хотя количество электроприборов в жилищах и их мощность резко возросли, нужно лишь правильно выбрать кабели и провода на участке — это поможет нам избежать многих неприятностей.

Читайте так же:
Электронный счетчик электроэнергии аист

Все о кабелях и проводах

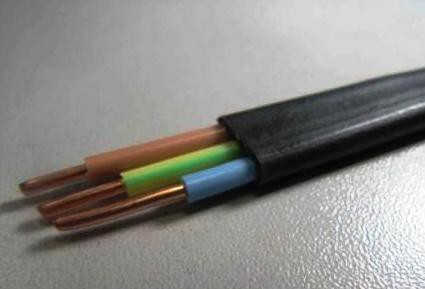

Как отличить провод от кабеля

Провода и кабели различаются по количеству жил (от 1 до 37), сечению (от 0,75 до 800 мм 2 ) и номинальному рабочему напряжению. Они изготавливаются с изоляцией на напряжение 380, 660 и 3000В переменного тока, кабели — на любое напряжение. У изолированного провода токопроводящая жила заключена в оболочку из резины, поливинилхлорида или винипласта. Для предохранения от механических повреждений и воздействий внешней среды изоляция некоторых марок покрыта снаружи хлопчатобумажной оплеткой, пропитанной противогнилостным составом. Провода, предназначенные для прокладки в местах, где имеется повышенная опасность их механического повреждения, защищаются дополнительной оплеткой из стальной оцинкованной проволоки. Так что, если у вас в руках нечто очень гибкое, имеющее одинарную изоляцию и толщину не более мизинца, это скорее всего шнур. Если же речь идет об изделии толщиной с вашу руку и примерно такой же жесткости, состоящем из одиночных проводников и снабженном двойной изоляцией, — это кабель. В случае, когда нужно подвести электричество к коттеджу или электрифицировать участок, да к тому же не хочется портить вид висящими проводами, потребуется именно кабель. Как же его выбрать?

Оснащение вашей квартиры многочисленными электробытовыми приборами требует множества разных проводов и кабелей, о выборе и размещении которых надо подумать заранее.

Сначала необходимо определить, что предстоит электрифицировать. Это важно. Ибо, если у вас двухэтажный каменный коттедж, стоящий на пригорке, никогда не заливаемом водой, а все работы на участке ограничиваются стрижкой газонов, решение будет одно. Если же, например, место болотистое, с близким залеганием подземных вод, и вы хотите подвести электричество к деревянной баньке, где установлена электрокаменка для сауны, а на участке вы осуществляете вспашку земли при помощи трактора, то решение будет совсем другим. Тем не менее в обоих случаях не обойтись без кабеля. Рассмотрим процесс выбора кабеля по шагам. Вопрос стоимости полученного решения сознательно оставляем за рамками статьи, здесь все зависит лишь от толщины вашего кошелька. Только не забывайте, что одновременно и дешево, и хорошо не бывает.

Разбираемся в терминологии

  • Жила — это, в общем случае, отдельный проводник.
  • Провода — изделия, содержащие одну или более изолированных жил либо скрученных проволок, поверх которых имеется легкая защитная оболочка (например, металлическая обмотка, обмотка или оплетка из волокнистых материалов).
  • Установочный провод — провод для электрических распределительных сетей низкого напряжения.
  • Электрический шнур — провод сечением до 1,5 мм 2 с изолированными жилами повышенной гибкости. Служит для подсоединения подвижных устройств. Жилы в данном случае обязательно многопроволочные. Кроме того, они соединены между собой скруткой или общей оплеткой.
  • Кабель — это несколько изолированных проводов, заключенных в одну или несколько защитных оболочек.

Как выбрать правильный материал

Медь предпочтительнее алюминия. Она имеет большую проводимость и менее подвержена коррозии. К тому же по сравнению с медью алюминий непрочен и при нескольких изгибах может попросту сломаться. Отрицательным свойством алюминия является и его быстрая окисляемость в случае соприкосновения с воздухом, результат — образование на поверхности тугоплавкой окисной пленки. Она плохо проводит электрический ток, а значит, препятствует созданию хорошего контакта. Место с плохим контактом будет греться, искрить, еще более окисляться, еще более греться, а там недалеко и до пожара. И если вы не хотите повторить историю «кошкиного дома», вам придется периодически проверять места крепления алюминиевых жил к электрическим приборам.

При креплении в винтовых зажимах алюминий проявляет другой свой недостаток — низкий предел текучести. В результате этого алюминий выскальзывает из-под зажима («течет»), ослабляя контакт. Таким образом, алюминиевые провода, находящиеся в распределительных коробках и других устройствах, где для соединения используются зажимы, тоже требуют периодической проверки и поджатия.

Помимо этого, при контакте алюминия с медью образуется гальваническая пара, в которой алюминий, подвергаясь электрокоррозии, разрушается. Что ведет к дополнительному ухудшению соединения. Ао результатах этого явления мы только что говорили.

Выбираем сечение кабеля

Кабель обычно состоит из 2-4 жил. Сечение (точнее, площадь поперечного сечения) жилы определяется ее диаметром.

Напомним: площадь круга S=0,78d 2 , где d — диаметр круга.

Исходя из практических соображений, при малых значениях силы тока сечение медной жилы берут не менее 1 мм 2 , а алюминиевой — 2 мм 2 . При достаточно больших токах сечение провода выбирают по подключаемой мощности. Обычно исходят из расчета, что нагрузка величиной 1 кВт требует 1,57 мм 2 сечения жилы. Отсюда следуют приближенные значения сечений провода, которых следует придерживаться при выборе его диаметра. Для алюминиевых — это 5А на 1 мм 2 , для медных — 8А на 1 мм 2 . Проще говоря, если у вас стоит проточный водонагреватель на 5 кВт, то подключать его надо проводом, рассчитанным не менее чем на 25А, и для медного сечение должно быть не менее 3,2 мм 2 .

Читайте так же:
Передать показание счетчика света по адресу

Учтите, из ряда предпочтительных величин сечений (0,75; 1; 1,5; 2,5; 4; 6 мм 2 и т.д.) для алюминиевых проводов сечение выбирают на ступень выше, чем для медных, так как их проводимость составляет примерно 62% от проводимости медных. Например, если по расчетам для меди нужна величина сечения 2,5 мм 2 , то для алюминия следует брать 4 мм 2 , если же для меди нужно 4 мм 2 , то для алюминия — 6 мм 2 и т.д.

А вообще, кабель для дома лучше выбирать большего поперечного сечения, чем требуется, — вдруг вы захотите подключить еще что-нибудь? Кроме того, необходимо проверить, согласуется ли сечение проводов с максимальной фактической нагрузкой, а также с током защитных предохранителей или автоматического выключателя, которые обычно находятся рядом со счетчиком.

Итак, вы, наконец, определились с материалом и сечением. Следующим шагом будет выбор марки кабеля или провода.

Что такое марка кабеля

Марка провода — это буквенное обозначение, характеризующее материал токопроводящих жил, изоляцию, степень гибкости и конструкцию защитных покровов. В маркировке отечественных товаров используются следующие обозначения:

  • Первая буква указывает на материал токопроводящей жилы (скажем, А — алюминий). Отсутствие в марке буквы означает, что токопроводящая жила выполнена из меди.
  • Вторая буква обозначает провод.
  • Третья — материал изоляции (например, Р — резина, В — поливинилхлорид, П — полиэтилен).

В марках проводов и шнуров могут также присутствовать буквы, характеризующие другие элементы конструкции:

  • О — оплетка.
  • Т — для прокладки в трубах.
  • П — плоский.
  • Ф — металлическая фальцованная оболочка.
  • Г— гибкий и т.д.

Самое главное правило — покупать с запасом. Конечно, если длины не хватит, существуют способы ее нарастить. Но имейте в виду, что место соединения — это место контакта, а оно чревато неприятностями.

Виды проводки для дома

По способу выполнения электропроводка может быть открытой и скрытой. Скрытые проводки делятся на две группы. К первой относятся проводки в разного рода трубах: стальных, стеклянных, асбоцементных, резиновых и др. Вторую группу образуют проводки в элементах строительных конструкций, без труб. Трубная прокладка позволяет в случае надобности производить беспрепятственную замену проводов. В сухих помещениях скрытая проводка осуществляется в трубах (изоляционных, изоляционных с металлической оболочкой, стальных), в глухих коробах, замкнутых каналах, а также специальными проводами. Во влажных помещениях — в трубах (изоляционных влагостойких, стальных), глухих коробах и тоже специальными проводами. В сырых и особо сырых помещениях скрытая проводка допускается только в изоляционных влагостойких трубах.

Проводка на участке

Если вы собираетесь использовать трубы при проведении электричества по участку, имейте в виду, что они в основном защищают кабель от механических повреждений (гарантируя, что вы, вскапывая грядки, случайно не заденете его лопатой или культиватором). Особо не обольщайтесь, что трубы защитят проводку от влаги, вода дырочку найдет. К тому же в трубах возможно образование конденсата из воздуха, проникающего на входном или выходном конце. Но пусть это вас особо не беспокоит. Сами кабели производятся герметичными. Перед выпуском в продажу их 12 часов выдерживают в воде под напряжением, превышающим номинальное. Поэтому лучше подумайте о глубине укладки кабеля.

Бронированные кабели можно укладывать просто в землю, но лучше, чтобы это было ниже глубины промерзания. В противном случае расширение и сжатие земли способны вызвать обрыв кабеля. Правда, глубина эта может оказаться больше, чем глубина залегания подземных вод. Класть кабель в воду тоже нежелательно. Компромиссом может быть прокладка в асбестовых трубах с дополнительной их герметизацией. А для обеспечения кабелю возможности сжиматься и расширяться его при прокладке не стоит натягивать (особенно если вести работы в летние месяцы, — зимой кабель сожмется и может лопнуть). Другой вариант — использовать кабели марок АВБбШв и ВБбШв, выдерживающие механические нагрузки.

Согласование плана

Координаты разрешающего органа энергонадзора можно узнать либо в дирекции вашего садового товарищества, либо в районной администрации. Конечно, обычно согласованием никто не занимается. Но если случится несчастье и в результате замыкания произойдет пожар или что-либо подобное, страховые компании при отсутствии подобного документа могут отказаться от возмещения вам ущерба.
