Схема включения счетчик импульсов

счетчик «Гранд»

Технические характеристики счетчика «Гранд»

Описание и метод измерения

Принцип действия счетчика основан на линейной зависимости частоты колебаний струи в струйном генераторе от расхода газа. Метод измерения основан на измерении объема газа, прошедшего через струйный генератор счетчика.

Колебания струи в стуйном генераторе преобразуются пьезоэлементом в электрический импульсный сгнал, пропорциональный величине объема газа, прошедшего через счетчик.

Импульсный сигнал преобразуется в блоке в значение объема газа, прошедшего через счетчик, и регистрируется с нараста ющим итогом.

Счетчик состоит из:

• преобразователя расхода газа — струйного генератора и пьезоэлемента;
• блока;
• элемента питания;
• корпуса счетчика с присоединительными патрубками;

Для дистанционного снятия показаний со счетчика все модификации и исполнения имеют импульсный выход. Вес импульса — 0,001 м³

Схема подключения счетчика импульсов для снятия показаний:

Ввод в эксплуатацию

Все работы по монтажу и демонтажу счетчика должны выполняться при отутствии давления газа в газопроводе. Запорная арматура должна находиться перед счетчиком.

Установка фильтра перед счетчиком не обязательна.

Монтаж и ввод в эксплуатацию счетчика должна осуществлять организация, имеющая право на проведение монтажных работ в соответствии с нормативными документами, дейсвующими в газовом хозяйстве. По окончании монтажа в разделе 8 Паспорта должна быть произведена соответствующая отметка.

Установка счетчика осуществляется в следующей последовательности:

Установить счетчик на вертикальном или горизонтальном участке газопровода. Направление стрелки на корпусе счетчика должно совпадать с направлением потока газа в газопроводе. Допускается установка счетчика в любом удобном для потребителя положении, не противоречащем правлинам установки и монтажа газового оборудования.

С целью удобств считывания показаний с ЖКИ обеспечивается вращение кожуха счетчика на 350 градусов. Величина момента затяжки резьбовых соединений счетчика к газопроводу не должна превышать 50Нм.

Внимание! Предприятие оставляет за собой право менять конструкцию газорегуляторных пунктов.

СИ20-У универсальный счетчик импульсов ОВЕН

Цена: по запросу *

Цена: по запросу *

• Описание
• Технические характеристики
• Чертежи, схемы, модели
• FAQ
• Комплектация

Счетчик импульсов ОВЕН СИ20 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать и при отрицательных температурах до -20 °С .

К преимуществам данного счетчика можно отнести универсальный источник питания, что позволят запитывать прибор как от сети 220В, так и от сети постоянного тока 24В.

Назначение

Данный прибор был специально адаптирован для управления системами дозирования жидких сред, намоточных установок (кабель, провод, экструзионная пленка и т.д.).

Микропроцессорный счетчик импульсов СИ20 может использоваться для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, суммарного количества изделий и т.п.

Основные функциональные возможности

• Прямой счет импульсов, поступающих от подключенного к прибору датчика.
• Перевод количества импульсов в реальные единицы измерения продукции.
• Выбор позиции десятичной точки.
• Коэффициент масштабирования.
• Два режима работы выходных устройств: «Дозатор», «Сигнализатор».
• Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс.
• Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом.
• Встроенный источник питания датчиков – 24В.
• Управление нагрузкой с помощью одного выходного устройства.
• Сохранение результатов счета при отключении питания.
• Программирование с кнопок на лицевой панели прибора.
• Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А.

Технические характеристики

• Прибор имеет встроенный универсальный источник питания, что позволяет прибору работать как от сети с напряжением питания 90…246 В переменного тока, так и от сети постоянного тока 24В.
• Один 6-ти разрядный цифровой индикатор.
• Максимальная частота счета входных импульсов до 2,5 кГц.

Документация

Сертификат средств измерений СИ20 (Россия)

Декларация о соответствии на СИ20

Сертификат средств измерений СИ20 (Беларусь)

Сертификат средств измерений СИ20 (Казахстан)

Сертификат промышленной безопасности на СИ20

Руководство по эксплуатации СИ20

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Техничекские характеристики

Условия эксплуатации счетчика импульсов ОВЕН СИ20

• Закрытые взрывобезопасные помещения без агрессивных паров и газов
• Температура окружающего воздуха от -20 до +70 °С
• Верхней предел относительной влажности 95% при 35 °С без конденсации влаги
• Атмосферное давление от 84…106,7 кПа

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 12997-84.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ 12997-84.

Прибор эксплуатируется при следующих условиях:

Функциональная схема прибора

Прибор имеет четыре независимых дискретных входа для подключения внешних управляющих сигналов. Узел согласования осуществляет функцию преобразования уровней входных сигналов. Обработанные им сигналы поступают в узел цифровой обработки, где происходит фильтрация входных сигналов, подсчет подаваемых на входы прибора импульсов, перевод значения счётчика в значение физическую величину, сравнение с уставкой значения сигнала перед его выдачей его в узел индикации, а так же формирование сигналов управления ВУ в соответствии с заданным алгоритмом.

Узел управления включает в себя кнопки для ввода параметров прибора. Узел индикации служит для отображения результатов измерения или параметров настройки прибора на семисегментных индикаторах и состояний счетчика с помощью светодиодных единичных индикаторов.

Выходное устройство управления может быть выполнено в виде электромагнитного реле, транзисторной оптопары или оптосимистора. Оно используются для управления нагрузкой (включения/выключения) непосредственно или через более мощные управляющие элементы, такие как пускатели, твердотельные реле, тиристоры или симисторы. ВУ имеет гальваническую развязку от схемы прибора.

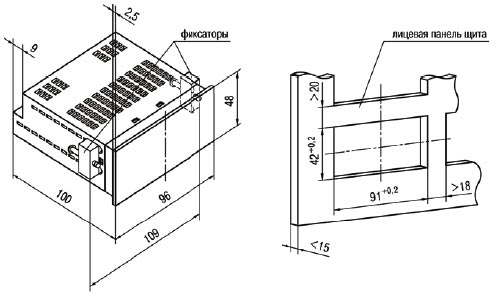

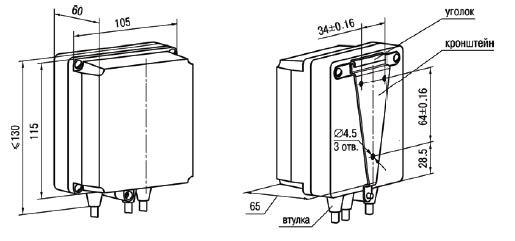

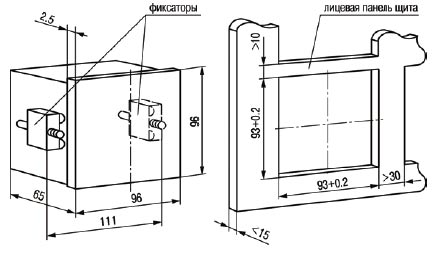

Прибор настенного крепления НПрибор щитового крепления Щ1Прибор щитового крепления Щ2

СЧЕТЧИКИ ИМПУЛЬСОВ

Двоичный счетчик. Счетчик на рис. 12.26, а построен a JK-триггерах. Запуск и сброс триггеров осуществляется отрицатель­ным перепадом сигналов. На рис. 12.36,6 показан счетчик на D-триггерах. Запуск триггеров осуществляется положительным перепадом напряжения. Сброс счетчика происходит при отрицатель­ном перепаде напряжения.

При построении многоразрядных счетчиков необходимо обра­щать внимание на время задержки выходного сигнала последнего триггера. Это время определяется временем срабатывания одного триггера, и приблизительно равно 100 не.

Рис. 12.36

Синхронный счетчик. Счетчик (рис. 12.37, а) построен на триг­герах типа JK. Входные импульсы подаются одновременно на все входы триггеров. Прохождение входных импульсов через триггер управляется сигналами от предыдущих триггеров. Существующее количество управляющих сигналов в интегральной микросхеме К155ТК1 позволяет создать четырехразрядный счетчик. Для увели­чения числа разрядов в счетчике необходимо применить дополни­тельные микросхемы, как показано на рис. 12.37,6, в. В этих счет­чиках триггеры срабатывают от положительного перепада входно­го сигнала. В синхронных счетчиках не происходит накопления за­держки выходных сигналов от разряда к разряду.

Рис. 12.37

Управляемый счетчик импульсов. Делитель частоты (рис. 12.38, а) построен на трех микросхемах DD1 — DD3. Тактовые импульсы по­даются на Вход 1 (контакт 5). Коэффициент деления счетчика мо­жет быть произвольным. В счетчике устанавливается произвольный код, с которого начинается счет. Внешний код записывается в счет­чик при подаче импульса на вход Уст. «О». Этот импульс проходит через микросхемы DD4.1 и DD4.2 и поступает на входы С микро­схем DD1 — DD3. С приходом этого импульса в микросхемах DD1 — DD3 записывается код, который в этот момент существует на входах VI, V2, V4, V8. С данного кода начинается счет импуль­сов. После того как счетчик достигнет состояния переполнения, на выходе «>9» микросхемы DD3 произойдет спад отрицательного импульса, который проходит через микросхемы DD4 и DD5. Корот­кий импульс отрицательной полярности с выхода микросхемы DD4.I поступает на входы С микросхем DD1 — DD3. В счетчик вдовь за­пишется внешний код.

Если тактовые импульсы подавать на Вход 2, счет будет осу­ществляться в обратном порядке. Входные импульсы будут умень­шать код, записанный в счетчике. Когда в счетчике будет число О, на выходе « n , а с микросхемами К133ИЕ7 — 16 n , где n— число микросхем. Интегральная микросхе­ма К133ИЕ8 позволяет создать счетчик на число 64 n . Схема вклю­чения последней приведена на рис. 12.38,6. Счетчик позволяет по­лучить на выходе импульсы от 1 до 4095 при подаче на вход 4096 импульсов. Входные тактовые импульсы поступают на кон­такт 9. Счет происходит по фронту. В нулевое состояние схемы устанавливаются при подаче на контакт 13 положительного импуль­са. Если на контакт 11 подать высокий логический уровень, то произойдет запрет счета. При подаче на входы VI — V32 положи­тельных потенциалов происходит управление выдачей «отрица­тельных» импульсов на выходе S1 (контакт 5), которые совпадают по времени с входными импульсами. При одновременной подаче потенциалов на входы V8 и V32 на выходе S1 появляется 40 им­пульсов, неравномерно расположенных по времени. На выходе «>63» появляется импульсный сигнал, фронт которого совпадает со спадом 63-го входного импульса, а спад — со спадом 64-го им­пульса.

Рис. 12.38

Рис. 12.39

Декадный счетчик. На рис. 12.39 изображен декадный счетчик, построенный на интегральных микросхемах К155ИЕ1. Каждая мик­росхема делит входную последовательность импульсов на 10. По­лярность входных импульсов отрицательная. На выходе формирует­ся импульсный сигнал отрицательной полярности с длительностью, равной длительности входных импульсов.

Делители на интегральной микросхеме К155ИЕ2.Микросхема К155ИЕ2 состоит из триггера со счетным входом и счетчика с ко­эффициентом деления 5. При соединении этих элементов между собой можно получить двоично-десятичный счетчик, работающий в коде 1 — 2 — 4 — 8 (рис. 12.40, а). Полярность входных импульсов по­ложительная. Состояние счетчика переключается в момент заднего фронта импульса.

С помощью этой микросхемы можно построить счетчик с коэф­фициентом деления на 6 (рис. 12.40,6) и на 7 (рис. 12.40, в). В пер­вой схеме после прихода шестого входного импульса к контактам 2 и 3 будет подано положительное напряжение (высокий логический уровень), которое установит в счетчике нуль. Во второй схеме после суммирования шести импульсов счетчик переходит в состоя­ние «9». Очередной входной импульс установит в счетчике состоя­ние «10» или «О».

Двухтактный регистр сдвига. Один триггер в разряде является основным, другой — триггер памяти. Между собой тактовые им­пульсы имеют задержку. Тактовые импульсы, которые идут с за­держкой, должны поступать на основные триггеры. Информацион­ный сигнал переписывается в триггер памяти, а затем списывается с основного (рис. 12.41).

Рис. 12.40

Рис. 12.41

studopedia.org — Студопедия.Орг — 2014-2021 год. Студопедия не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования (0.003 с) .

Мк124.01 Цифровой счетчик импульсов с отработкой заданного значения

1. Питание — сеть 220В 50Гц .
2. Диапазон рабочих температур -20 +50С
3. Цифровое задание уставки счетчика импульсов
4. Диапазон показаний счетчика 1 — 9999
5. Энергонезависимая память для сохранения уставок и текущего значения
6. Автоматическое отключение реле и звуковой сигнал по достижению уставки
7. Встроенное реле (активная нагрузка 220В до 16А)
8. Счет осуществляется по высокому (PNP,+5. 12В) или низкому (NPN, 0 В) уровню входного сигнала.
Режим PNP или NPN выбирается пользователем при подключении датчика. Максимальная частота входных импульсов — 100 Гц (время низкого уровня — >=6ms, время высокого уровня >=4ms).

При первом нажатии на кнопку «УСТАВКА» включится режим установки младшего байта числа импульсов, два младших (правых) разряда замигают, разрешая ввод двух младших цифр уставки.
При втором нажатии на кнопку «УСТАВКА» с такой же частотой замигают два старших (левых) разряда, разрешая ввод двух старших цифр уставки.
Нажатием кнопок «БОЛЬШЕ» или «МЕНЬШЕ» устанавливаются
необходимые значения уставки на мигающих индикаторах.
При третьем нажатии на кнопку «УСТАВКА» мигающий режим прекратится, прибор выходит из режима задания уставки, а на индикаторе появятся предыдущие показания счетчика.
Если прибор оставить в режиме «УСТАВКА», то по истечению 5 сек он автоматически выйдет из режима задания уставки и на индикаторе появятся предыдущие показания счетчика.
Независимо от того, находится прибор в режиме «УСТАВКА» или уже вышел из этого режима, при нажатии на кнопку «ПУСК» включается реле и начинается счет поступающих от датчика импульсов.
При достижении счетчиком заданного числа импульсов реле авоматически отключается, включается звуковой сигнал, но режим счета сохраняется.
Снятие звукового сигнала осуществляется автоматически по истечению 10 сек или кнопкой «СБРОС».

Подключение датчиков и нагрузки
Для подключения датчика в приборе предусмотрены клеммы 6,7,8,9.. К этим клеммам могут быть подключены бесконтактные датчики либо с выходом PNP (активный уровень — высокий), либо с выходом NPN (активный уровень — низкий). Если в качестве датчика используется сухой контакт (геркон, микропереключатель, концевой выключатель и т.п.), то этот контакт должен замыкать либо клеммы 6-7 («вход PNP» и «+12В»), либо клеммы 8-9 («вход NPN» и «общий»).
Внимание. Напряжение +12В (вых), выведенное на клемму 6, предназначено для питания бесконтактных датчиков, подключаемых к устройству. Нагрузка по этому выходу не должна превышать 100 мА.
Напряжение питания прибора 220В, 50Гц подается на клеммы 1,2.
Подключение исполнительного механизма осуществляется через замыкающий контакт исполнительного реле. «Сухой» замыкающий контакт этого реле выведен на клеммы 3,4
Внимание. Подключение нагрузки необходимо производить при отключенном питании!
Подключение нагрузки мощностью более 2 кВт производится через промежуточный контактор или магнитный пускатель!
